El documento describe la Mediateca de Sendai, diseñada por Toyo Ito en Japón entre 1998-2001. El edificio se compone de 7 plantas libres soportadas por 13 columnas metálicas de diámetros variables. Cada fachada tiene un tratamiento diferente de materiales como vidrio, policarbonato y aluminio. El interior crea espacios fluidos alrededor de la estructura tubular blanca, con usos como biblioteca, galería y cine distribuidos en las plantas.

1. MEDIATECA EN SENDAI
Construcción: 1998-2001
Ubicación: Sendai, Miyagi, Japón
Arquitecto: Toyo Ito
Estilo: High tech

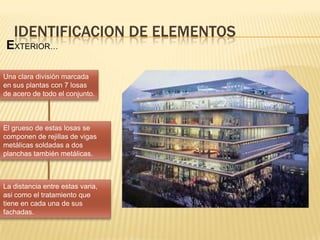

2. IDENTIFICACION DE ELEMENTOS
Una clara división marcada
en sus plantas con 7 losas
de acero de todo el conjunto.
El grueso de estas losas se
componen de rejillas de vigas
metálicas soldadas a dos
planchas también metálicas.
La distancia entre estas varia,
asi como el tratamiento que
tiene en cada una de sus
fachadas.
EXTERIOR…

3. Al final el edificio se ve rematado por
una estructura metálica, la cual
parece estar “volando” pero es
sostenida por los mismos tubos
metálicos de la estructura.

4. DISTINTAS FACHADAS
En este edificio se caracteriza por sus
diferentes fachadas.
La fachada principal se
distinguen por una doble capa
de vidrio
La primera capa de vidrio
cuenta con franjas
horizontales, con lo cual
se consigue diferentes
efectos de luz.
Fachada Sur

5. Fachada
Oeste
En esta fachada se encuentra una trama metálica,
dispuesta en forma vertical que cubre al edificio a partir
del segundo piso y hasta el ultimo. En esta fachada se
encuentran las escaleras de emergencia.

6. Fachada Este
y Norte
En la fachada este cada piso tiene una
terminacion distinta
El ultimo piso esta descubierto.
El sexto piso esta cubierto por vidrio
transparente.
El quinto piso por policarbonato.
El cuarto piso por vidrio arenado.
El tercer piso por un revestimiento de
aluminio.
Los dos primeros pisos nuevamente vidrio
transparente.

7. INTERIOR…
Al interior se observa claramente la estructura destinada
a soportar los 7 pisos.
Esta estructura esta
compuesta por tubos
metalicos de color
blanco, que conforme
cambian de piso
cambia ya sea su
inclinacion o su
diametro.

8. Ya que el proyecto se encontraba
frente a una zona arbolada, fue una
de las razones por las que toyo ito
apostara por la transparencia en la
fachada.
Lo que mas llama la atención es su estructura, la cual se
sustenta de 13 columnas que atraviesan a todo
el edificio.
Una de las características de estas
columnas es que se asemejan al tronco de
un árbol.

9. Cada planta es libre, las columnas se
encuentran al interior no tienen una relación
con la fachada y cambian de diámetro al
extender de piso a piso.
Los cuatro mayores tubos están
situados en las esquinas de las
placas, sirviendo como el principal
medio de apoyo y refuerzo.
Cinco de los nueve tubos
más pequeños son rectos y
contienen ascensores,
mientras que los otros
cuatro son más torcidos y
llevan los conductos y los
cables.

10. ANALISIS ESPACIAL VS NECESIDADES

11. Concepto
espacial:
El concepto general desde la convocatoria
al concurso era la libre accesibilidad del
público.
El primer piso cuenta con una cafeteria,
una tienda de libros y revistas.
Las estructuras tubulares tienen una
organización lineal, pero de la misma forma
están en un “desorden”.
1° PISO
Se crean espacios o “lugares”
alrededor de la estructura

12. El arquitecto busca una fluidez en el recorrido del
usuario.
Los espacios quedan definidos por formas organicas,
hay un espacio central donde bien puede ser de espera
o de lectura.
El segundo contiene tiene la biblioteca infantil,
consulta de periódicos, espacio de internet y
administracion.
2° PISO
La zona publica y la zona privada
queda dividida por una cortina
translucida

13. En el tercer nivel se encuentra el area de prestamos de
libros.
3° PISO
El 3 piso ya se encuentra un orden mas
lineal marcado por los estantes donde se
encuentran los libros.
Este espacio esta marcado por
una doble altura, ya que se
encuentra relacionado con el 4
piso.

14. 4° PISO
Aquí se ubica la sala de lecturas.
Se observa como la altura en este
espacio parece ser la mínima, cuenta con
mesas de lectura que dan una liga visual
hacia el área donde se encuentran los
libros.
El espacio es marcado por una horizontalidad, quedando
reducido el área por las 4 estructuras que lo atraviesan,
pero que a la vez generan una privacidad para los usuarios.

15. 5° PISOGalería de exposiciones para los
ciudadanos de Sendai.
El espacio generado por la estructura y definido por
planos horizontales que fluctúan y hay un orden
lineal en su recorrido.
A diferencia que en otros pisos
donde lo que definía el espacio
era el mobiliario, aquí se hace
uso de los muros para dividirlo,
interrumpiendo las ligas visuales.

16. Aquí el espacio queda “desnudo”, ya que lo unico
que lo define es la estructura que lo atraviesa,
dejando un espacio totalmente fluido.
6° PISOGalería de exposiciones de artistas
plásticos.
Lo que el arquitecto quiere
es un “desorden
organizado” y lo vemos con
la estructura tubular,
logrando un espacio
continuo y fluido.

17. Los espacios principales en este caso
se ven rodeados por diferentes
estudios, donde se encuentra un área
de prestamos y audición de casettes y
DVD’s, cuyo mobiliario rodea a la
estructura.
Aquí también se hallan un área de
préstamo y audición de casettes y
DVDs y zonas de reunión, cuyo
mobiliario también es curvilíneo y
orgánico.
7° PISO
El espacio como es el cine y
las salas de conferencias es
separada por una “membrana”
acristalada de mate de formas
curvilíneas

18. Se concibe como un espacio abierto y
fluido, donde la forma del espacio no este
predeterminada. El arquitecto formula cinco
deseos para su obra:
• Deseo de no crear juntas
• Deseo de no crear vigas
• Deseo de no crear paredes
• Deseo de no crear habitación
• Dese de no crear arquitectura
No se piensa en un interior-exterior
Concepto

19. Aparentemente el edificio seria la de un
cubo, pero el hecho de que maneje una
transparencia en su fachada hace que se
vea ambigua esta situación formal.
Esto nos hace pensar el hecho de
que tal vez la forma general no
fue concebido como un cubo.
si no que se dio por los 7 planos
horizontales.

20. El edificio se basa en tres elementos
basicos:
• Las 7 plantas libres
• Las columnas conformadas por los
tubos y recubiertos por vidrio, los cuales
atraviesan y sostienen las plantas y
sobresalen hasta el final del techo.
• La piel o lo que recubre al edificio y que
permite esa comunicación visual del
interior al exterior

21. Estructura metálica que en una
repetición uniforme genera un plano
vertical.
Una doble capa de vidrio que
genera 2 planos verticales.
Dentro de lo que podemos
observar en la estructura es que no
es recta, va de una forma
quebrada, conforme aumenta de
piso cambien sus diametros e
inclinaciones.
