Le Corbusier
CINCO PUNTOS  PARA UNA  NUEVA ARQUITECTURA En ningún caso se trata de fantasías estéticas,  sino de realidades arquitectónicas que implican una arquitectura absolutamente nueva, desde la vivienda , hasta el palacio.
[object Object],[object Object]

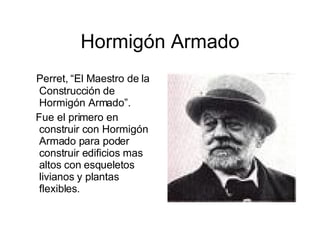

Hormigón Armado ,[object Object],[object Object]

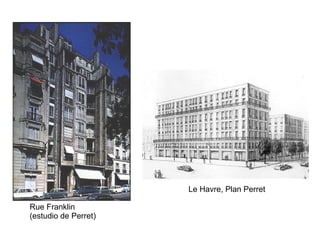

Rue Franklin (estudio de Perret) Le Havre, Plan Perret

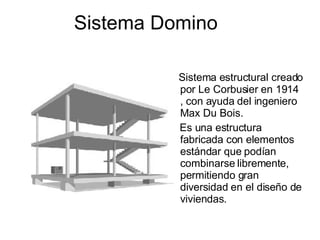

Sistema Domino ,[object Object],[object Object]
CORTE FRONTAL PLANTA El sistema domino no fue abandonado, sino que fue evolucionando, y el paso siguiente lo  condujo a levantar un tipo de vivienda denominada: “ Casa Citrohan”.

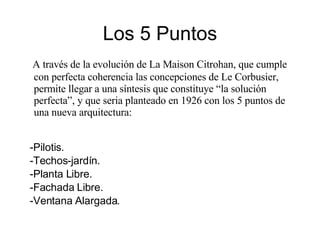

Los 5 Puntos ,[object Object],[object Object],[object Object],[object Object],[object Object],[object Object]

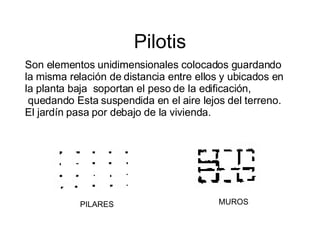

Pilotis Son elementos unidimensionales colocados guardando  la misma relación de distancia entre ellos y ubicados en  la planta baja  soportan el peso de la edificación, quedando Esta suspendida en el aire lejos del terreno. El jardín pasa por debajo de la vivienda. PILARES MUROS

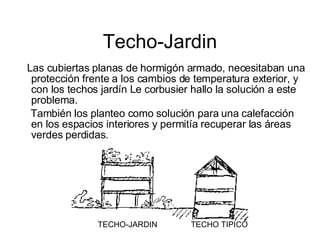

Techo-Jardin ,[object Object],[object Object],TECHO-JARDIN TECHO TIPICO
Planta Libre ,[object Object],[object Object],MUROS LIBRES MUROS PORTANTES

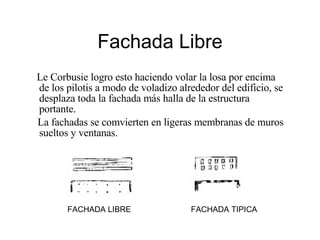

Fachada Libre ,[object Object],[object Object],FACHADA LIBRE FACHADA TIPICA
Ventana Alargada ,[object Object],[object Object],VENTANA ALARGADA VENTANAS CORTAS

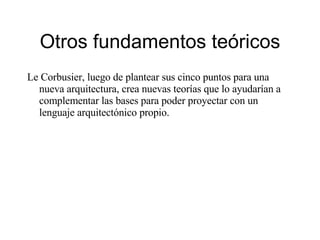

Otros fundamentos teóricos ,[object Object]

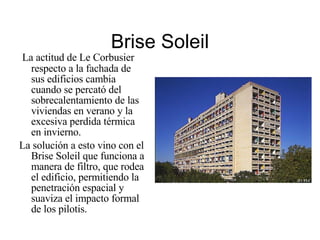

Brise Soleil ,[object Object],[object Object]

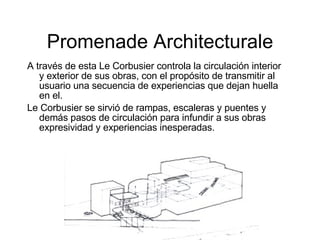

Promenade Architecturale ,[object Object],[object Object]

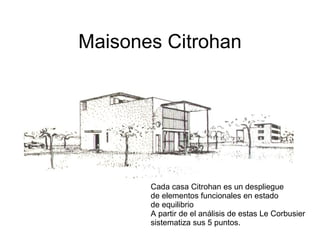

Maisones Citrohan Cada casa Citrohan es un despliegue  de elementos funcionales en estado  de equilibrio A partir de el análisis de estas Le Corbusier  sistematiza sus 5 puntos.

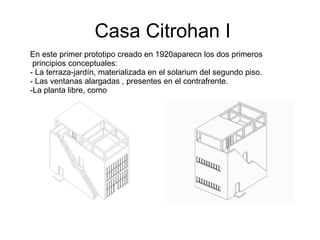

Casa Citrohan I ,[object Object],[object Object],[object Object],[object Object],[object Object]

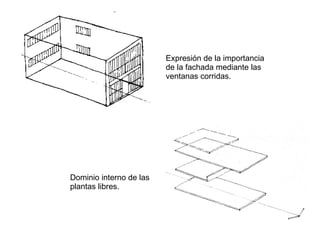

Dominio interno de las plantas libres. Expresión de la importancia  de la fachada mediante las ventanas corridas.
Casa Citrohan III ,[object Object],[object Object]

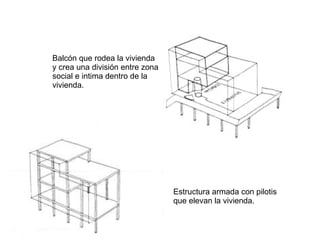

Estructura armada con pilotis  que elevan la vivienda. Balcón que rodea la vivienda  y crea una división entre zona  social e intima dentro de la  vivienda.

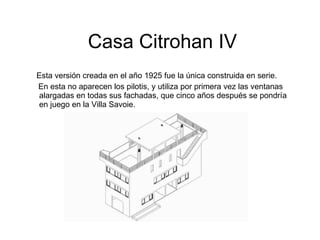

Casa Citrohan IV ,[object Object],[object Object]

Análisis de Obras ,[object Object],[object Object],[object Object]

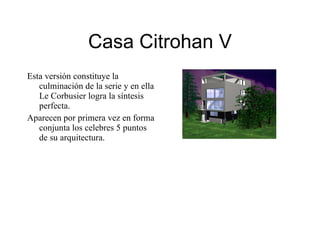

Casa Citrohan V ,[object Object],[object Object]

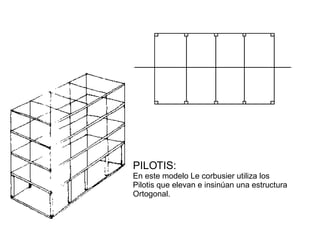

PILOTIS: En este modelo Le corbusier utiliza los  Pilotis que elevan e insinúan una estructura  Ortogonal.

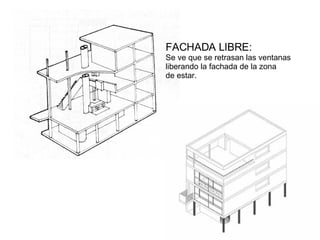

FACHADA LIBRE: Se ve que se retrasan las ventanas liberando la fachada de la zona  de estar.

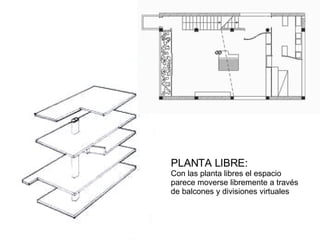

PLANTA LIBRE: Con las planta libres el espacio parece moverse libremente a través de balcones y divisiones virtuales

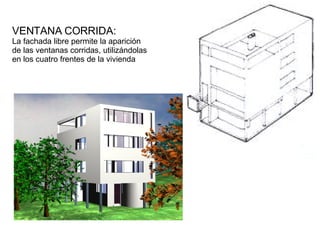

VENTANA CORRIDA: La fachada libre permite la aparición de las ventanas corridas, utilizándolas en los cuatro frentes de la vivienda

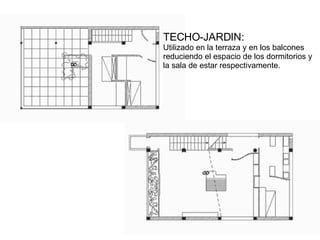

TECHO-JARDIN: Utilizado en la terraza y en los balcones reduciendo el espacio de los dormitorios y  la sala de estar respectivamente.

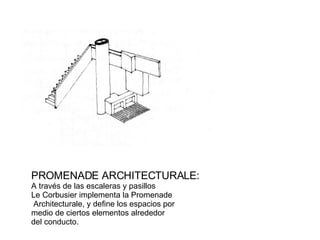

PROMENADE ARCHITECTURALE: A través de las escaleras y pasillos  Le Corbusier implementa la Promenade Architecturale, y define los espacios por medio de ciertos elementos alrededor  del conducto.
Maqueta de la Maison Citrohan V

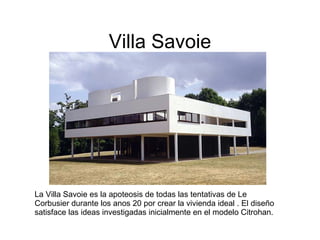

Villa Savoie La Villa Savoie es la apoteosis de todas las tentativas de Le Corbusier durante los anos 20 por crear la vivienda ideal . El diseño satisface las ideas investigadas inicialmente en el modelo Citrohan.

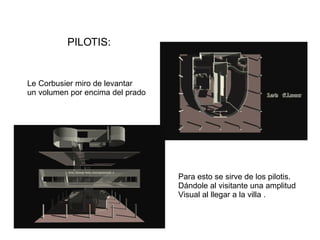

PILOTIS: Le Corbusier miro de levantar un volumen por encima del prado  Para esto se sirve de los pilotis. Dándole al visitante una amplitud Visual al llegar a la villa .

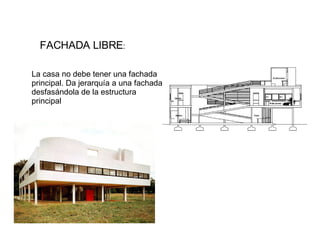

FACHADA LIBRE : La casa no debe tener una fachada  principal. Da jerarquía a una fachada  desfasándola de la estructura  principal
PLANTA LIBRE: Se denota la manipulación que Le Corbusier  hace de los planos transforma la forma genérica estática en otra dinámica.
VENTANA ALARGADA: Recorren los muros en toda su extensión,  estando a media altura en cada nivel ,  dándole a la vivienda luz y una sensación  interior de libertad del espacio única

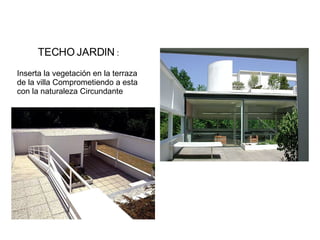

TECHO   JARDIN  : Inserta la vegetación en la terraza de la villa Comprometiendo a esta con la naturaleza Circundante

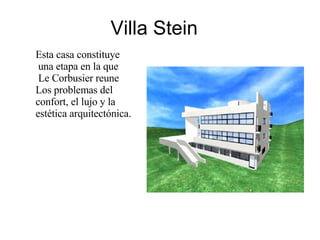

Villa Stein Esta casa constituye una etapa en la que Le Corbusier reune  Los problemas del  confort, el lujo y la  estética arquitectónica.
PILOTIS: La casa esta enteramente  sostenida por estos pilotis independientemente de la  planta interior.
FACHADA LIBRE : Las fachadas se consideran  a modo de pantallas reflectantes  de luz, ninguna de ellas descansa  sobre el suelo

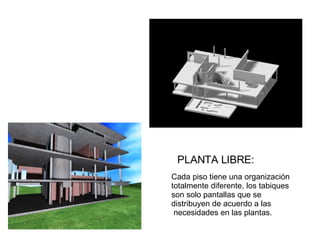

PLANTA LIBRE: Cada piso tiene una organización  totalmente diferente, los tabiques  son solo pantallas que se  distribuyen de acuerdo a las necesidades en las plantas.

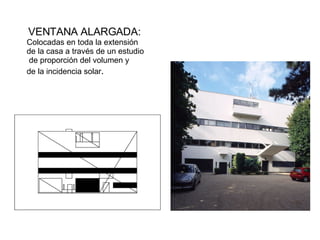

VENTANA ALARGADA: Colocadas en toda la extensión  de la casa a través de un estudio de proporción del volumen y  de la incidencia solar .

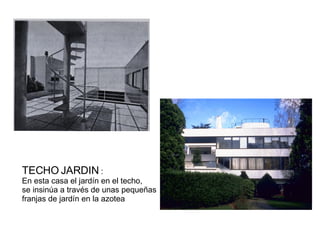

TECHO   JARDIN  : En esta casa el jardín en el techo, se insinúa a través de unas pequeñas  franjas de jardín en la azotea
“ TRABAJAR NO ES UN CASTIGO; TRABAJAR ES RESPIRAR” -Le Corbusier.
Realizador: Johao Rodríguez H.
