Este documento presenta un análisis de factibilidad para el uso de sistemas fotovoltaicos conectados a la red eléctrica mediante el software PVsyst. El objetivo es evaluar la viabilidad técnica y económica de instalar paneles solares en un sector comercial del norte de Guayaquil. Se utilizará PVsyst para dimensionar los paneles, calcular la radiación solar, y analizar la rentabilidad de la inversión frente a los ahorros en la factura eléctrica a largo plazo.

1. ANÁLISIS DE FACTIBILIDAD DEL USO DE
SISTEMAS FOTOVOLTAICOS CON CONEXIÓN A LA
RED MEDIANTE SOFTWARE COMERCIAL
Anteproyecto
Tema:
Autores: López Tapia Bryan Paul
Guerrero Montiel Gabriel Wilson
Fecha:
Septiembre 2022
Carrera:
Electricidad
Sede:
Guayaquil

2. PROBLEMÁTICA
ALCANCE
PROBLEMA:
El presente proyecto contemplará un análisis
de la factibilidad del uso de energía
fotovoltaica cuyo resultados del análisis
pueden ser un instrumento con el cual se
puede incentivar el uso de energía eléctrica
inagotable y no contaminante, mediante un
sistema fotovoltaico, por lo que contribuye al
desarrollo sostenible y que sea un aporte para
ser una alternativa de energización.
La problemática del anteproyecto se da por la
necesidad de introducir alternativas de
generación de energía implementando
sistemas fotovoltaicos conectados a la red, de
esta manera proponer una nueva visión con el
uso de las energías renovables, como
alternativa viable del desarrollo sustentable.

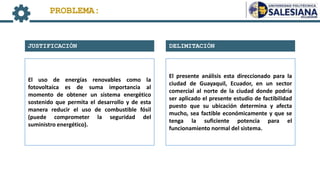

3. DELIMITACIÓN
JUSTIFICACIÓN
PROBLEMA:
El uso de energías renovables como la
fotovoltaica es de suma importancia al
momento de obtener un sistema energético
sostenido que permita el desarrollo y de esta
manera reducir el uso de combustible fósil
(puede comprometer la seguridad del
suministro energético).
El presente análisis esta direccionado para la
ciudad de Guayaquil, Ecuador, en un sector
comercial al norte de la ciudad donde podría
ser aplicado el presente estudio de factibilidad
puesto que su ubicación determina y afecta
mucho, sea factible económicamente y que se
tenga la suficiente potencia para el
funcionamiento normal del sistema.

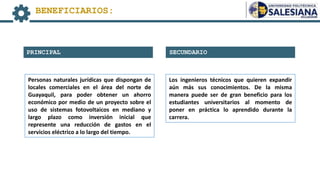

4. SECUNDARIO
PRINCIPAL
BENEFICIARIOS:
Personas naturales jurídicas que dispongan de
locales comerciales en el área del norte de
Guayaquil, para poder obtener un ahorro
económico por medio de un proyecto sobre el
uso de sistemas fotovoltaicos en mediano y
largo plazo como inversión inicial que
represente una reducción de gastos en el
servicios eléctrico a lo largo del tiempo.
Los ingenieros técnicos que quieren expandir
aún más sus conocimientos. De la misma
manera puede ser de gran beneficio para los
estudiantes universitarios al momento de
poner en práctica lo aprendido durante la
carrera.

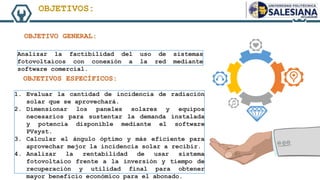

5. Analizar la factibilidad del uso de sistemas
fotovoltaicos con conexión a la red mediante
software comercial.
1. Evaluar la cantidad de incidencia de radiación
solar que se aprovechará.
2. Dimensionar los paneles solares y equipos
necesarios para sustentar la demanda instalada
y potencia disponible mediante el software
PVsyst.
3. Calcular el ángulo óptimo y más eficiente para
aprovechar mejor la incidencia solar a recibir.
4. Analizar la rentabilidad de usar sistema
fotovoltaico frente a la inversión y tiempo de
recuperación y utilidad final para obtener
mayor beneficio económico para el abonado.
OBJETIVOS:
OBJETIVO GENERAL:
OBJETIVOS ESPECÍFICOS:

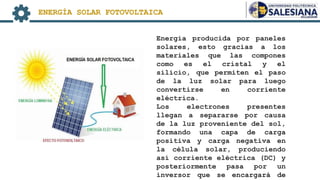

6. Energía producida por paneles
solares, esto gracias a los
materiales que las compones
como es el cristal y el
silicio, que permiten el paso
de la luz solar para luego
convertirse en corriente
eléctrica.
Los electrones presentes
llegan a separarse por causa
de la luz proveniente del sol,
formando una capa de carga
positiva y carga negativa en
la célula solar, produciendo
así corriente eléctrica (DC) y
posteriormente pasa por un
inversor que se encargará de
ENERGÍA SOLAR FOTOVOLTAICA

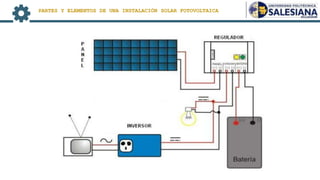

7. PARTES Y ELEMENTOS DE UNA INSTALACIÓN SOLAR FOTOVOLTAICA

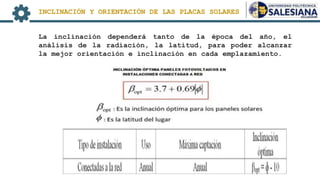

8. La inclinación dependerá tanto de la época del año, el
análisis de la radiación, la latitud, para poder alcanzar
la mejor orientación e inclinación en cada emplazamiento.
INCLINACIÓN Y ORIENTACIÓN DE LAS PLACAS SOLARES

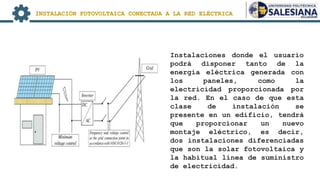

9. Instalaciones donde el usuario
podrá disponer tanto de la
energía eléctrica generada con
los paneles, como la
electricidad proporcionada por
la red. En el caso de que esta
clase de instalación se
presente en un edificio, tendrá
que proporcionar un nuevo
montaje eléctrico, es decir,
dos instalaciones diferenciadas
que son la solar fotovoltaica y
la habitual línea de suministro
de electricidad.
INSTALACIÓN FOTOVOLTAICA CONECTADA A LA RED ELÉCTRICA

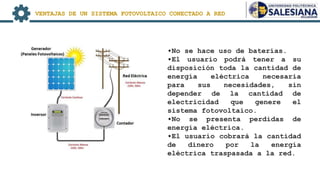

10. •No se hace uso de baterías.
•El usuario podrá tener a su
disposición toda la cantidad de
energía eléctrica necesaria
para sus necesidades, sin
depender de la cantidad de
electricidad que genere el
sistema fotovoltaico.
•No se presenta perdidas de
energía eléctrica.
•El usuario cobrará la cantidad
de dinero por la energía
eléctrica traspasada a la red.
VENTAJAS DE UN SISTEMA FOTOVOLTAICO CONECTADO A RED

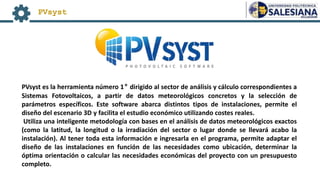

11. PVsyst
PVsyst es la herramienta número 1° dirigido al sector de análisis y cálculo correspondientes a
Sistemas Fotovoltaicos, a partir de datos meteorológicos concretos y la selección de
parámetros específicos. Este software abarca distintos tipos de instalaciones, permite el
diseño del escenario 3D y facilita el estudio económico utilizando costes reales.
Utiliza una inteligente metodología con bases en el análisis de datos meteorológicos exactos
(como la latitud, la longitud o la irradiación del sector o lugar donde se llevará acabo la
instalación). Al tener toda esta información e ingresarla en el programa, permite adaptar el
diseño de las instalaciones en función de las necesidades como ubicación, determinar la
óptima orientación o calcular las necesidades económicas del proyecto con un presupuesto
completo.

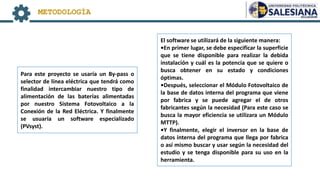

12. METODOLOGÍA
Para este proyecto se usaría un By-pass o
selector de línea eléctrica que tendrá como
finalidad intercambiar nuestro tipo de
alimentación de las baterías alimentadas
por nuestro Sistema Fotovoltaico a la
Conexión de la Red Eléctrica. Y finalmente
se usuaria un software especializado
(PVsyst).
El software se utilizará de la siguiente manera:
•En primer lugar, se debe especificar la superficie
que se tiene disponible para realizar la debida
instalación y cuál es la potencia que se quiere o
busca obtener en su estado y condiciones
óptimas.
•Después, seleccionar el Módulo Fotovoltaico de
la base de datos interna del programa que viene
por fabrica y se puede agregar el de otros
fabricantes según la necesidad (Para este caso se
busca la mayor eficiencia se utilizara un Módulo
MTTP).
•Y finalmente, elegir el inversor en la base de
datos interna del programa que llega por fabrica
o así mismo buscar y usar según la necesidad del
estudio y se tenga disponible para su uso en la
herramienta.

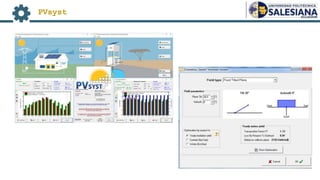

13. PVsyst

14. PVsyst

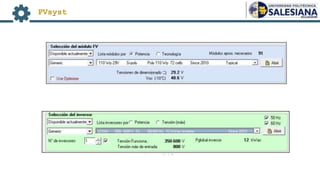

15. PVsyst

16. PVsyst

17. PVsyst
