TABLAS DE MANTENIMIENTO A SISTEMAS ELECTRICOS

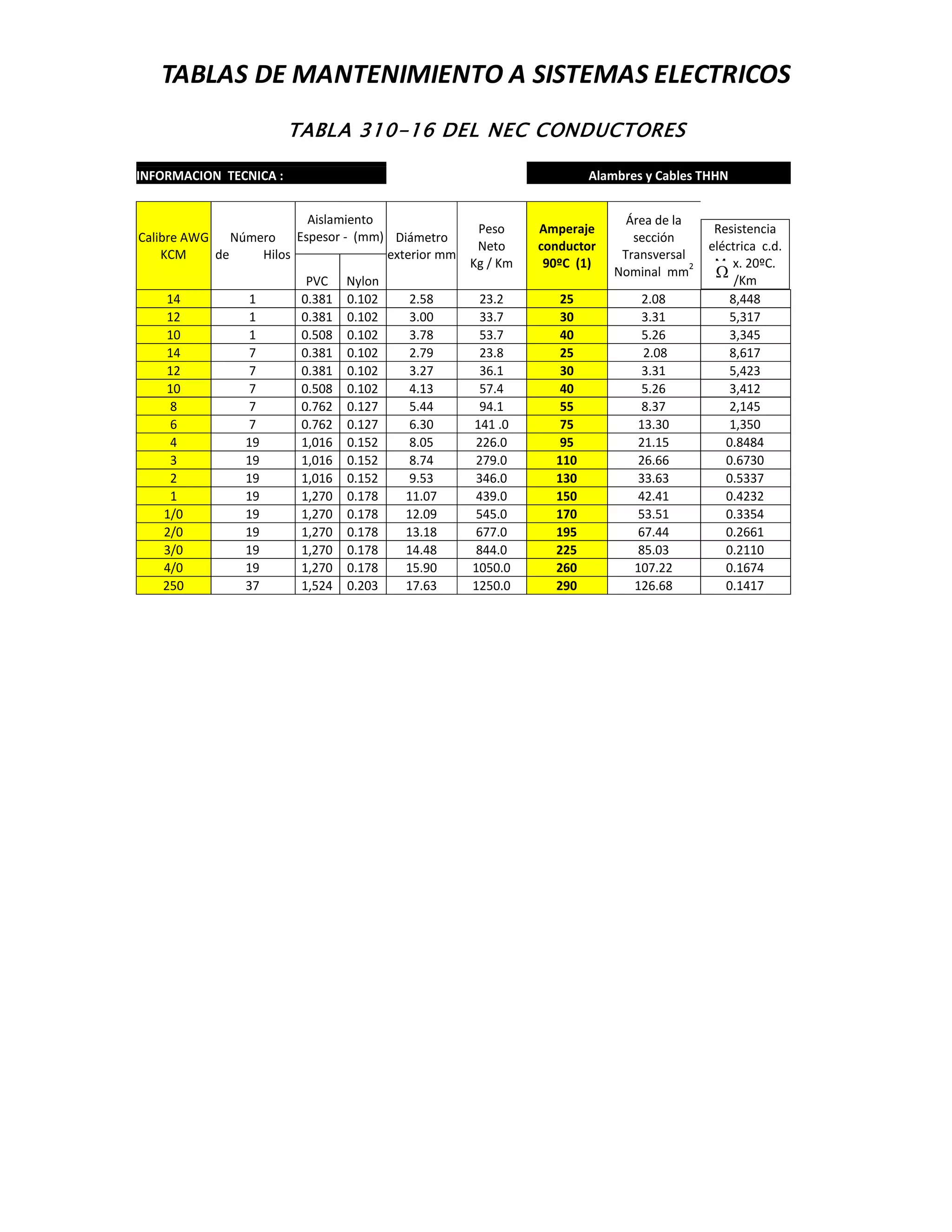

TABLA 310-16 DEL NEC CONDUCTORES
INFORMACION TECNICA : Alambres y Cables THHN
Calibre AWG
KCM
Número
de Hilos
Aislamiento
Espesor - (mm) Diámetro
exterior mm
Peso
Neto
Kg / Km
Amperaje
conductor
90ºC (1)
Área de la
sección
Transversal
Nominal mm
2
Resistencia
eléctrica c.d.
Max. 20ºC.
/KmPVC Nylon
14 1 0.381 0.102 2.58 23.2 25 2.08 8,448
12 1 0.381 0.102 3.00 33.7 30 3.31 5,317
10 1 0.508 0.102 3.78 53.7 40 5.26 3,345
14 7 0.381 0.102 2.79 23.8 25 2.08 8,617
12 7 0.381 0.102 3.27 36.1 30 3.31 5,423
10 7 0.508 0.102 4.13 57.4 40 5.26 3,412
8 7 0.762 0.127 5.44 94.1 55 8.37 2,145
6 7 0.762 0.127 6.30 141 .0 75 13.30 1,350
4 19 1,016 0.152 8.05 226.0 95 21.15 0.8484
3 19 1,016 0.152 8.74 279.0 110 26.66 0.6730
2 19 1,016 0.152 9.53 346.0 130 33.63 0.5337
1 19 1,270 0.178 11.07 439.0 150 42.41 0.4232
1/0 19 1,270 0.178 12.09 545.0 170 53.51 0.3354
2/0 19 1,270 0.178 13.18 677.0 195 67.44 0.2661
3/0 19 1,270 0.178 14.48 844.0 225 85.03 0.2110
4/0 19 1,270 0.178 15.90 1050.0 260 107.22 0.1674
250 37 1,524 0.203 17.63 1250.0 290 126.68 0.1417
NOTA: (1) Según NEC 1999 Tabla 310-16: no más de tres conductores en ducto o cable
W
TABLAS DE MANTENIMIENTO A SISTEMAS ELECTRICOS
TABLA PARA DETERMINAR EL TAMAÑO DE LA TUBERIA
TABLAS DE MANTENIMIENTO A SISTEMAS ELECTRICOS
TABLA 250-94 CONDUCTOR DEL ELECTRODO DE TIERRA
TABLA PARA SELECCIONAR EL TABLERO DE SERVICIO.
TABLAS DE MANTENIMIENTO A SISTEMAS ELECTRICOS
ELABORE EL CUADRO DE CARGA PARA EL SIGUIENTE SISTEMA ELECTRICO
MONOFASICO.
NUMERO DE
CIRCUITOS
DESCRIPCION POTENCIA EN KW
2 Luces decorativas 1.4
2 Tomas generales con puesta a tierra a 120V 1.8
2 Área de cocina con puesta a tierra a 120V 1.8
1 Área de lavandería a 120V 1.8
1 Área de cocina a 240V 8
1 Para una bomba a 240V 1
1 Para el A/A a 240V 1.1
1 Para una secadora a 240V 5
1 Para una ducha eléctrica 120V 4
