Taller arduino brazo robotico - flisol bogota 2021
- 1. Construye un brazorobótico con arduino Javier Garzón REDCOLRE - IXMATIC 30-31 DE MAYO 2019

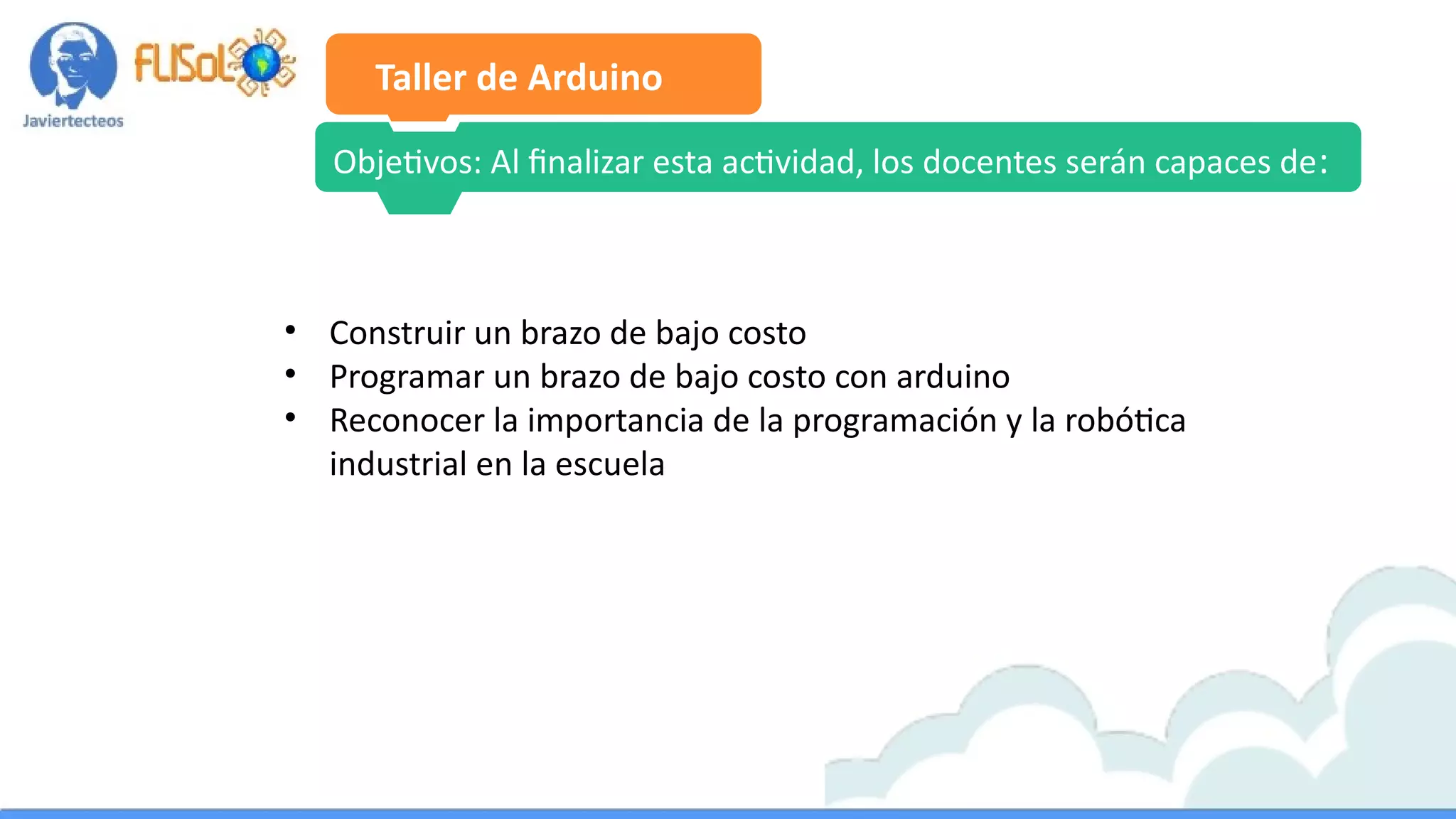

- 2. Objetivos: Al finalizaresta actividad, los docentes serán capaces de: Taller de Arduino • Construir un brazo de bajo costo • Programar un brazo de bajo costo con arduino • Reconocer la importancia de la programación y la robótica industrial en la escuela
- 3.

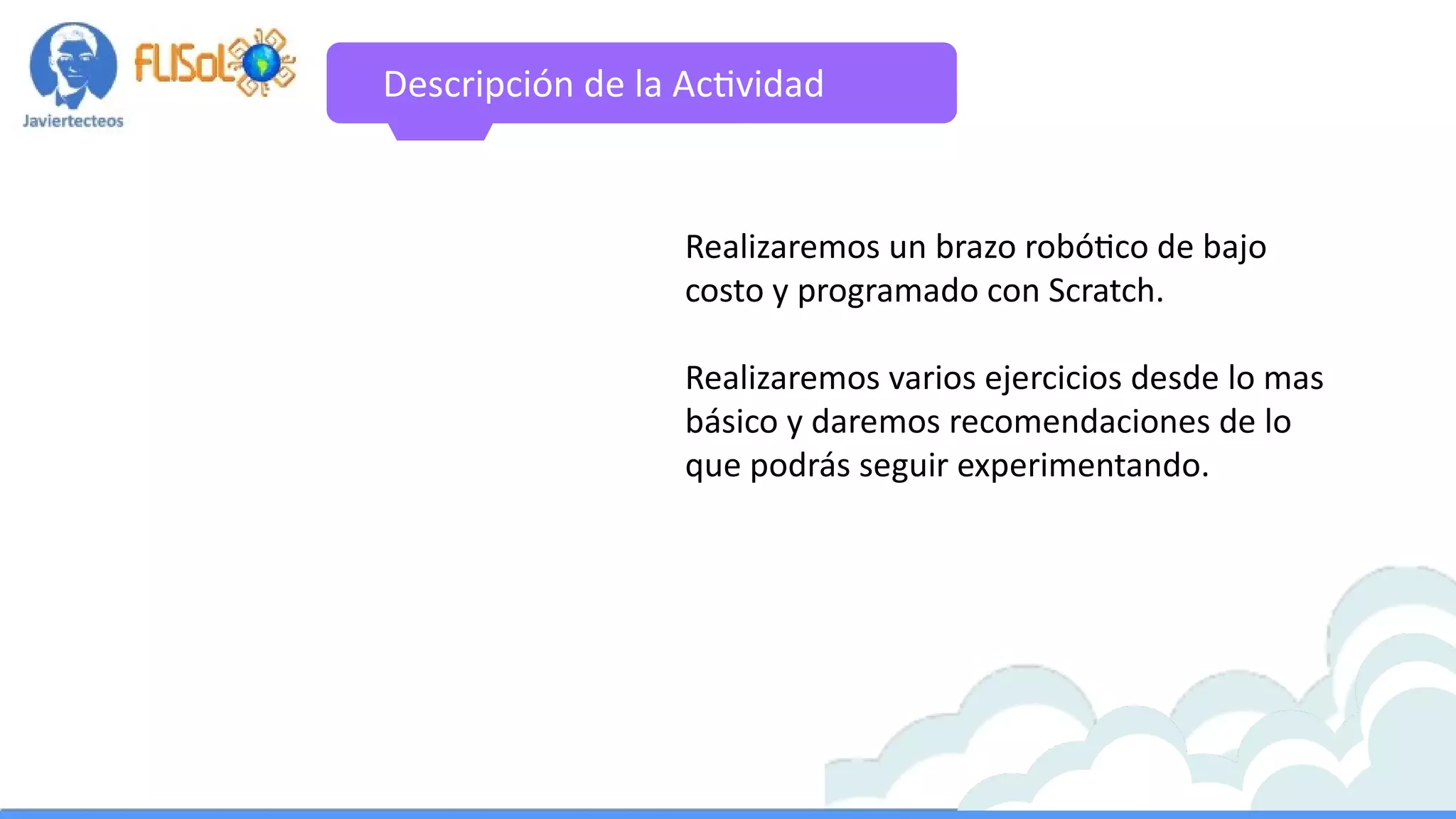

- 5. Descripción de laActividad Realizaremos un brazo robótico de bajo costo y programado con Scratch. Realizaremos varios ejercicios desde lo mas básico y daremos recomendaciones de lo que podrás seguir experimentando.
- 6. Ideas o conceptosclaves Arduino Robótica industrial Scratch Programación por bloques Algoritmo articulación

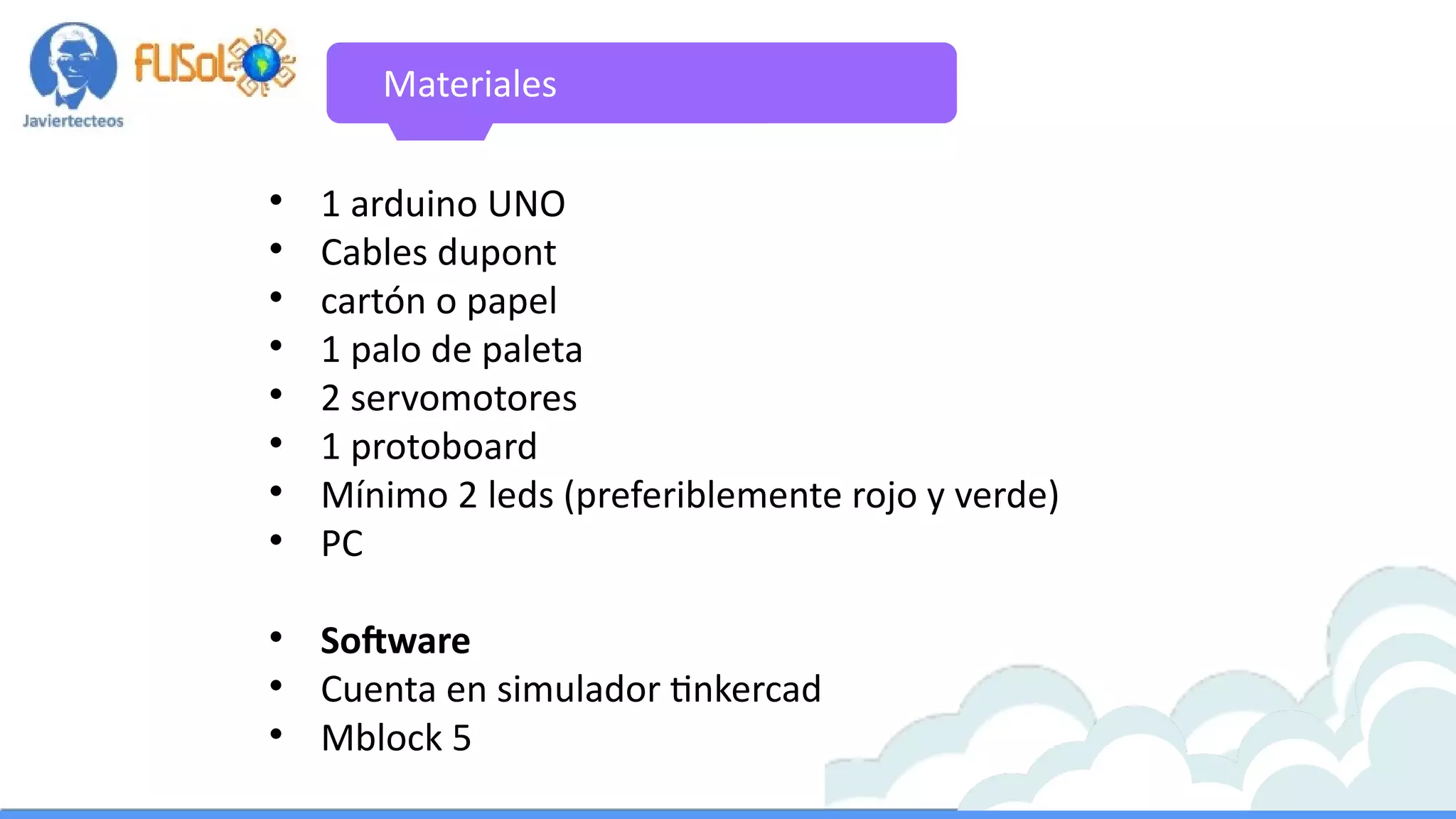

- 7. Materiales 1 arduino UNO Cablesdupont cartón o papel 1 palo de paleta 2 servomotores 1 protoboard Mínimo 2 leds (preferiblemente rojo y verde) PC Software Cuenta en simulador tinkercad Mblock 5
- 9.
- 10. " no queremosque los niños consuman cosas, queremos que puedan crear y dar forma al mundo que los rodea."

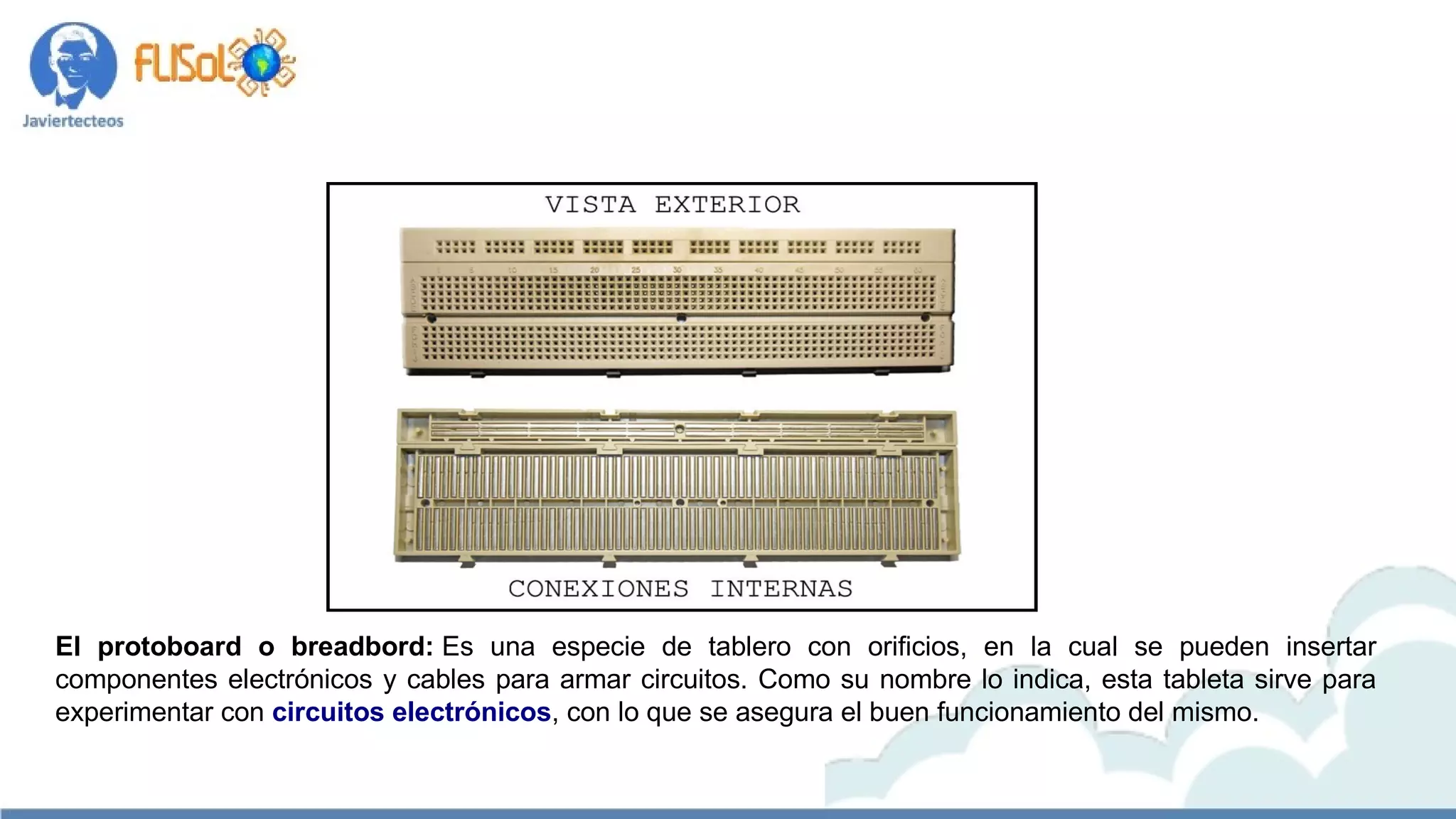

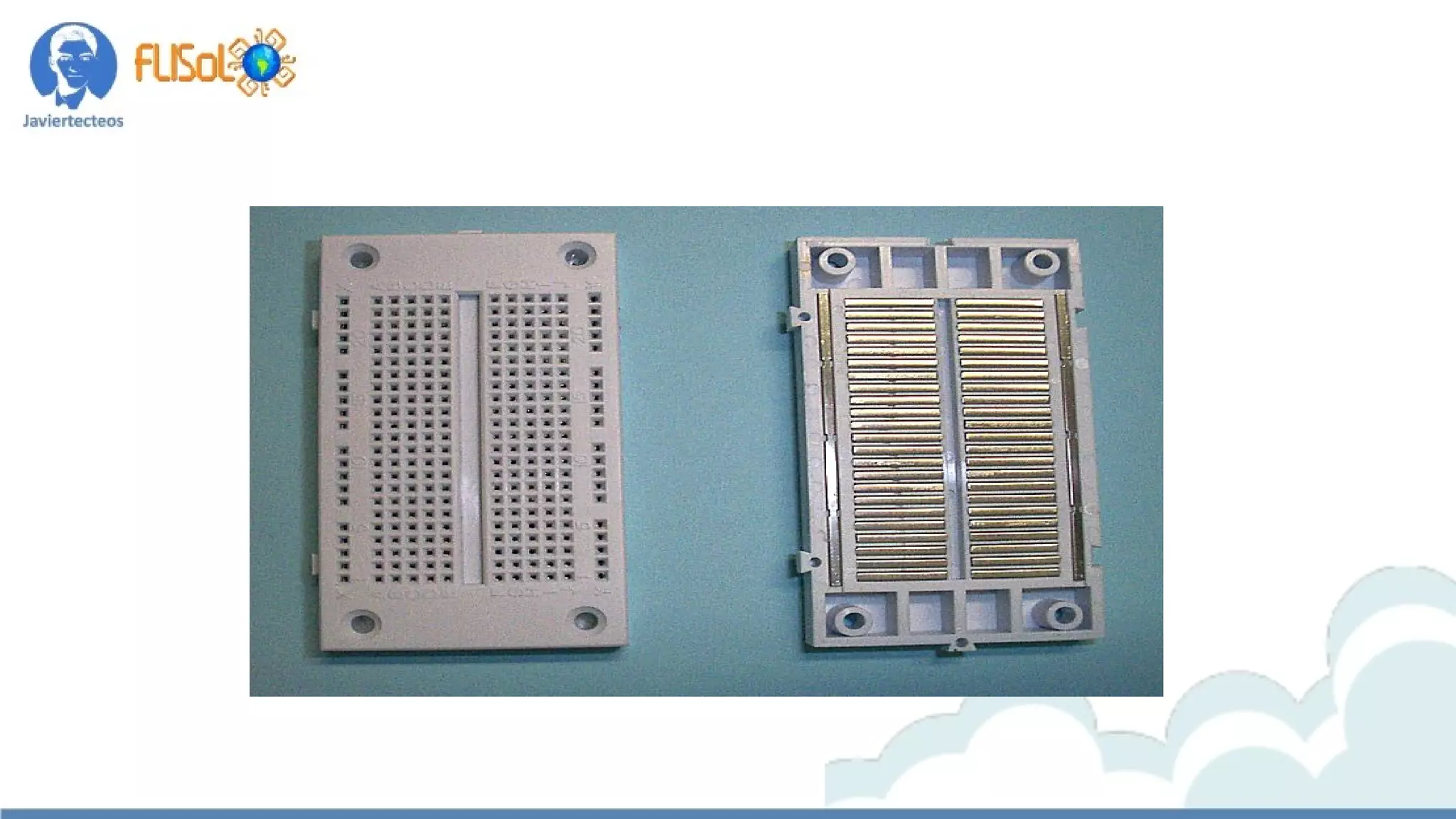

- 11. El protoboard obreadbord: Es una especie de tablero con orificios, en la cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo.

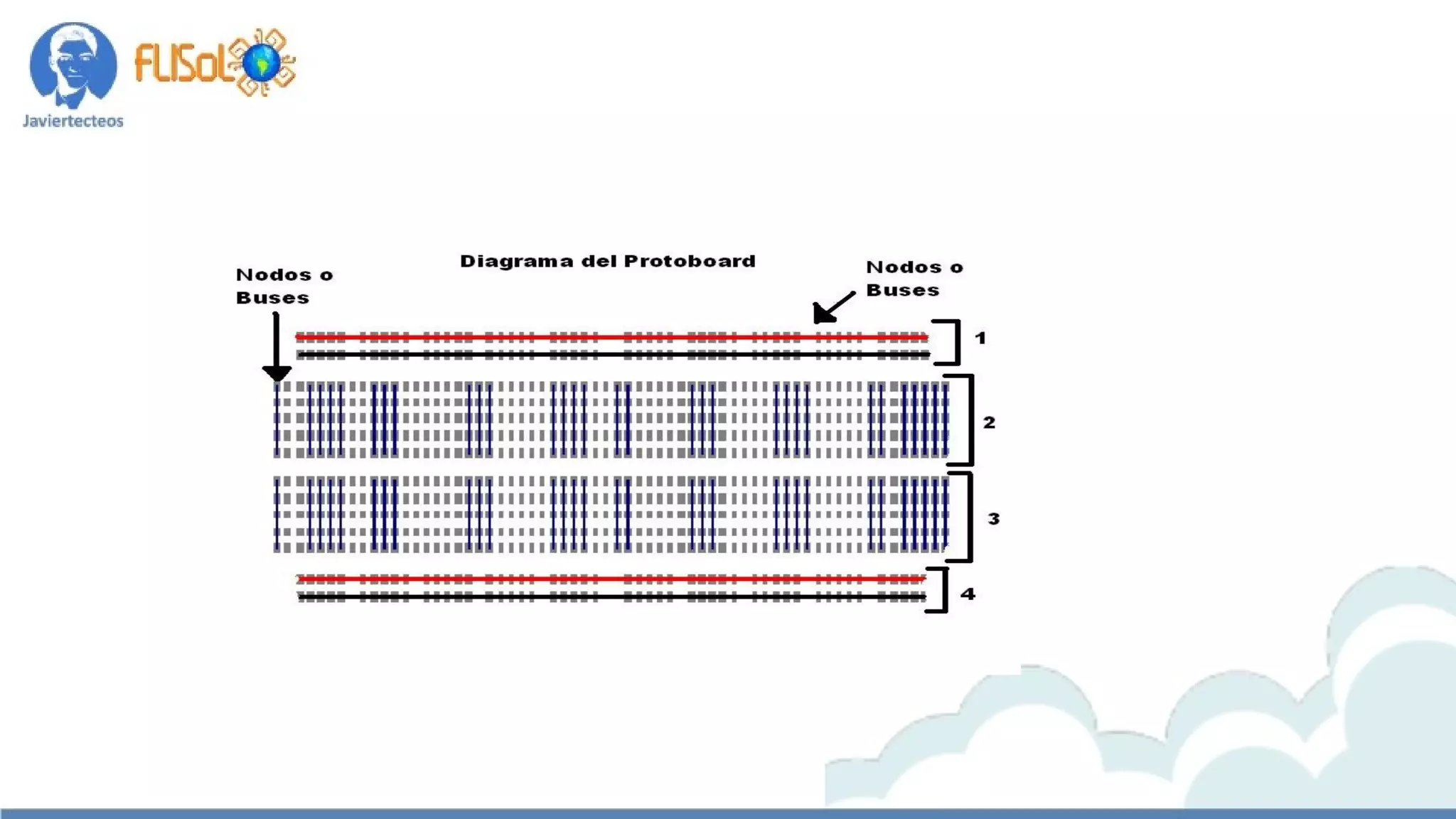

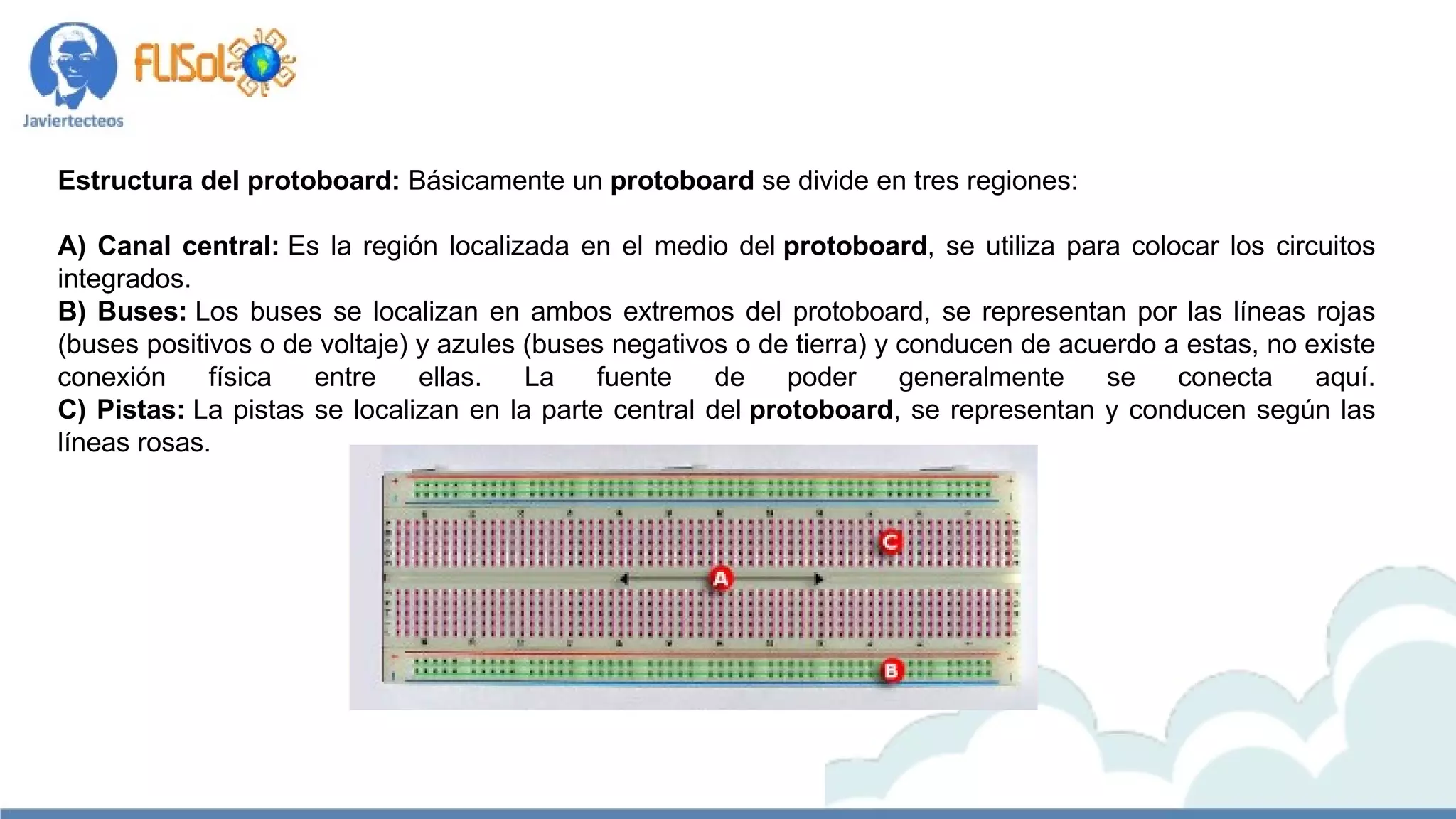

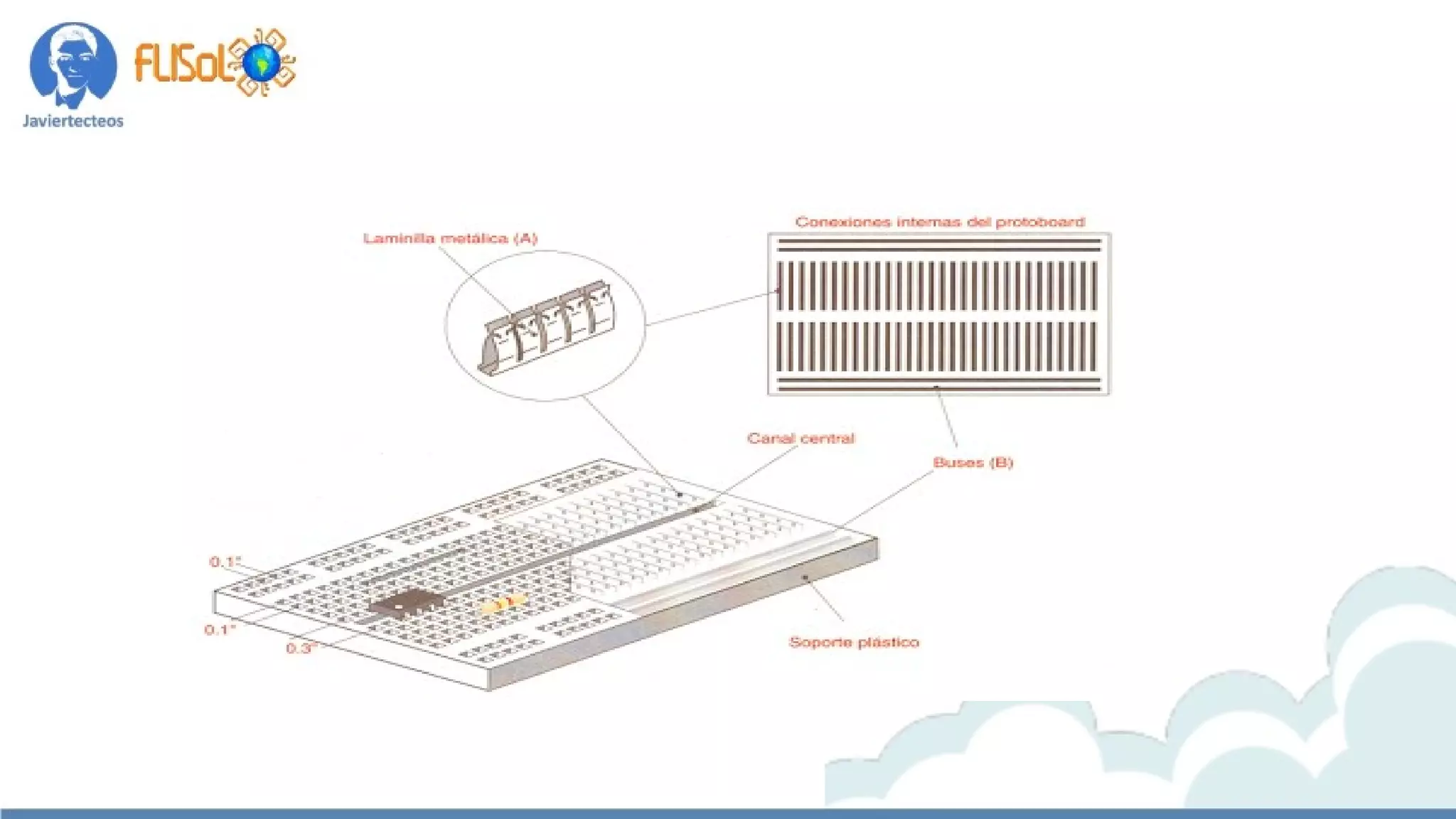

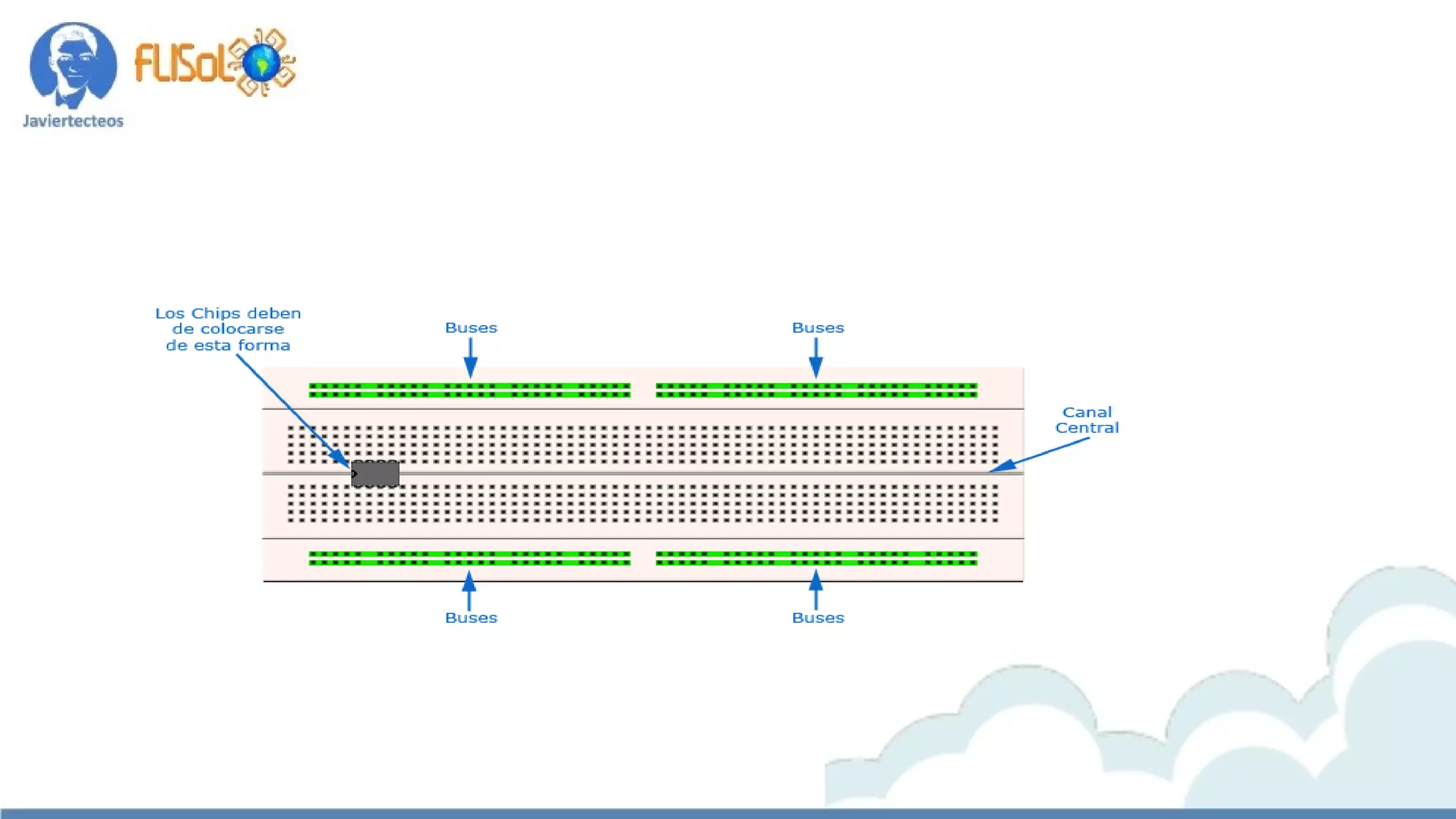

- 13. Estructura del protoboard: Básicamenteun protoboard se divide en tres regiones: A) Canal central: Es la región localizada en el medio del protoboard, se utiliza para colocar los circuitos integrados. B) Buses: Los buses se localizan en ambos extremos del protoboard, se representan por las líneas rojas (buses positivos o de voltaje) y azules (buses negativos o de tierra) y conducen de acuerdo a estas, no existe conexión física entre ellas. La fuente de poder generalmente se conecta aquí. C) Pistas: La pistas se localizan en la parte central del protoboard, se representan y conducen según las líneas rosas.

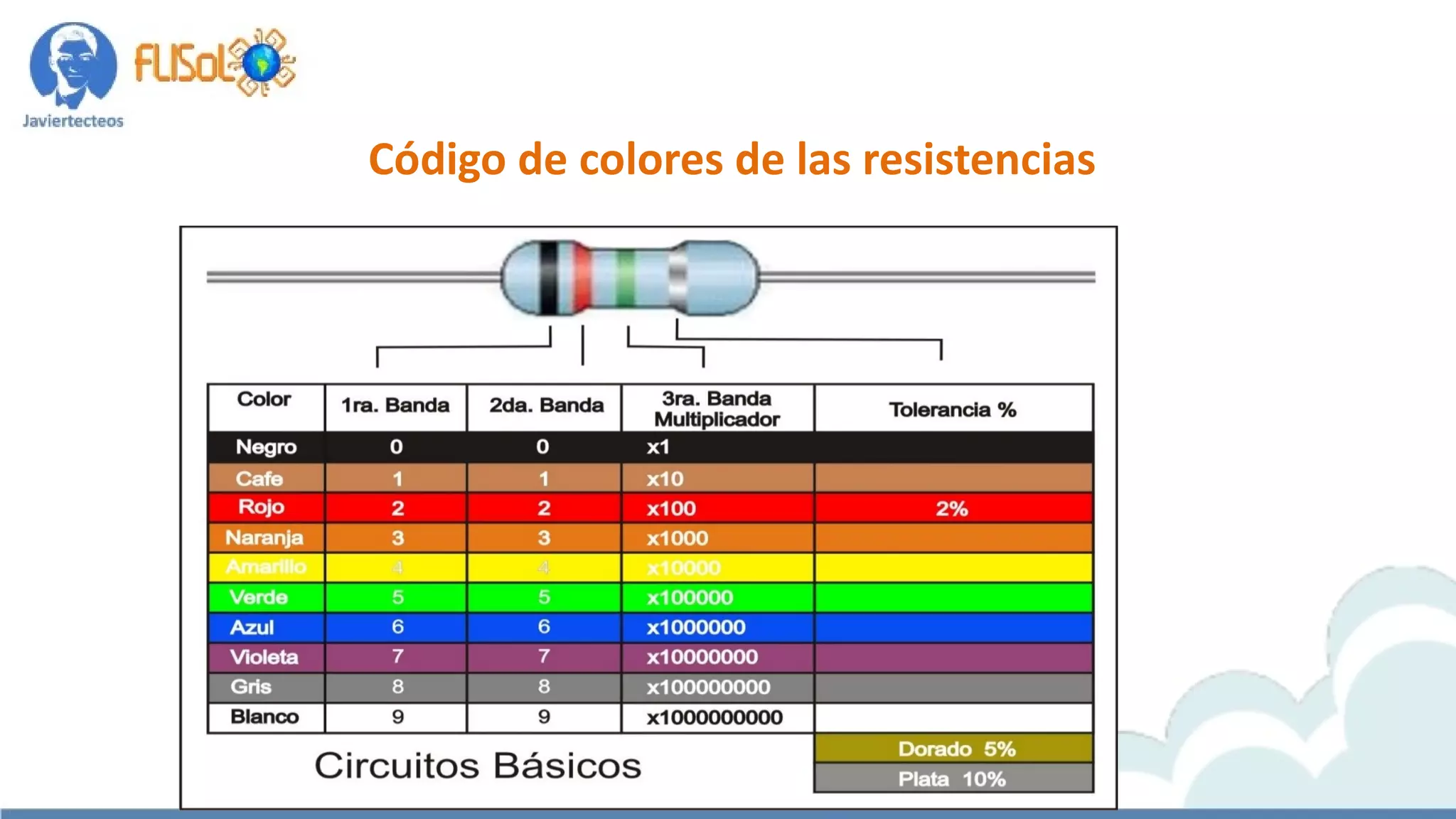

- 17. Código de coloresde las resistencias
- 18.
- 21. ¿Cuál es elnombre de este personaje?

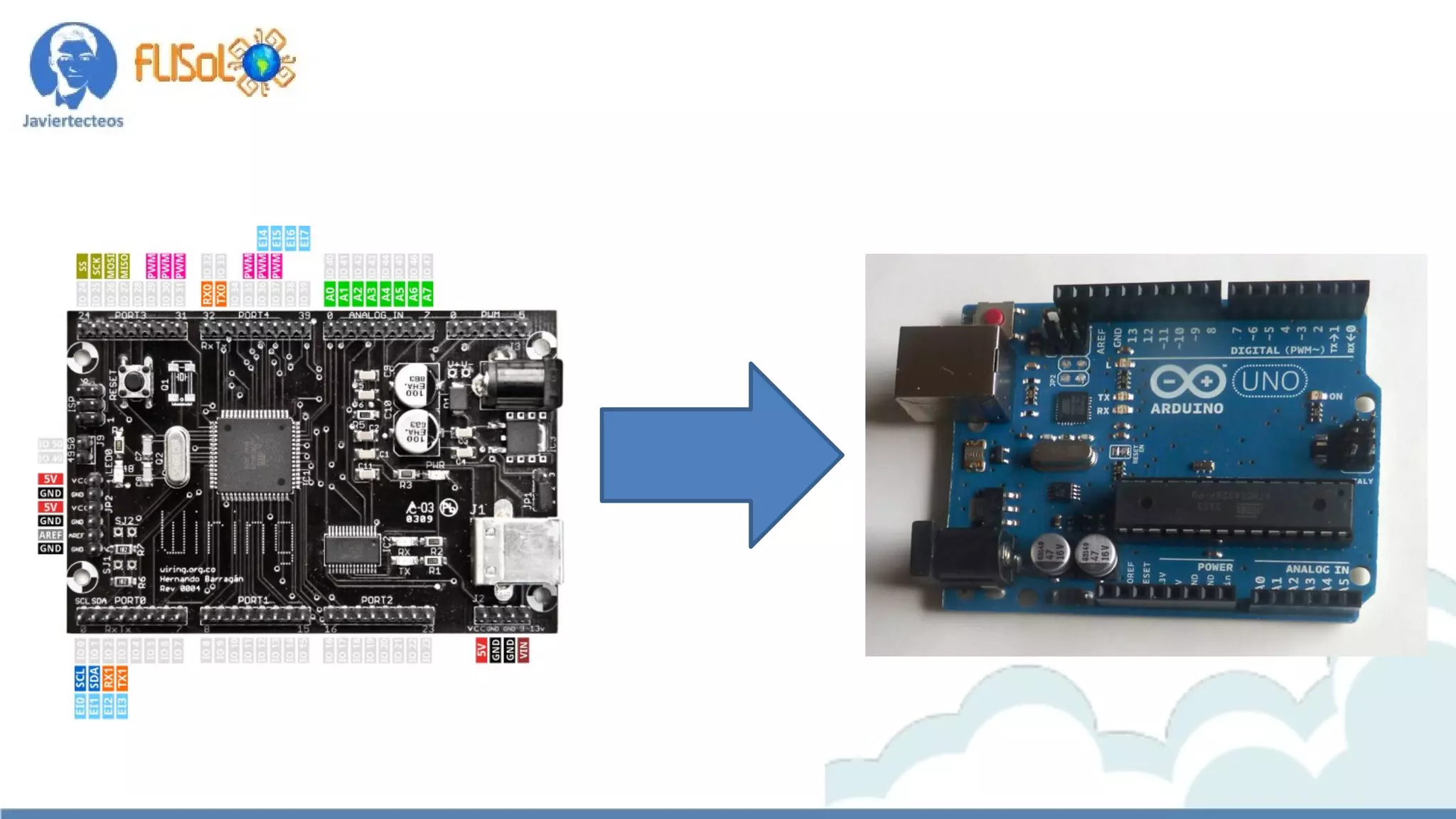

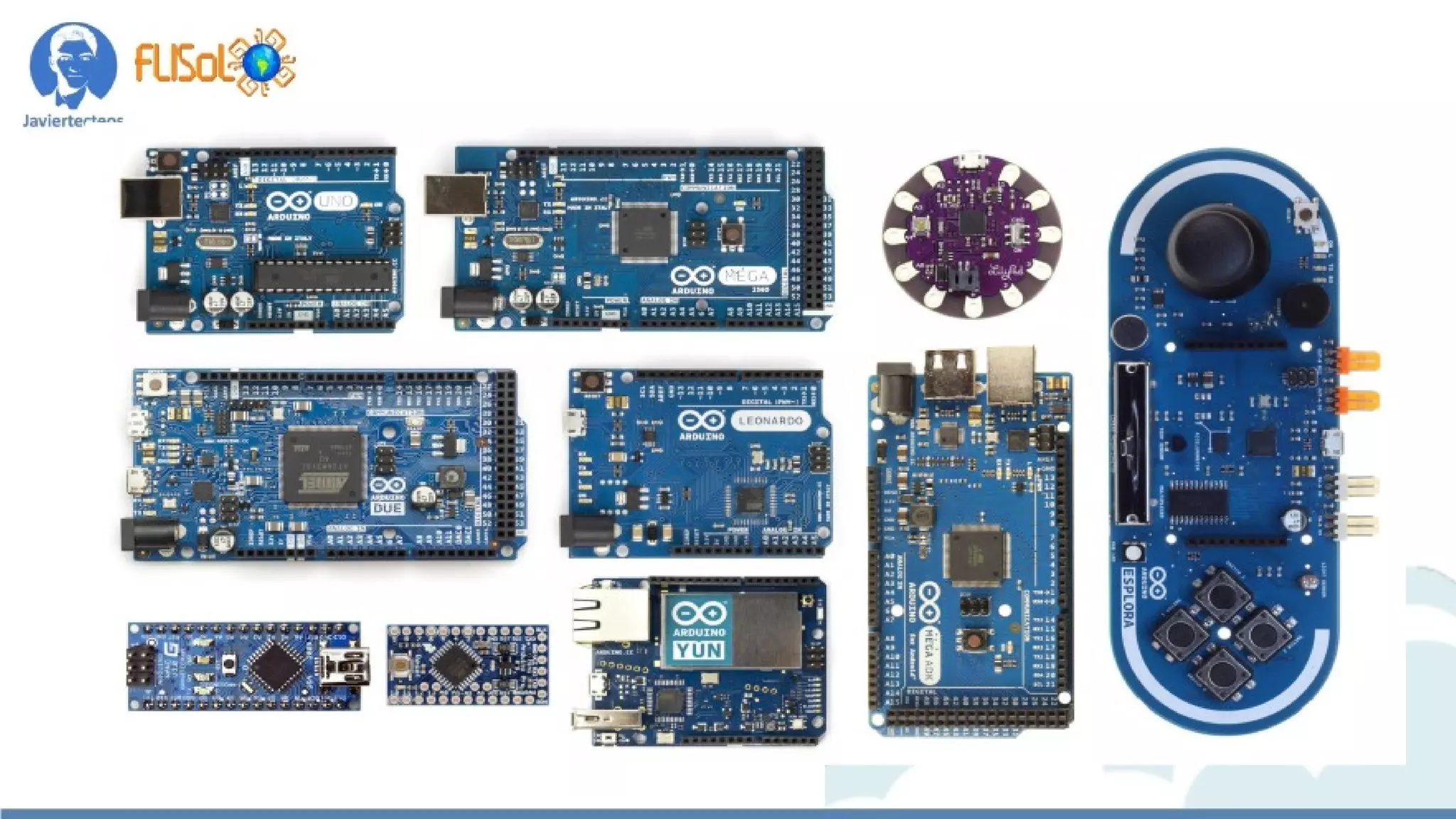

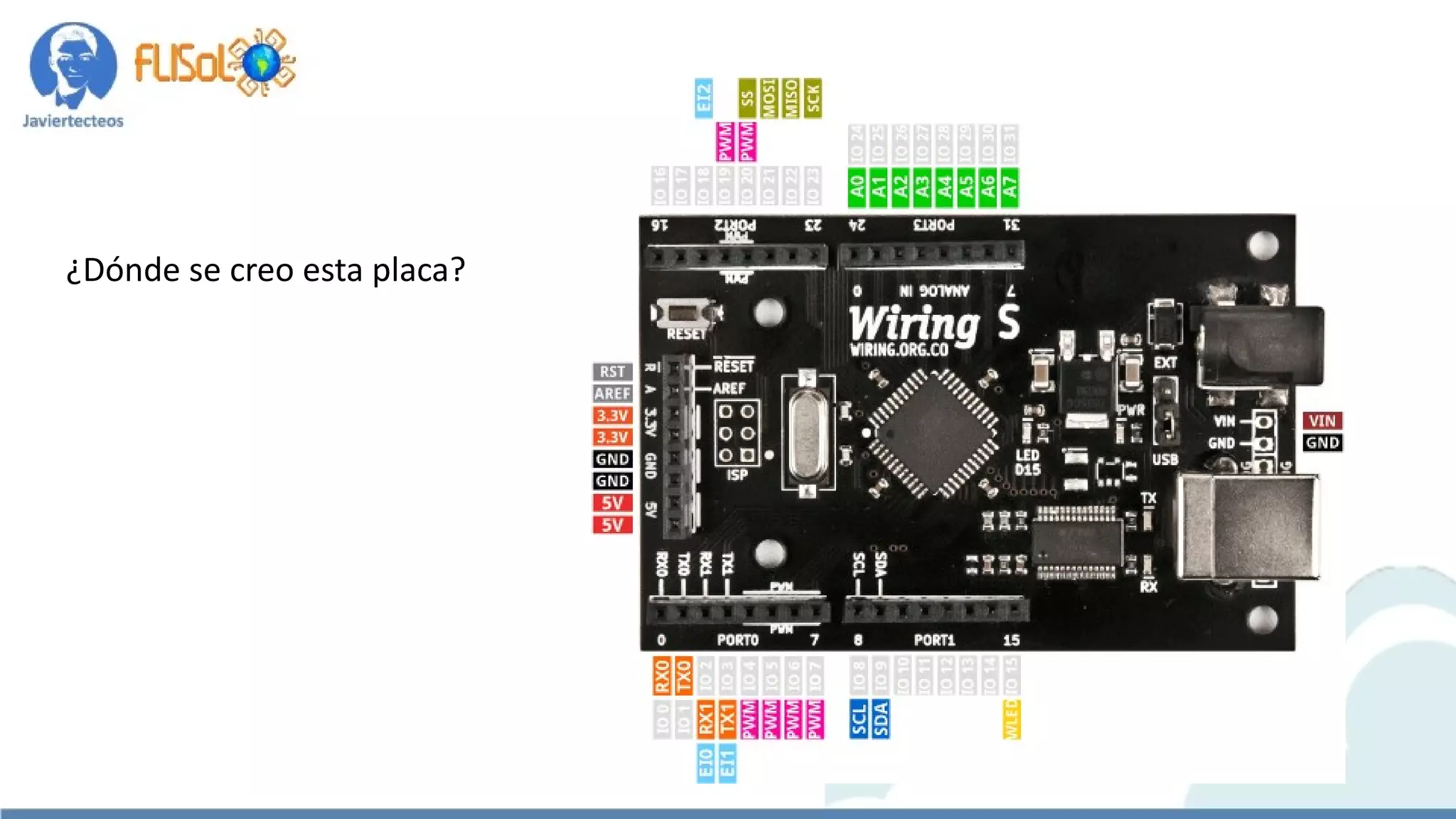

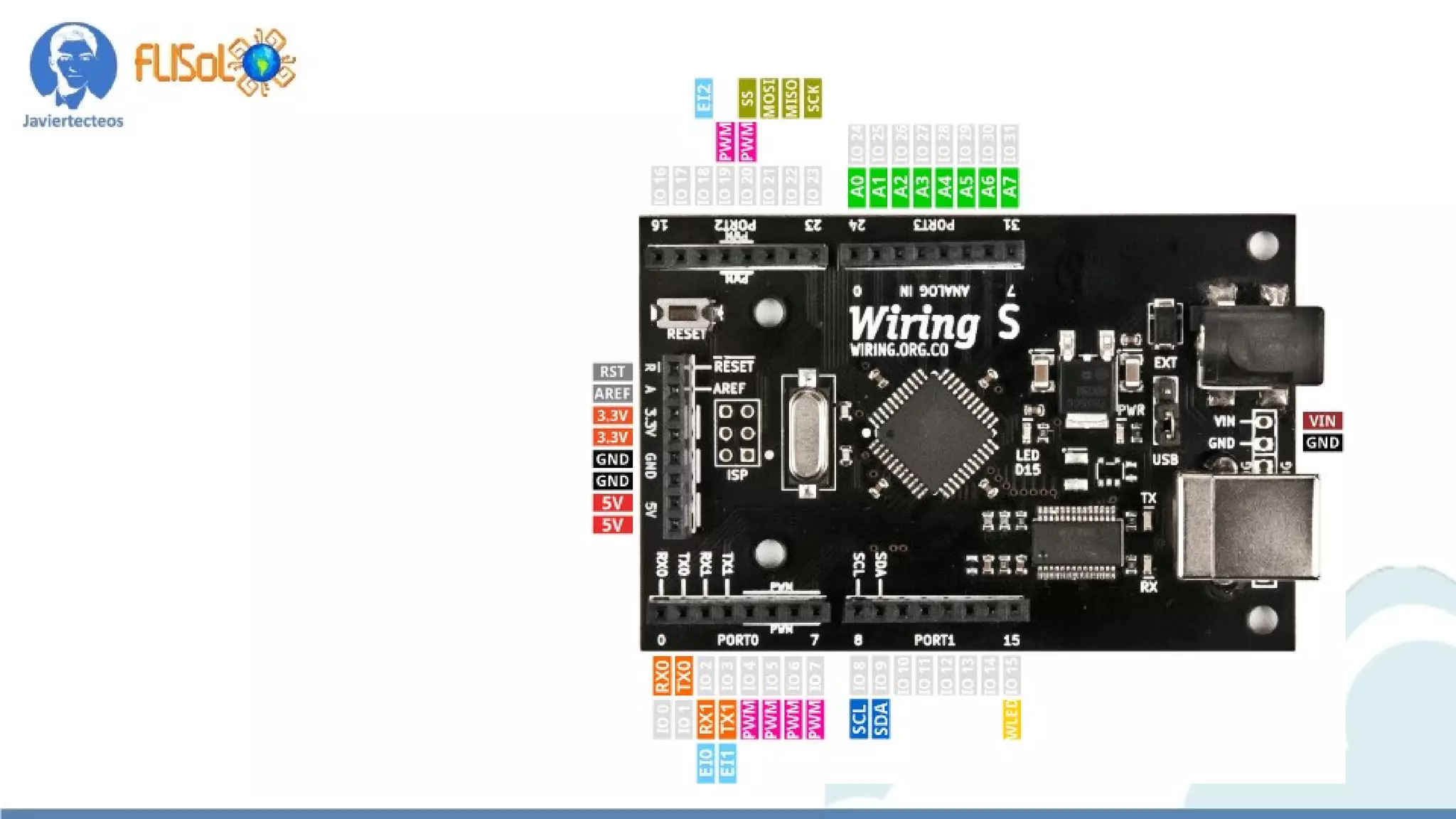

- 23. ¿Dónde se creoesta placa?

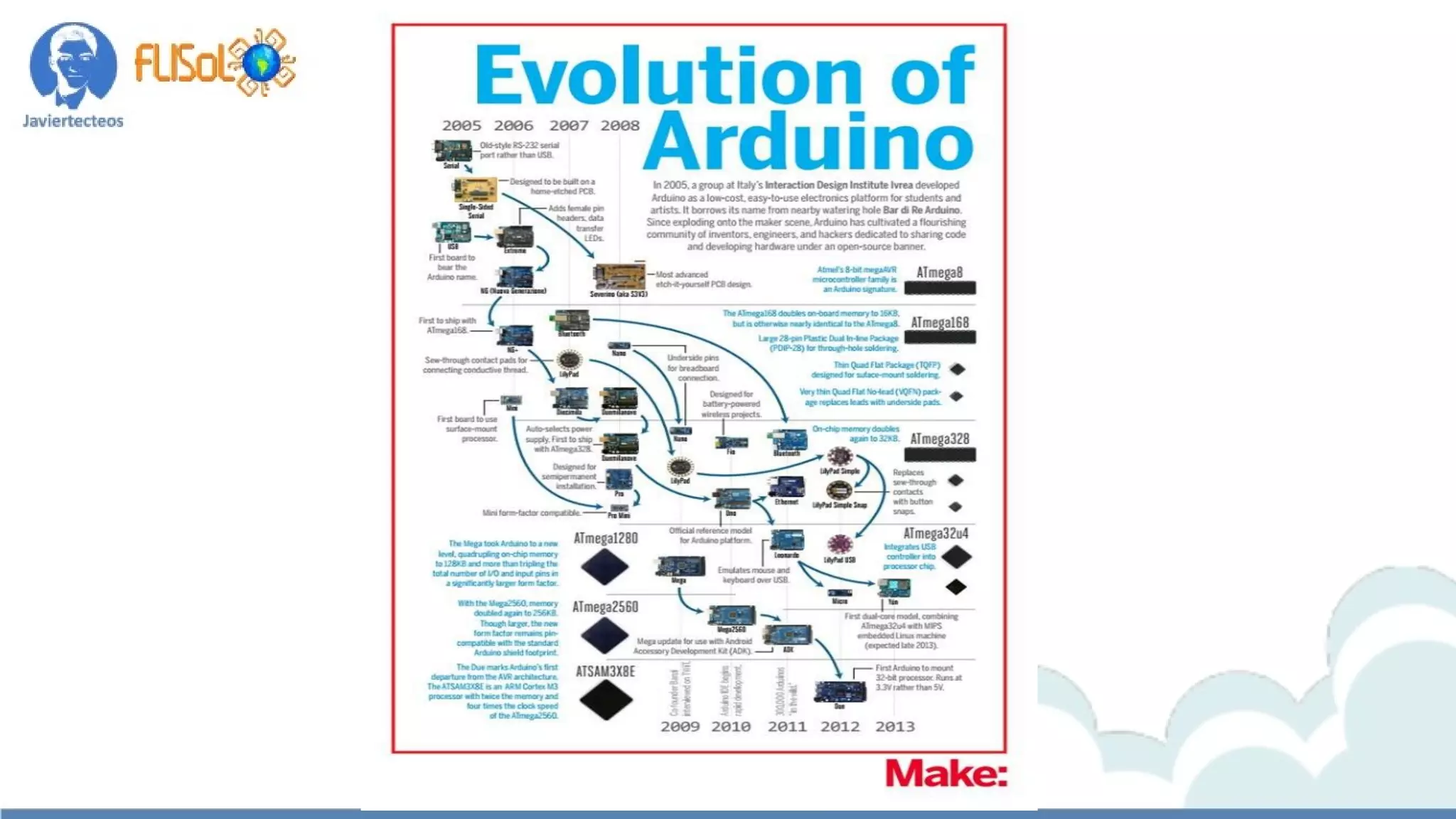

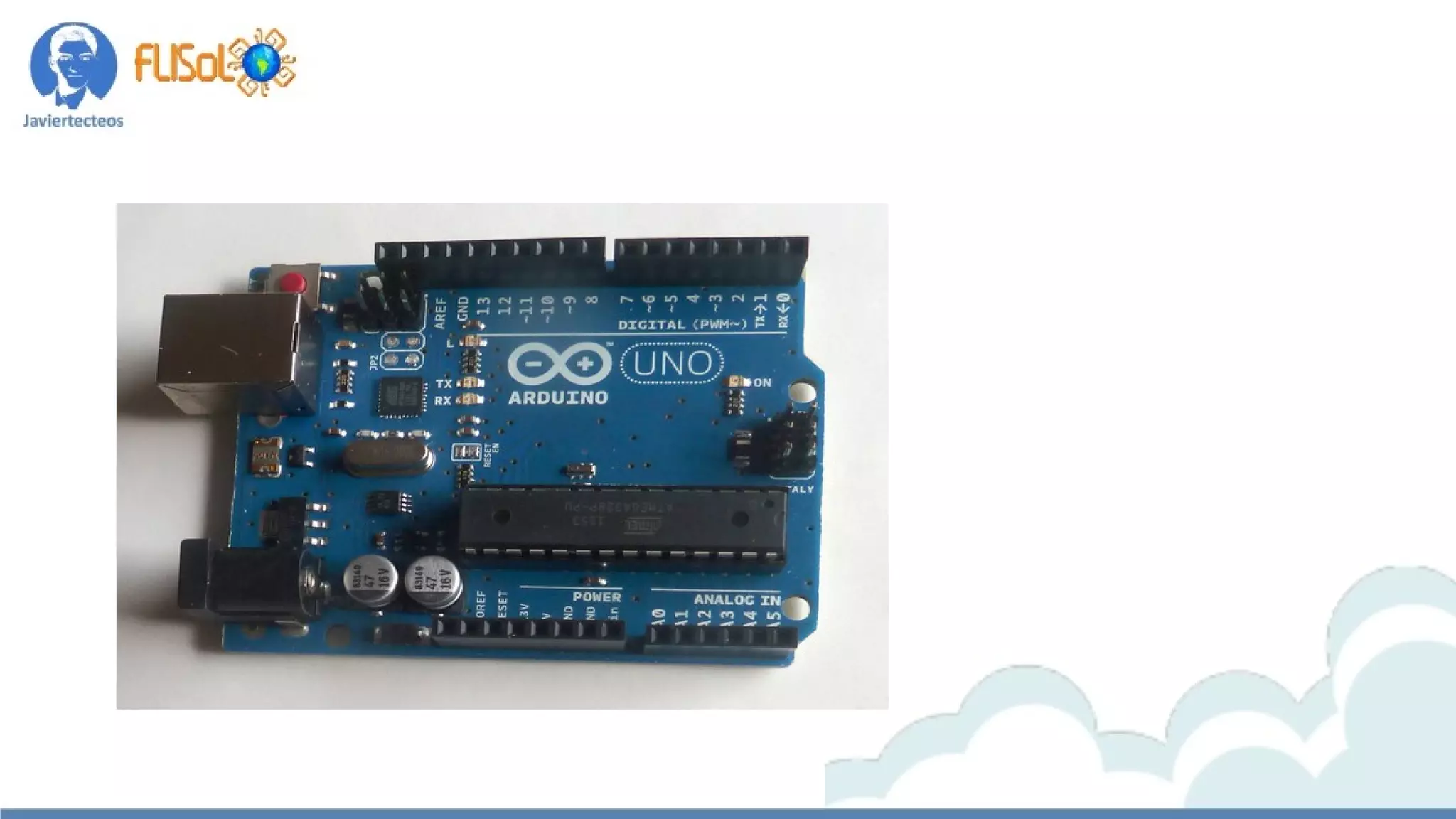

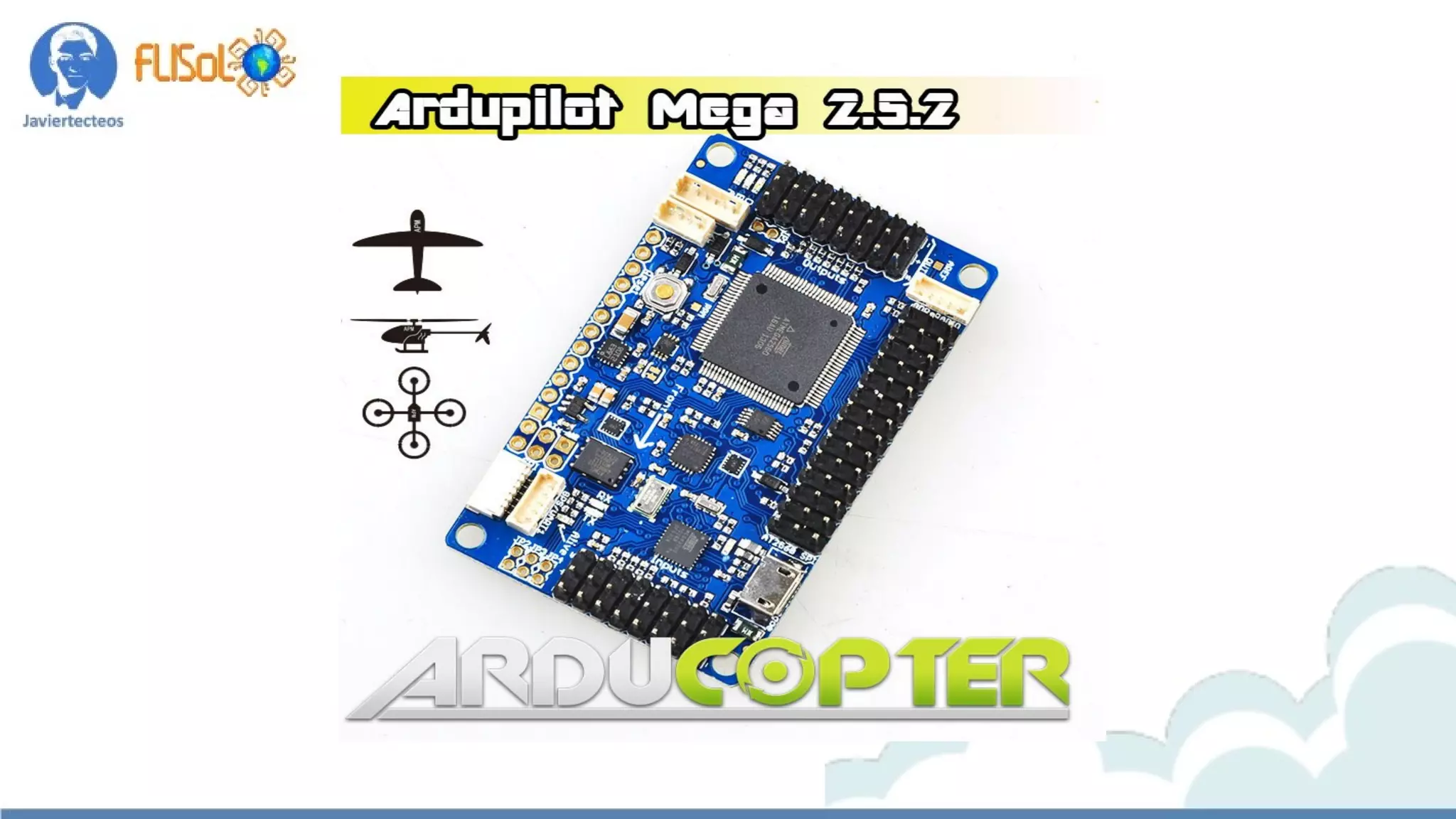

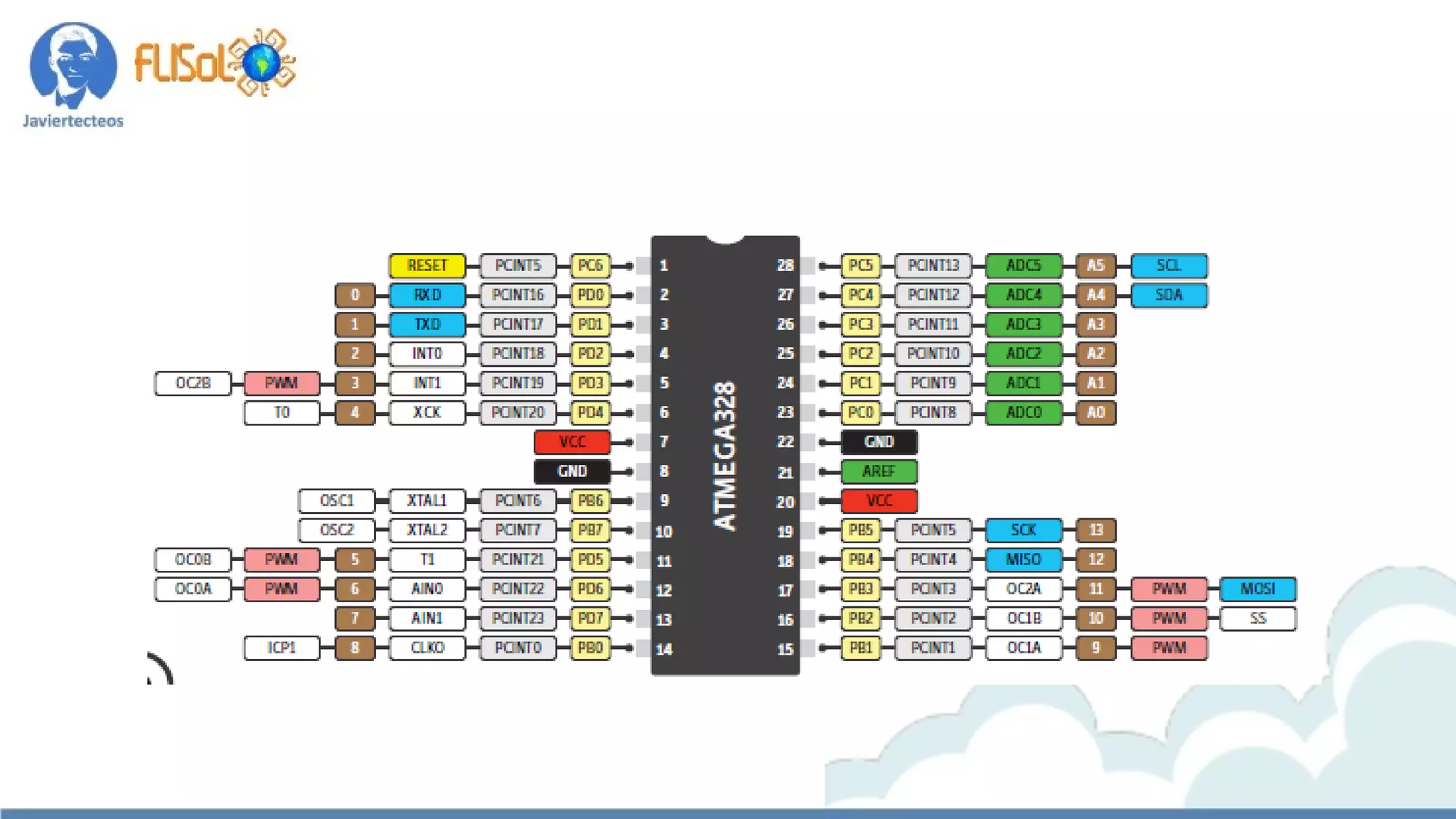

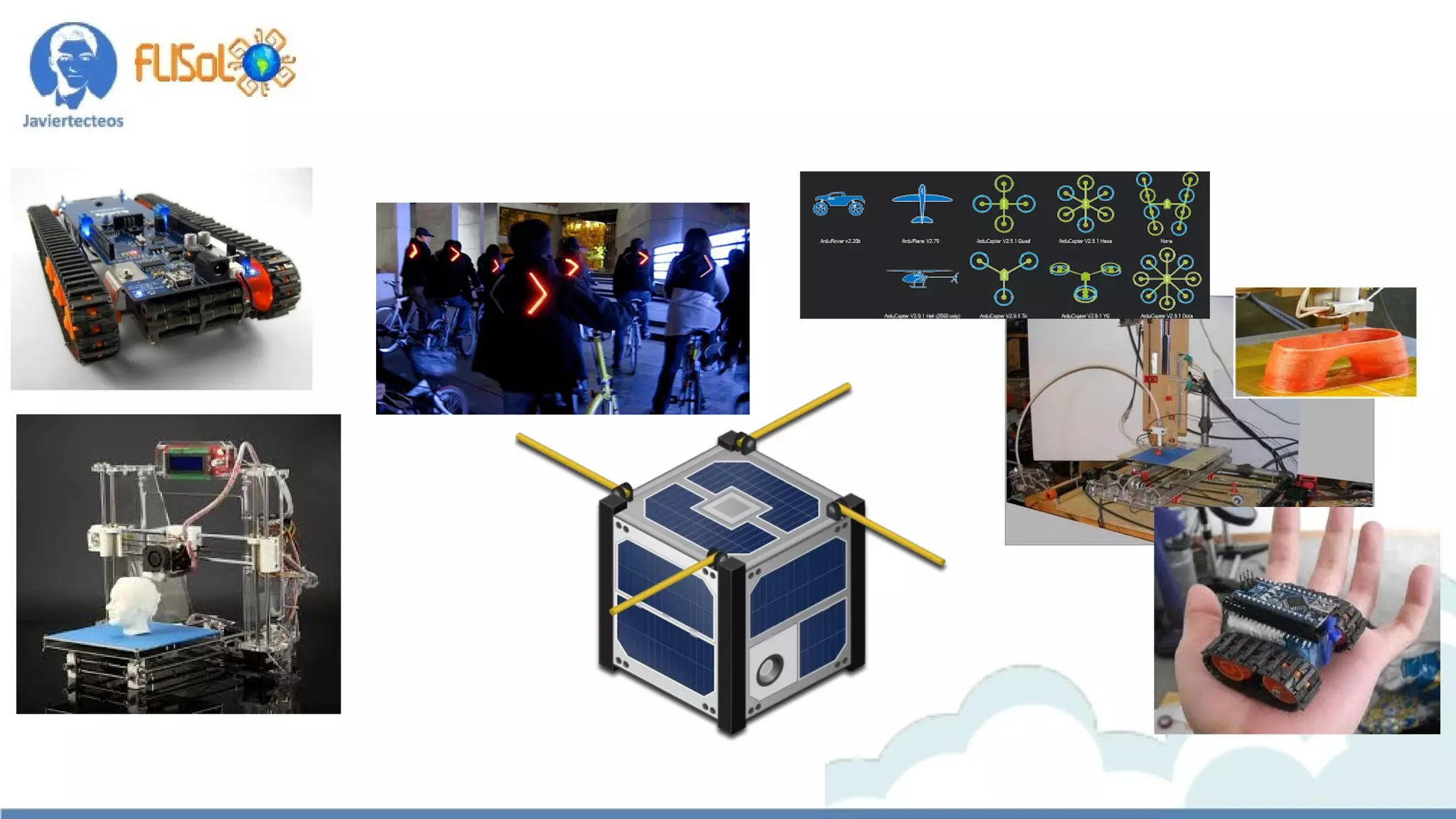

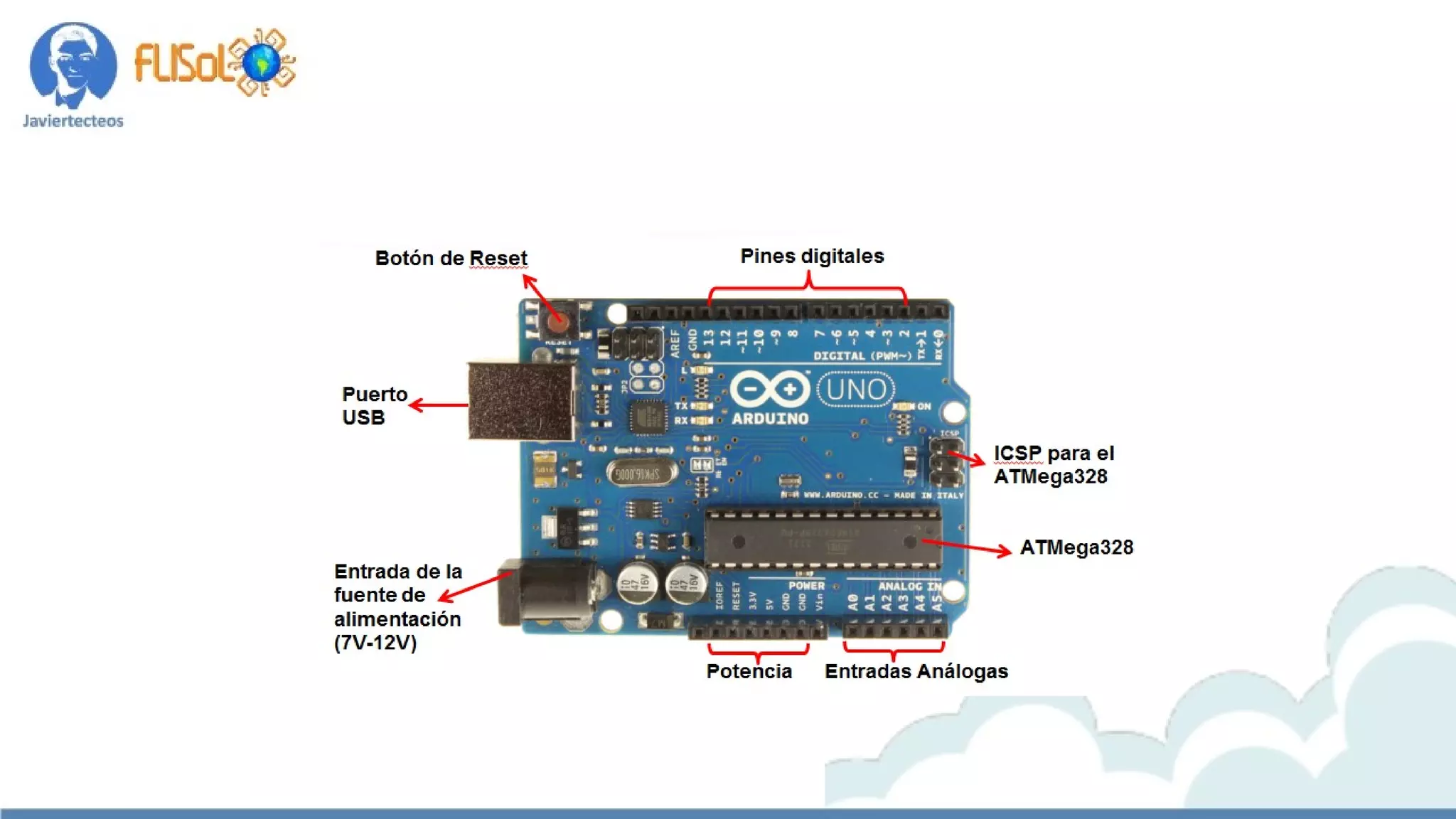

- 33. Ventajas • Es OpenSource • Hace parte de una comunidad mundial • Lleva + de 10 años en el mercado

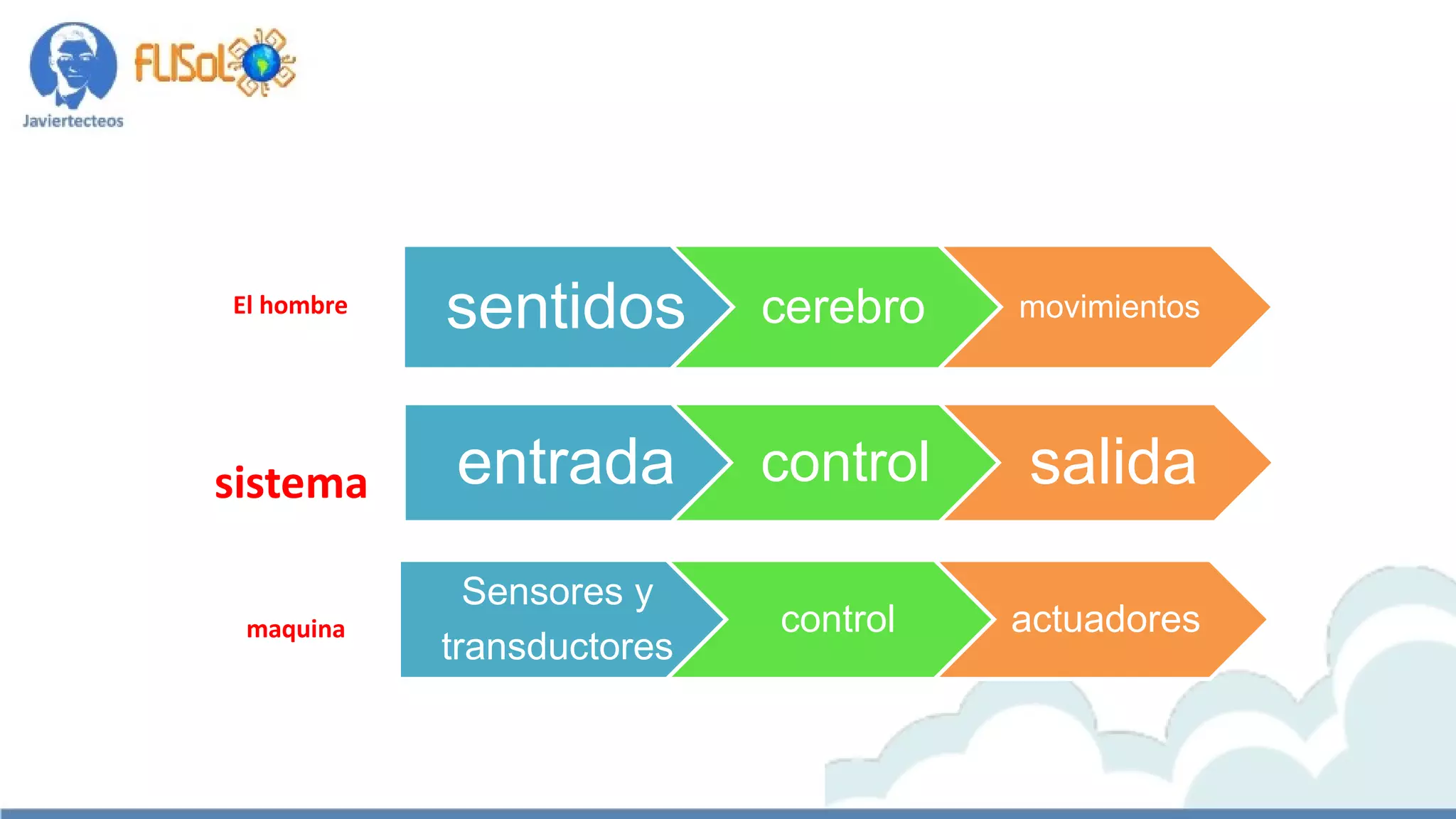

- 34. entrada control salida maquina Elhombre sentidos cerebro movimientos Sensores y transductores control actuadores sistema

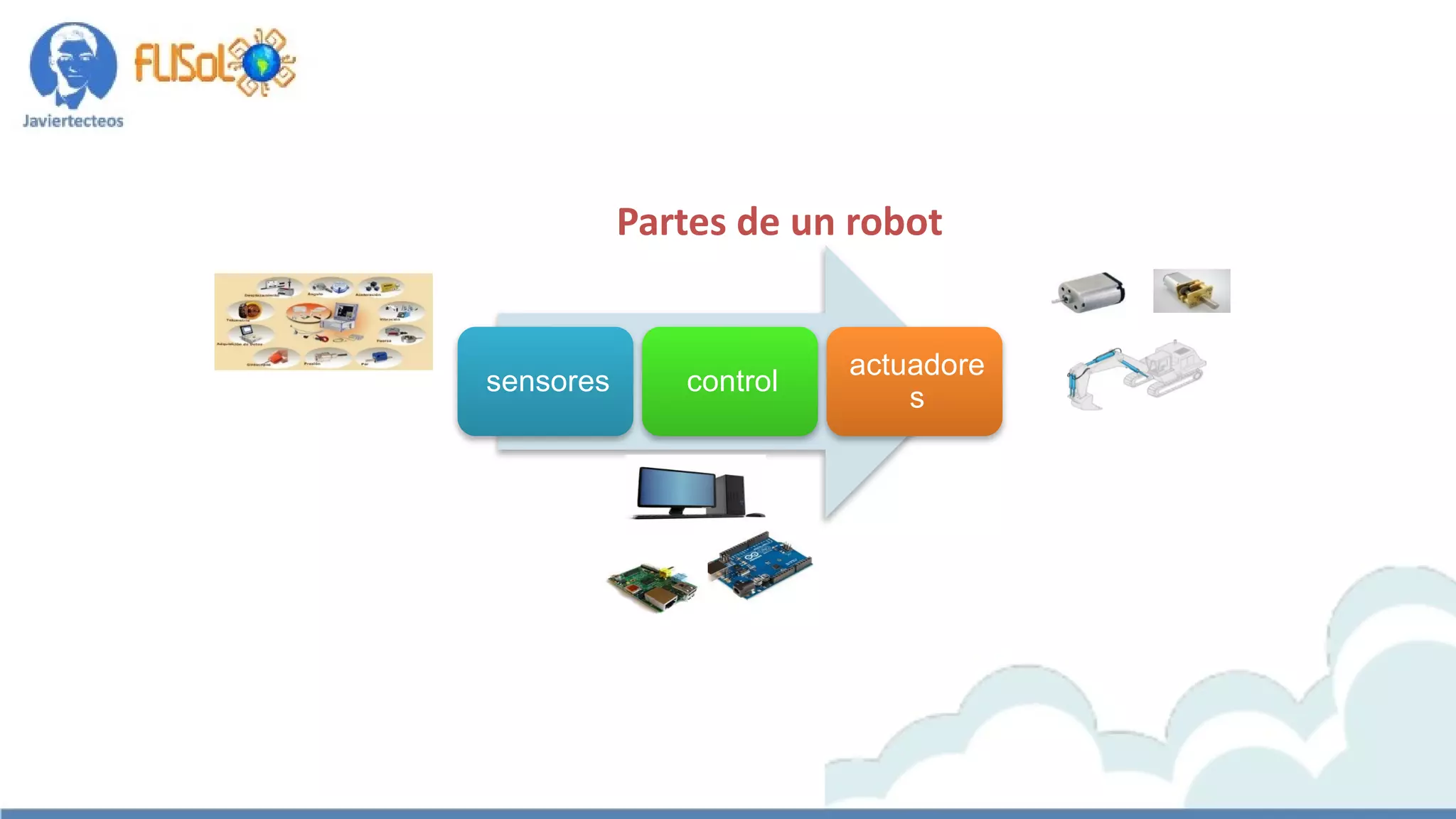

- 35. Partes de unrobot sensores control actuadore s
- 36.
- 37.

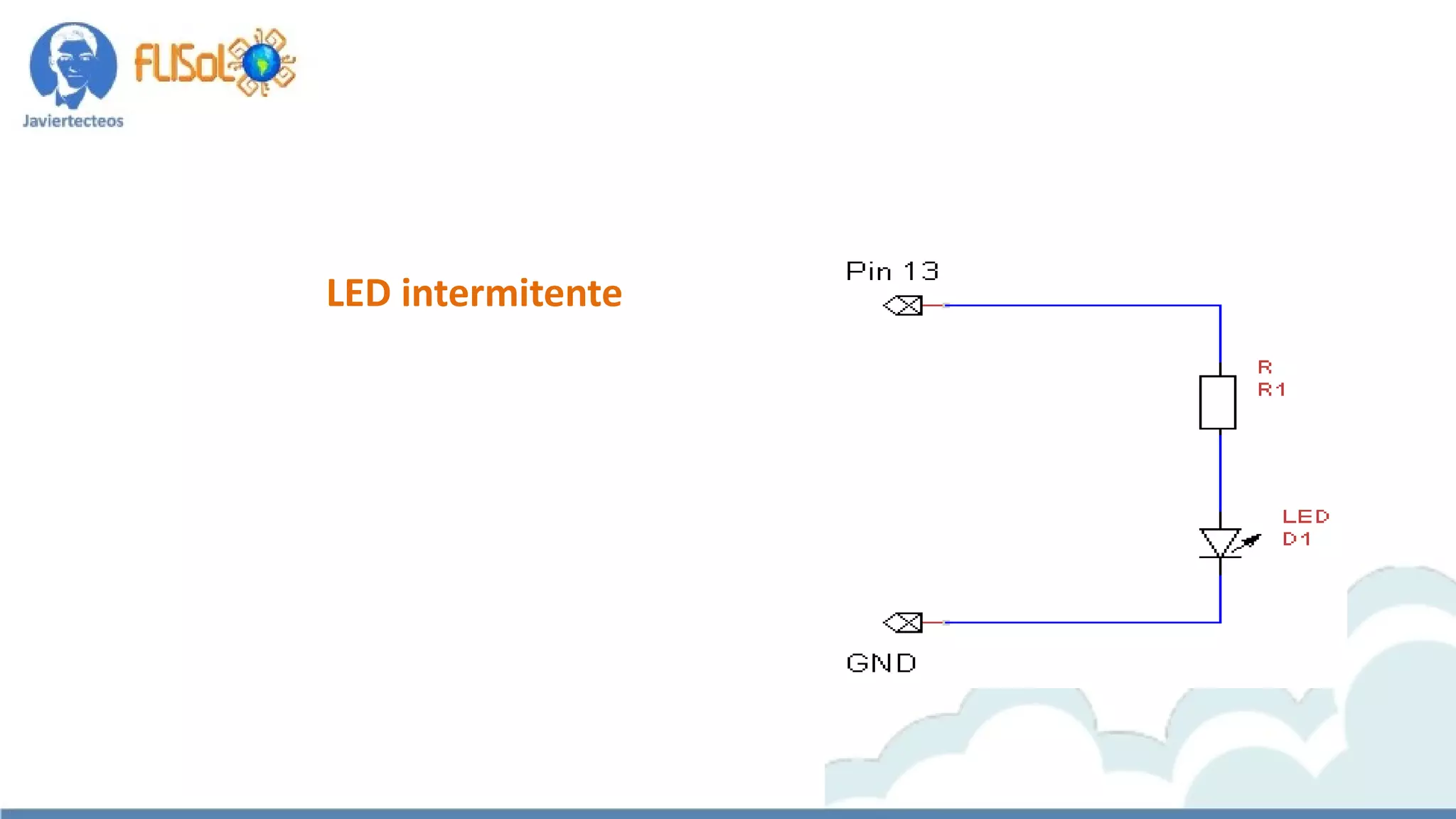

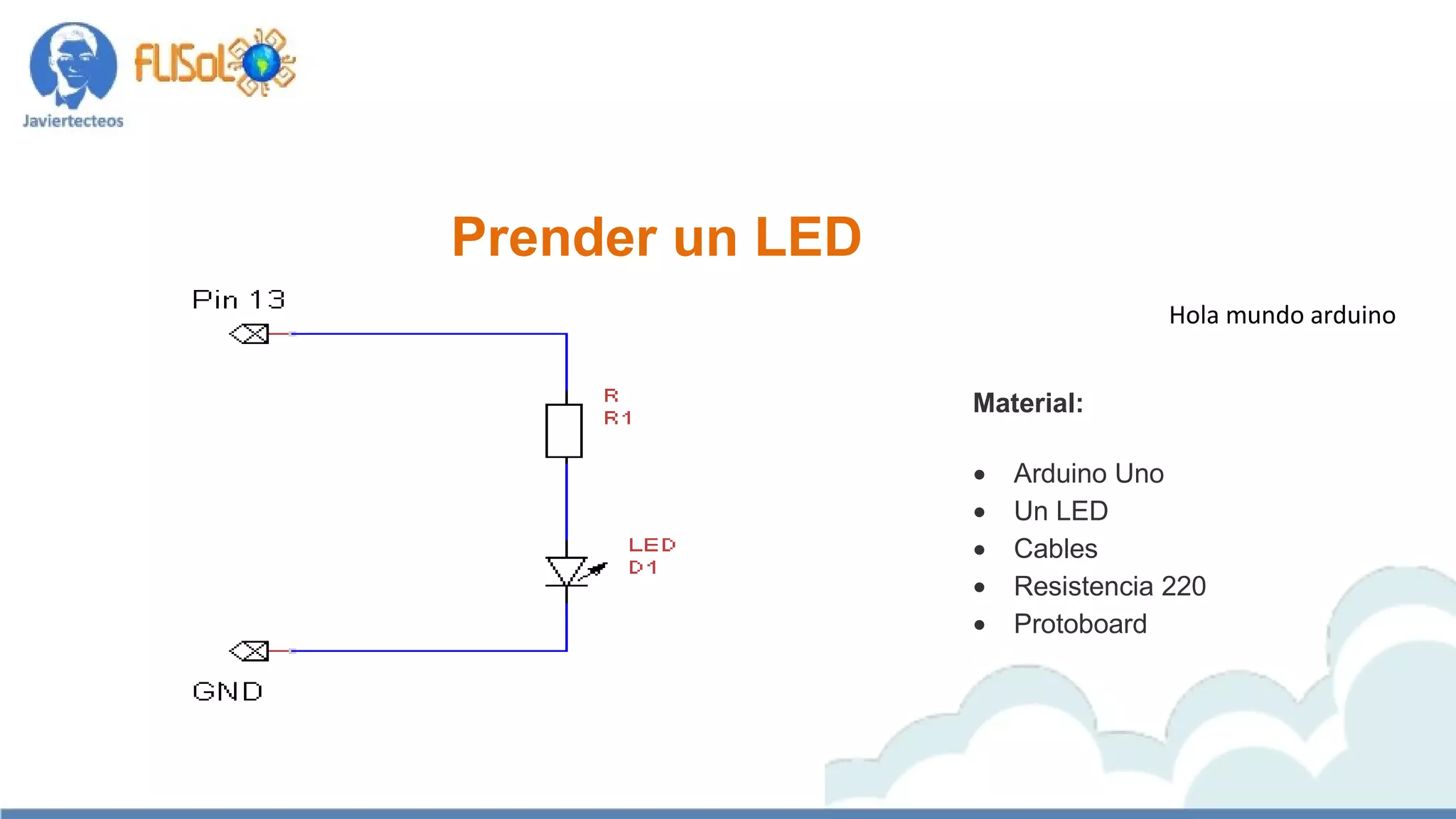

- 38. Hola mundo arduino Material: Arduino Uno Un LED Cables Resistencia 220 Protoboard Prender un LED
- 39.
- 40.

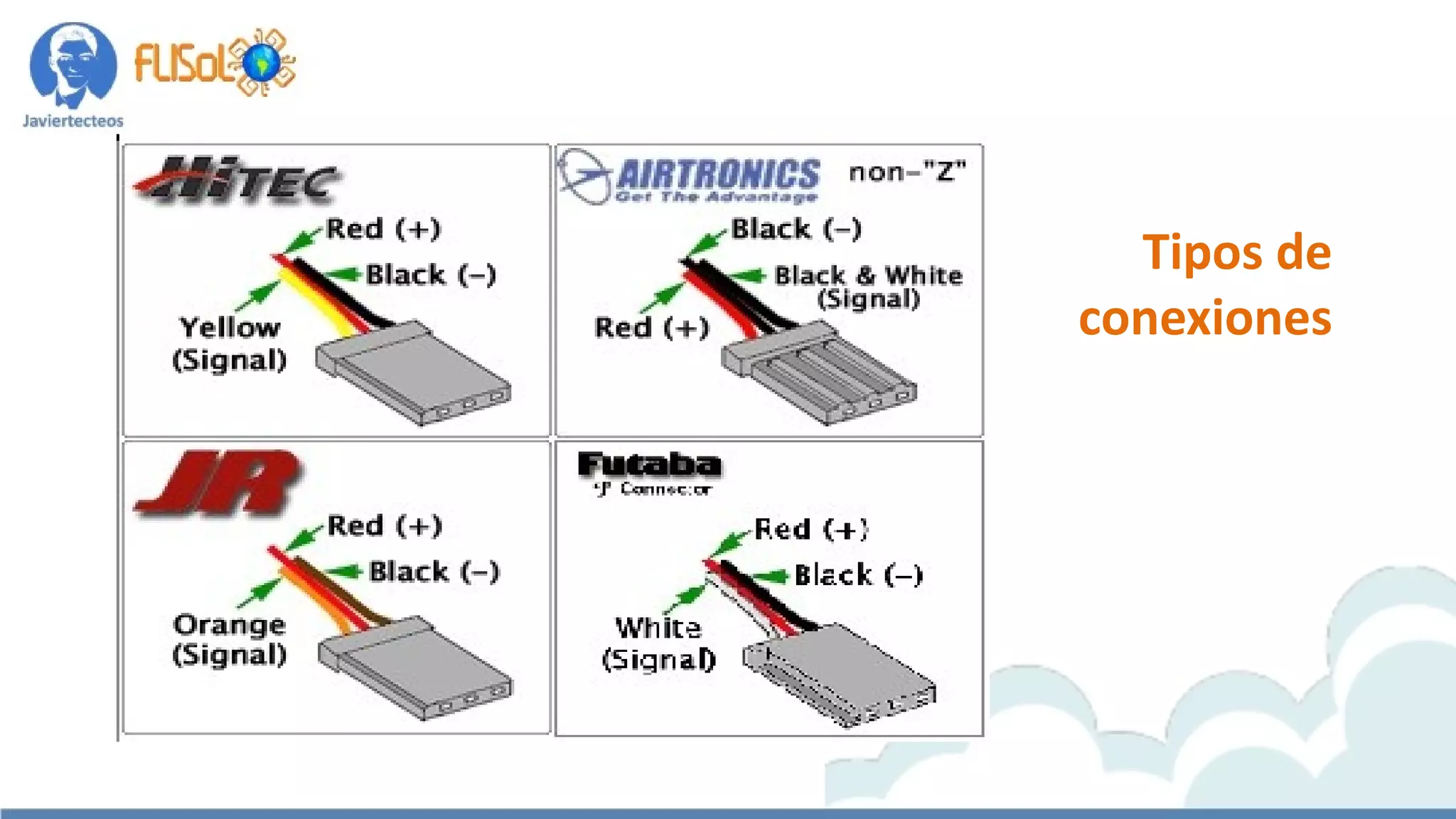

- 41. servo conexión servo: café: GND rojo:+ naranja: señal (en este caso pin 3 y 5)

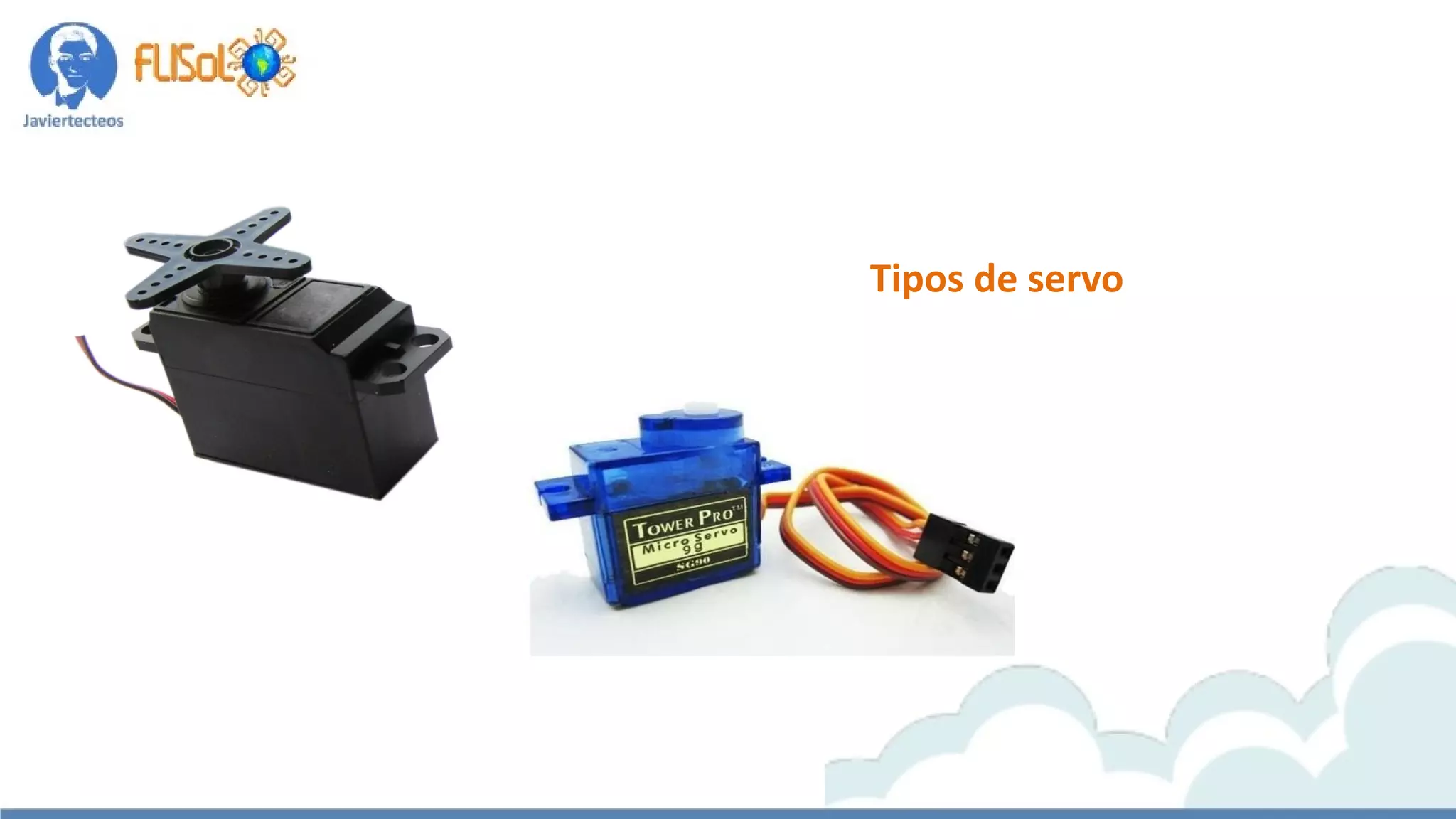

- 42.

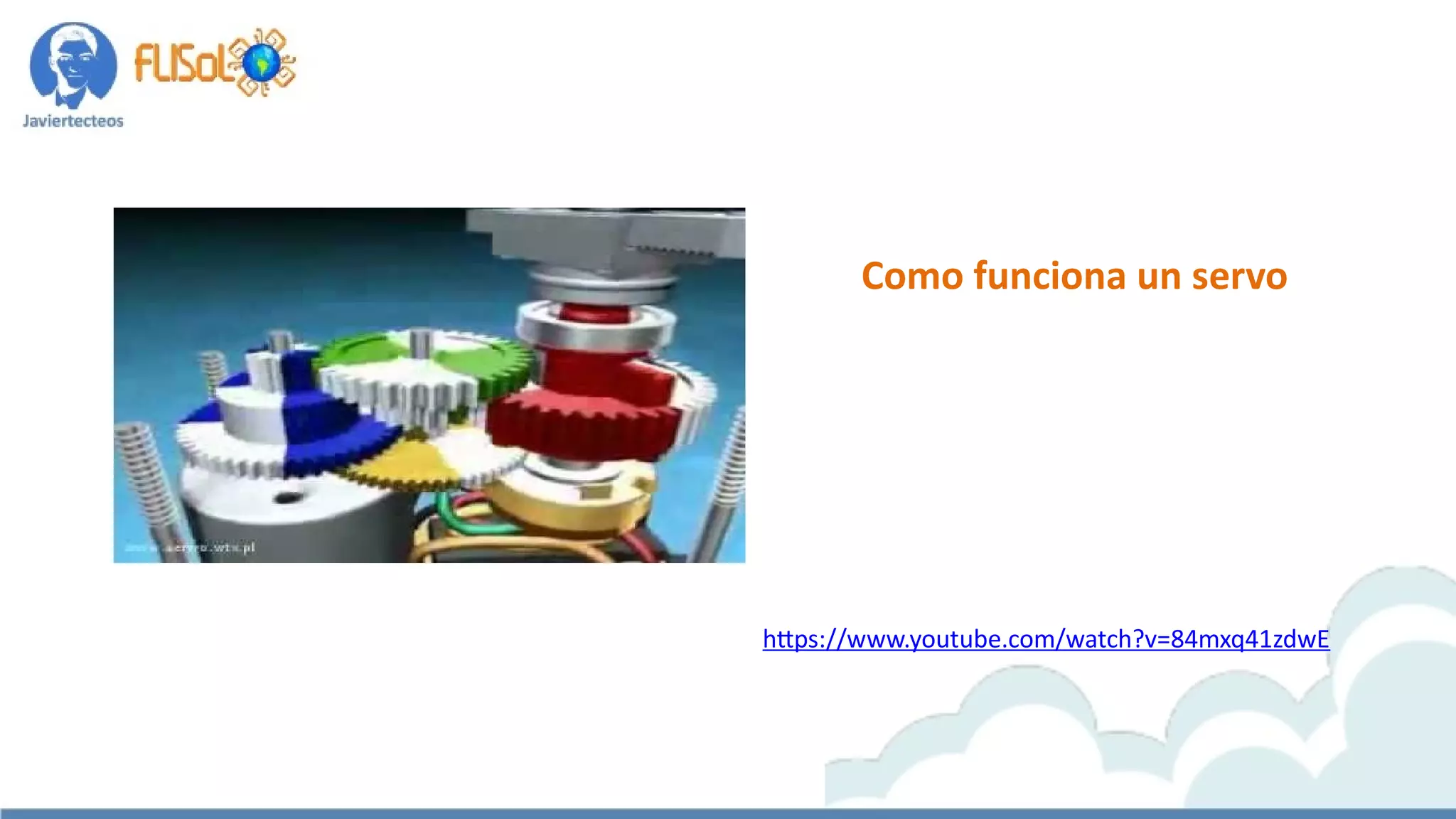

- 43. Como funciona unservo https://www.youtube.com/watch?v=84mxq41zdwE
- 44.

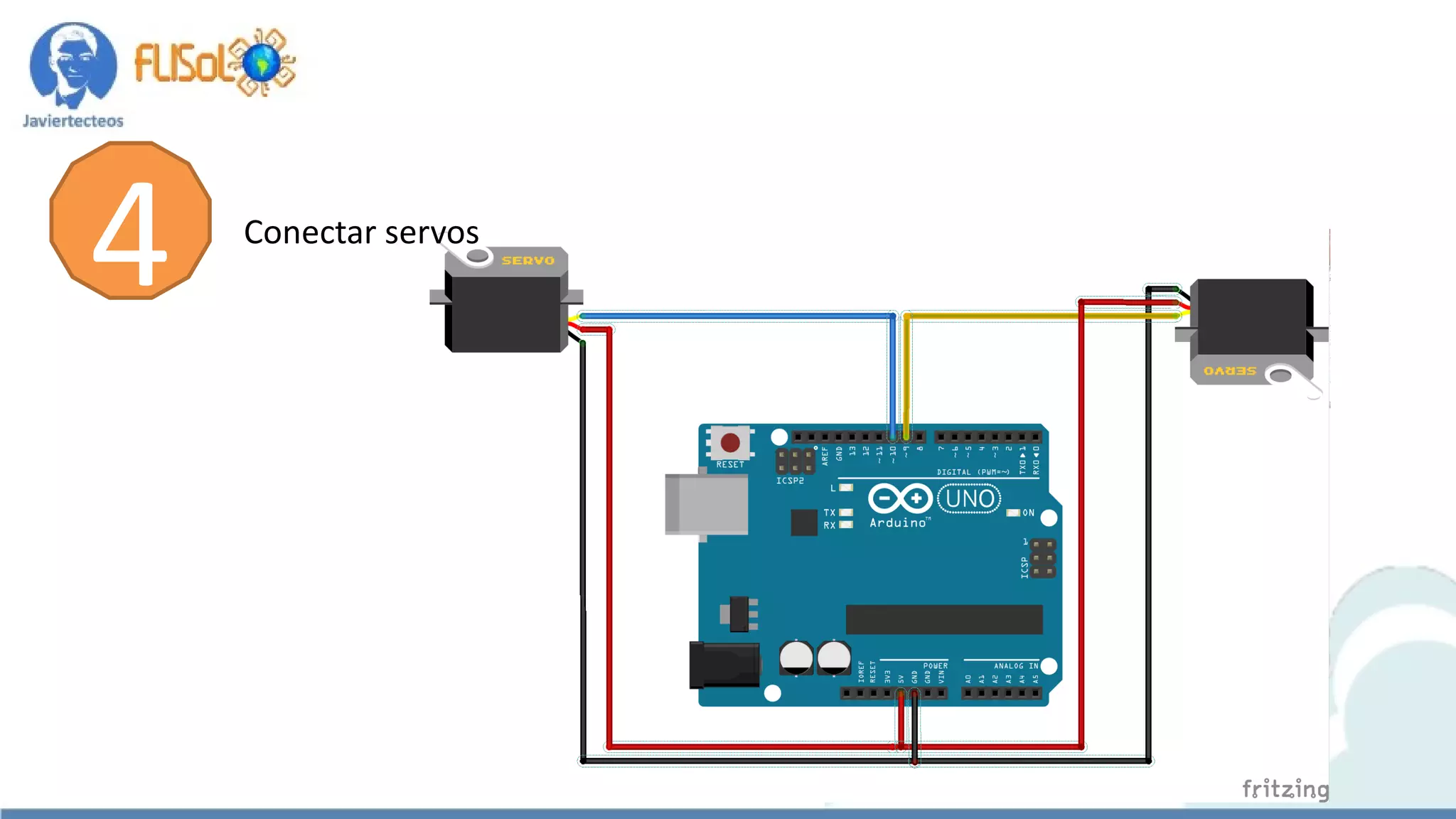

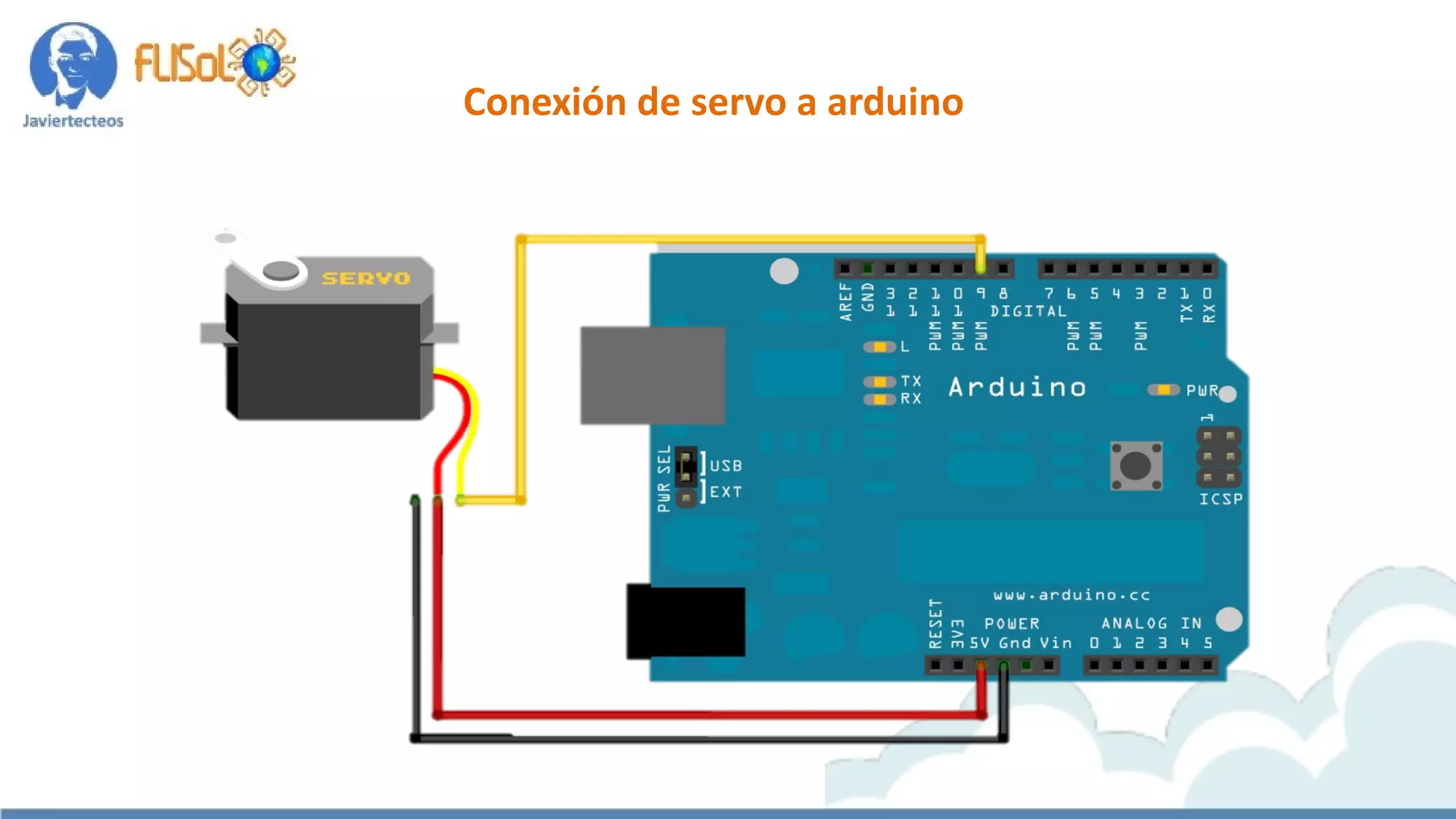

- 45. Conexión de servoa arduino

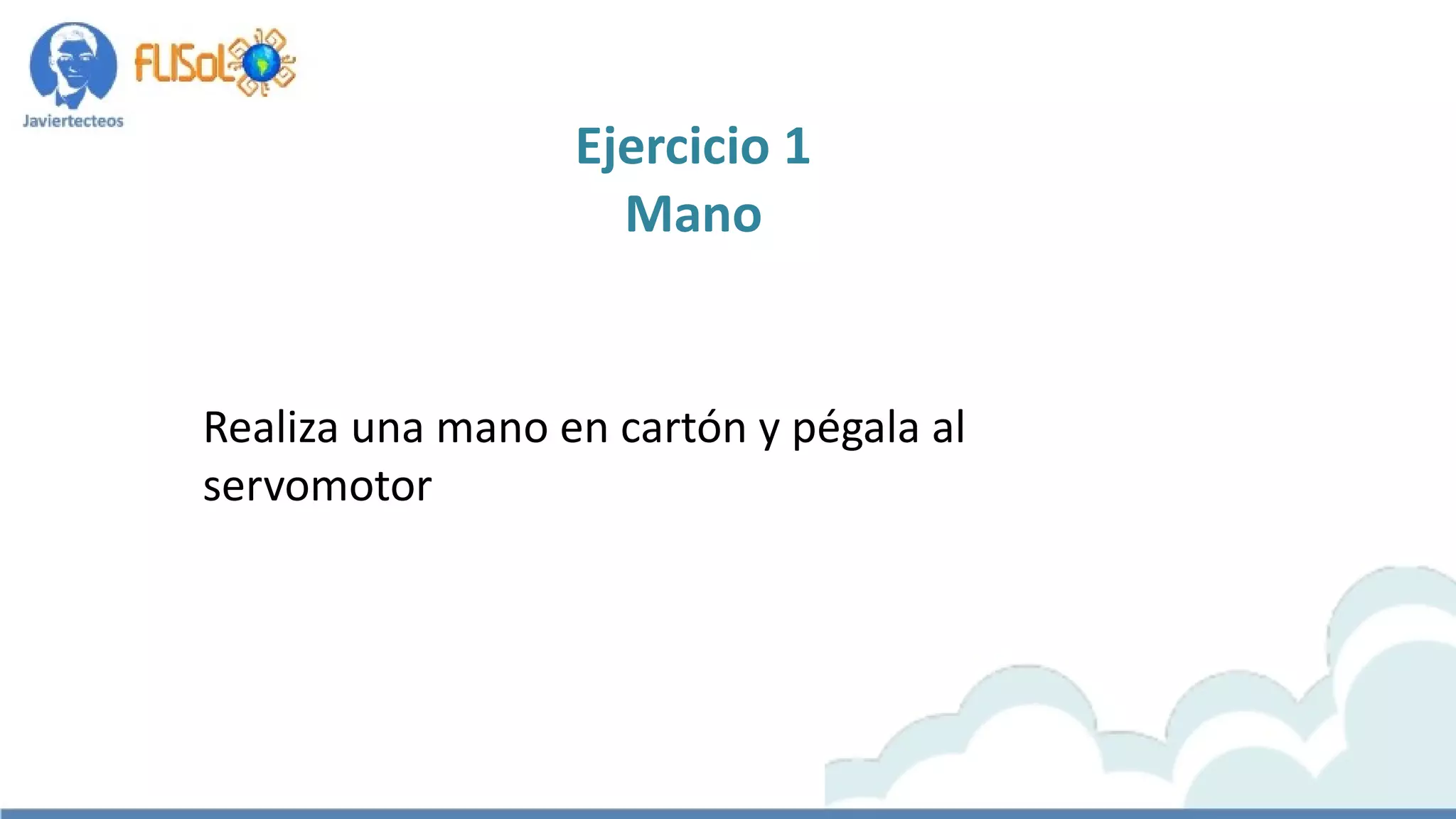

- 46. Realiza una manoen cartón y pégala al servomotor Ejercicio 1 Mano
- 47. Realiza una manoen cartón y pégala al servomotor Y haz que salude 3 veces

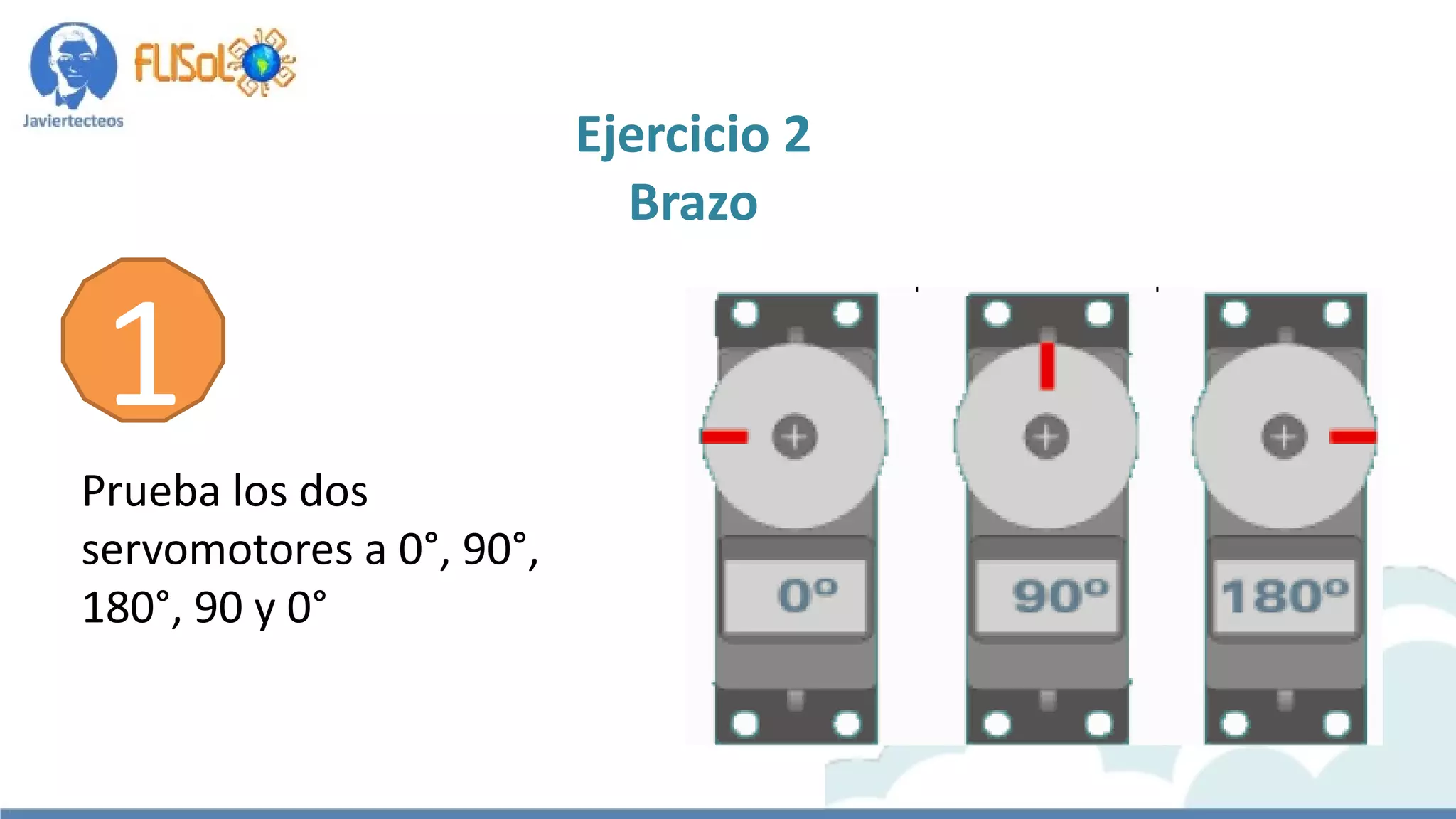

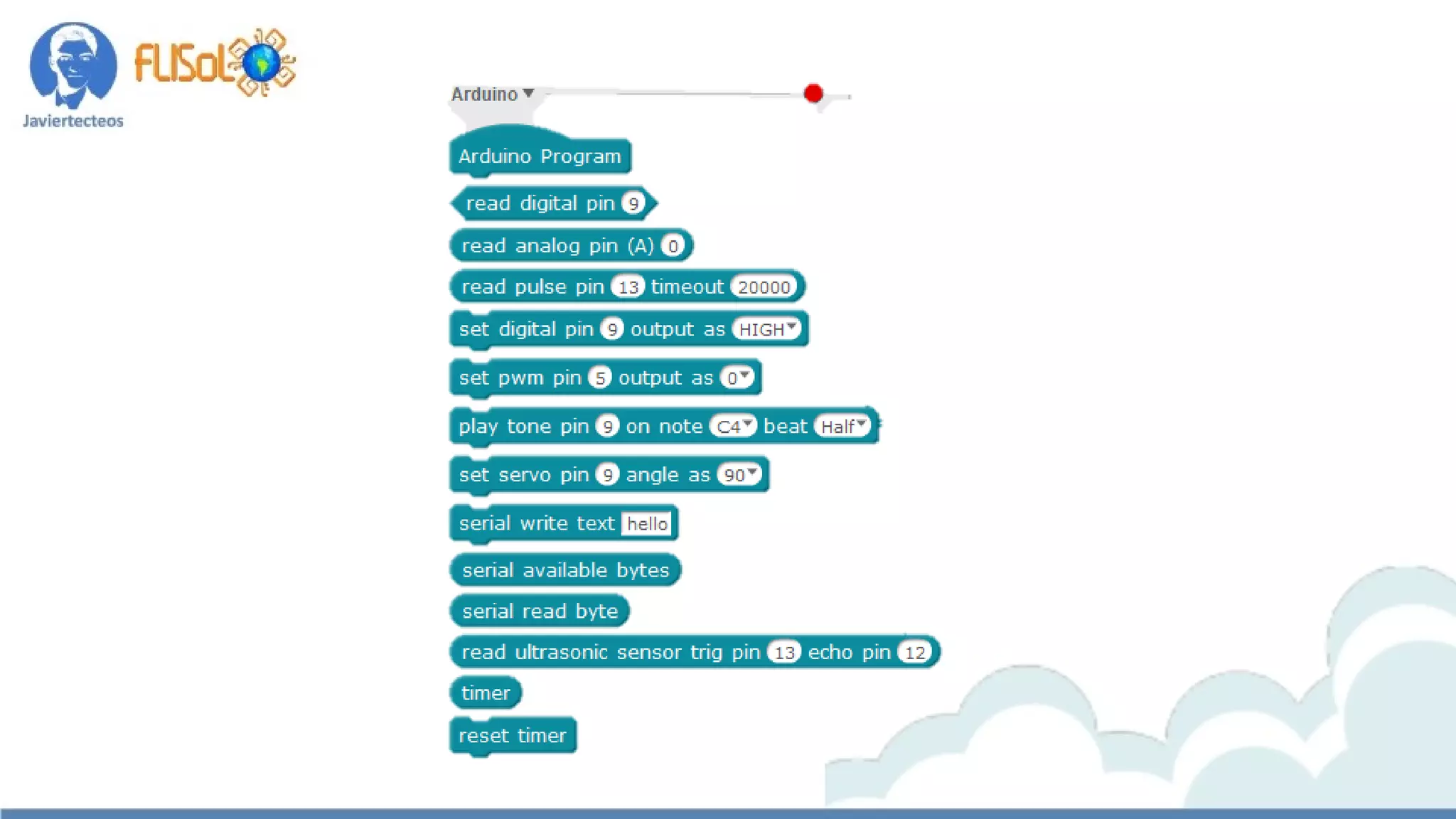

- 51. Prueba los dos servomotoresa 0°, 90°, 180°, 90 y 0° Ejercicio 2 Brazo 1

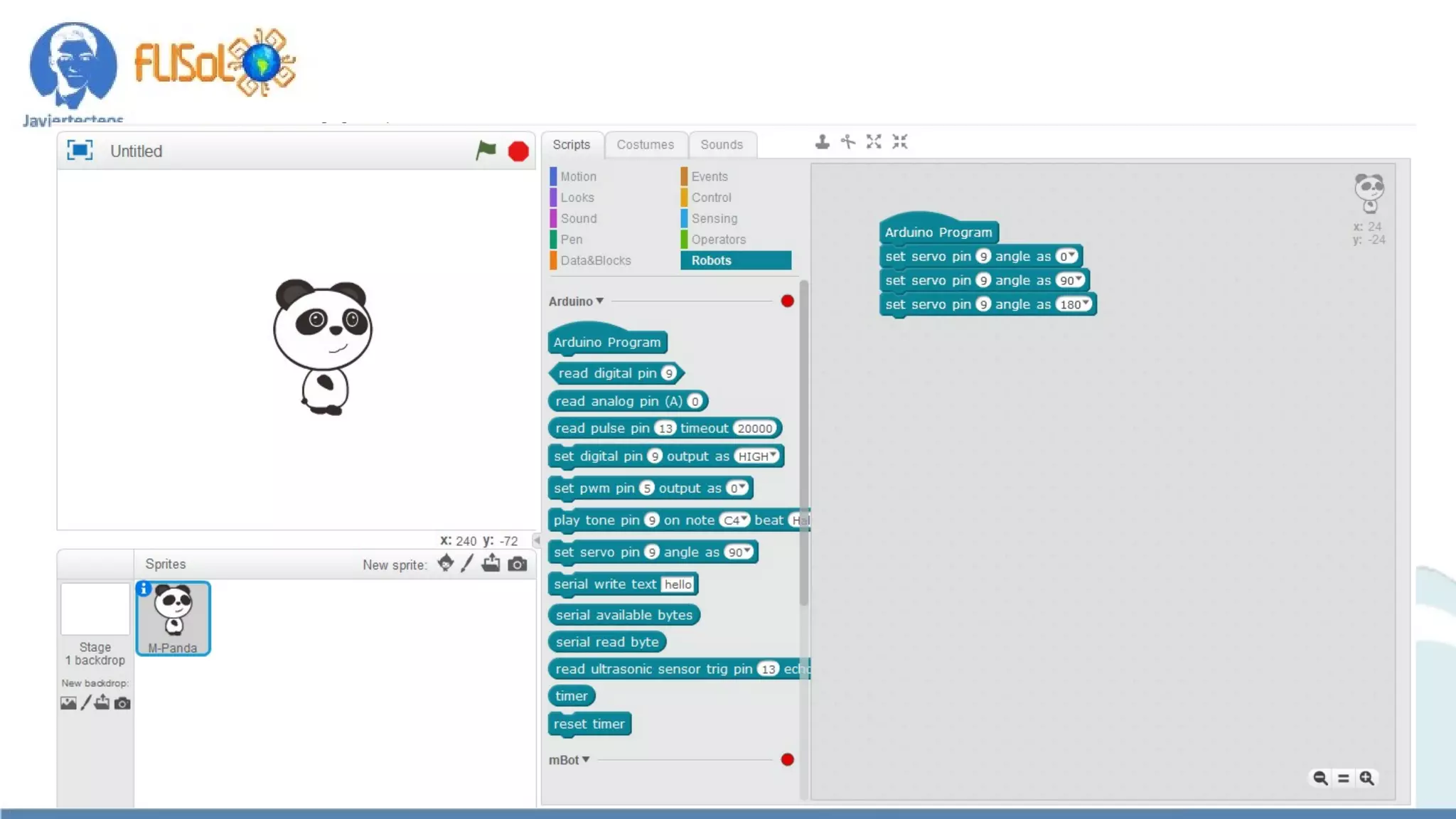

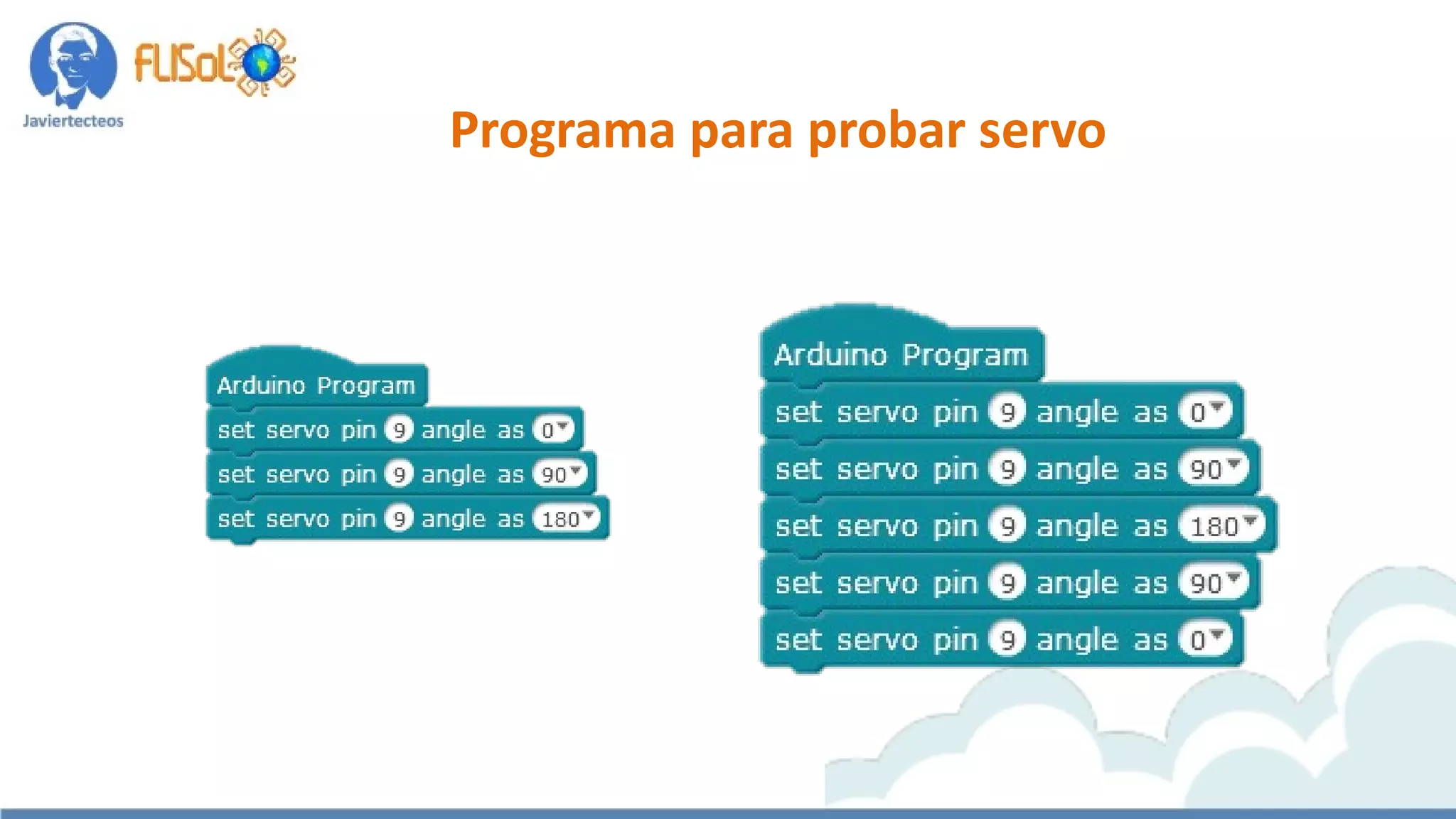

- 52. Programa para probarservo

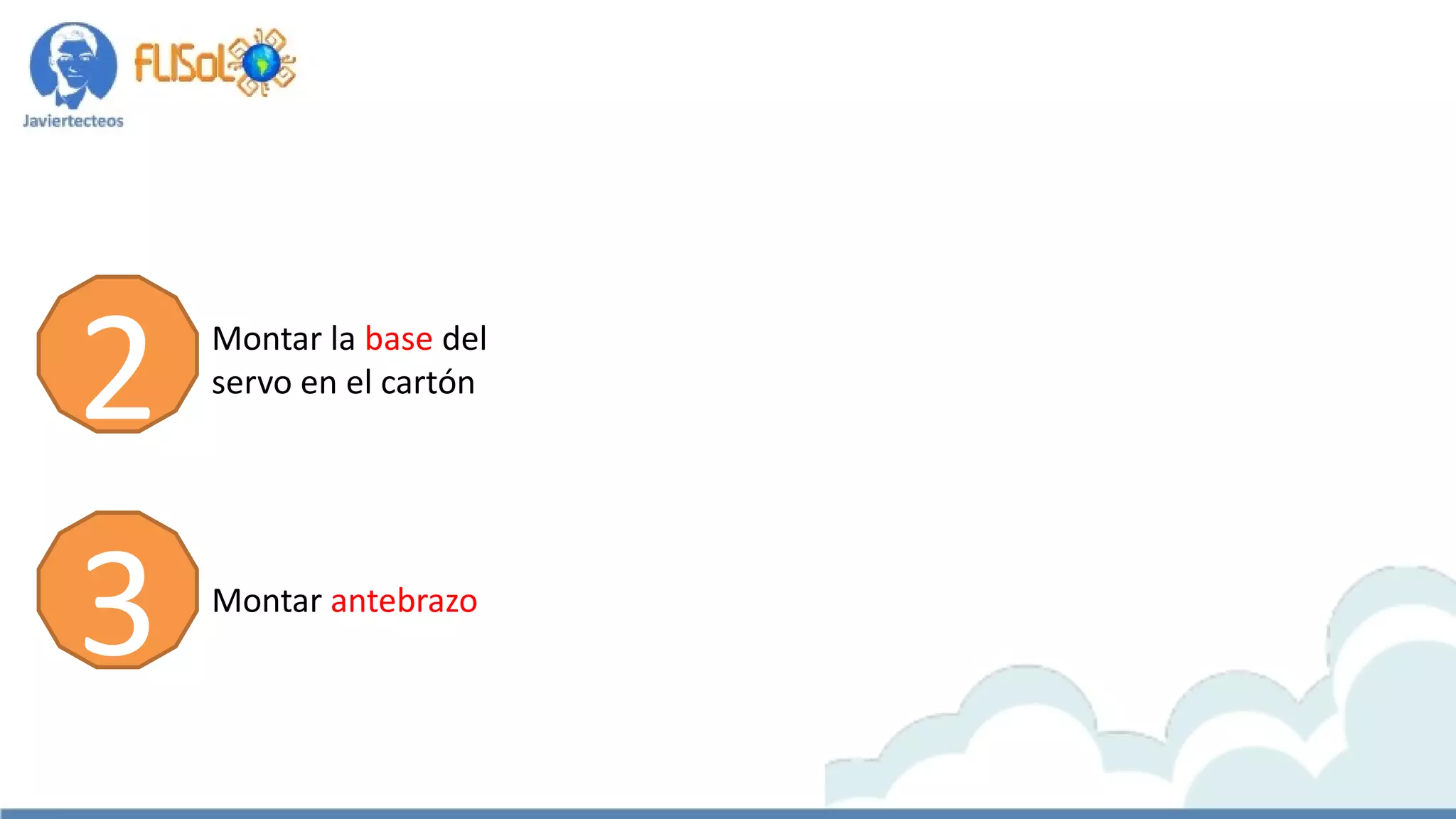

- 53. Montar la basedel servo en el cartón Montar antebrazo 2 3

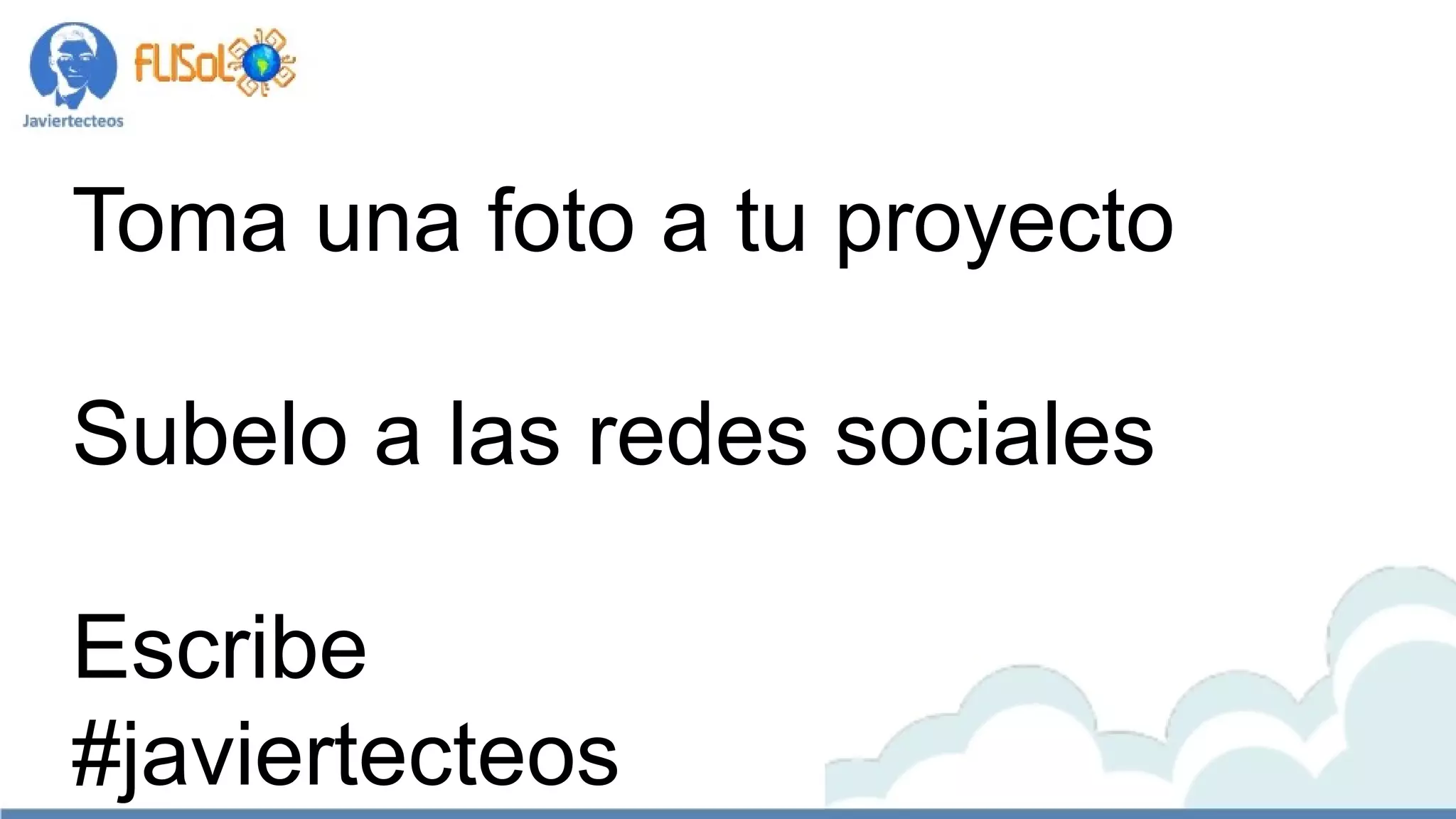

- 54. Toma una fotoa tu proyecto Subelo a las redes sociales Escribe #javiertecteos
- 55.

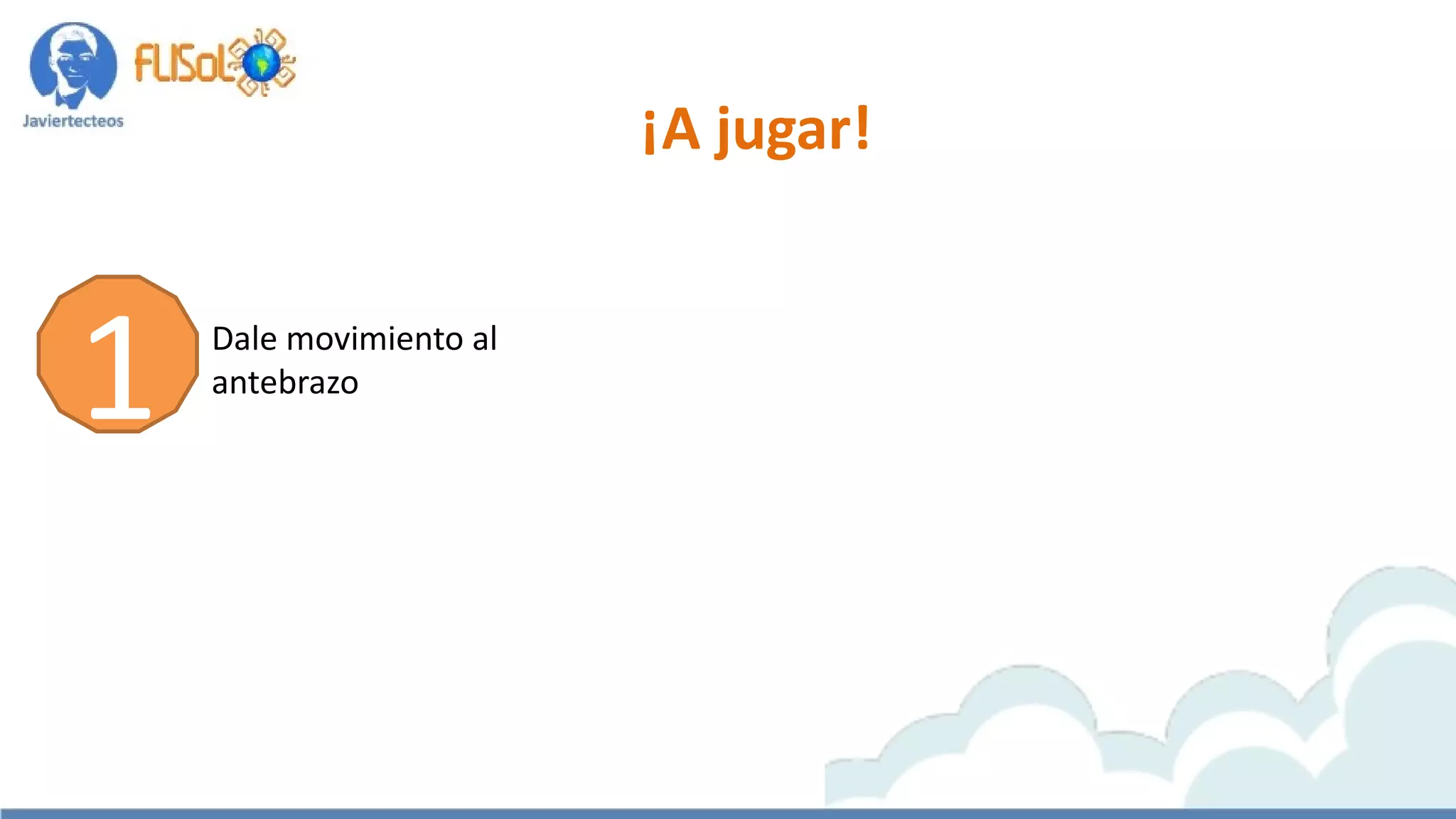

- 56. ¡A jugar! Dale movimientoal antebrazo 1

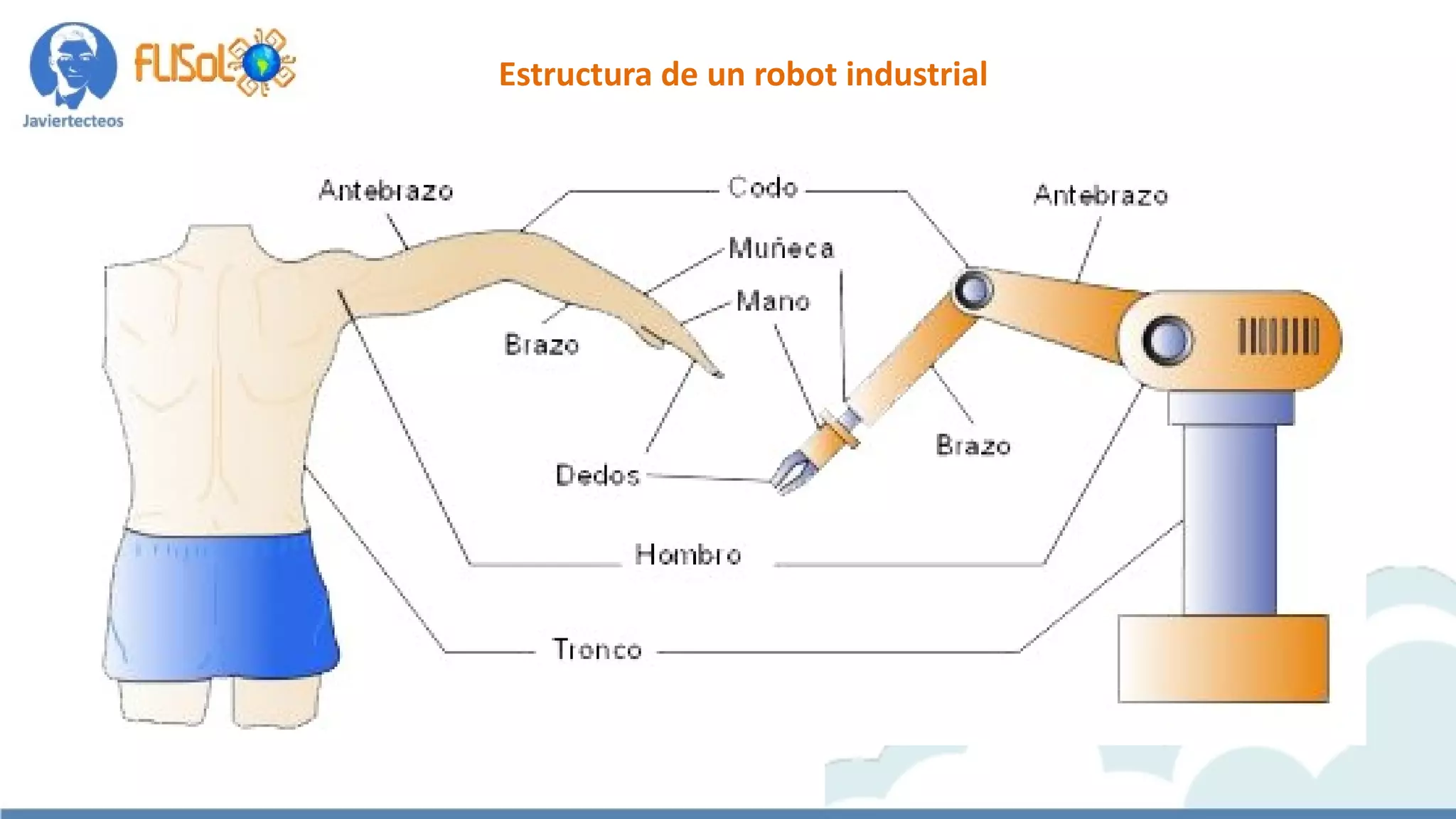

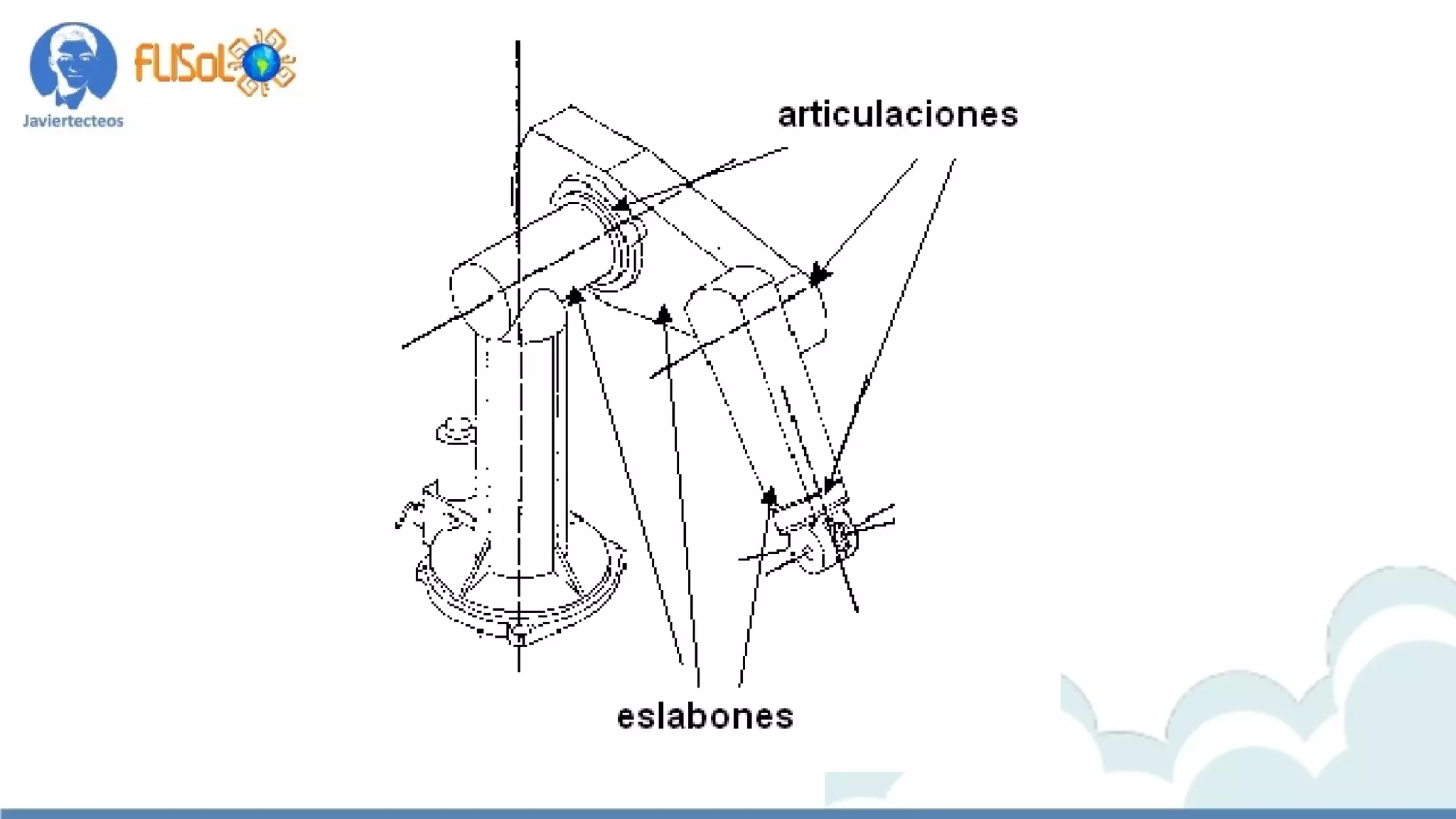

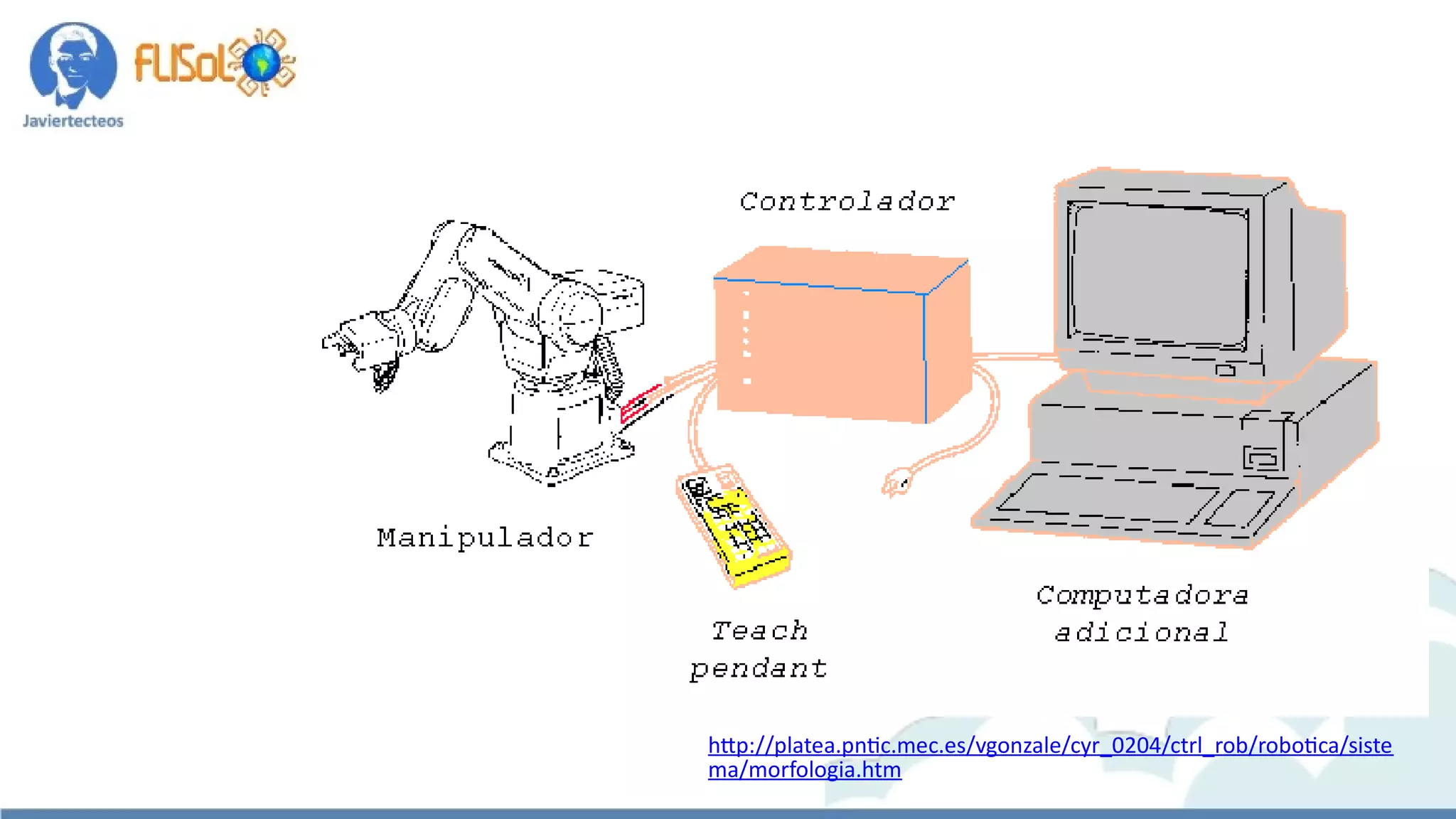

- 57. Estructura de unrobot industrial
- 58.

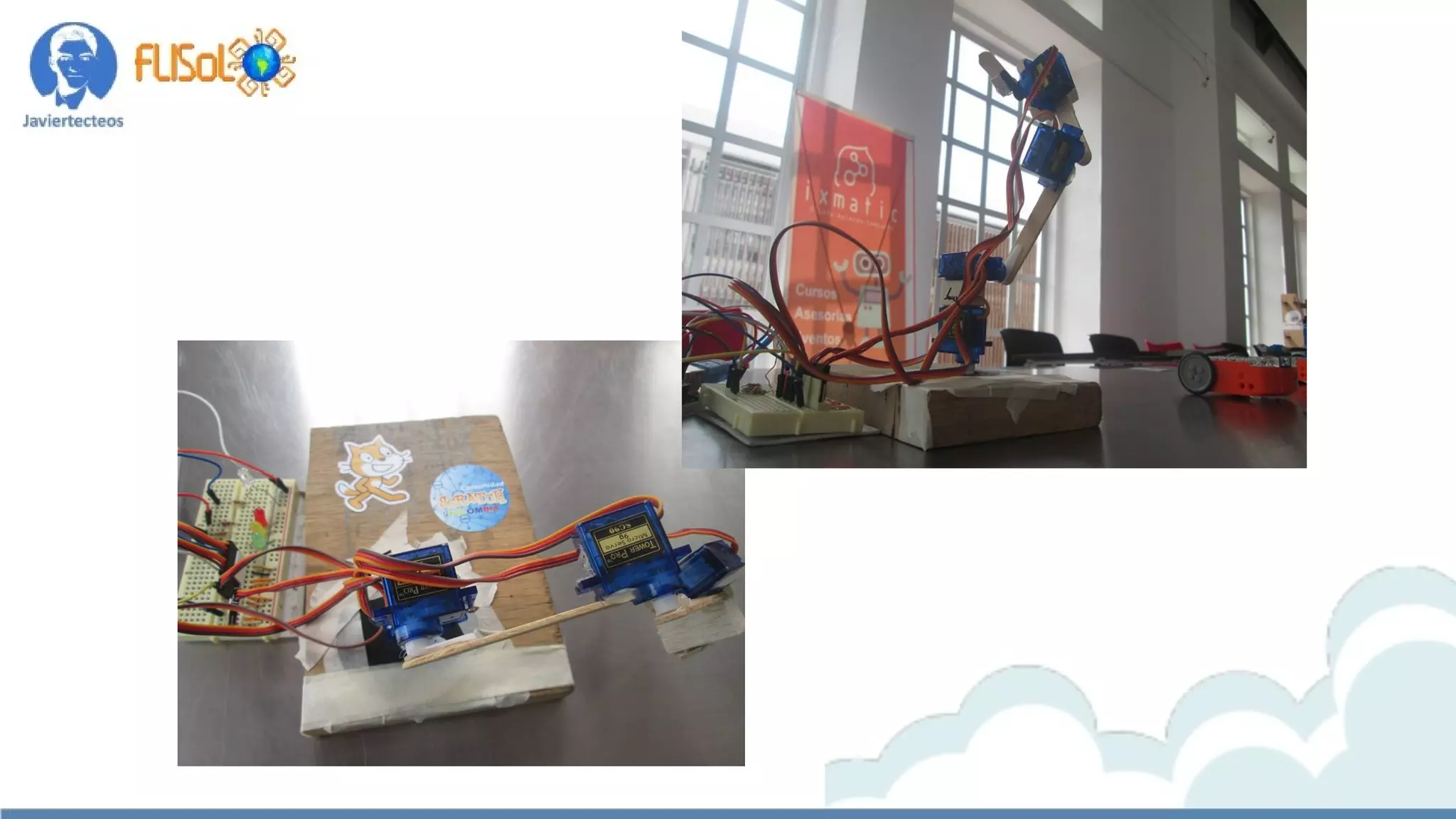

- 61. Mueve la basey el antebrazo de manera libre 2

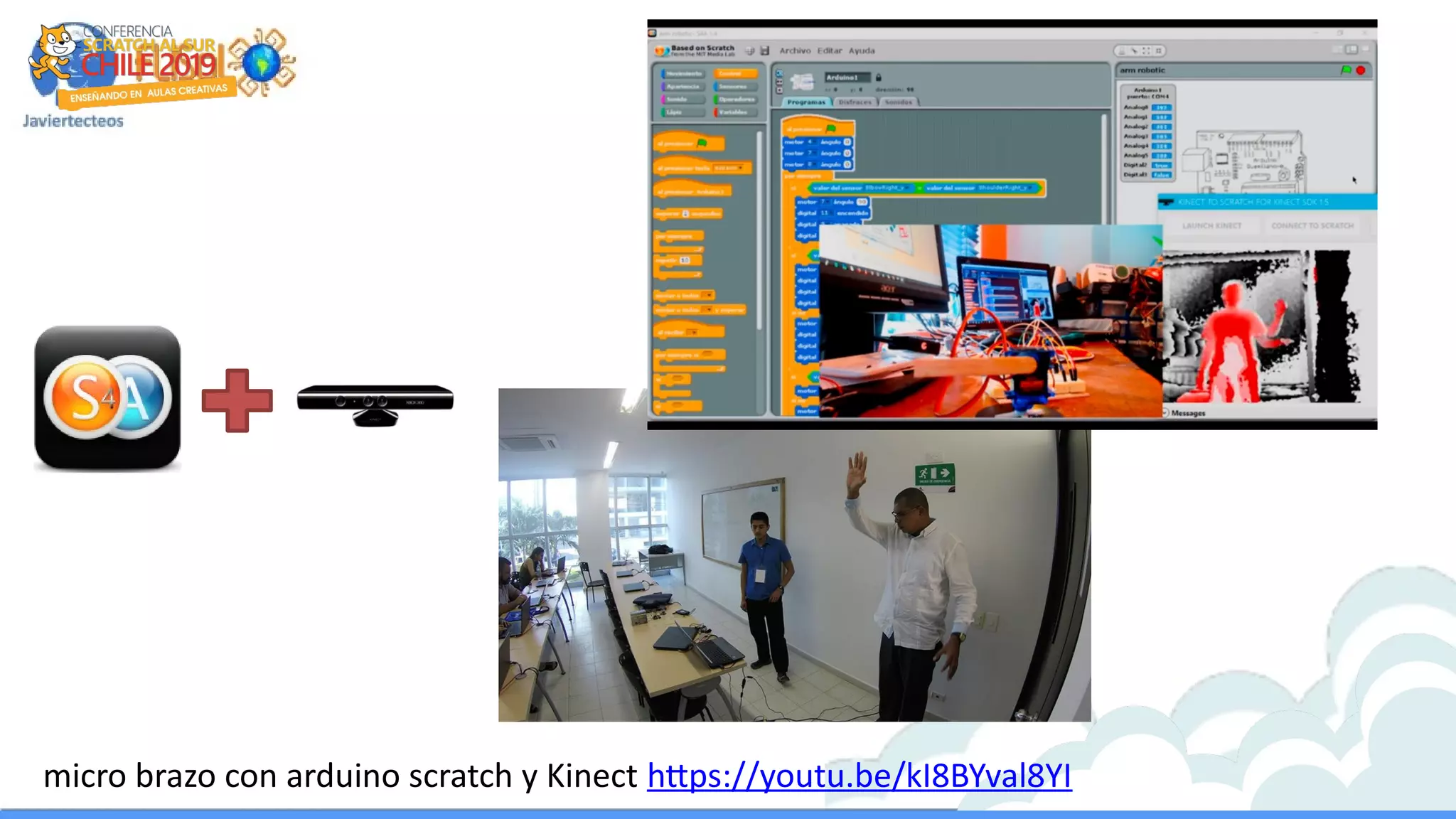

- 64. micro brazo conarduino scratch y Kinect https://youtu.be/kI8BYval8YI
- 65.

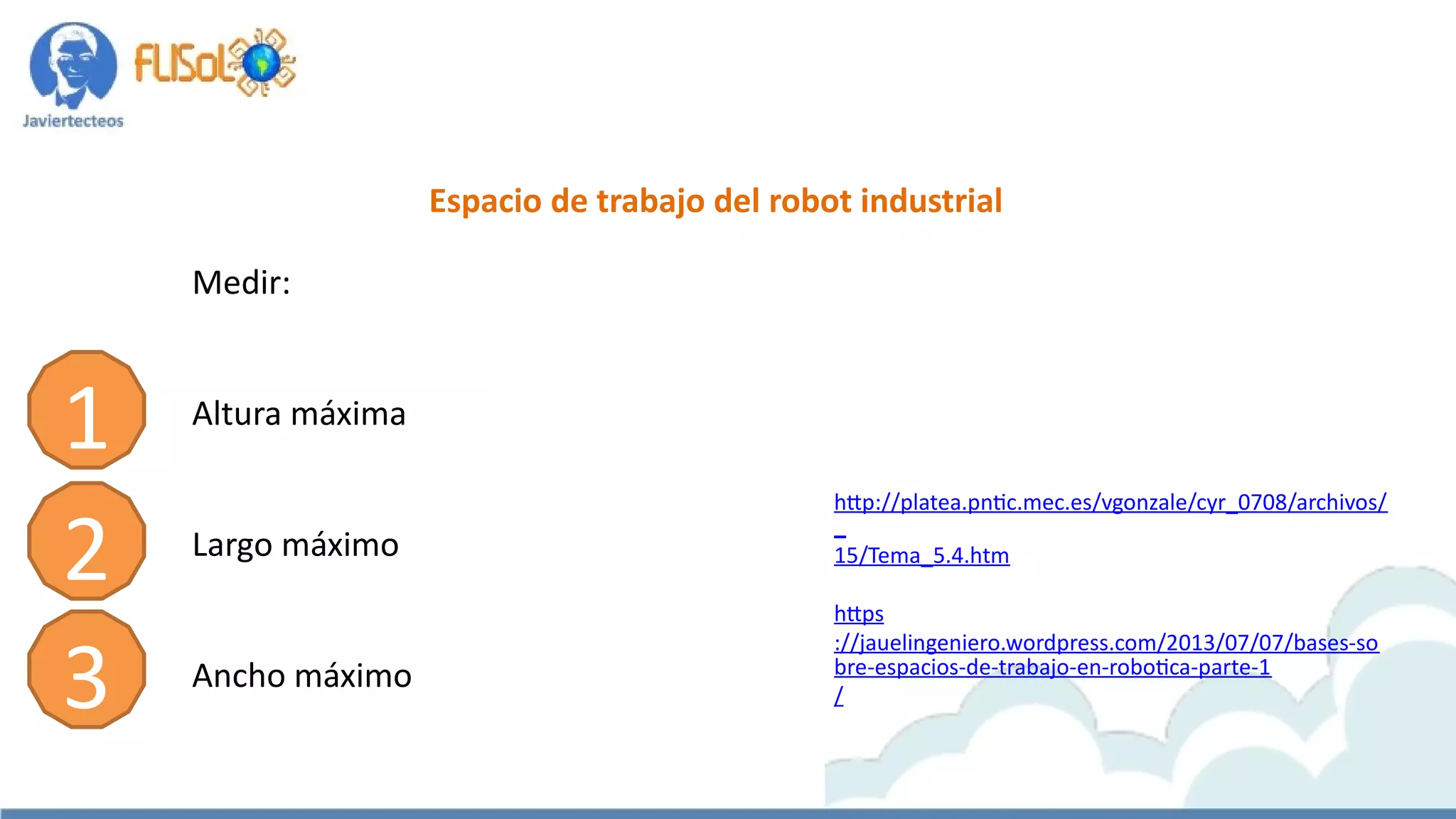

- 66. Espacio de trabajodel robot industrial Medir: Altura máxima Largo máximo Ancho máximo http://platea.pntic.mec.es/vgonzale/cyr_0708/archivos/ _ 15/Tema_5.4.htm https ://jauelingeniero.wordpress.com/2013/07/07/bases-so bre-espacios-de-trabajo-en-robotica-parte-1 / 1 2 3

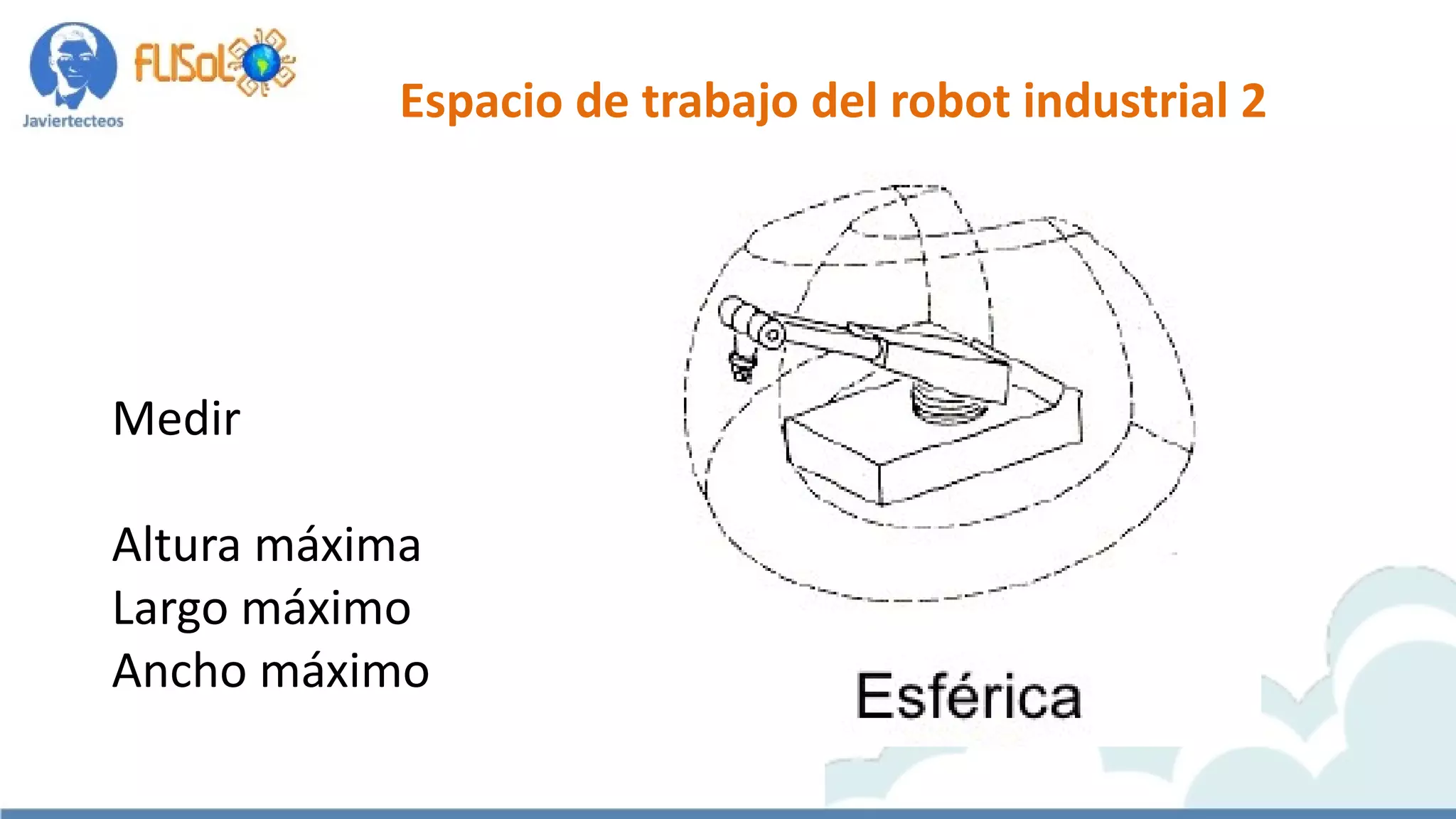

- 67. Espacio de trabajodel robot industrial 2 Medir Altura máxima Largo máximo Ancho máximo

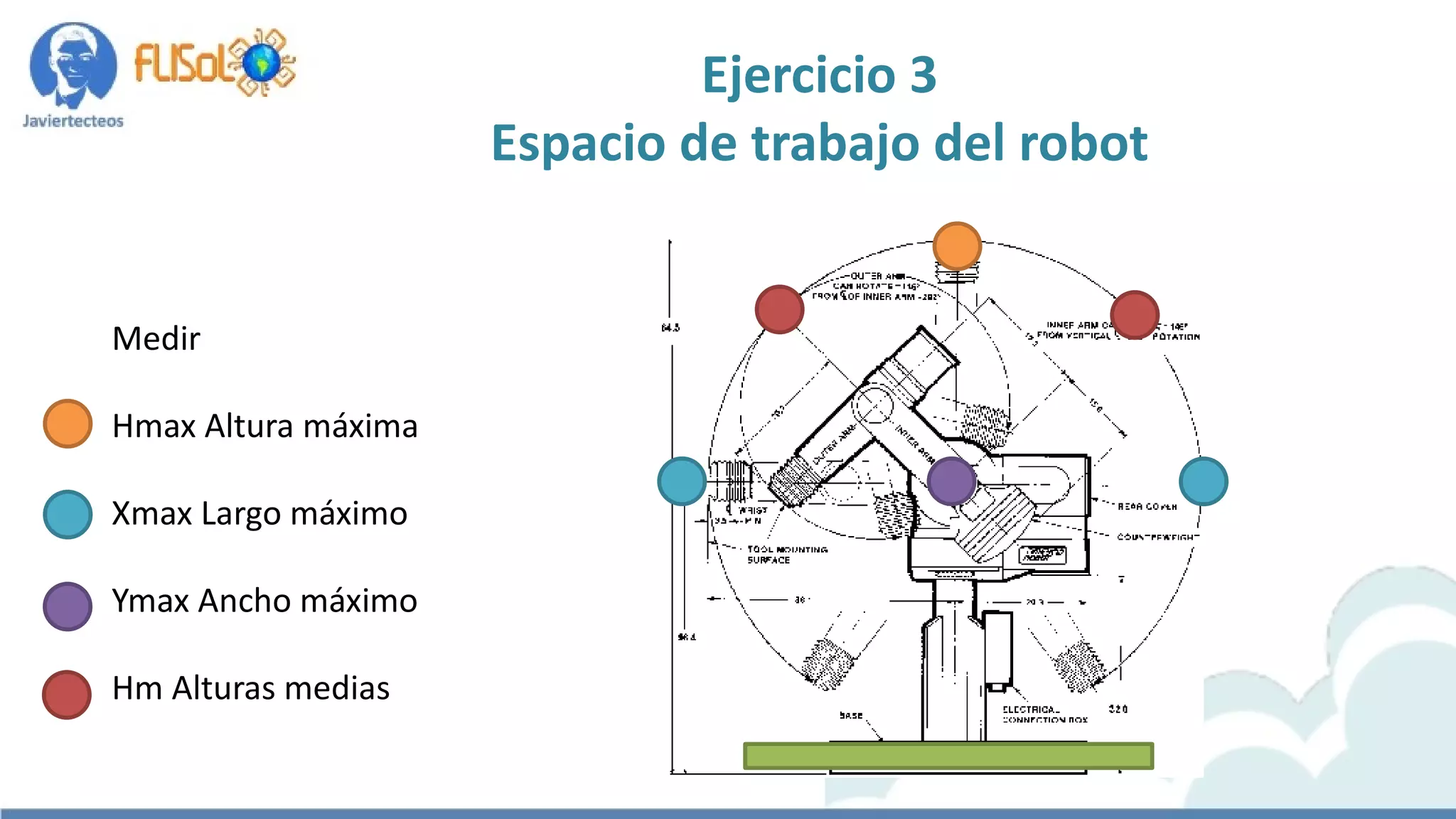

- 68. Medir Hmax Altura máxima XmaxLargo máximo Ymax Ancho máximo Hm Alturas medias Ejercicio 3 Espacio de trabajo del robot

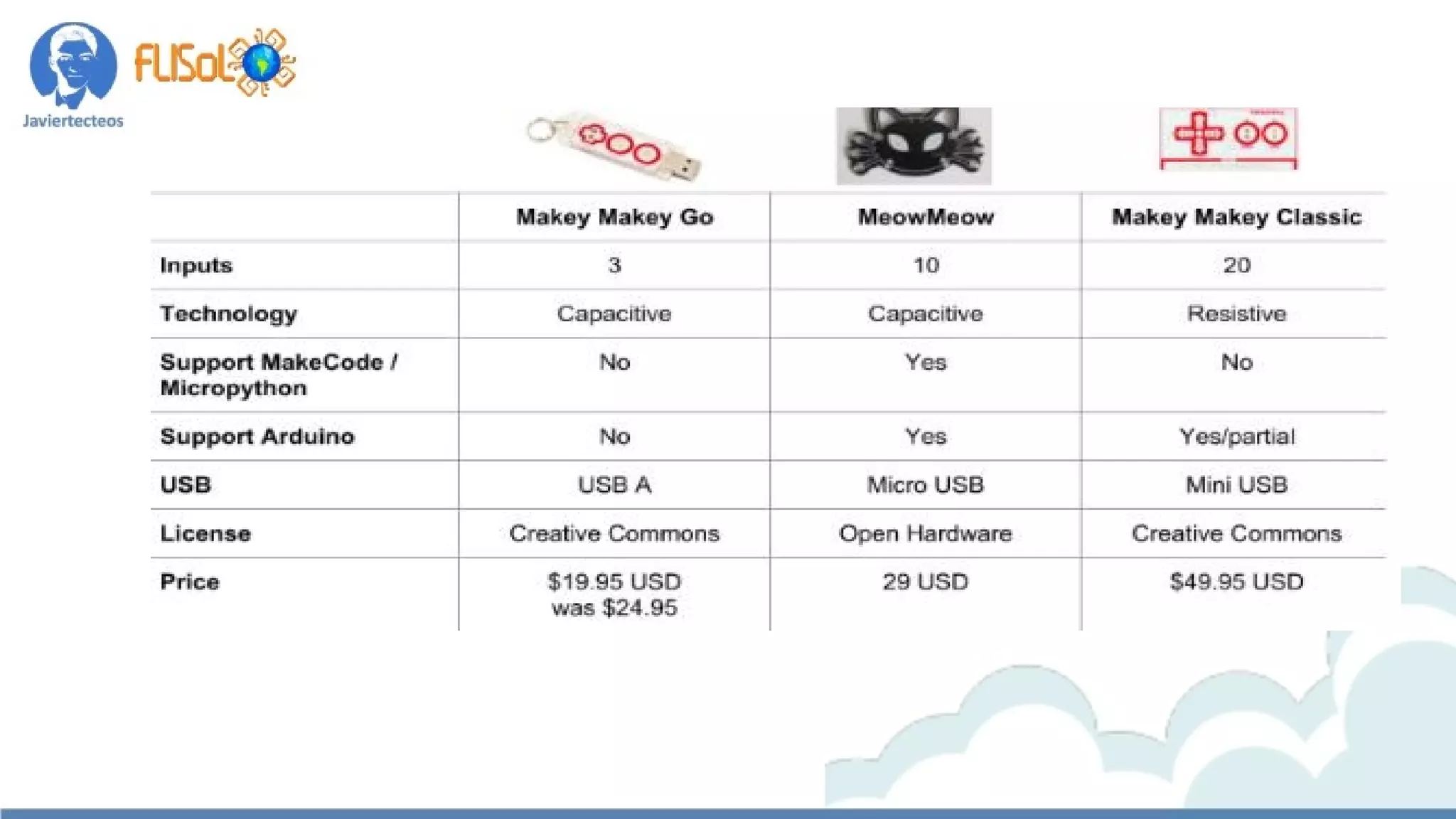

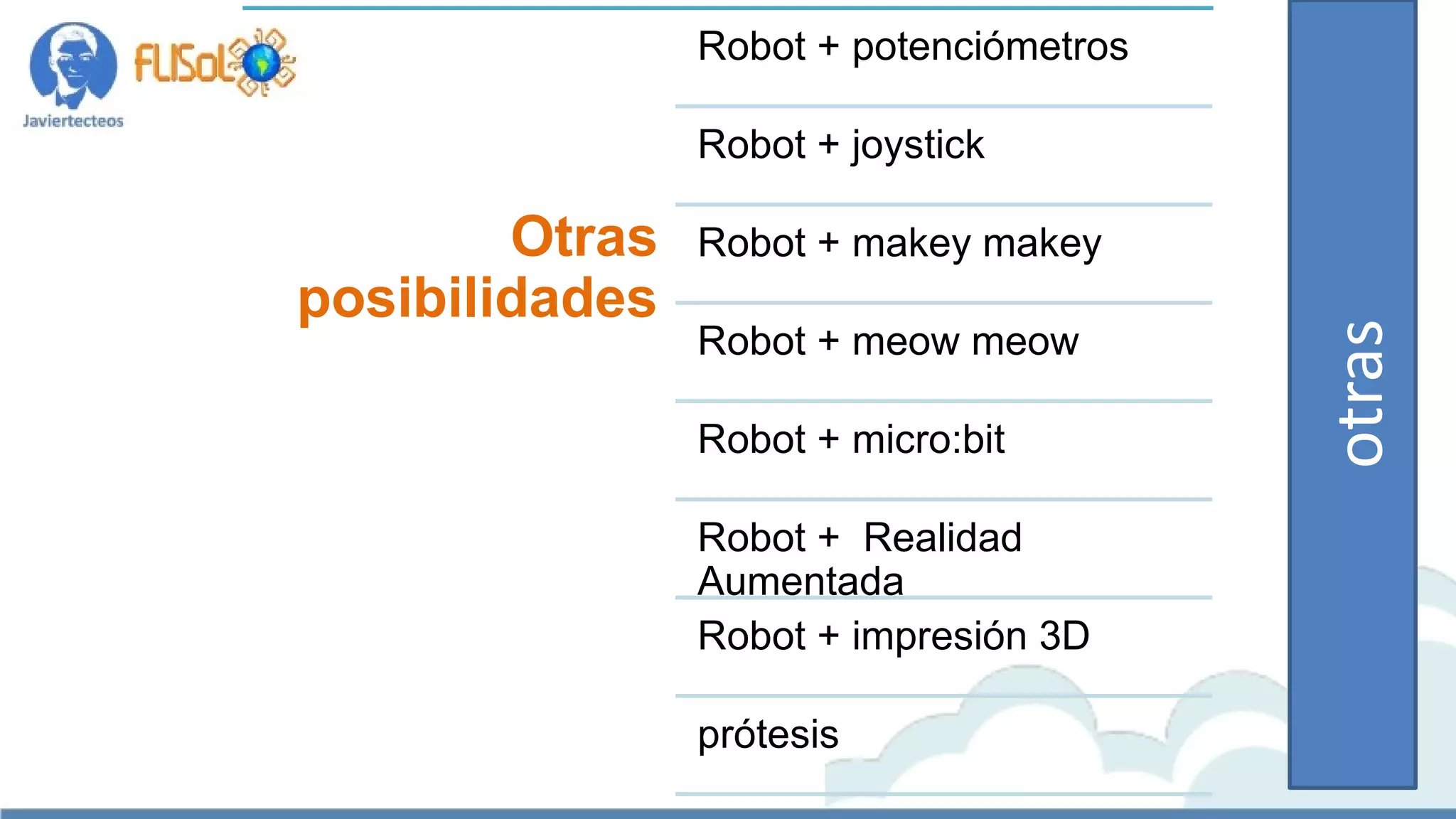

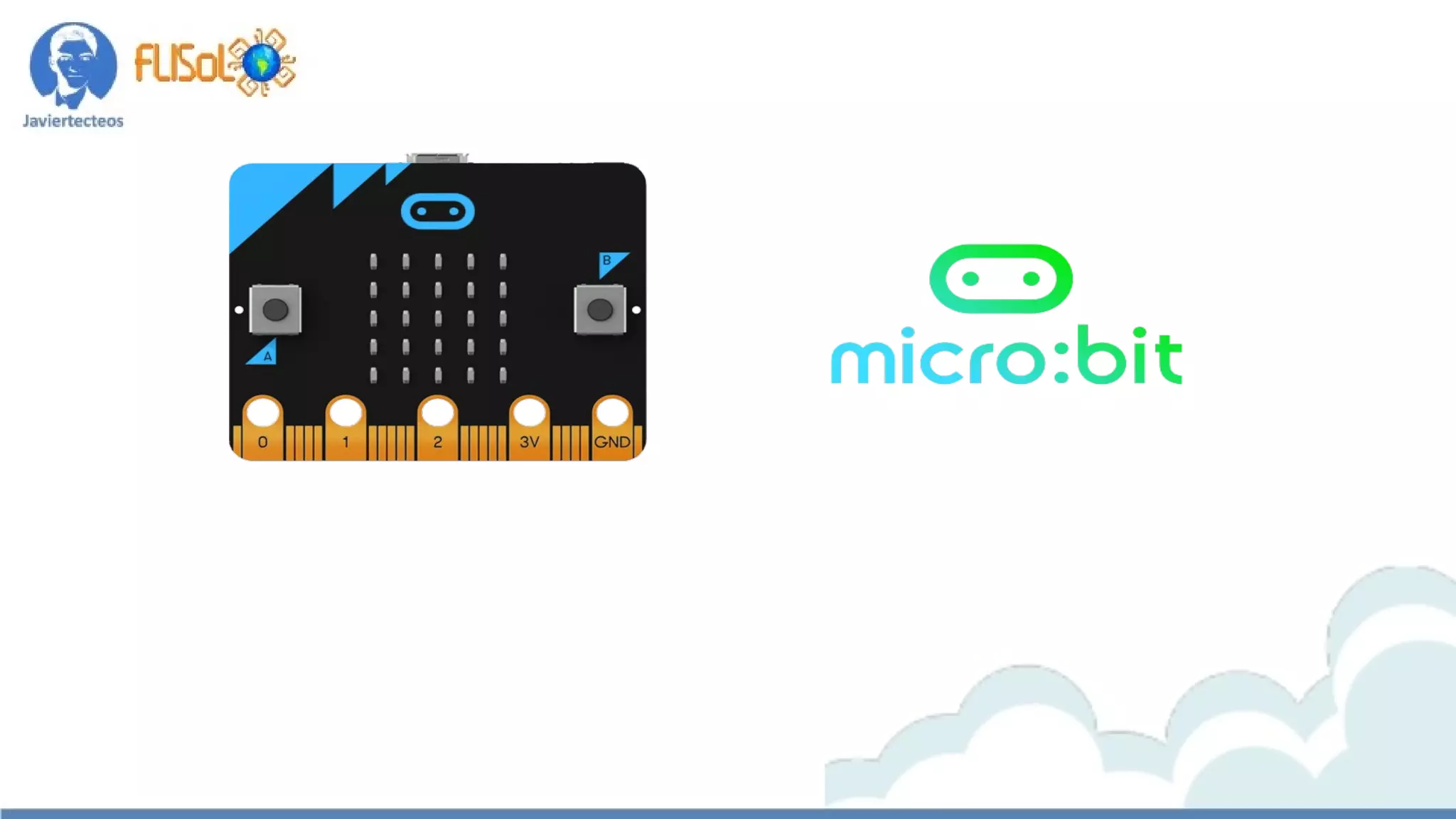

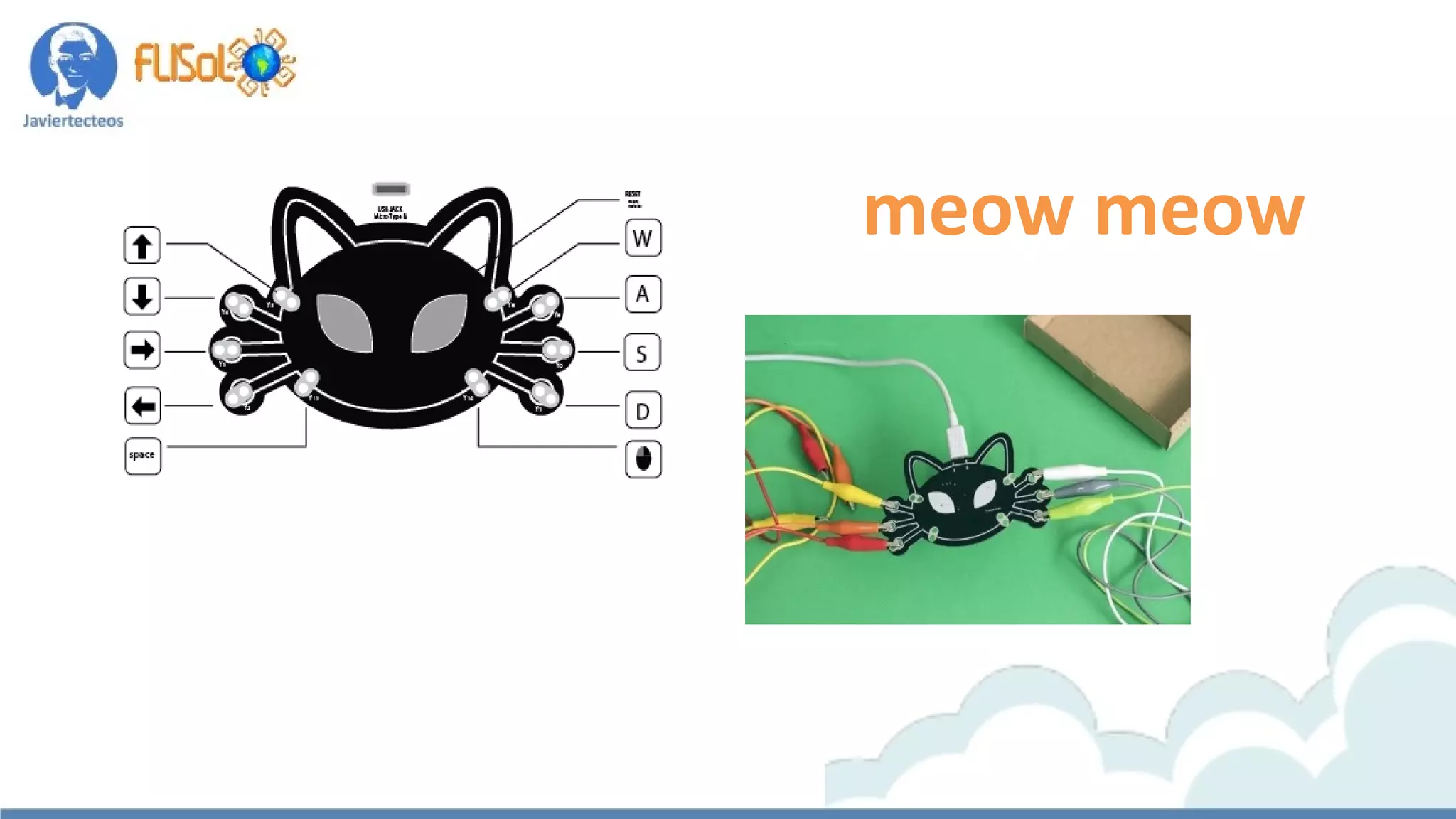

- 70. Otras posibilidades Robot + potenciómetros Robot+ joystick Robot + makey makey Robot + meow meow Robot + micro:bit Robot + Realidad Aumentada Robot + impresión 3D prótesis otras
- 71.

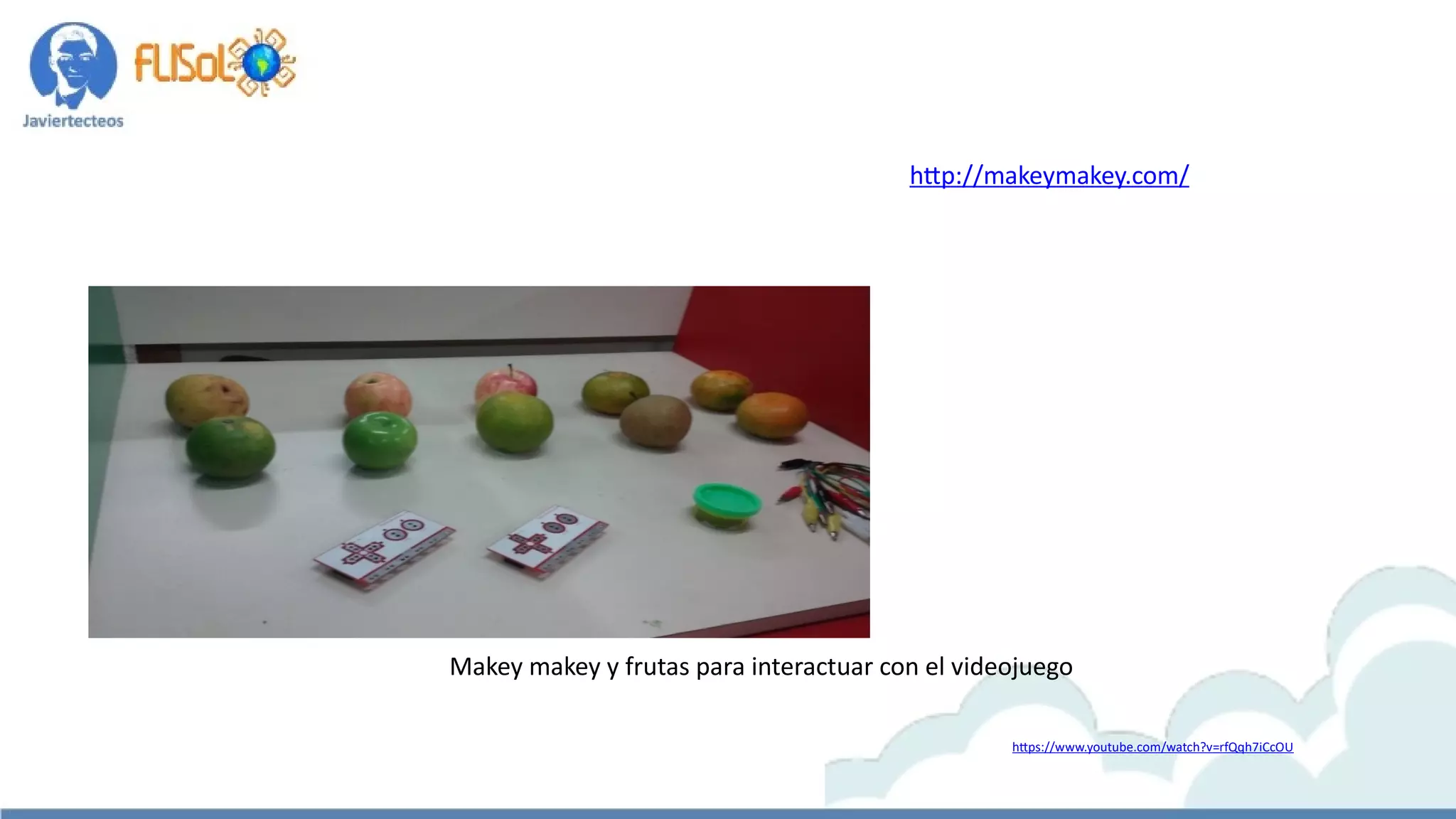

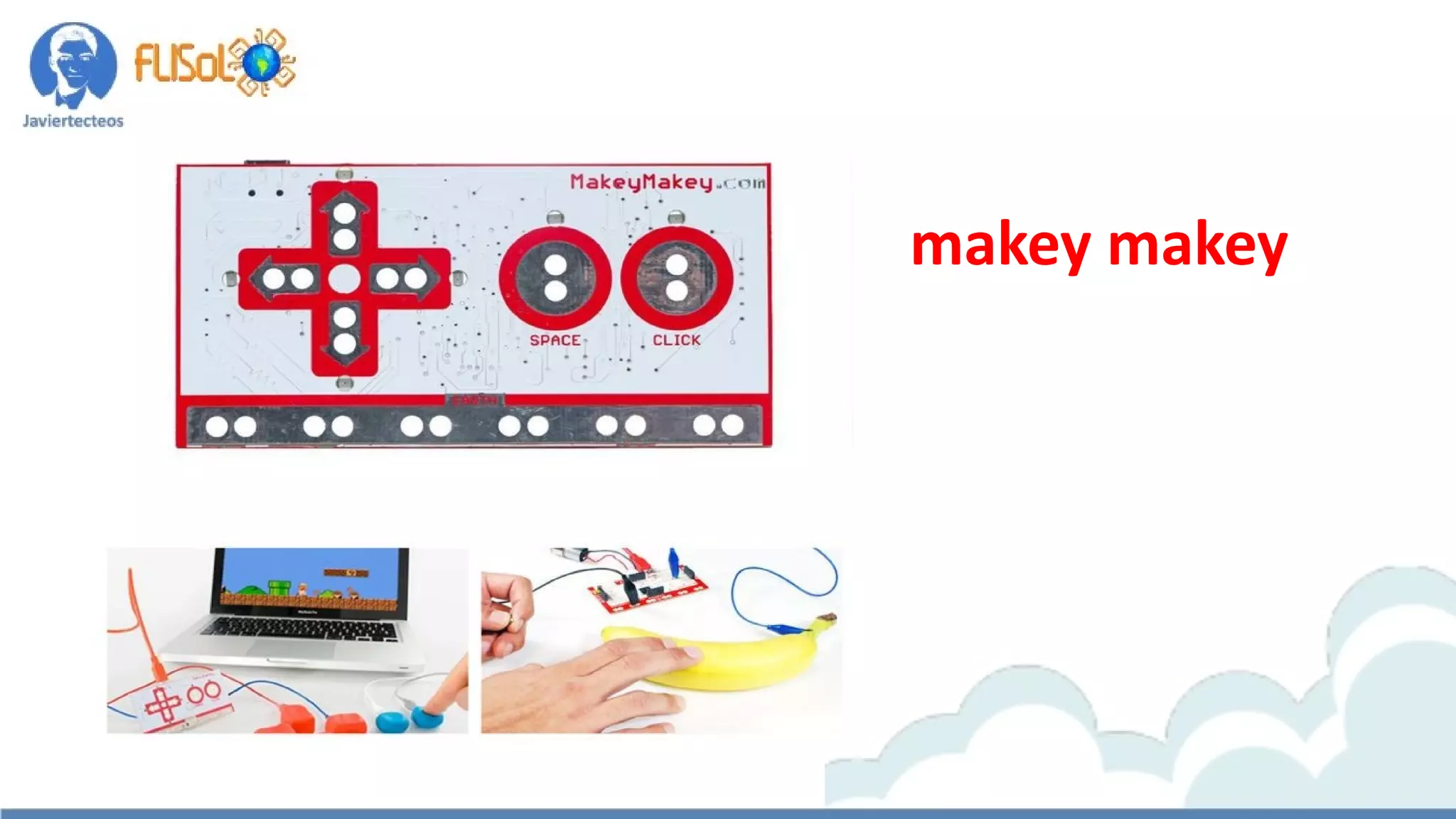

- 72. Makey makey yfrutas para interactuar con el videojuego http://makeymakey.com/ https://www.youtube.com/watch?v=rfQqh7iCcOU
- 73.
- 76. AR Spot Scratch 2.0 kinect2Scratch ScratchRealidad Aumentada

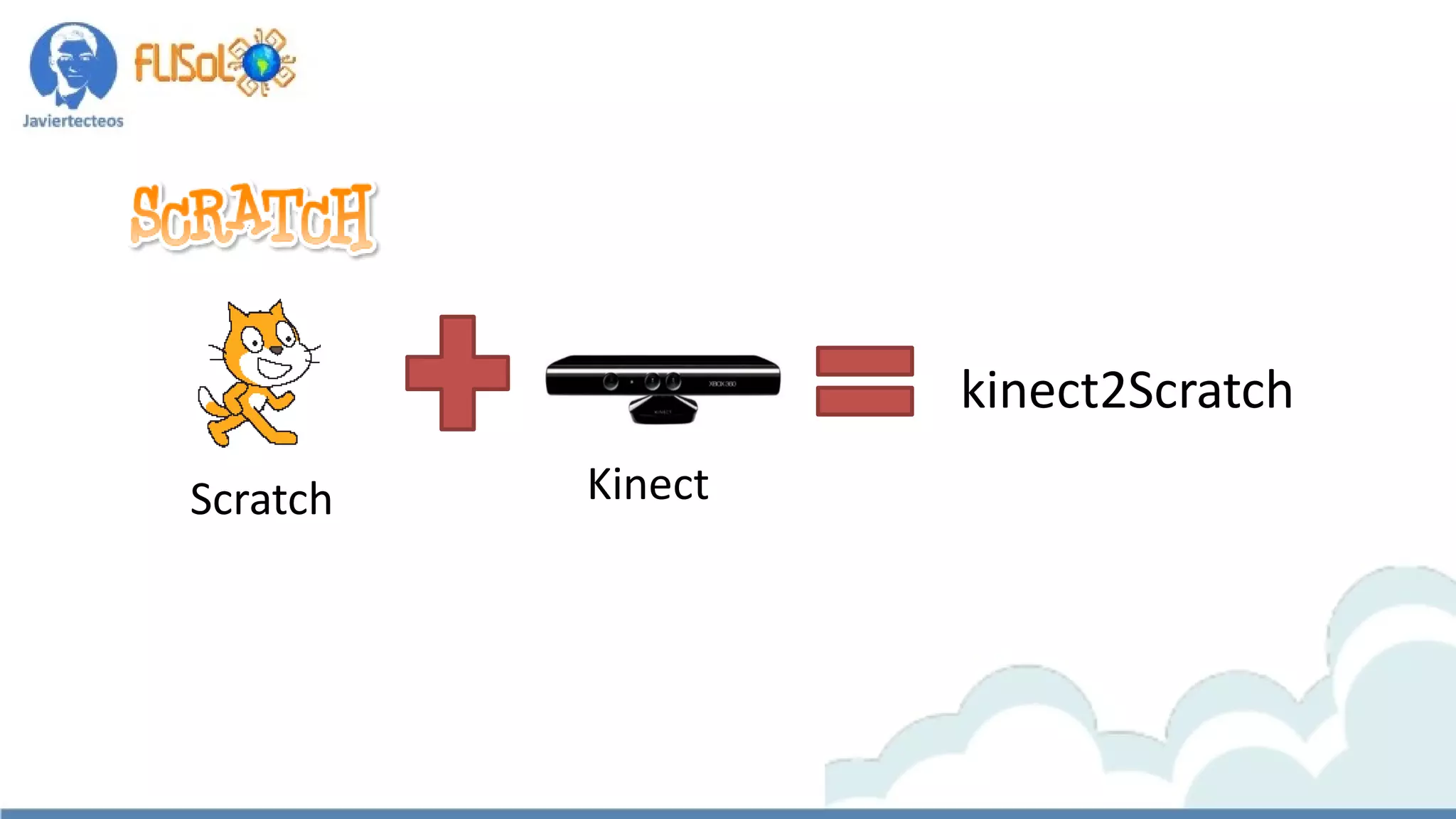

- 77.
- 78. Kinect 2 Scratch Versión1 – 2012 Versión 2 – 2015 Versión X - 2017 Stephen Howell shows the Kinect to the audience at Scratch@MIT Conference 2012. Dr. Sugiura & Prof. Kishi are also pictured. @saorog

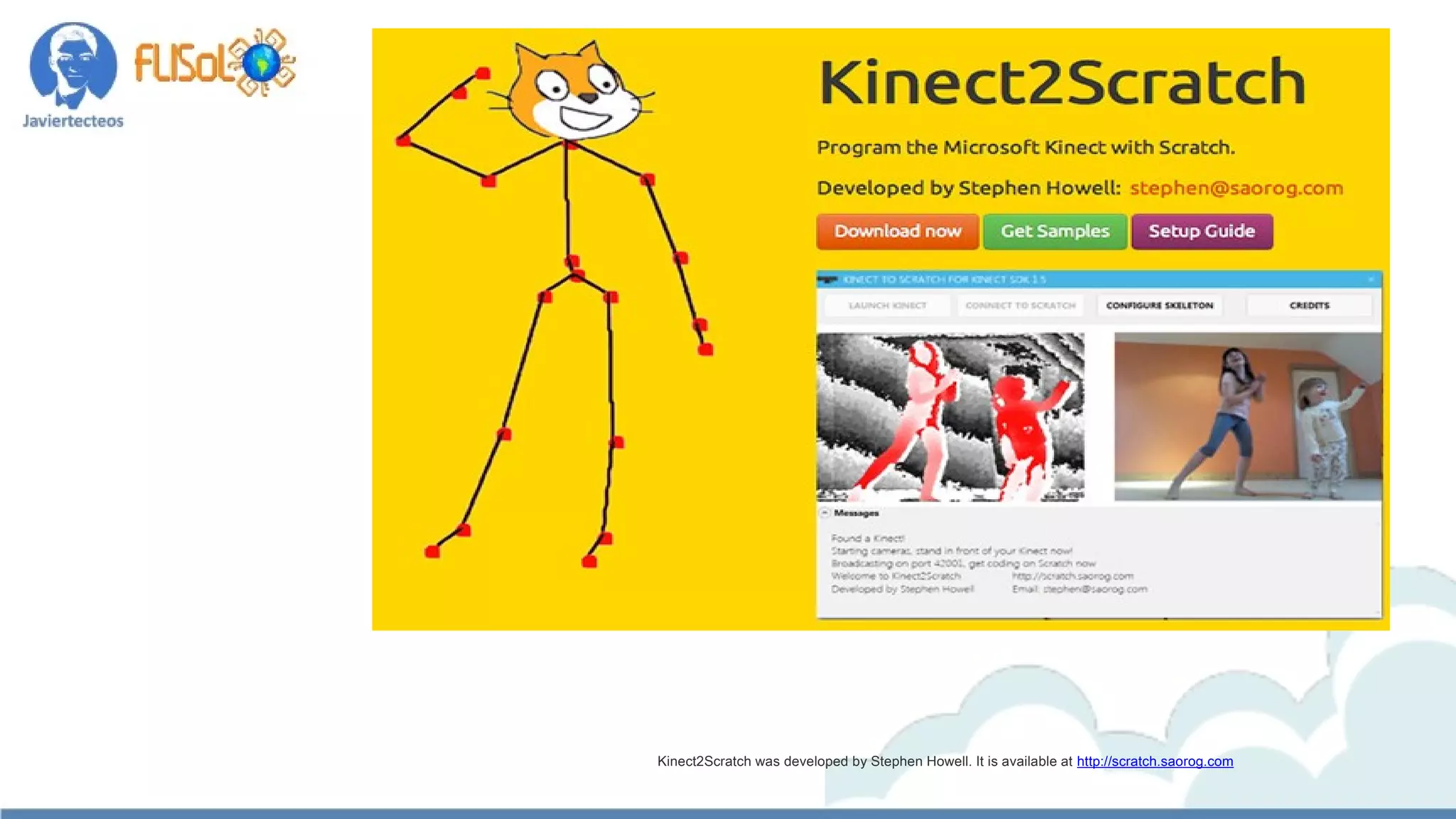

- 79. Kinect2Scratch was developedby Stephen Howell. It is available at http://scratch.saorog.com
- 80. Scratch con Kinect RoboticPeople Fest 2015 En USB Bogotá SOFA 2015 en Corferias

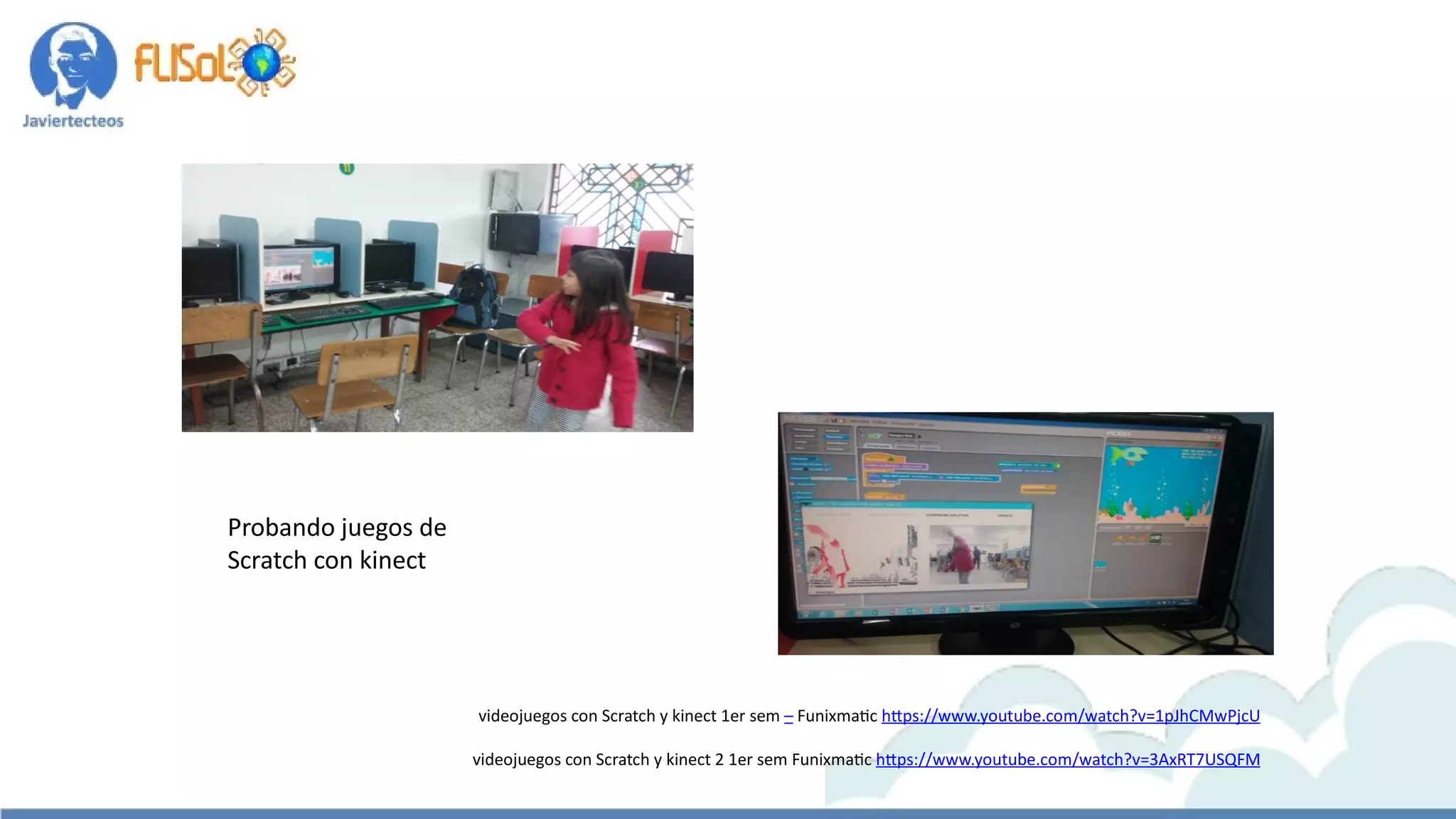

- 81. Probando juegos de Scratchcon kinect videojuegos con Scratch y kinect 1er sem – Funixmatic https://www.youtube.com/watch?v=1pJhCMwPjcU videojuegos con Scratch y kinect 2 1er sem Funixmatic https://www.youtube.com/watch?v=3AxRT7USQFM
- 82.

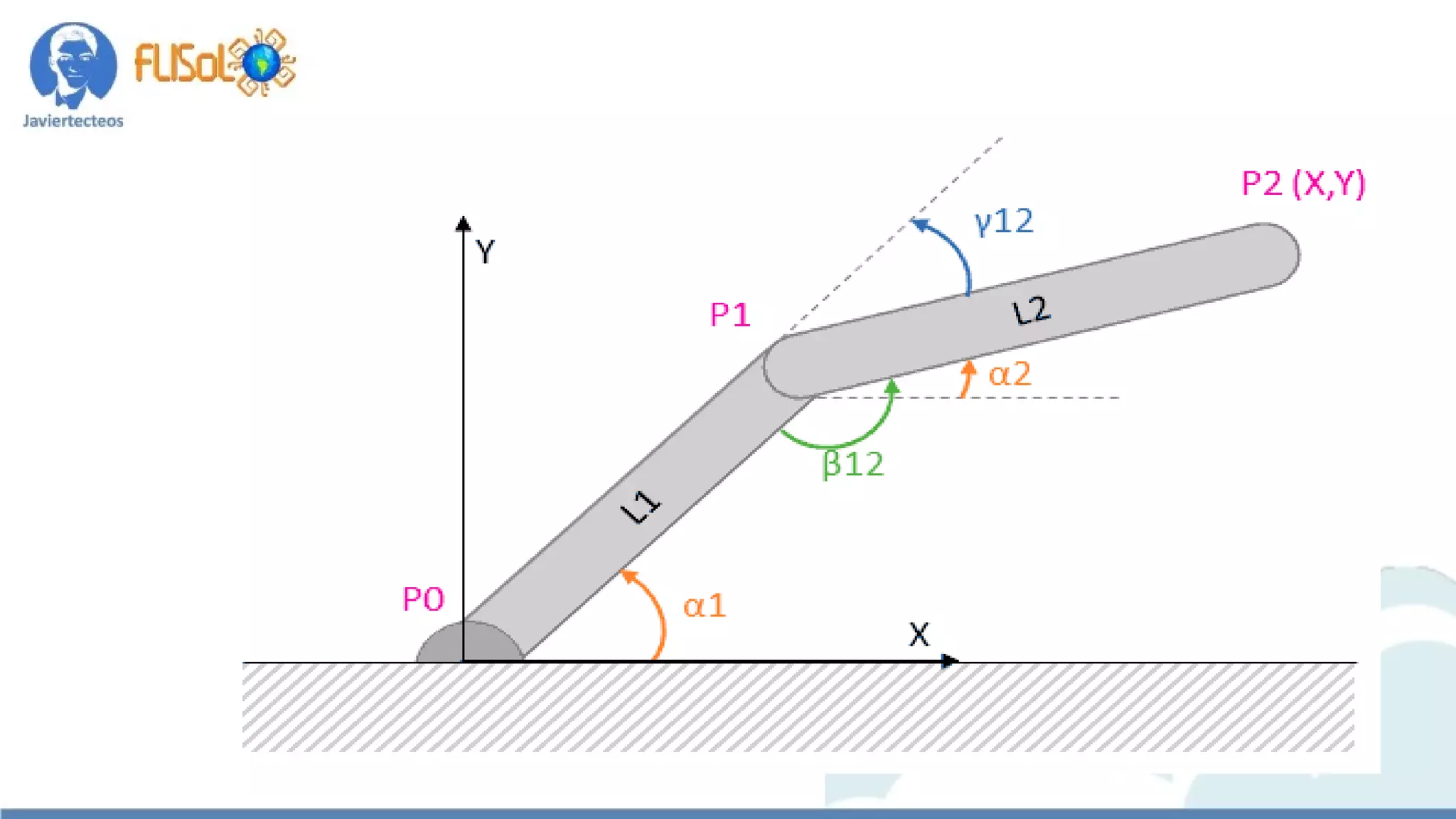

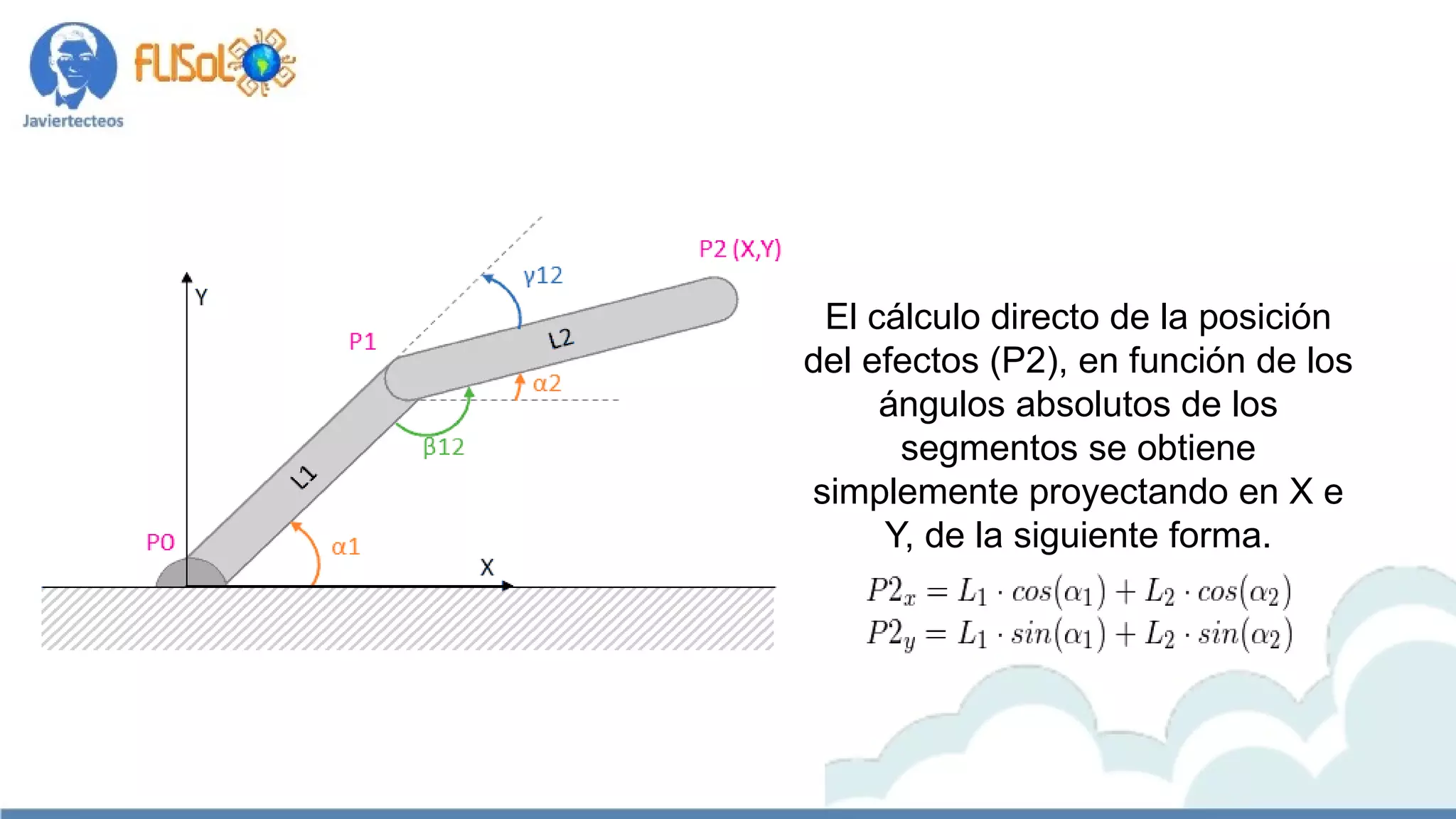

- 84. El cálculo directode la posición del efectos (P2), en función de los ángulos absolutos de los segmentos se obtiene simplemente proyectando en X e Y, de la siguiente forma.

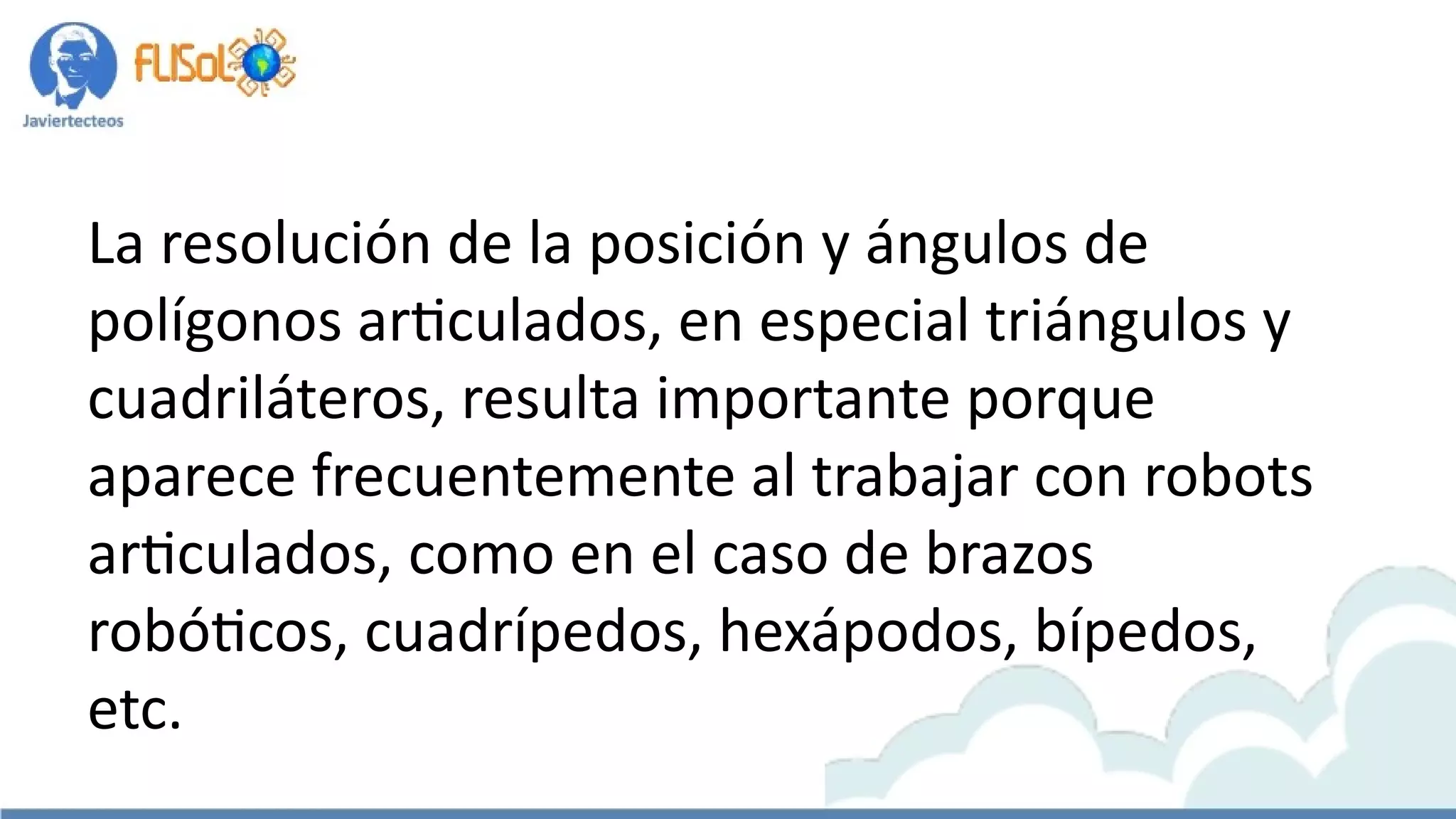

- 85. La resolución dela posición y ángulos de polígonos articulados, en especial triángulos y cuadriláteros, resulta importante porque aparece frecuentemente al trabajar con robots articulados, como en el caso de brazos robóticos, cuadrípedos, hexápodos, bípedos, etc.

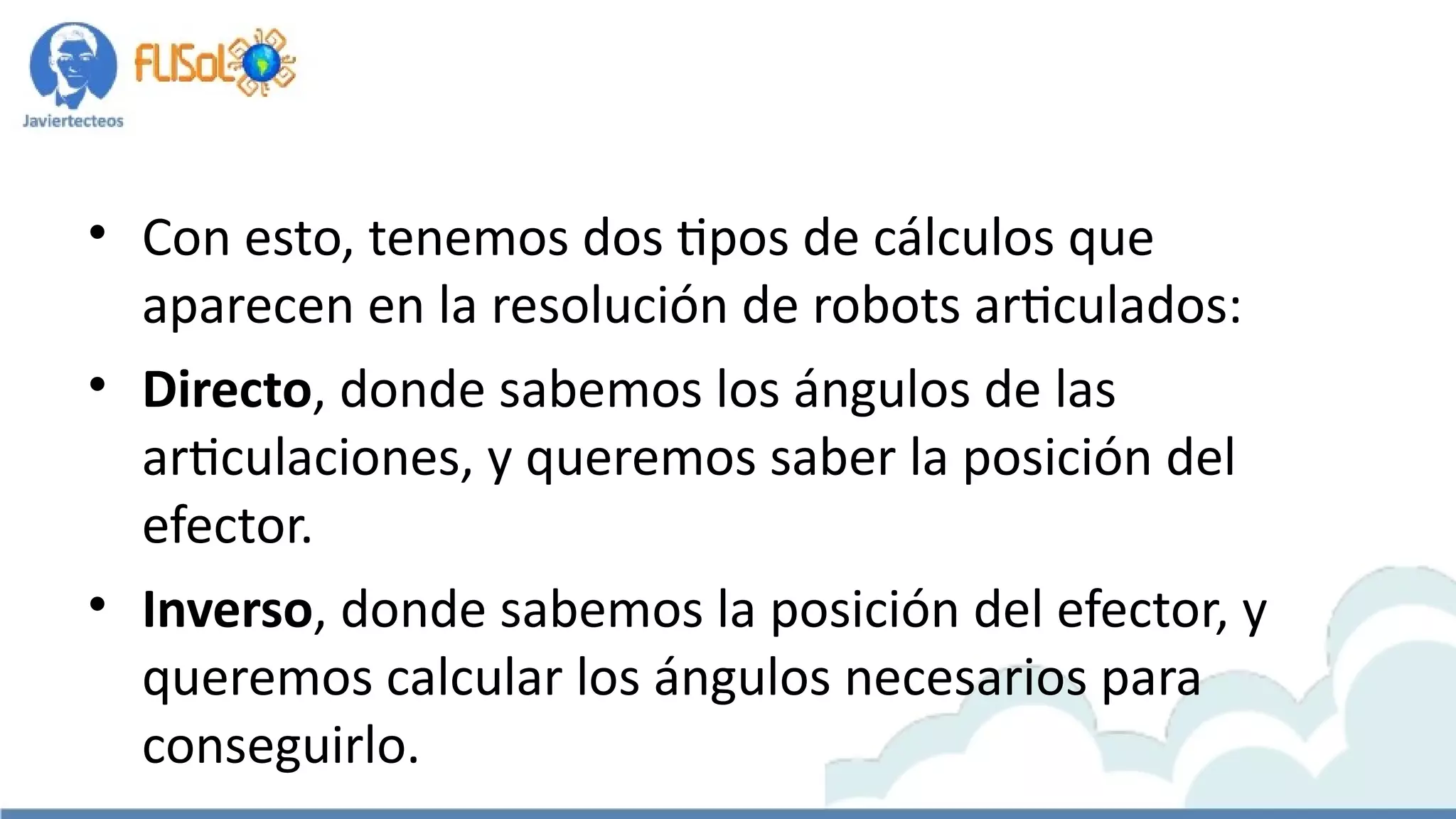

- 86. • Con esto,tenemos dos tipos de cálculos que aparecen en la resolución de robots articulados: • Directo, donde sabemos los ángulos de las articulaciones, y queremos saber la posición del efector. • Inverso, donde sabemos la posición del efector, y queremos calcular los ángulos necesarios para conseguirlo.

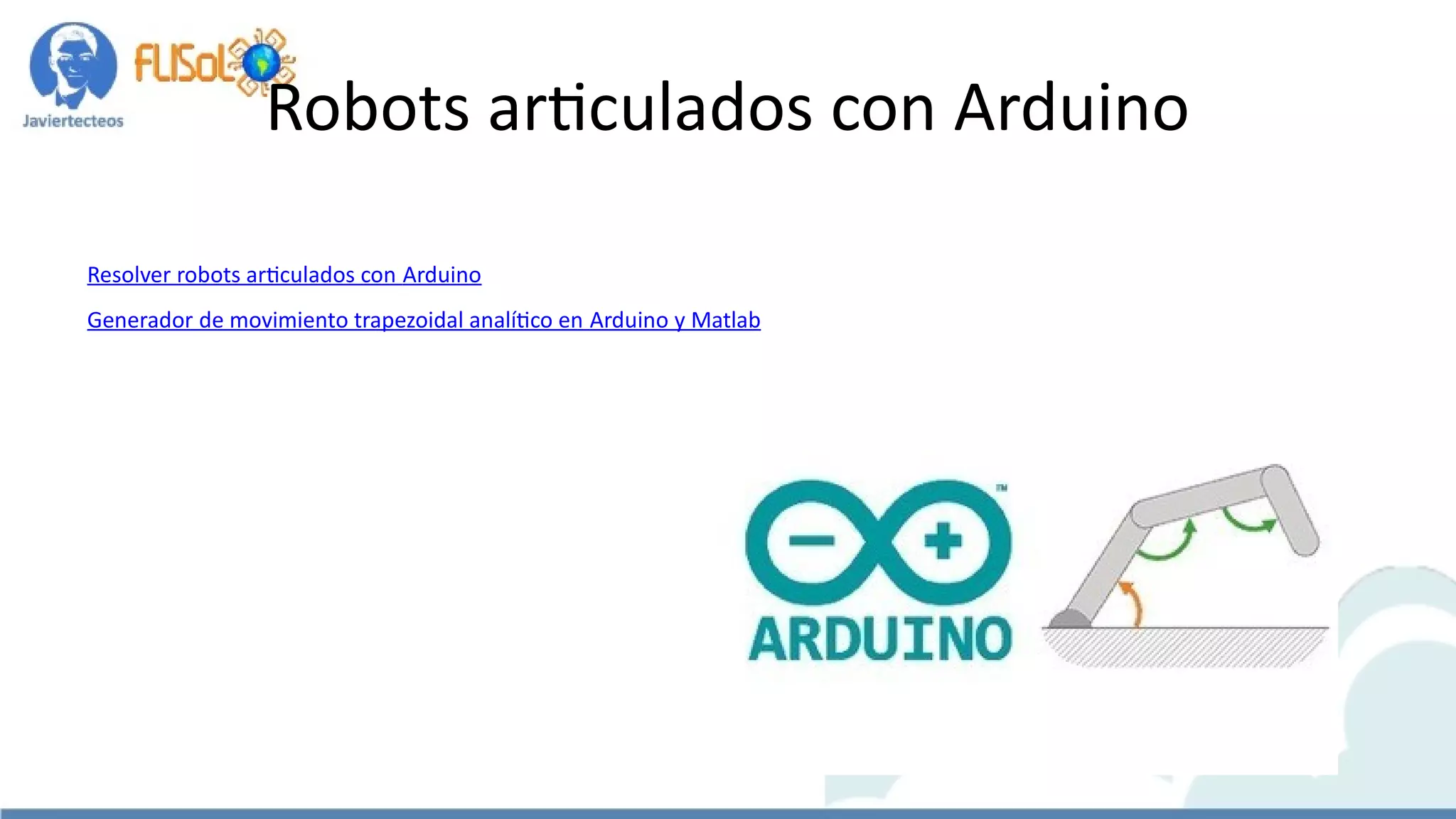

- 87. Robots articulados conArduino Resolver robots articulados con Arduino Generador de movimiento trapezoidal analítico en Arduino y Matlab

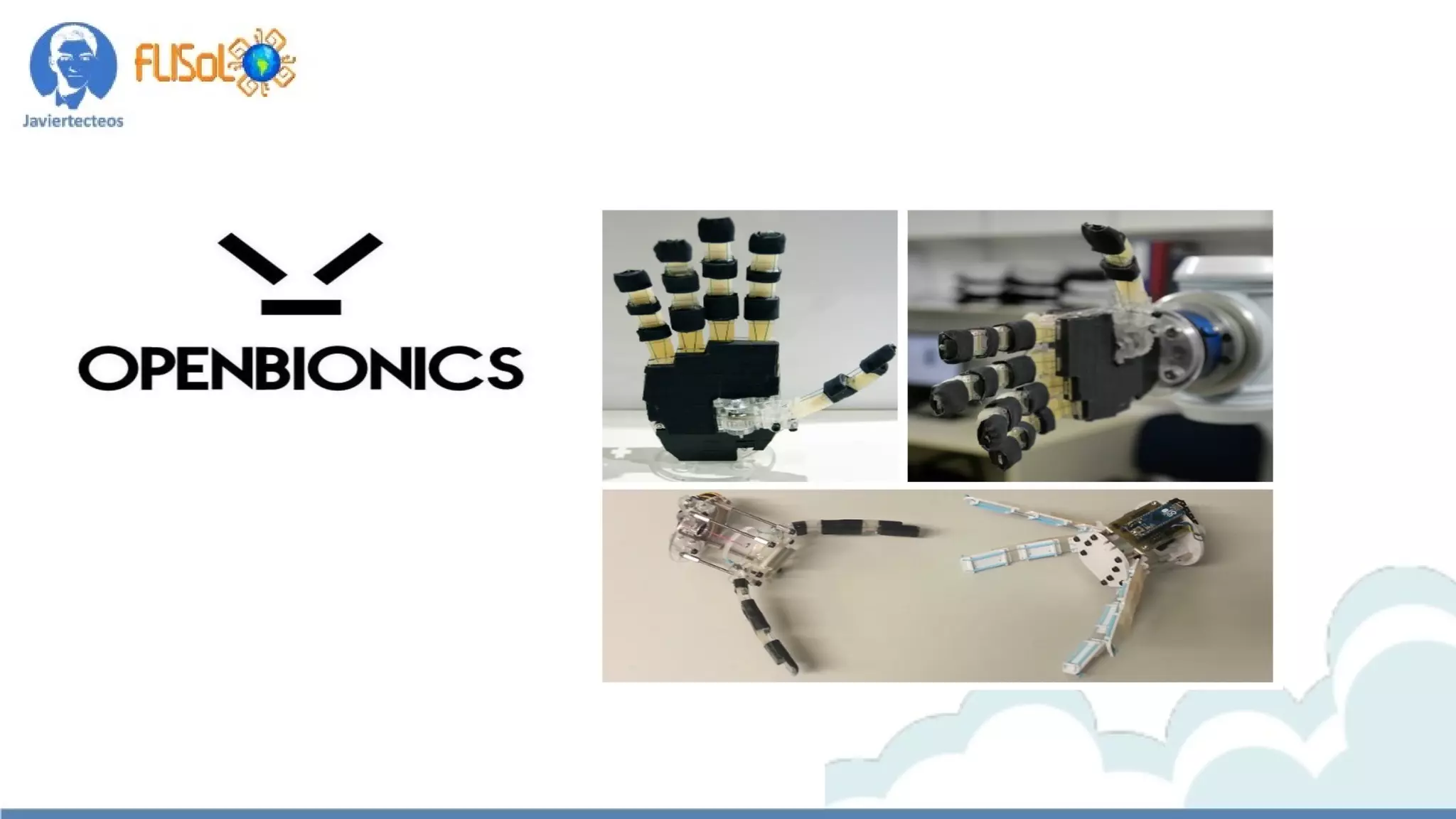

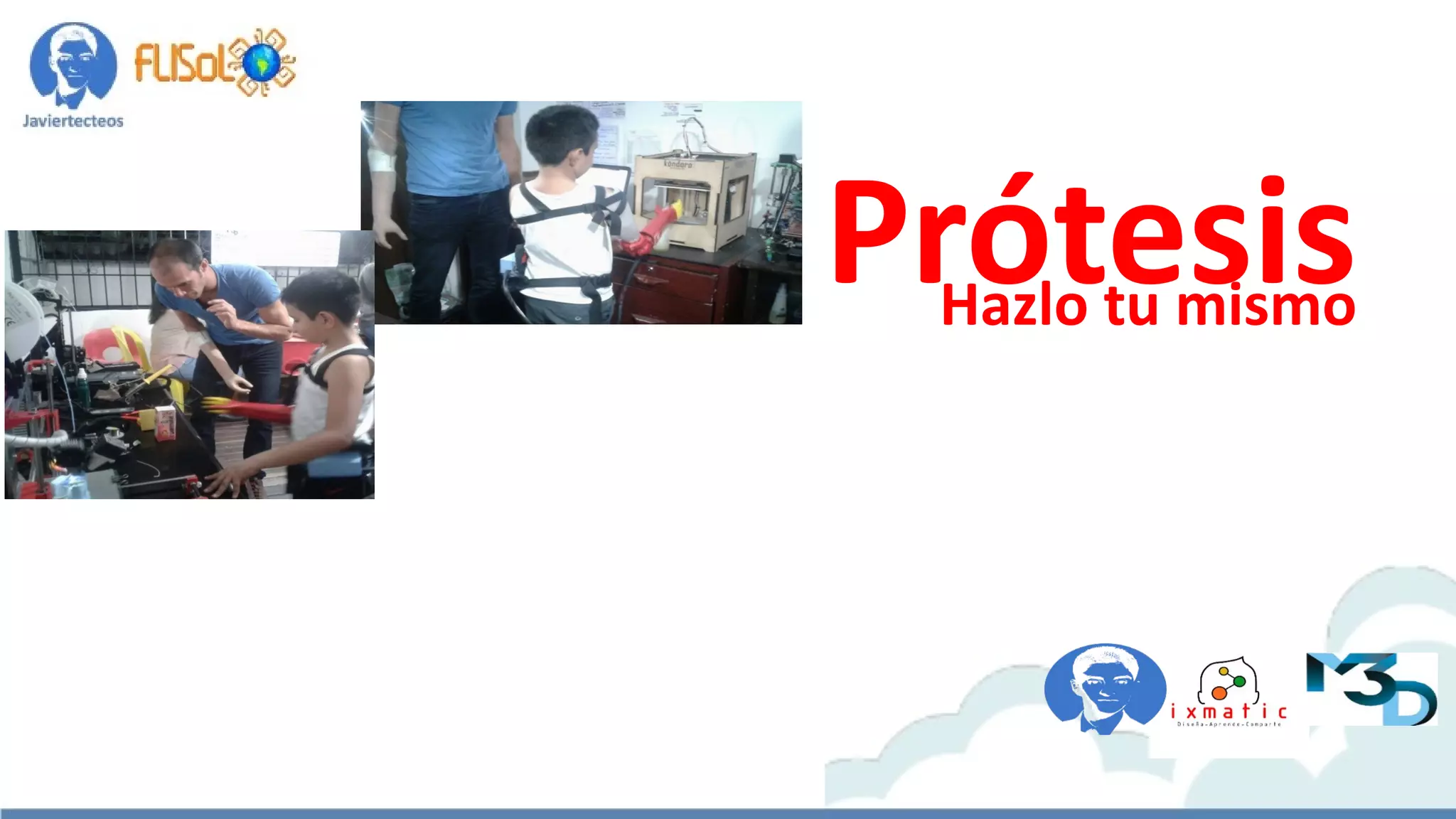

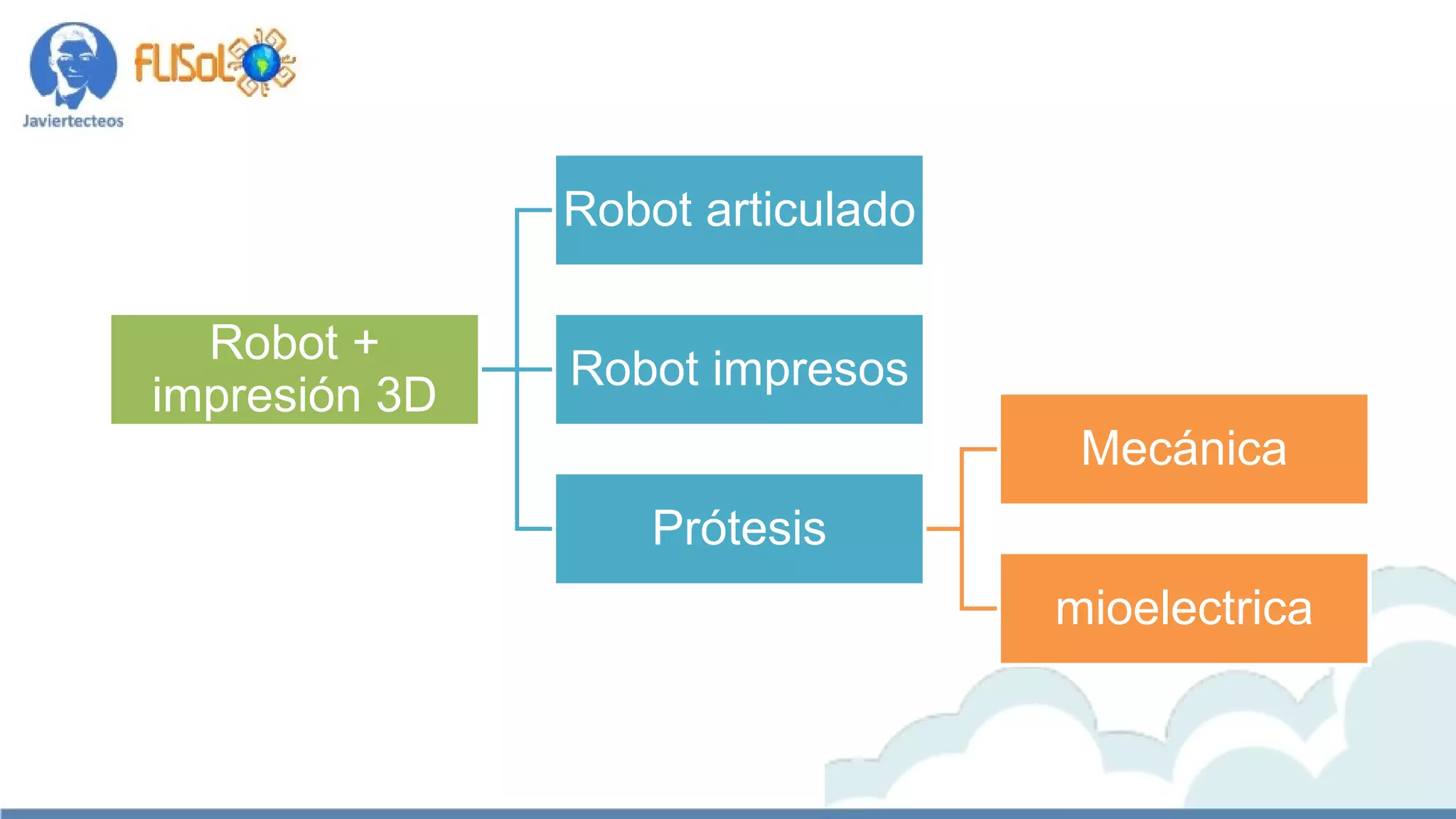

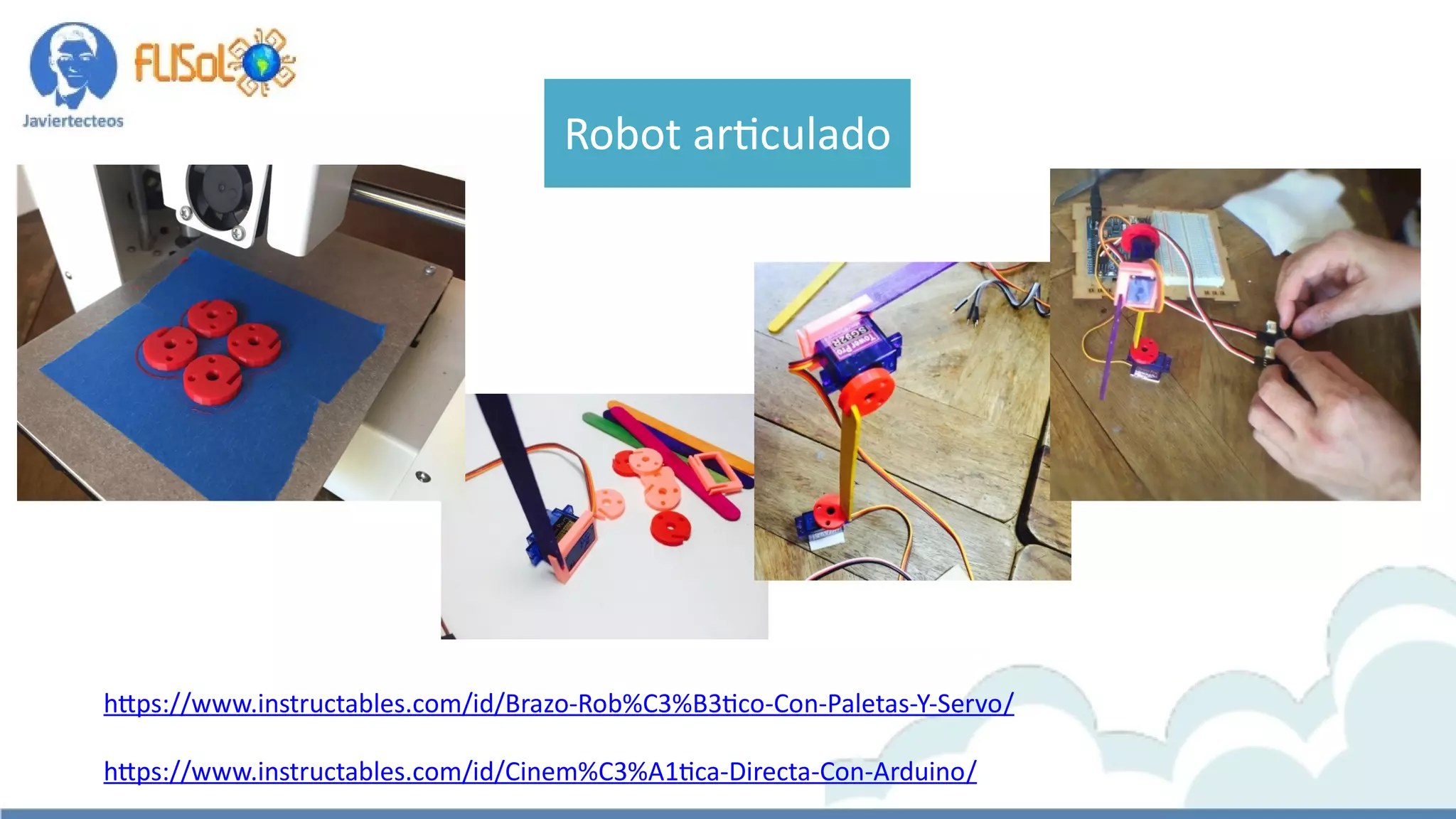

- 88. Robot + impresión 3D Robotarticulado Robot impresos Prótesis Mecánica mioelectrica
- 89.

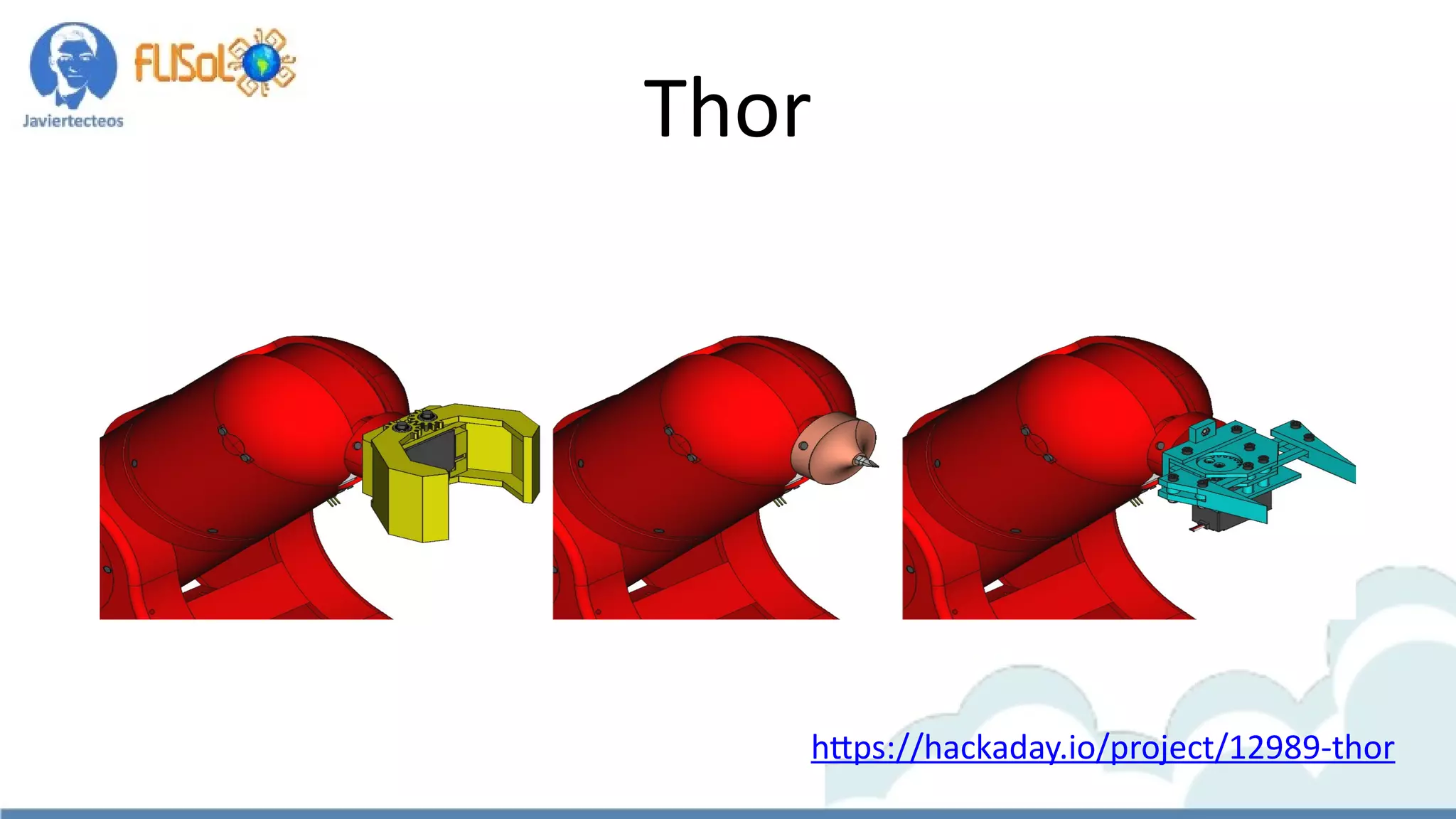

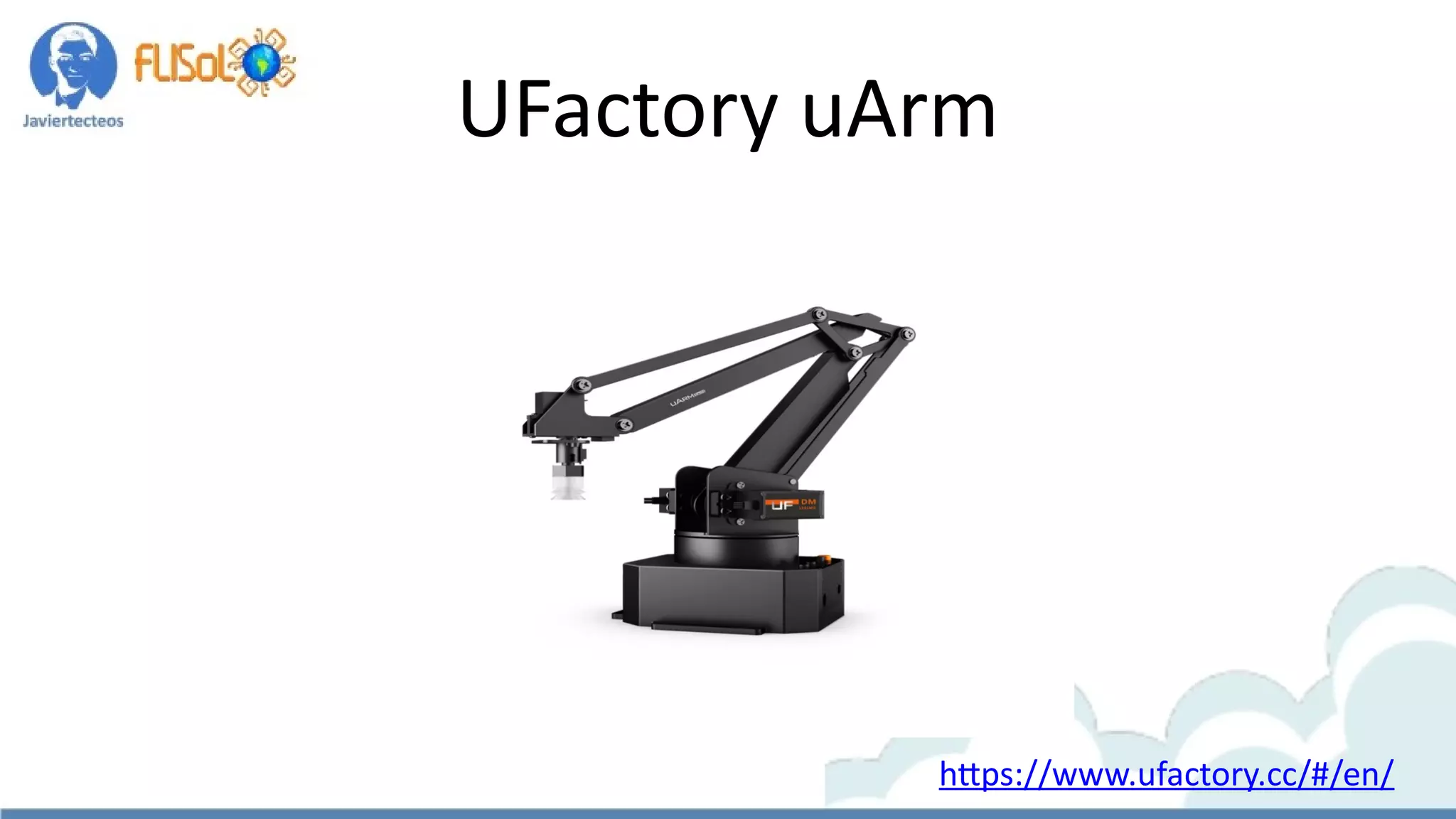

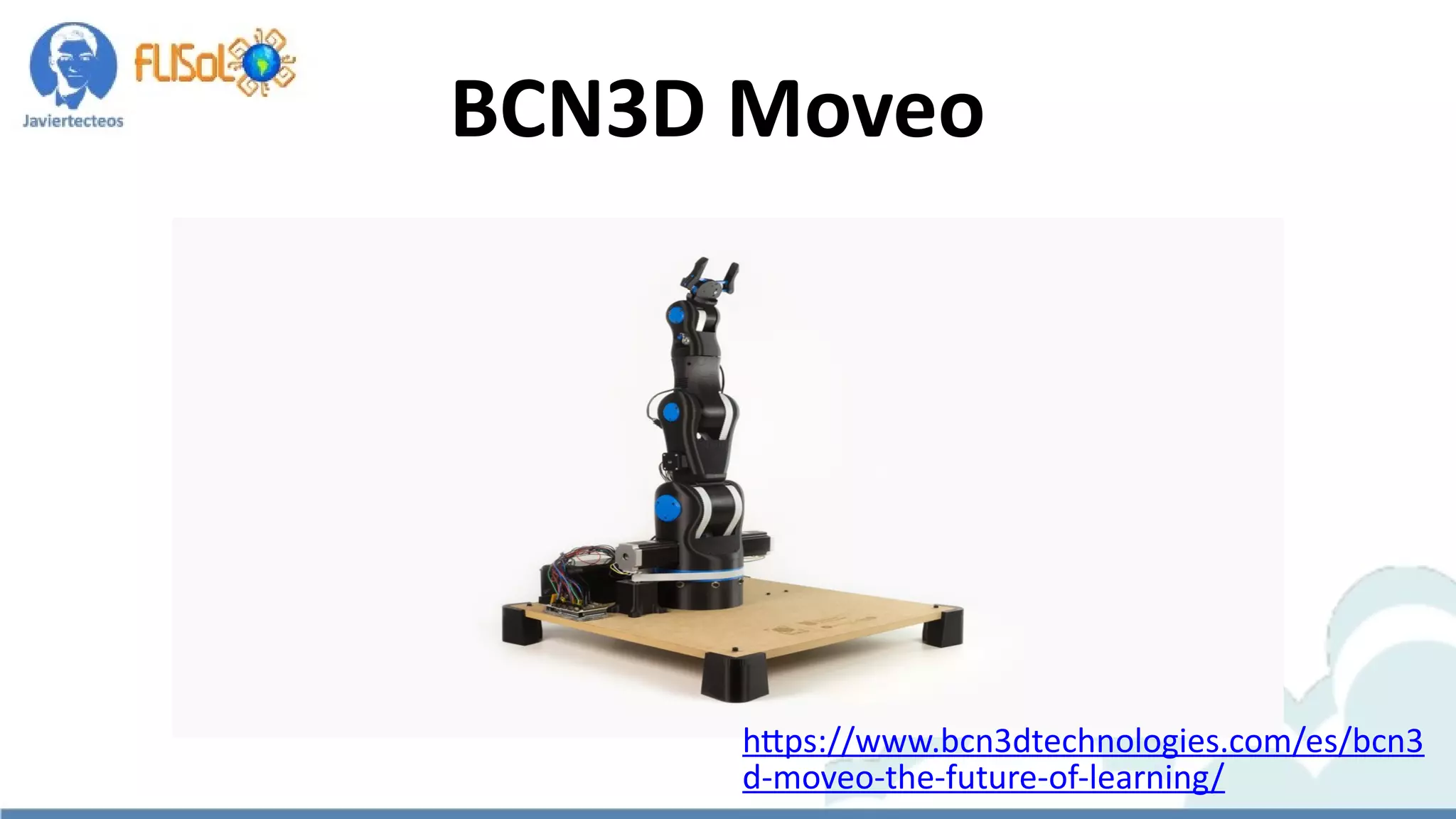

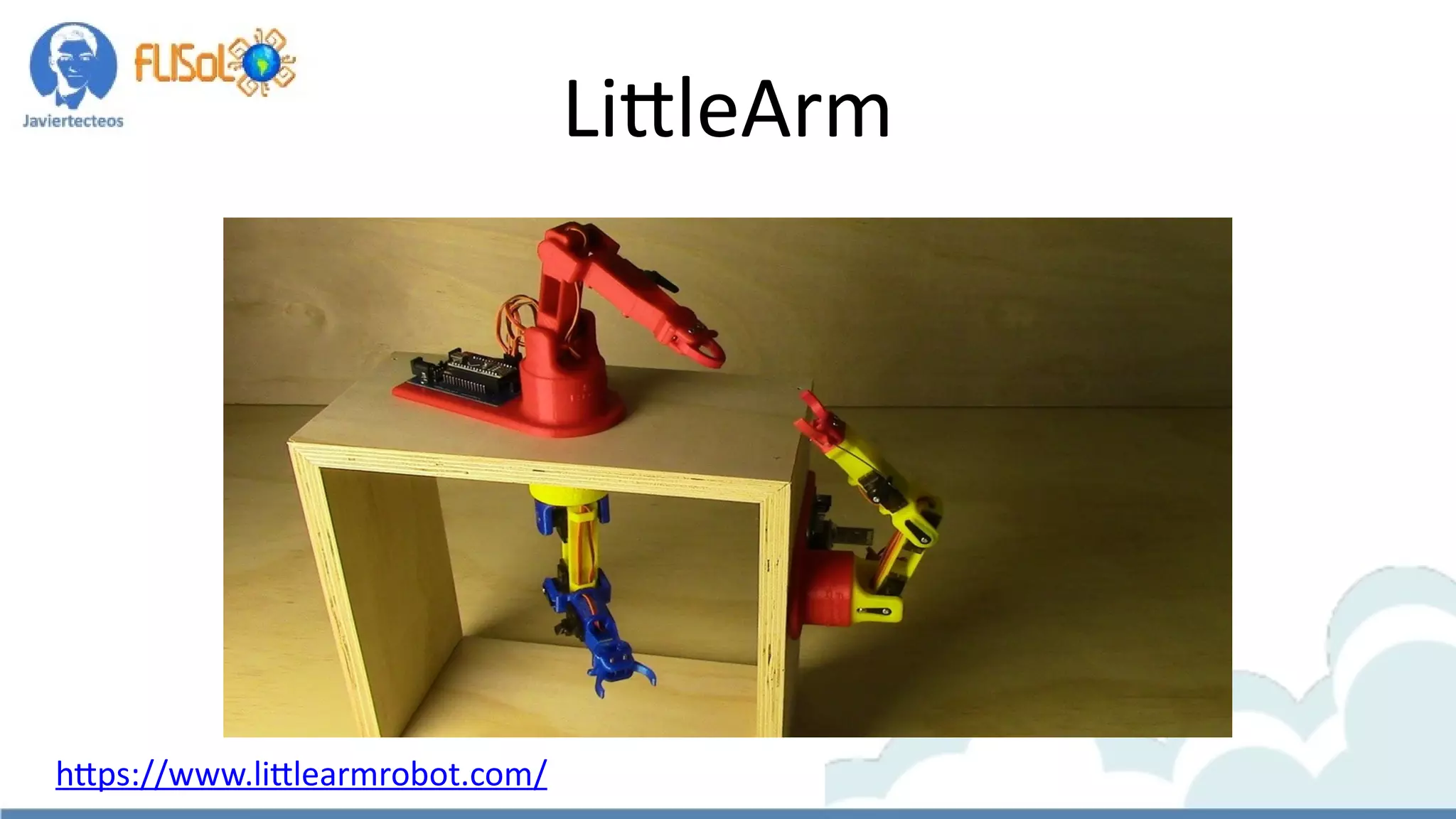

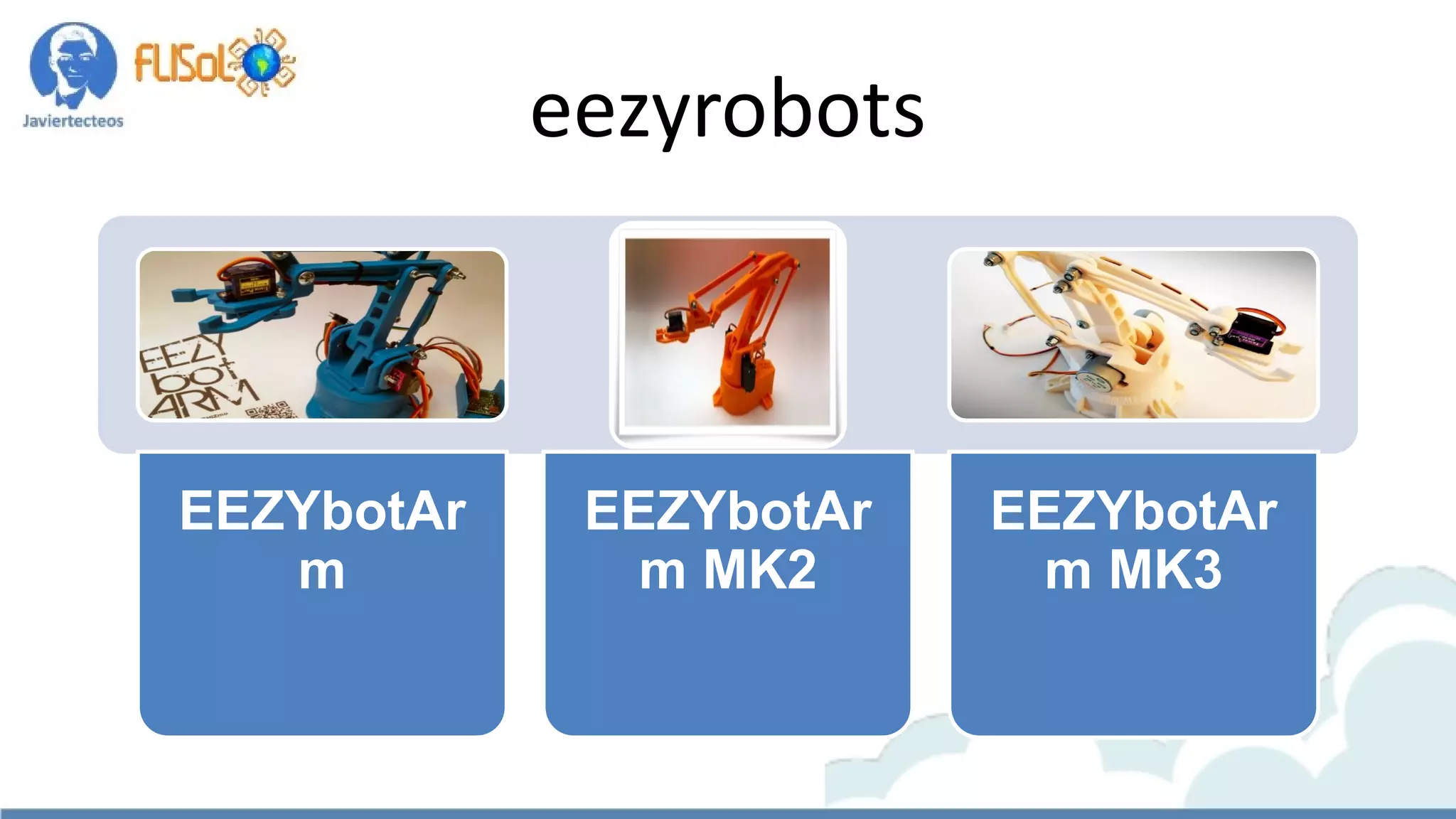

- 90. Robots impresos en3D eezyrobot s UFactory uArm LittleArm MeArm Beta bots Robot Arm Thor BCN3D Moveo Robot impresos
- 91.
- 92.
- 93.

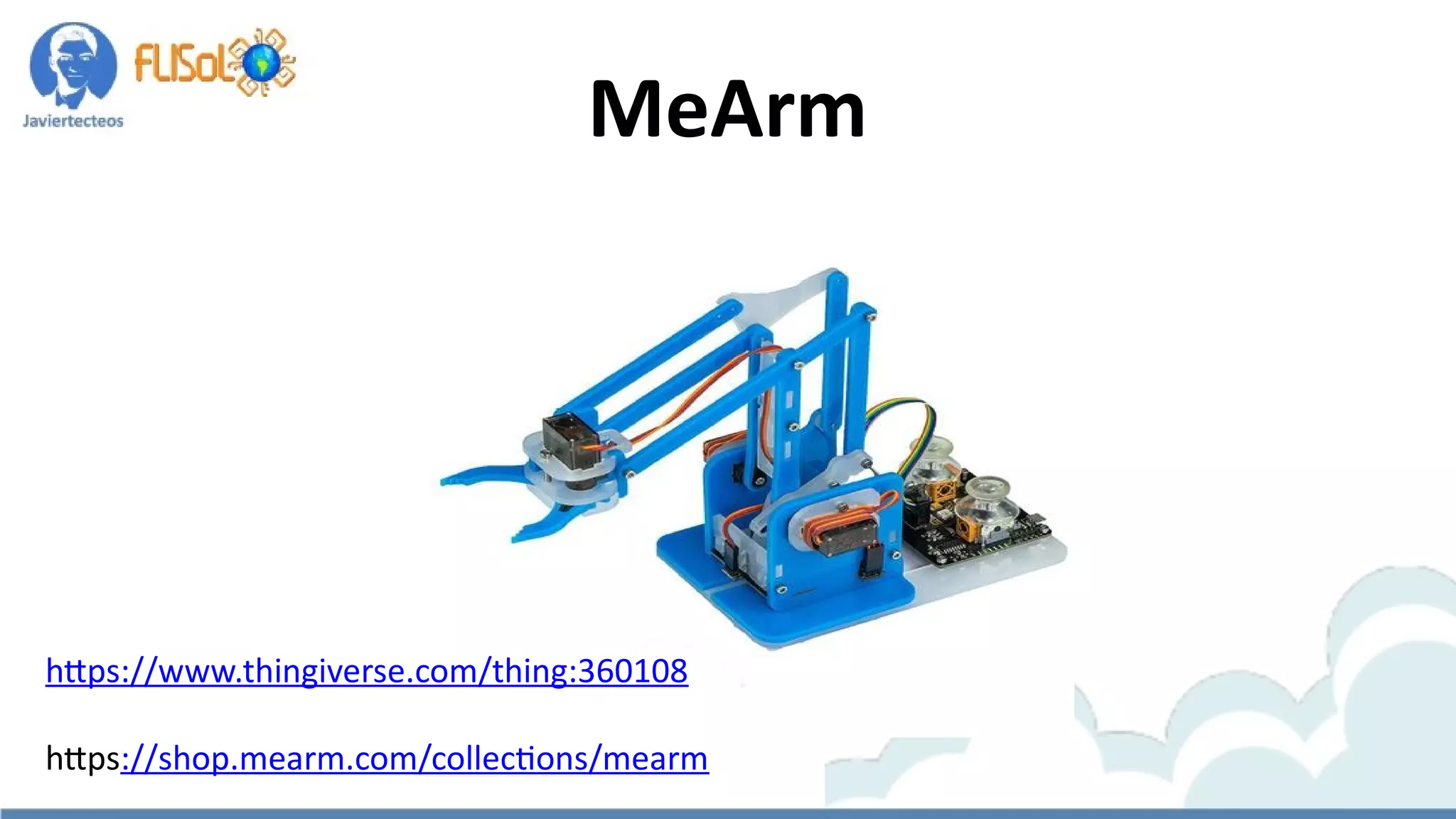

- 94.
- 95. Beta bots RobotArm https://hackaday.io/project/3800-3d-printable- robot-arm
- 96.
- 97.
- 98.
- 100.
- 101.
- 103. Preguntas de Reflexión ¿Porquees importante la robótica industrial en la escuela? ¿Qué habilidades podemos desarrollar en los niños y jóvenes con este ejercicio? ¿Debemos pensar y desarrollar material de bajo costo y Open Source, para la enseñanza de la programación y la robótica educativa?
- 104. ¿Qué parte detu proyecto podría ser mejorada? ¿Qué parte del proyecto es confusa o podría hacerse diferente? ¿Qué parte de tu proyecto podría ser mejorada? Estas preguntas le servirán para la reflexión final. (una vez que lo haga elimine este texto)
- 105. ¿Qué parte detu proyecto podría ser mejorada? Gracias Muchas
