1. TALLER DE REDES
JORLY JARAMILLO VASQUEZ
MEDIA TECNICA EN SISTEMAS
INSTUTUCION EDUCATIVA ALBERTO LEBRUN MUNERA
BELLO
2013

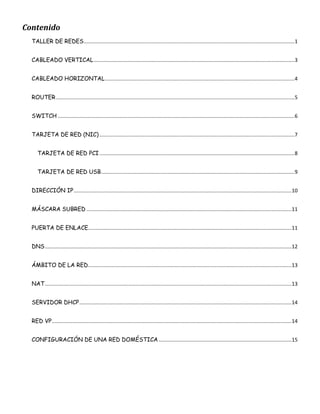

2. Contenido
TALLER DE REDES .................................................................................................................................................. 1
CABLEADO VERTICAL ........................................................................................................................................... 3
CABLEADO HORIZONTAL ................................................................................................................................... 4
ROUTER ..................................................................................................................................................................... 5
SWITCH .................................................................................................................................................................... 6
TARJETA DE RED (NIC) ....................................................................................................................................... 7
TARJETA DE RED PCI ....................................................................................................................................... 8
TARJETA DE RED USB...................................................................................................................................... 9
DIRECCIÓN IP ....................................................................................................................................................... 10
MÁSCARA SUBRED .............................................................................................................................................. 11
PUERTA DE ENLACE............................................................................................................................................. 11
DNS ........................................................................................................................................................................... 12
ÁMBITO DE LA RED............................................................................................................................................. 13
NAT ........................................................................................................................................................................... 13
SERVIDOR DHCP ................................................................................................................................................... 14
RED VP ...................................................................................................................................................................... 14
CONFIGURACIÓN DE UNA RED DOMÉSTICA ............................................................................................ 15

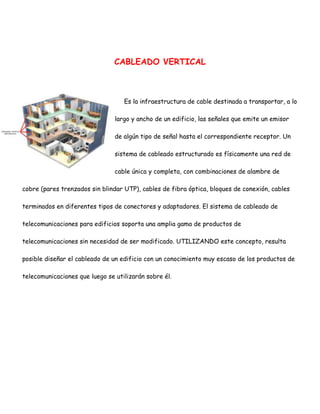

3. CABLEADO VERTICAL
Es la infraestructura de cable destinada a transportar, a lo
largo y ancho de un edificio, las señales que emite un emisor
de algún tipo de señal hasta el correspondiente receptor. Un
sistema de cableado estructurado es físicamente una red de
cable única y completa, con combinaciones de alambre de
cobre (pares trenzados sin blindar UTP), cables de fibra óptica, bloques de conexión, cables
terminados en diferentes tipos de conectores y adaptadores. El sistema de cableado de
telecomunicaciones para edificios soporta una amplia gama de productos de
telecomunicaciones sin necesidad de ser modificado. UTILIZANDO este concepto, resulta
posible diseñar el cableado de un edificio con un conocimiento muy escaso de los productos de
telecomunicaciones que luego se utilizarán sobre él.

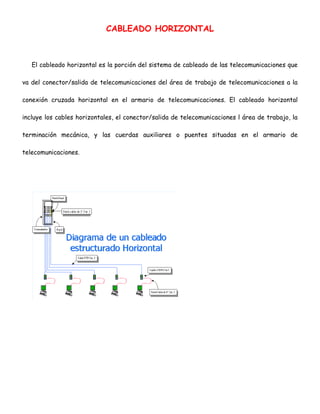

4. CABLEADO HORIZONTAL
El cableado horizontal es la porción del sistema de cableado de las telecomunicaciones que
va del conector/salida de telecomunicaciones del área de trabajo de telecomunicaciones a la
conexión cruzada horizontal en el armario de telecomunicaciones. El cableado horizontal
incluye los cables horizontales, el conector/salida de telecomunicaciones l área de trabajo, la
terminación mecánica, y las cuerdas auxiliares o puentes situadas en el armario de
telecomunicaciones.

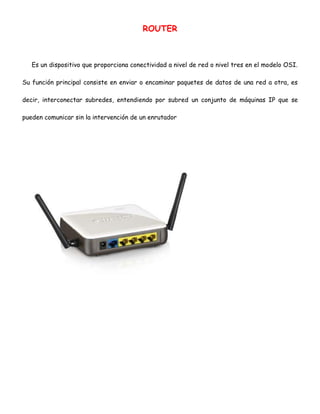

5. ROUTER
Es un dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI.
Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es
decir, interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se
pueden comunicar sin la intervención de un enrutador

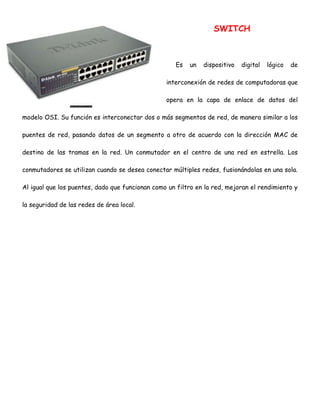

6. SWITCH
Es
un
dispositivo
digital
lógico
de
interconexión de redes de computadoras que
opera en la capa de enlace de datos del
modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los
puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de
destino de las tramas en la red. Un conmutador en el centro de una red en estrella. Los
conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola.
Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y
la seguridad de las redes de área local.

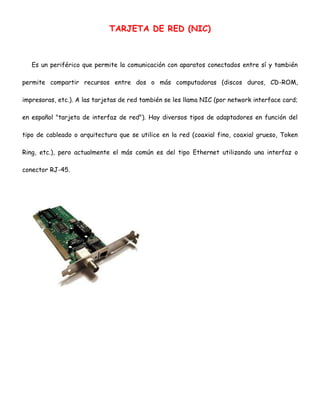

7. TARJETA DE RED (NIC)
Es un periférico que permite la comunicación con aparatos conectados entre sí y también
permite compartir recursos entre dos o más computadoras (discos duros, CD-ROM,
impresoras, etc.). A las tarjetas de red también se les llama NIC (por network interface card;
en español "tarjeta de interfaz de red"). Hay diversos tipos de adaptadores en función del
tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token
Ring, etc.), pero actualmente el más común es del tipo Ethernet utilizando una interfaz o
conector RJ-45.

8. TARJETA DE RED PCI
Es un bus de ordenador estándar para conectar dispositivos periféricos directamente a su
placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados
"dispositivos planares" en la especificación PCI) o tarjetas de expansión que se ajustan en
conectores. Es común en PC, donde ha desplazado al ISA como bus estándar, pero también se
emplea en otro tipo de ordenadores.

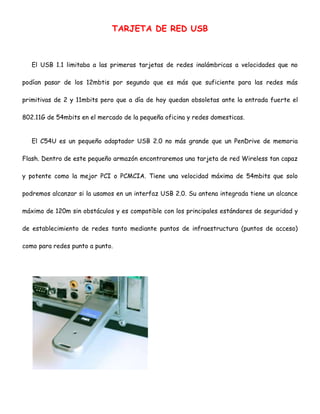

9. TARJETA DE RED USB
El USB 1.1 limitaba a las primeras tarjetas de redes inalámbricas a velocidades que no
podían pasar de los 12mbtis por segundo que es más que suficiente para las redes más
primitivas de 2 y 11mbits pero que a día de hoy quedan obsoletas ante la entrada fuerte el
802.11G de 54mbits en el mercado de la pequeña oficina y redes domesticas.
El C54U es un pequeño adaptador USB 2.0 no más grande que un PenDrive de memoria
Flash. Dentro de este pequeño armazón encontraremos una tarjeta de red Wireless tan capaz
y potente como la mejor PCI o PCMCIA. Tiene una velocidad máxima de 54mbits que solo
podremos alcanzar si la usamos en un interfaz USB 2.0. Su antena integrada tiene un alcance
máximo de 120m sin obstáculos y es compatible con los principales estándares de seguridad y
de establecimiento de redes tanto mediante puntos de infraestructura (puntos de acceso)
como para redes punto a punto.

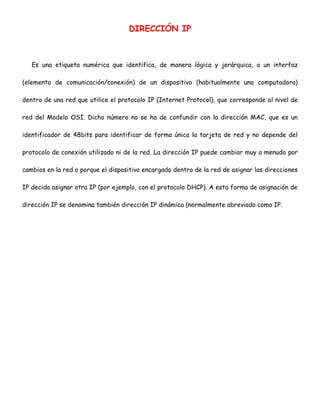

10. DIRECCIÓN IP
Es una etiqueta numérica que identifica, de manera lógica y jerárquica, a un interfaz
(elemento de comunicación/conexión) de un dispositivo (habitualmente una computadora)
dentro de una red que utilice el protocolo IP (Internet Protocol), que corresponde al nivel de
red del Modelo OSI. Dicho número no se ha de confundir con la dirección MAC, que es un
identificador de 48bits para identificar de forma única la tarjeta de red y no depende del
protocolo de conexión utilizado ni de la red. La dirección IP puede cambiar muy a menudo por
cambios en la red o porque el dispositivo encargado dentro de la red de asignar las direcciones
IP decida asignar otra IP (por ejemplo, con el protocolo DHCP). A esta forma de asignación de
dirección IP se denomina también dirección IP dinámica (normalmente abreviado como IP.

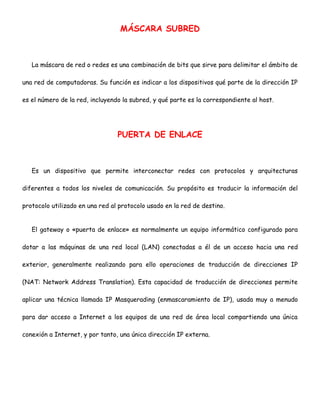

11. MÁSCARA SUBRED
La máscara de red o redes es una combinación de bits que sirve para delimitar el ámbito de
una red de computadoras. Su función es indicar a los dispositivos qué parte de la dirección IP
es el número de la red, incluyendo la subred, y qué parte es la correspondiente al host.
PUERTA DE ENLACE
Es un dispositivo que permite interconectar redes con protocolos y arquitecturas
diferentes a todos los niveles de comunicación. Su propósito es traducir la información del
protocolo utilizado en una red al protocolo usado en la red de destino.
El gateway o «puerta de enlace» es normalmente un equipo informático configurado para
dotar a las máquinas de una red local (LAN) conectadas a él de un acceso hacia una red
exterior, generalmente realizando para ello operaciones de traducción de direcciones IP
(NAT: Network Address Translation). Esta capacidad de traducción de direcciones permite
aplicar una técnica llamada IP Masquerading (enmascaramiento de IP), usada muy a menudo
para dar acceso a Internet a los equipos de una red de área local compartiendo una única
conexión a Internet, y por tanto, una única dirección IP externa.

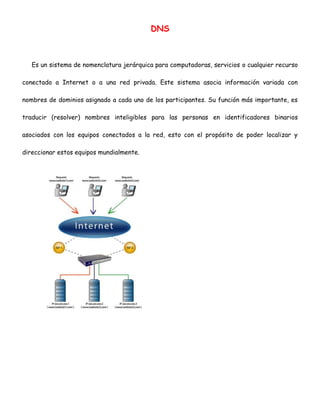

12. DNS
Es un sistema de nomenclatura jerárquica para computadoras, servicios o cualquier recurso
conectado a Internet o a una red privada. Este sistema asocia información variada con
nombres de dominios asignado a cada uno de los participantes. Su función más importante, es
traducir (resolver) nombres inteligibles para las personas en identificadores binarios
asociados con los equipos conectados a la red, esto con el propósito de poder localizar y
direccionar estos equipos mundialmente.

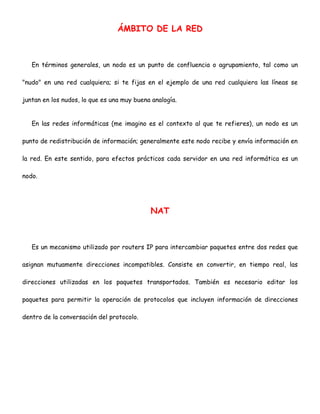

13. ÁMBITO DE LA RED
En términos generales, un nodo es un punto de confluencia o agrupamiento, tal como un
"nudo" en una red cualquiera; si te fijas en el ejemplo de una red cualquiera las líneas se
juntan en los nudos, lo que es una muy buena analogía.
En las redes informáticas (me imagino es el contexto al que te refieres), un nodo es un
punto de redistribución de información; generalmente este nodo recibe y envía información en
la red. En este sentido, para efectos prácticos cada servidor en una red informática es un
nodo.
NAT
Es un mecanismo utilizado por routers IP para intercambiar paquetes entre dos redes que
asignan mutuamente direcciones incompatibles. Consiste en convertir, en tiempo real, las
direcciones utilizadas en los paquetes transportados. También es necesario editar los
paquetes para permitir la operación de protocolos que incluyen información de direcciones
dentro de la conversación del protocolo.

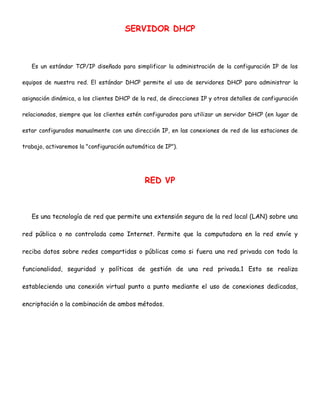

14. SERVIDOR DHCP
Es un estándar TCP/IP diseñado para simplificar la administración de la configuración IP de los
equipos de nuestra red. El estándar DHCP permite el uso de servidores DHCP para administrar la
asignación dinámica, a los clientes DHCP de la red, de direcciones IP y otros detalles de configuración
relacionados, siempre que los clientes estén configurados para utilizar un servidor DHCP (en lugar de
estar configurados manualmente con una dirección IP, en las conexiones de red de las estaciones de
trabajo, activaremos la "configuración automática de IP").
RED VP
Es una tecnología de red que permite una extensión segura de la red local (LAN) sobre una
red pública o no controlada como Internet. Permite que la computadora en la red envíe y
reciba datos sobre redes compartidas o públicas como si fuera una red privada con toda la
funcionalidad, seguridad y políticas de gestión de una red privada.1 Esto se realiza
estableciendo una conexión virtual punto a punto mediante el uso de conexiones dedicadas,
encriptación o la combinación de ambos métodos.

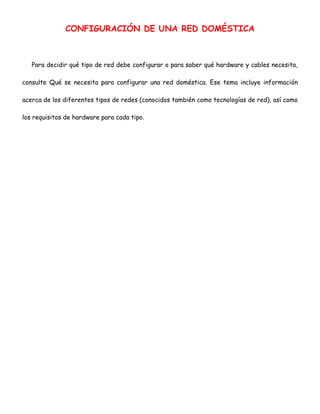

15. CONFIGURACIÓN DE UNA RED DOMÉSTICA
Para decidir qué tipo de red debe configurar o para saber qué hardware y cables necesita,
consulte Qué se necesita para configurar una red doméstica. Ese tema incluye información
acerca de los diferentes tipos de redes (conocidos también como tecnologías de red), así como
los requisitos de hardware para cada tipo.
