Este documento describe diferentes dispositivos de red. Menciona hubs, switches y bridges que conectan segmentos de red a nivel de enlace de datos, routers y gateways que conectan redes a nivel de red, y tarjetas de red que permiten la conexión física de dispositivos a la red. También describe cables como UTP, coaxial y de fibra óptica utilizados para la transmisión de datos, así como otros elementos pasivos de la infraestructura de red.

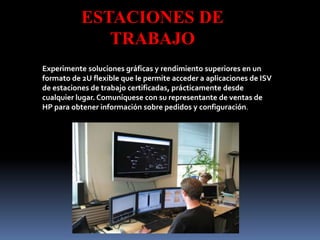

1. Experimente soluciones gráficas y rendimiento superiores en un
formato de 2U flexible que le permite acceder a aplicaciones de ISV
de estaciones de trabajo certificadas, prácticamente desde
cualquier lugar. Comuníquese con su representante de ventas de
HP para obtener información sobre pedidos y configuración.
ESTACIONES DE
TRABAJO

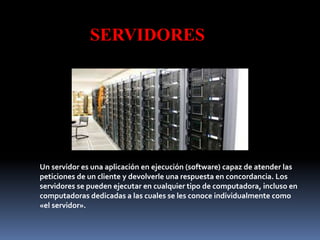

2. Un servidor es una aplicación en ejecución (software) capaz de atender las
peticiones de un cliente y devolverle una respuesta en concordancia. Los
servidores se pueden ejecutar en cualquier tipo de computadora, incluso en
computadoras dedicadas a las cuales se les conoce individualmente como
«el servidor».
SERVIDORES

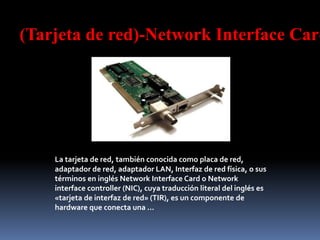

3. (Tarjeta de red)-Network Interface Card
La tarjeta de red, también conocida como placa de red,
adaptador de red, adaptador LAN, Interfaz de red física, o sus
términos en inglés Network Interface Card o Network
interface controller (NIC), cuya traducción literal del inglés es
«tarjeta de interfaz de red» (TIR), es un componente de
hardware que conecta una ...

4. Swtic
h
modem, acrónimo de modulator demodulator; pl. módems)1 es
un dispositivo que convierte las señales digitales en analógicas
(modulación) y viceversa (desmodulación), y permite así la
comunicación entre computadoras a través de la línea
telefónica o del cablemódem. Sirve para enviar la señal
moduladora mediante otra señal llamada portadora.

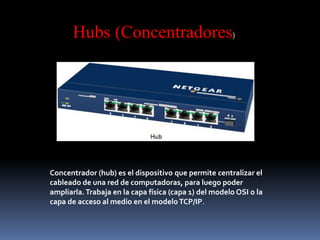

5. Concentrador (hub) es el dispositivo que permite centralizar el
cableado de una red de computadoras, para luego poder
ampliarla.Trabaja en la capa física (capa 1) del modelo OSI o la
capa de acceso al medio en el modeloTCP/IP.
Hubs (Concentradores)

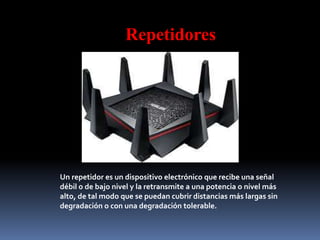

6. Repetidores
Un repetidor es un dispositivo electrónico que recibe una señal
débil o de bajo nivel y la retransmite a una potencia o nivel más
alto, de tal modo que se puedan cubrir distancias más largas sin
degradación o con una degradación tolerable.

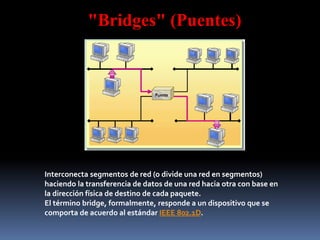

7. "Bridges" (Puentes)
Interconecta segmentos de red (o divide una red en segmentos)
haciendo la transferencia de datos de una red hacia otra con base en
la dirección física de destino de cada paquete.
El término bridge, formalmente, responde a un dispositivo que se
comporta de acuerdo al estándar IEEE 802.1D.

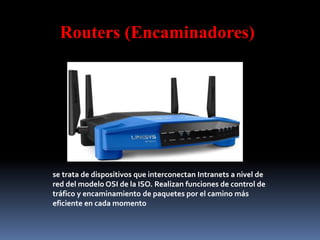

8. Routers (Encaminadores)
se trata de dispositivos que interconectan Intranets a nivel de
red del modelo OSI de la ISO. Realizan funciones de control de
tráfico y encaminamiento de paquetes por el camino más
eficiente en cada momento

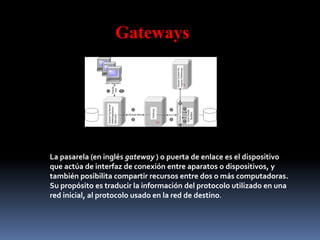

9. Gateways
La pasarela (en inglés gateway ) o puerta de enlace es el dispositivo
que actúa de interfaz de conexión entre aparatos o dispositivos, y
también posibilita compartir recursos entre dos o más computadoras.
Su propósito es traducir la información del protocolo utilizado en una
red inicial, al protocolo usado en la red de destino.

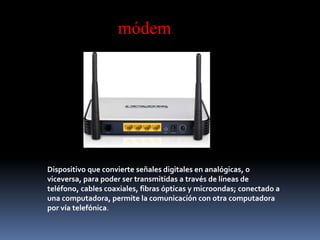

10. Dispositivo que convierte señales digitales en analógicas, o
viceversa, para poder ser transmitidas a través de líneas de
teléfono, cables coaxiales, fibras ópticas y microondas; conectado a
una computadora, permite la comunicación con otra computadora
por vía telefónica.
módem

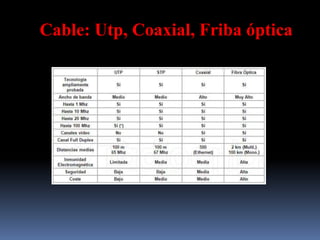

11. Cable: Utp, Coaxial, Friba óptica

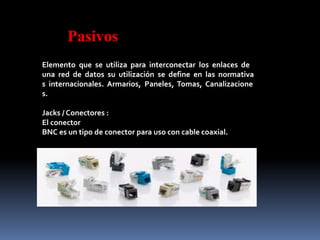

12. Pasivos
Elemento que se utiliza para interconectar los enlaces de
una red de datos su utilización se define en las normativa
s internacionales. Armarios, Paneles, Tomas, Canalizacione
s.
Jacks / Conectores :
El conector
BNC es un tipo de conector para uso con cable coaxial.

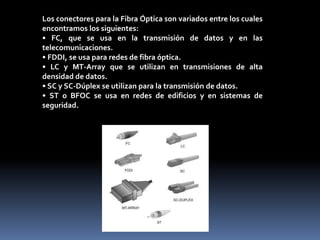

13. Los conectores para la Fibra Óptica son variados entre los cuales
encontramos los siguientes:
• FC, que se usa en la transmisión de datos y en las
telecomunicaciones.
• FDDI, se usa para redes de fibra óptica.
• LC y MT-Array que se utilizan en transmisiones de alta
densidad de datos.
• SC y SC-Dúplex se utilizan para la transmisión de datos.
• ST o BFOC se usa en redes de edificios y en sistemas de
seguridad.

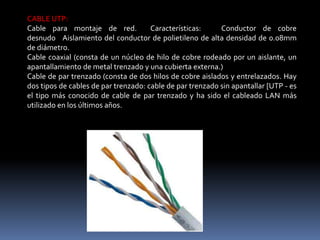

14. CABLE UTP:
Cable para montaje de red. Características: Conductor de cobre
desnudo Aislamiento del conductor de polietileno de alta densidad de 0.08mm
de diámetro.
Cable coaxial (consta de un núcleo de hilo de cobre rodeado por un aislante, un
apantallamiento de metal trenzado y una cubierta externa.)
Cable de par trenzado (consta de dos hilos de cobre aislados y entrelazados. Hay
dos tipos de cables de par trenzado: cable de par trenzado sin apantallar [UTP - es
el tipo más conocido de cable de par trenzado y ha sido el cableado LAN más
utilizado en los últimos años.

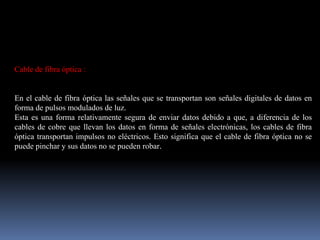

15. Cable de fibra óptica :
En el cable de fibra óptica las señales que se transportan son señales digitales de datos en
forma de pulsos modulados de luz.
Esta es una forma relativamente segura de enviar datos debido a que, a diferencia de los
cables de cobre que llevan los datos en forma de señales electrónicas, los cables de fibra
óptica transportan impulsos no eléctricos. Esto significa que el cable de fibra óptica no se
puede pinchar y sus datos no se pueden robar.

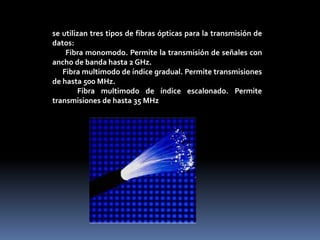

16. se utilizan tres tipos de fibras ópticas para la transmisión de
datos:
Fibra monomodo. Permite la transmisión de señales con
ancho de banda hasta 2 GHz.
Fibra multimodo de índice gradual. Permite transmisiones
de hasta 500 MHz.
Fibra multimodo de índice escalonado. Permite
transmisiones de hasta 35 MHz

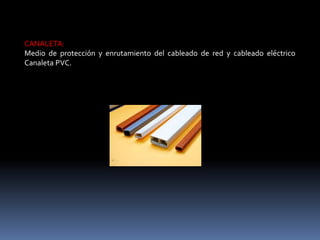

17. CANALETA:
Medio de protección y enrutamiento del cableado de red y cableado eléctrico
Canaleta PVC.

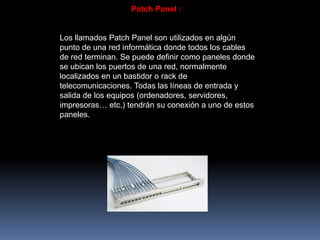

18. Patch Panel :
Los llamados Patch Panel son utilizados en algún
punto de una red informática donde todos los cables
de red terminan. Se puede definir como paneles donde
se ubican los puertos de una red, normalmente
localizados en un bastidor o rack de
telecomunicaciones. Todas las líneas de entrada y
salida de los equipos (ordenadores, servidores,
impresoras… etc.) tendrán su conexión a uno de estos
paneles.

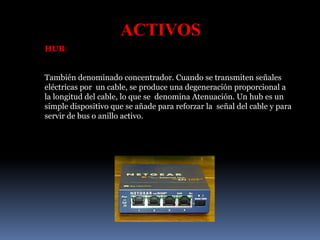

19. ACTIVOS
HUB:
También denominado concentrador. Cuando se transmiten señales
eléctricas por un cable, se produce una degeneración proporcional a
la longitud del cable, lo que se denomina Atenuación. Un hub es un
simple dispositivo que se añade para reforzar la señal del cable y para
servir de bus o anillo activo.

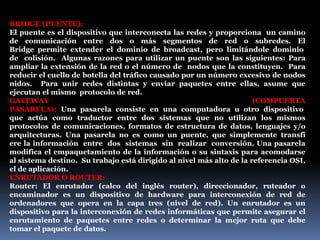

20. BRIDGE (PUENTE):
El puente es el dispositivo que interconecta las redes y proporciona un camino
de comunicación entre dos o más segmentos de red o subredes. El
Bridge permite extender el dominio de broadcast, pero limitándole dominio
de colisión. Algunas razones para utilizar un puente son las siguientes: Para
ampliar la extensión de la red o el número de nodos que la constituyen. Para
reducir el cuello de botella del tráfico causado por un número excesivo de nodos
nidos. Para unir redes distintas y enviar paquetes entre ellas, asume que
ejecutan el mismo protocolo de red.
GATEWAY (COMPUERTA
PASARELA): Una pasarela consiste en una computadora u otro dispositivo
que actúa como traductor entre dos sistemas que no utilizan los mismos
protocolos de comunicaciones, formatos de estructura de datos, lenguajes y/o
arquitecturas. Una pasarela no es como un puente, que simplemente transfi
ere la información entre dos sistemas sin realizar conversión. Una pasarela
modifica el empaquetamiento de la información o su sintaxis para acomodarse
al sistema destino. Su trabajo está dirigido al nivel más alto de la referencia OSI,
el de aplicación.

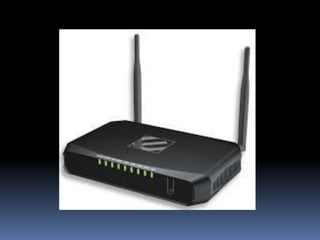

ENRUTADOR O ROUTER:
Router: El enrutador (calco del inglés router), direccionador, ruteador o
encaminador es un dispositivo de hardware para interconexión de red de
ordenadores que opera en la capa tres (nivel de red). Un enrutador es un
dispositivo para la interconexión de redes informáticas que permite asegurar el
enrutamiento de paquetes entre redes o determinar la mejor ruta que debe
tomar el paquete de datos.

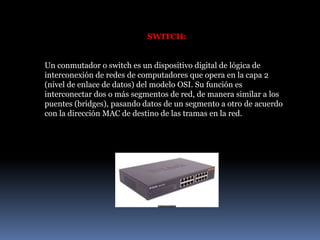

22. SWITCH:
Un conmutador o switch es un dispositivo digital de lógica de
interconexión de redes de computadores que opera en la capa 2
(nivel de enlace de datos) del modelo OSI. Su función es
interconectar dos o más segmentos de red, de manera similar a los
puentes (bridges), pasando datos de un segmento a otro de acuerdo
con la dirección MAC de destino de las tramas en la red.

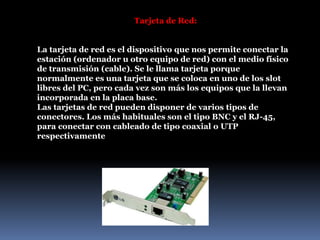

23. Tarjeta de Red:
La tarjeta de red es el dispositivo que nos permite conectar la
estación (ordenador u otro equipo de red) con el medio físico
de transmisión (cable). Se le llama tarjeta porque
normalmente es una tarjeta que se coloca en uno de los slot
libres del PC, pero cada vez son más los equipos que la llevan
incorporada en la placa base.
Las tarjetas de red pueden disponer de varios tipos de
conectores. Los más habituales son el tipo BNC y el RJ-45,
para conectar con cableado de tipo coaxial o UTP
respectivamente
