1. Trabajo de
Media Técnica
Presentado a
Damaris Montoya
Presentado por
Vanessa Rivera Pérez
Institución Educativa Alberto Lebrum
Bello- Antioquia
2013

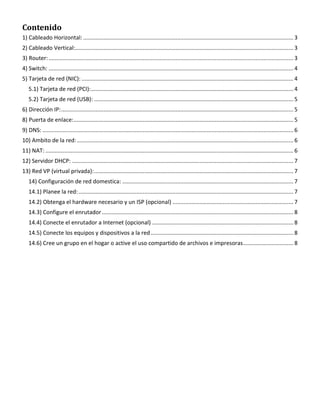

2. Contenido
1) Cableado Horizontal: ...................................................................................................................................... 3
2) Cableado Vertical:........................................................................................................................................... 3
3) Router: ............................................................................................................................................................ 3
4) Switch: ............................................................................................................................................................ 4
5) Tarjeta de red (NIC): ....................................................................................................................................... 4
5.1) Tarjeta de red (PCI): ................................................................................................................................. 4
5.2) Tarjeta de red (USB): ............................................................................................................................... 5
6) Dirección IP: .................................................................................................................................................... 5
8) Puerta de enlace: ............................................................................................................................................ 5
9) DNS: ................................................................................................................................................................ 6
10) Ambito de la red: .......................................................................................................................................... 6
11) NAT: .............................................................................................................................................................. 6
12) Servidor DHCP: ............................................................................................................................................. 7
13) Red VP (virtual privada): ............................................................................................................................... 7
14) Configuración de red domestica: ............................................................................................................. 7
14.1) Planee la red: ......................................................................................................................................... 7
14.2) Obtenga el hardware necesario y un ISP (opcional) ............................................................................. 7
14.3) Configure el enrutador .......................................................................................................................... 8
14.4) Conecte el enrutador a Internet (opcional) .......................................................................................... 8
14.5) Conecte los equipos y dispositivos a la red ........................................................................................... 8
14.6) Cree un grupo en el hogar o active el uso compartido de archivos e impresoras ................................ 8

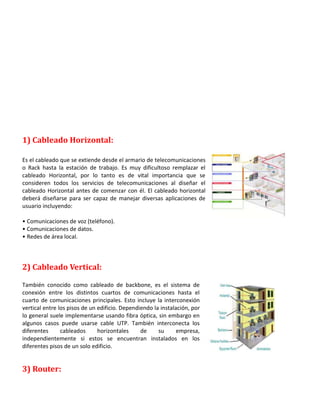

3. 1) Cableado Horizontal:
Es el cableado que se extiende desde el armario de telecomunicaciones
o Rack hasta la estación de trabajo. Es muy dificultoso remplazar el
cableado Horizontal, por lo tanto es de vital importancia que se
consideren todos los servicios de telecomunicaciones al diseñar el
cableado Horizontal antes de comenzar con él. El cableado horizontal
deberá diseñarse para ser capaz de manejar diversas aplicaciones de
usuario incluyendo:
• Comunicaciones de voz (teléfono).
• Comunicaciones de datos.
• Redes de área local.
2) Cableado Vertical:
También conocido como cableado de backbone, es el sistema de
conexión entre los distintos cuartos de comunicaciones hasta el
cuarto de comunicaciones principales. Esto incluye la interconexión
vertical entre los pisos de un edificio. Dependiendo la instalación, por
lo general suele implementarse usando fibra óptica, sin embargo en
algunos casos puede usarse cable UTP. También interconecta los
diferentes
cableados
horizontales
de
su
empresa,
independientemente si estos se encuentran instalados en los
diferentes pisos de un solo edificio.
3) Router:

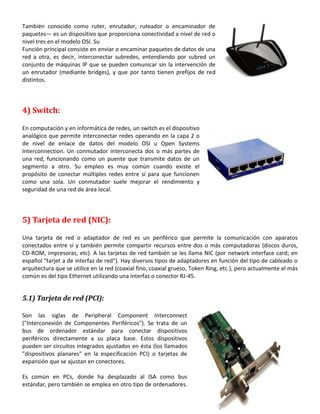

4. También conocido como ruter, enrutador, ruteador o encaminador de
paquetes— es un dispositivo que proporciona conectividad a nivel de red o
nivel tres en el modelo OSI. Su
Función principal consiste en enviar o encaminar paquetes de datos de una
red a otra, es decir, interconectar subredes, entendiendo por subred un
conjunto de máquinas IP que se pueden comunicar sin la intervención de
un enrutador (mediante bridges), y que por tanto tienen prefijos de red
distintos.
4) Switch:
En computación y en informática de redes, un switch es el dispositivo
analógico que permite interconectar redes operando en la capa 2 o
de nivel de enlace de datos del modelo OSI u Open Systems
Interconnection. Un conmutador interconecta dos o más partes de
una red, funcionando como un puente que transmite datos de un
segmento a otro. Su empleo es muy común cuando existe el
propósito de conectar múltiples redes entre sí para que funcionen
como una sola. Un conmutador suele mejorar el rendimiento y
seguridad de una red de área local.
5) Tarjeta de red (NIC):
Una tarjeta de red o adaptador de red es un periférico que permite la comunicación con aparatos
conectados entre sí y también permite compartir recursos entre dos o más computadoras (discos duros,
CD-ROM, impresoras, etc). A las tarjetas de red también se les llama NIC (por network interface card; en
español "tarjet a de interfaz de red"). Hay diversos tipos de adaptadores en función del tipo de cableado o
arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token Ring, etc.), pero actualmente el más
común es del tipo Ethernet utilizando una interfaz o conector RJ-45.
5.1) Tarjeta de red (PCI):
Son las siglas de Peripheral Component Interconnect
("Interconexión de Componentes Periféricos"). Se trata de un
bus de ordenador estándar para conectar dispositivos
periféricos directamente a su placa base. Estos dispositivos
pueden ser circuitos integrados ajustados en ésta (los llamados
"dispositivos planares" en la especificación PCI) o tarjetas de
expansión que se ajustan en conectores.
Es común en PCs, donde ha desplazado al ISA como bus
estándar, pero también se emplea en otro tipo de ordenadores.

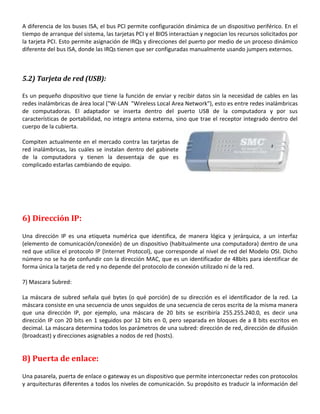

5. A diferencia de los buses ISA, el bus PCI permite configuración dinámica de un dispositivo periférico. En el
tiempo de arranque del sistema, las tarjetas PCI y el BIOS interactúan y negocian los recursos solicitados por
la tarjeta PCI. Esto permite asignación de IRQs y direcciones del puerto por medio de un proceso dinámico
diferente del bus ISA, donde las IRQs tienen que ser configuradas manualmente usando jumpers externos.
5.2) Tarjeta de red (USB):
Es un pequeño dispositivo que tiene la función de enviar y recibir datos sin la necesidad de cables en las
redes inalámbricas de área local ("W-LAN "Wireless Local Area Network"), esto es entre redes inalámbricas
de computadoras. El adaptador se inserta dentro del puerto USB de la computadora y por sus
características de portabilidad, no integra antena externa, sino que trae el receptor integrado dentro del
cuerpo de la cubierta.
Compiten actualmente en el mercado contra las tarjetas de
red inalámbricas, las cuáles se instalan dentro del gabinete
de la computadora y tienen la desventaja de que es
complicado estarlas cambiando de equipo.
6) Dirección IP:
Una dirección IP es una etiqueta numérica que identifica, de manera lógica y jerárquica, a un interfaz
(elemento de comunicación/conexión) de un dispositivo (habitualmente una computadora) dentro de una
red que utilice el protocolo IP (Internet Protocol), que corresponde al nivel de red del Modelo OSI. Dicho
número no se ha de confundir con la dirección MAC, que es un identificador de 48bits para identificar de
forma única la tarjeta de red y no depende del protocolo de conexión utilizado ni de la red.
7) Mascara Subred:
La máscara de subred señala qué bytes (o qué porción) de su dirección es el identificador de la red. La
máscara consiste en una secuencia de unos seguidos de una secuencia de ceros escrita de la misma manera
que una dirección IP, por ejemplo, una máscara de 20 bits se escribiría 255.255.240.0, es decir una
dirección IP con 20 bits en 1 seguidos por 12 bits en 0, pero separada en bloques de a 8 bits escritos en
decimal. La máscara determina todos los parámetros de una subred: dirección de red, dirección de difusión
(broadcast) y direcciones asignables a nodos de red (hosts).
8) Puerta de enlace:
Una pasarela, puerta de enlace o gateway es un dispositivo que permite interconectar redes con protocolos
y arquitecturas diferentes a todos los niveles de comunicación. Su propósito es traducir la información del

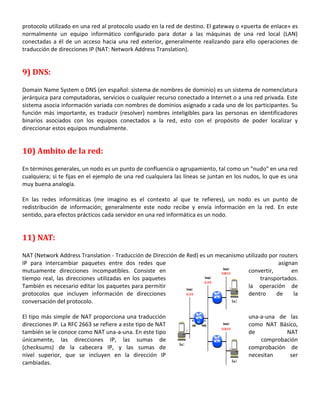

6. protocolo utilizado en una red al protocolo usado en la red de destino. El gateway o «puerta de enlace» es
normalmente un equipo informático configurado para dotar a las máquinas de una red local (LAN)
conectadas a él de un acceso hacia una red exterior, generalmente realizando para ello operaciones de
traducción de direcciones IP (NAT: Network Address Translation).
9) DNS:
Domain Name System o DNS (en español: sistema de nombres de dominio) es un sistema de nomenclatura
jerárquica para computadoras, servicios o cualquier recurso conectado a Internet o a una red privada. Este
sistema asocia información variada con nombres de dominios asignado a cada uno de los participantes. Su
función más importante, es traducir (resolver) nombres inteligibles para las personas en identificadores
binarios asociados con los equipos conectados a la red, esto con el propósito de poder localizar y
direccionar estos equipos mundialmente.
10) Ambito de la red:
En términos generales, un nodo es un punto de confluencia o agrupamiento, tal como un "nudo" en una red
cualquiera; si te fijas en el ejemplo de una red cualquiera las líneas se juntan en los nudos, lo que es una
muy buena analogía.
En las redes informáticas (me imagino es el contexto al que te refieres), un nodo es un punto de
redistribución de información; generalmente este nodo recibe y envía información en la red. En este
sentido, para efectos prácticos cada servidor en una red informática es un nodo.
11) NAT:
NAT (Network Address Translation - Traducción de Dirección de Red) es un mecanismo utilizado por routers
IP para intercambiar paquetes entre dos redes que
asignan
mutuamente direcciones incompatibles. Consiste en
convertir,
en
tiempo real, las direcciones utilizadas en los paquetes
transportados.
También es necesario editar los paquetes para permitir
la operación de
protocolos que incluyen información de direcciones
dentro
de
la
conversación del protocolo.
El tipo más simple de NAT proporciona una traducción
direcciones IP. La RFC 2663 se refiere a este tipo de NAT
también se le conoce como NAT una-a-una. En este tipo
únicamente, las direcciones IP, las sumas de
(checksums) de la cabecera IP, y las sumas de
nivel superior, que se incluyen en la dirección IP
cambiadas.
una-a-una de las
como NAT Básico,
de
NAT
comprobación
comprobación de
necesitan
ser

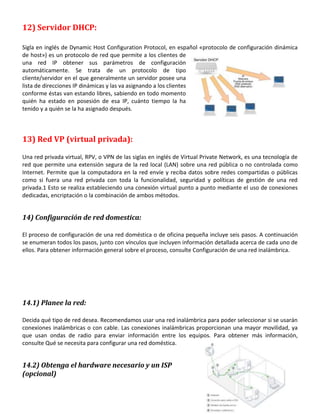

7. 12) Servidor DHCP:
Sigla en inglés de Dynamic Host Configuration Protocol, en español «protocolo de configuración dinámica
de host») es un protocolo de red que permite a los clientes de
una red IP obtener sus parámetros de configuración
automáticamente. Se trata de un protocolo de tipo
cliente/servidor en el que generalmente un servidor posee una
lista de direcciones IP dinámicas y las va asignando a los clientes
conforme éstas van estando libres, sabiendo en todo momento
quién ha estado en posesión de esa IP, cuánto tiempo la ha
tenido y a quién se la ha asignado después.
13) Red VP (virtual privada):
Una red privada virtual, RPV, o VPN de las siglas en inglés de Virtual Private Network, es una tecnología de
red que permite una extensión segura de la red local (LAN) sobre una red pública o no controlada como
Internet. Permite que la computadora en la red envíe y reciba datos sobre redes compartidas o públicas
como si fuera una red privada con toda la funcionalidad, seguridad y políticas de gestión de una red
privada.1 Esto se realiza estableciendo una conexión virtual punto a punto mediante el uso de conexiones
dedicadas, encriptación o la combinación de ambos métodos.
14) Configuración de red domestica:
El proceso de configuración de una red doméstica o de oficina pequeña incluye seis pasos. A continuación
se enumeran todos los pasos, junto con vínculos que incluyen información detallada acerca de cada uno de
ellos. Para obtener información general sobre el proceso, consulte Configuración de una red inalámbrica.
14.1) Planee la red:
Decida qué tipo de red desea. Recomendamos usar una red inalámbrica para poder seleccionar si se usarán
conexiones inalámbricas o con cable. Las conexiones inalámbricas proporcionan una mayor movilidad, ya
que usan ondas de radio para enviar información entre los equipos. Para obtener más información,
consulte Qué se necesita para configurar una red doméstica.
14.2) Obtenga el hardware necesario y un ISP
(opcional)

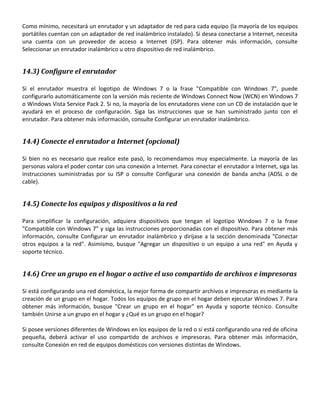

8. Como mínimo, necesitará un enrutador y un adaptador de red para cada equipo (la mayoría de los equipos
portátiles cuentan con un adaptador de red inalámbrico instalado). Si desea conectarse a Internet, necesita
una cuenta con un proveedor de acceso a Internet (ISP). Para obtener más información, consulte
Seleccionar un enrutador inalámbrico u otro dispositivo de red inalámbrico.
14.3) Configure el enrutador
Si el enrutador muestra el logotipo de Windows 7 o la frase "Compatible con Windows 7", puede
configurarlo automáticamente con la versión más reciente de Windows Connect Now (WCN) en Windows 7
o Windows Vista Service Pack 2. Si no, la mayoría de los enrutadores viene con un CD de instalación que le
ayudará en el proceso de configuración. Siga las instrucciones que se han suministrado junto con el
enrutador. Para obtener más información, consulte Configurar un enrutador inalámbrico.
14.4) Conecte el enrutador a Internet (opcional)
Si bien no es necesario que realice este pasó, lo recomendamos muy especialmente. La mayoría de las
personas valora el poder contar con una conexión a Internet. Para conectar el enrutador a Internet, siga las
instrucciones suministradas por su ISP o consulte Configurar una conexión de banda ancha (ADSL o de
cable).
14.5) Conecte los equipos y dispositivos a la red
Para simplificar la configuración, adquiera dispositivos que tengan el logotipo Windows 7 o la frase
"Compatible con Windows 7" y siga las instrucciones proporcionadas con el dispositivo. Para obtener más
información, consulte Configurar un enrutador inalámbrico y diríjase a la sección denominada "Conectar
otros equipos a la red". Asimismo, busque "Agregar un dispositivo o un equipo a una red" en Ayuda y
soporte técnico.
14.6) Cree un grupo en el hogar o active el uso compartido de archivos e impresoras
Si está configurando una red doméstica, la mejor forma de compartir archivos e impresoras es mediante la
creación de un grupo en el hogar. Todos los equipos de grupo en el hogar deben ejecutar Windows 7. Para
obtener más información, busque "Crear un grupo en el hogar" en Ayuda y soporte técnico. Consulte
también Unirse a un grupo en el hogar y ¿Qué es un grupo en el hogar?
Si posee versiones diferentes de Windows en los equipos de la red o si está configurando una red de oficina
pequeña, deberá activar el uso compartido de archivos e impresoras. Para obtener más información,
consulte Conexión en red de equipos domésticos con versiones distintas de Windows.
