1. Taller Guía Numero 3
Presentado por: Andres Gordillo Vargas
Técnico en Sistemas
Sena
2017

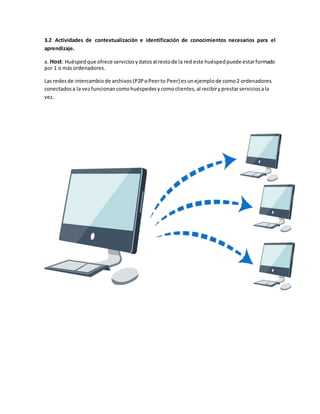

2. 3.2 Actividades de contextualización e identificación de conocimientos necesarios para el
aprendizaje.
a. Host: Huéspedque ofrece serviciosydatosal restode la red este huéspedpuede estarformado
por 1 o másordenadores.
Las redesde intercambio de archivos(P2PoPeerto Peer) esunejemplode como2 ordenadores
conectadosa la vez funcionancomohuéspedesy comoclientes,al recibiryprestarserviciosala
vez.

3. b. Tarjeta de red NIC:(NetworkInterface Card)
Esta tarjetaestá conectadafísicamente al cable de red,estase encarga de recibirytransmitir
datossobre una red de computadoras, cada tarjetatiene un númerode identificaciónúnicode 48
bitsenhexadecimal tambiénllamadodirecciónMAC.
Esta tarjetala podemosencontrarendiferentesformascomoloson:tarjetaEthernetPCI,
dispositivosPCMIA (Personal ComputerMemoryCardInternational Association)odispositivos
USB.

4. c. Qué esuna Mac: Identificadorasignadoporel fabricante al hardware comounatarjeta
ethernet,este identificadoresúnico paracada dispositivo.Estadirecciónconsisteen6grupos de
dos caracteres, cada grupoestá separadopordos puntosejemplo:01:A1: B3: F5: C6: 77
Imagennúmero1 (DirecciónMACvistadesde Windows).
Imagennúmero2 (DirecciónMACimpresaporel fabricante enel adaptadorde red)

5. d. Clasificaciónde las redessegúnsuextensión:
1.RedLAN: Una red de área local o LAN es lainterconexiónde periféricosy ordenadores,estano
se extiende másde 1 km,utilizaunatransmisiónprivadaparaentornode uso,escomúnencontrar
este tipode redesencasas y edificios.

6. 2.RedMAN: Redde área metropolitanaesunaredde banda ancha, da unacobertura enun área
geográficaextensa,estaintegramúltiplesserviciosmediante latransmisión de datos,vosyvideos
mediante fibraópticayUTP. Esta redpuede serpúblicaoprivada, un ejemplode MAN privada
podría seruna empresaque necesitacomunicartodossusedificiosparatransportardatosy voz,
un ejemplode MAN publicapodríaserunaempresade telecomunicacionesque tiene comofin
instalarbandaancha a una ciudad.

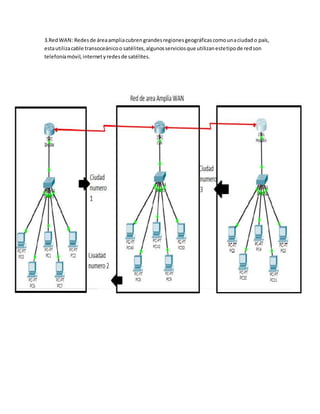

7. 3.RedWAN: Redesde áreaampliacubrengrandesregionesgeográficascomounaciudado país,
estautilizacable transoceánicoo satélites,algunosserviciosque utilizanestetipode redson
telefoníamóvil,internetyredesde satélites.

8. e. A que se le denominatopología:Diseñofísicoo lógicode unared, hay variostiposde topología
para una redentre estosencontramos:Enárbol,enmalla,enanillo,enestrellaypuntoa punto.
f. Qué son las VPN?:(Virtual prívate Network) esunatecnologíade redque se utilizapara
conectar unao más computadorasa una redprivadautilizandoInternet.Lasempresassuelen
utilizarunaVPN para que susempleadosdesdesuscasas,hoteles,etc.,puedanaccederarecursos
corporativos.

9. g. Qué son Interredes:Sistemade comunicaciónformadoporvariasredesenlazadaspara
proporcionarunacomunicaciónocultandolosprotocolosytecnologíasde lasredesindividuales,
usadaspara el desarrollode sistemasabiertos,proporcionalacapacidadde trabajonecesariapara
cada usuario,esun sistemaunificadoyhomogéneoconexcelentesprestacioneslascuales
optimizanel tiempoyrecursode quienuse estas.
h. ¿Qué es una Red interna?: Corresponde al conjuntode redes,tuberías,accesoriosyequipos,
que integranel sistemade suministrode unoovariosserviciosde comunicaciones,que se
encuentraal interiorde losprediosdel usuarioogrupode usuariosyes de su propiedad.

10. i. ¿Qué es una Red externa?:Las redesexternashacenreferenciaaservicios
localizadosenlaredinternaconacceso seguroa empresasousuariosexternos
mediante contraseñasidentificacionesetc.Porlotanto,unared externaesla
extensiónde dosomás estrategiasde redinterna,conunainteracciónseguraentre
empresas participantesysusrespectivasredesinternas.

11. n. Explique que esuna red local y una extendida:Una redde área local, redlocal o LAN (del
inglés Local ÁreaNetwork) eslainterconexiónde unoovariosdispositivos.Antiguamentesu
extensiónestabalimitadafísicamente aunedificiooaun entornode 200 metros,que con
repetidorespodíallegarala distanciade uncampo de 1 kilómetro,sinembargo,hoyendía
y gracias a la mejorade la potenciade redesinalámbricasyel aumentode laprivatizaciónde
satélites,escomúnobservarcomplejosde edificiosseparadosamásdistanciaque
mantienenunaredde árealocal estable.
Una red de área amplia,o WAN,por las siglasde wide areanetwork eninglés,esunaredde
computadoras que abarca variasubicacionesfísicas,proveyendoservicioaunazona, un
país, inclusovarioscontinentes.Escualquierredque une variasredeslocales,llamadas LAN,
por loque sus miembrosnoestántodosenuna mismaubicaciónfísica.

12. 3.3 Actividadesde transferenciadel conocimiento.
Actividad.
Identifique que tipode redesylosmediosde trasmisión,losserviciosque estánrepresentados en
cada una de las figuras.
 Tipode red LAN (Redde AreaLocal) este tipode conexiónimplementafibra ópticaoCable
UTP (Cable de par trenzado) comomediode transmisión,utilizaunswitchparamejorar
losproblemasde conectividadyunpatch panel para el cableadoypuertosdesígnanosen
la conexiónde red.

13. 3.4 Realice unainvestigacióne informesobre lasredesinalámbricasteniendoen
cuentalossiguientesaspectos.
Ventajasydesventajasde lasredesinalámbricas
Evolución
ConfluenciaTecnológica
Normalización
Aplicaciones
RadioUHF
Microondas
1.) Ventajasydesventajasde lasredes Inalámbricas:
 Ventajas:
No existencablesfísicos:porlotantono haycablesque se enreden,ni que entorpezcanla
conexióno arruinenel aspectodel lugardonde estálared
La instalaciónde redesinalámbricases máseconómica.
La instalaciónes mássencilla
Tiene mejoralcance, lasredeshogareñasinalámbricassuelentenerhasta100 metros
desde labase transmisora.

14. Permite laconexiónde grancantidadde dispositivosmóviles.Enlasredescableadas
mientrasmásdispositivoshaya,máscomplicadoel entramadode cables.
Posibilidadde conectarnodosagrandesdistanciassincableado,enel casode lasredes
inalámbricascorporativas.
Permitenmáslibertadenel movimientode losnodosconectados,algoque puede
convertirse enunverdaderoproblemaenlasredescableadas.
Permite crearunared enáreas complicadasdonde,porejemplo,resultadificultosoomuy
cara conectarcables.
Permite ampliarunaredcableadaencaso de redesmixtas(mezclasde inalámbricascon
cableadas)
 Desventajas:
Todavía no hayestudiosconcluyentessobre el gradode peligrosidadde lasradiaciones
electromagnéticasutilizadasenlasredesinalámbricas.De todasmaneraslamayoría de los
estudiosapuntanaque son inocuas.
Son algomás insegurasque lasredescableadas,poresolosorganismosde defensae
inteligenciagubernamentalesutilizanredesconcablesdentrode susedificios.
El ancho de bandade lasredesinalámbricasesmenorque lascableadas;enotrapalabras,
la velocidadalcanzadaporlasredescableadasesmayor.
Las redesinalámbricassonunpocomás inestablesque lasredescableadas,puedenverse
afectadapor otras ondaselectromagnéticasoaparatoselectrónicoscercanos.
La señal inalámbricapuede verseafectadae inclusointerrumpidaporobjetos,árboles,
paredes,espejos,etc.
2.) Evolución:
Los expertos en el tema empezaron a investigar en las redes inalámbricas hace ya más de
30 años.Los primerosexperimentosfueronde lamano de uno de losgrandes gigantesen
la historia de la informática, IBM.

15. En 1979 IBM publicaba los resultados de su experimento con infrarrojos en una fábrica
suiza. La idea de los ingenieros era construir una red local en la fábrica. Los resultados se
publicaron en el volumen 67 de los Proceeding del IEEE y han sido considerados como el
punto de partida en la línea evolutiva de las redes inalámbricas.
Las siguientes investigaciones se harían en laboratorios, siempre utilizando altas
frecuencias, hasta que en 1985 la Federal Comunicación Comisión asigna una serie de
bandas al uso de IMS (Industrial, Scientific and Medical). La FCC es la agencia federal de
EEUU encargada de regular y administrar en telecomunicaciones.
Esta asignación se tradujo a una mayor actividad en la industria y la investigación de LAN
(red inalámbrica de alcance local) empezaba a enfocarse al mercado.Seis años más tarde,
en 1991, se publicaban los primeros trabajos de LAN propiamente dicha, ya que según la
norma IEEE 802 solose consideraLAN a aquellasredesque transmitanal menos a 1 Mbps.
La red inalámbrica de alcance local ya existía, pero su introducción en el mercado e
implantaciónanivel domésticoylaboralaúnse haríaesperarunosaños.Unode losfactores
que supusoungranempuje al desarrollode este tipode redfueel asentamientode Laptops
y PDA enel mercado,ya que este tipode productoportátil reclamabamás la necesidadde
una red sin ataduras, sin cables.
Cualquier red inalámbrica se basa en la transmisión de datos mediante ondas
electromagnéticas, según la capacidad de la red y del tipo de onda utilizada hablamos de
una u otra red inalámbrica.
Wifi es una de ellas, en este caso el alcance de la red es bastante limitado por lo que se
utilizaanivel domésticoyoficina.Poresomismoeslamáspopularyaque muchosusuarios
se han decididoporeliminarloscablesque le permitenlaconexióna Internet.De manera
que es posible conectarse a la red desde cualquier lugar de la casa.

16. 3.) Confluencia Tecnológica:
Las tecnologías más importantes wi-fi y cable coexisten llevandoal usuario una red más
ampliayeficaz, En definitiva,mejorandoel precioy prestaciones que requiere este usuario
que puede ser un user promedio avanzado.
Estas tecnologías tienenque presentarlamismacapacidady calidadde servicio al usuario,
Se requiere ademásunprecioaccesibleyunasnormasclarasyoperativasque nosupongan
una barrera a la innovación y que contribuyan a favorecer la interoperabilidad.
4.) Normalización:
En 1990, enel senode IEEE 802, se formael comité IEEE 802.11, que empiezaatrabajar
para tratar de generaruna normapara las WLAN.Perono eshasta 1994 cuandoaparece el
primerborrador.
En 1992 se crea Winforum,consorciolideradopor Apple yformadoporempresasdel
sectorde lastelecomunicacionesyde lainformáticaparaconseguirbandasde frecuencia
para lossistemasPCS(Personal Communications Systems).Enese mismoaño,laETSI
(EuropeanTelecommunications Standards Institute),atravésdel comité ETSI-RES10, inicia
actuacionesparacrear unanorma a la que denomina HiperLAN (HighPerformance LAN)
para, en1993, asignarlas bandasde 5,2 y 17,1 GHz. En 1993 tambiénse constituye laIRDA
(Infrared DataAssociation) parapromoverel desarrollode lasWLAN basadasenenlaces
por infrarrojos.
En 1996, finalmente,ungrupode empresasdel sectorde informáticamóvil
(mobile computing) yde serviciosformanel Wireless LAN Interoperability Forum(WLI
Forum) para potenciareste mercadomediantelacreaciónde unamplioabanicode
productosy servicios interoperativos.Entre losmiembrosfundadoresde WLIForumse
encuentranempresascomoALPS Electronic,AMP,Data
General, Contron, SeikoEpsonyZenithDataSystems.

17. Del Comité de Normalizaciónde RedesLocales(IEEE802) del Institutode Ingenieros
Eléctricos,IEEE de EstadosUnidosse puede entoncesdestacarlasnormassiguientes:·
802.3 CSMA/CD(ETHERNET) · 802.4 TOKEN BUS · 802.5 TOKEN RING· REDES
METROPOLITANAS
Por otro lado,el InstitutoAmericanode Normalización,(ANSI),hadesarrollado unas
especificacionespararedeslocalesconfibraóptica,lascualesse conocenconel nombre
de FDDI, y esobre del Comité X3T9.5 del ANSI.La últimarevisióndelestándarFDDI,
llamadaFDDI-II,haadecuadolanorma para soportar nosólocomunicaciones de datos,
sinotambiénde vozy video.
Para las aplicacionesde lasredeslocalesenel entornode laautomatizaciónindustrial,ha
surgidoel MAP (Manufacturing Automation Protocol),apoyadoenlarecomendación
802.4 y para lasaplicacionesenel entorno de oficinasurgióel TOP
(Technical andOffice Protocol),basadoenlanorma802.3
4.) Aplicaciones:
Actualmente, las redes locales inalámbricas (WLAN) se encuentran instaladas
mayoritariamenteenalgunosentornosespecíficos,comoalmacenes,bancos,restaurantes,
fábricas, hospitales y transporte. Las limitaciones que, de momento, presenta esta
tecnologíahahechoque susmercadosinicialeshayansidolosque utilizaninformacióntipo
"bursty"(períodoscortosde transmisióndeinformaciónmuyintensosseguidosdeperíodos
de baja o nula actividad) y donde la exigencia clave consiste en que los trabajadores en
desplazamientopuedanaccederde formainmediataala informaciónalo largo de un área
concreta, como un almacén, un hospital, la planta de una fábrica o un entorno de
distribución o de comercio al por menor; en general, en mercados verticales.
Otras aplicaciones,las primeras que se vislumbraron, más bien de un carácter marginal
debidoaque en un principionose captabael potencial yla capacidadreal de lasWLAN,se
refierenalainstalaciónde redesenlugaresdondeesdifícilocomplejalainstalaciónde una
LAN cableada, como museos o edificios históricos, o bien en lugares o sedes temporales
donde podría no compensar la instalación de cableado.
El previsible aumento del ancho de banda asociado a las redes inalámbricas y,
consecuentemente, la posibilidad del multimedia móvil, permitirá atraer a mercados de
carácter horizontal que surgiránennuevossectores,al mismotiempoque se reforzaránlos
mercadosverticalesyaexistentes.Laapariciónde estosnuevosmercadoshorizontalesestá
fuertemente ligadaala evoluciónde lossistemasPCS(Personal Communications Systems),
en el sentido de que la base instalada de sistemas PCS ha creado una infraestructura de
usuarioscon una cultura tecnológicayhábitode utilizaciónde equiposde comunicaciones
móviles en prácticamente todos los sectores de la industria y de la sociedad.
Esa cultura constituye el caldo de cultivo para generar una demanda de más y más
sofisticados servicios y prestaciones, muchos de los cuales han de ser proporcionados por

18. las WLAN. De hecho,segúndatos de la CTIA (Celular Telephone Industry Associations),los
clientes de los proveedoresde servicios por radio se muestran en general satisfechos con
los servicios recibidos, pero esperan más tanto en términos de servicio como de precio,
tanto en el contexto celular como Pc’s.
5.) Radio UHF:
Las redesbasadasenequiposde radioenUHF necesitanparasuinstalaciónyusouna
licenciaadministrativa.Tienenlaventajade noverse interrumpidaporcuerposopacos,
pudiendosalvarobstáculosfísicosgraciasasucualidadde difracción.
WaveLAN esuna redinalámbricade NCRque utilizalasfrecuenciasde 902-928 Mhz en
EstadosUnidos,aunque enEuropa ha solicitadolaconcesiónde otrasfrecuencias,yaque
estabanda estásiendoutilizadaporlatelefoníamóvil.Estaredvaa 2 Mbps, y tiene una
coberturade 335 metros.Puede utilizarse de formaindependiente oconectadaauna red
Novell convencional(Arcnet, TokenRingoEthernet)
PureLAN esotra redde este tipocompatible conNovell NetWare,LAN Manager,LAN
ServeryTCP/IP.Va a 2 Mbps y tiene unacoberturade 240 metros.
6.) Microondas:
Las microondassonondaselectromagnéticascuyasfrecuenciasse encuentrandentrodel
espectrode las súperaltasfrecuencias,SHF,utilizándoseparalasredesinalámbricasla
banda de los18-19 Ghz.Estas redestienenunapropagaciónmuylocalizadayunanchode
banda que permite alcanzarlos15 Mbps.
La redRialtade Motorola esuna redde este tipo,lacual va a 10 Mbps y tiene unáreade
coberturade 500 metros.

19. 3.5) Ejercicio con Cisco Packet Tracer
