Este documento resume los conceptos clave de las redes de computadoras, incluyendo los elementos fundamentales de una red, los tipos de procesamiento, las topologías de red y los objetivos de aprender sobre cómo funcionan las redes. Explica brevemente los componentes hardware y software clave de una red, como estaciones de trabajo, servidores, tarjetas de interfaz de red y cableado. También describe los tipos principales de redes como punto a punto, centralizadas y distribuidas.

1. NOMBRE: ROSAS DONOSO JESSICA DEL ROCIO
SEMESTRE: SEGUNDO “E”
MATERIA: NTIC´S
AÑOLECTIVO: 2011-2012

2. 1. DATOS INFORMATIVOS:
NOMBRE: Jéssica Rosas Donoso
FECHA: 15 de septiembre del 2011
SEMESTRE: Segundo
PARALELO: “E”
MATERIA: NTIC´S
INGENIERO: Almeida Garzón Guillermo Efraín
2. TEMAS:
Red
Elementos Fundamentales de una Red
Tipos de Procesamiento
Tipos de Redes
Topologías de Red
3. OBJETIVOS:
 Proporcionar una alta confiabilidad y disponibilidad, al contar con fuentes
alternativas de suministro, con duplicados o réplicas en dos o tres o más
copias del mismo recurso.
 Disminuir el gasto, ya que los computadores pequeños tienen una mejor
relación costo/rendimiento comparada con maquinas grandes.
 Aprender de qué forma podríamos ver una red.
4. MARCO TEORICO:
RED.- El término genérico "red" hace referencia a un conjunto de entidades
(objetos, personas, etc.) conectadas entre sí. Por lo tanto, una red permite que
circulen elementos materiales o inmateriales entre estas entidades, según reglas
bien definidas.
Red: Conjunto de equipos y dispositivos periféricos conectados entre sí. Se
debe tener en cuenta que la red más pequeña posible está conformada por
dos equipos conectados.
Redes: implementación de herramientas y tareas para conectar equipos de
manera que puedan compartir recursos en la red.
Por lo tanto las redes de computadoras no son más que un conjunto de medios
para proporcionar servicios de telecomunicación entre cierto número de
ubicaciones. Una ubicación (fija o móvil) es conocida como punto de terminación
de red. Así pues, podríamos ver una red como algo abstracto que ofrece un
determinado servicio en puntos de terminación de red.
Las redes se usan para:

3. Compartir recursos, especialmente la información (los datos).
Proveer la confiabilidad, es decir, más de una fuente para los recursos.
La escalabilidad de los recursos computacionales: si se necesita más poder
computacional, se puede comprar un cliente más, en vez de un nuevo
mainframe.
La Comunicación.
Una red informática puede tener diversos propósitos:
Intercambio de recursos (archivos, aplicaciones o hardware, una conexión a
Internet, etc.)
Comunicación entre personas (correo electrónico, debates en vivo, etc.)
Comunicación entre procesos (por ejemplo, entre equipos industriales)
Garantía de acceso único y universal a la información (bases de datos en
red)
Videojuegos de varios jugadores
Las redes también se usan para estandarizar aplicaciones. El término groupware se
usa generalmente para referirse a las herramientas que permiten que varias
personas trabajen en una red. Por ejemplo, las agendas grupales y el correo
electrónico se pueden usar para comunicar de manera más rápida y eficaz.
ELEMENTOS FUNDAMENTALES DE UNA RED.- Una red de computadoras consta
tanto de hardware como de software. En el hardware se incluyen: estaciones de
trabajo, servidores, tarjeta de interfaz de red, cableado. En el software se
encuentra el sistema operativo de red (Network OperatingSystem, NOS).
 Estaciones de trabajo.- Cada computadora conectada a la red conserva la
capacidad de funcionar de manera independiente, realizando sus propios
procesos. Asimismo, las computadoras se convierten en estaciones de
trabajo en red, con acceso a la información y recursos contenidos en el
servidor de archivos de la misma. Una estación de trabajo no comparte sus
propios recursos con otras computadoras. Esta puede ser desde una PC XT
hasta una Pentium, equipada según las necesidades del usuario; o también
de otra arquitectura diferente como Macintosh, SiliconGraphics, Sun, etc.
 Servidores.- Son aquellas computadoras capaces de compartir sus recursos
con otras. Los recursos compartidos pueden incluir impresoras, unidades
de disco, CD-ROM, directorios en disco duro e incluso archivos individuales.
Los tipos de servidores obtienen el nombre dependiendo del recurso que
comparten. Algunos de ellos son: servidor de discos, servidor de archivos,
servidor de archivos distribuido, servidores de archivos dedicados y no
dedicados, servidor de terminales, servidor de impresoras, servidor de
discos compactos, servidor web y servidor de correo.
 Tarjeta de Interfaz de Red.- Para comunicarse con el resto de la red, cada
computadora debe tener instalada una tarjeta de interfaz de red. Se les
llama también adaptadores de red o sólo tarjetas de red. En la mayoría de
los casos, la tarjeta se adapta en la ranura de expansión de la computadora,
aunque algunas son unidades externas que se conectan a ésta a través de un
puerto serial o paralelo. Las tarjetas internas casi siempre se utilizan para

4. las PC's, PS/2 y estaciones de trabajo como las SUN's. Las tarjetas de
interfaz también pueden utilizarse en minicomputadoras y mainframes. A
menudo se usan cajas externas para Mac's y para algunas computadoras
portátiles. La tarjeta de interfaz obtiene la información de la PC, la convierte
al formato adecuado y la envía a través del cable a otra tarjeta de interfaz de
la red local. Esta tarjeta recibe la información, la traduce para que la PC
pueda entender y la envía a la PC.
 Cableado de Red.- La LAN debe tener un sistema de cableado que conecte
las estaciones de trabajo individuales con los servidores de archivos y otros
periféricos. Si sólo hubiera un tipo de cableado disponible, la decisión sería
sencilla. Lo cierto es que hay muchos tipos de cableado, cada uno con sus
propios defensores y como existe una gran variedad en cuanto al costo y
capacidad, la selección no debe ser un asunto trivial.
Cable de par trenzado: Es con mucho, el tipo menos caro y más común de medio
de red.
Cable coaxial: Es tan fácil de instalar y mantener como el cable de par trenzado, y
es el medio que se prefiere para las LAN grandes.
Cable de fibra óptica: Tiene mayor velocidad de transmisión que los anteriores,
es inmune a la interferencia de frecuencias de radio y capaz de enviar señales a
distancias considerables sin perder su fuerza. Tiene un costo mayor.
 Sistema operativo de Red.- Después de cumplir todos los requerimientos
de hardware para instalar una LAN, se necesita instalar un sistema
operativo de red (Network OperatingSystem, NOS), que administre y
coordine todas las operaciones de dicha red. Los sistemas operativos de red
tienen una gran variedad de formas y tamaños, debido a que cada
organización que los emplea tiene diferentes necesidades. Algunos sistemas
operativos se comportan excelentemente en redes pequeñas, así como otros
se especializan en conectar muchas redes pequeñas en áreas bastante
amplias.
TIPOS DE PROCESAMIENTO.-
 PROCESAMIENTO CENTRALIZADO.- El proceso centralizado es utilizado
en los Mainframes, Minicomputadoras y en las Micro multiusuario. Los
enlaces a estas máquinas se hacen a través de terminales tontas, Estas
terminales no son capaces de procesar información por lo que trabajan en
contacto directo con el procesador de la computadora central.
Las aplicaciones en el proceso centralizado residen exclusivamente en la
computadora central y al ser invocadas por las terminales, esta se ocupa del
proceso y requerimientos del programa. Este sistema parece no presentar
problemas.

5.  b) PROCESAMIENTO DISTRIBUIDO.- Un sistema distribuido es
multiusuario y multitarea. Todos los programas que se ejecuten en un
sistema distribuido lo van a hacer sobre la CPU del servidor en lo que en
términos informáticos se denomina "tiempo compartido". Un sistema
distribuido comparte la CPU.
Cada usuario tendrá una computadora autónoma con su propia CPU dónde se
ejecutarán las aplicaciones que correspondan. Además, con la aparición de la
arquitectura cliente/servidor, la CPU del servidor puede ejecutar algún programa
que el usuario solicite.

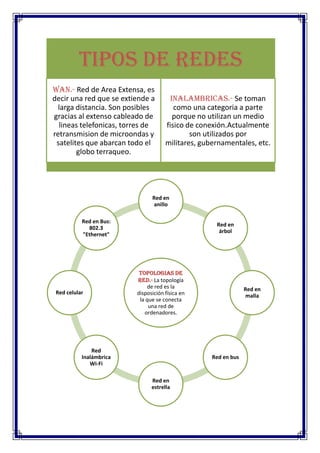

TIPOS DE REDES.-
 PUNTO A PUNTO.- Las redes punto a punto son aquellas que responden a
un tipo de arquitectura de red en las que cada canal de datos se usa para
comunicar únicamente dos nodos, en contraposición a las redes multipunto,
en las cuales cada canal de datos se puede usar para comunicarse con
diversos nodos.
En una red punto a punto, los dispositivos en red actúan como socios iguales, o
pares entre sí. Como pares, cada dispositivo puede tomar el rol de esclavo o la
función de maestro. En un momento, el dispositivo A, por ejemplo, puede hacer
una petición de un mensaje/dato del dispositivo B, y este es el que le responde
enviando el mensaje/dato al dispositivo A. El dispositivo A funciona como esclavo,
mientras que B funciona como maestro. Un momento después los dispositivos A y
B pueden revertir los roles: B, como esclavo, hace una solicitud a A, y A, como
maestro, responde a la solicitud de B. A y B permanecen en una relación reciproca
o par entre ellos.
Las redes punto a punto son relativamente fáciles de instalar y operar. A medida
que las redes crecen, las relaciones punto a punto se vuelven más difíciles de
coordinar y operar. Su eficiencia decrece rápidamente a medida que la cantidad de
dispositivos en la red aumenta.
Se distinguen diferentes tipos de redes (privadas) según su tamaño (en cuanto a la
cantidad de equipos), su velocidad de transferencia de datos y su alcance. Las
redes privadas pertenecen a una misma organización. Generalmente se dice que
existen tres categorías de redes:
LAN (Red de área local)
MAN (Red de área metropolitana)
WAN (Red de área extensa)
LAN.- LAN significa Red de área local. Es un conjunto de equipos que pertenecen a
la misma organización y están conectados dentro de un área geográfica pequeña
mediante una red, generalmente con la misma tecnología.
Una red de área local es una red en su versión más simple. La velocidad de
transferencia de datos en una red de área local puede alcanzar hasta 10 Mbps (por

6. ejemplo, en una red Ethernet) y 1 Gbps (por ejemplo, en FDDI o Gigabit Ethernet).
Una red de área local puede contener 100, o incluso 1000, usuarios.
Al extender la definición de una LAN con los servicios que proporciona, se pueden
definir dos modos operativos diferentes:
En una red "de igual a igual", la comunicación se lleva a cabo de un equipo a
otro sin un equipo central y cada equipo tiene la misma función.
En un entorno "cliente/servidor", un equipo central brinda servicios de red
para los usuarios.
MAN.- Una MAN (Red de área metropolitana) conecta diversas LAN cercanas
geográficamente (en un área de alrededor de cincuenta kilómetros) entre sí a alta
velocidad. Por lo tanto, una MAN permite que dos nodos remotos se comuniquen
como si fueran parte de la misma red de área local.
Una MAN está compuesta por conmutadores o routers conectados entre sí
mediante conexiones de alta velocidad (generalmente cables de fibra óptica).
WAN.- Una WAN (Red de área extensa) conecta múltiples LAN entre sí a través de
grandes distancias geográficas. La velocidad disponible en una WAN varía según el
costo de las conexiones (que aumenta con la distancia) y puede ser baja. Las WAN
funcionan con routers, que pueden "elegir" la ruta más apropiada para que los
datos lleguen a un nodo de la red. La WAN más conocida es Internet.
REDES INALAMBRICAS.- Los computadores portátiles son el segmento más
rápido de crecimiento en la industria de la computación. Los usuarios móviles de
estos pequeños computadores quieren estar conectados en línea a su base de
operaciones y necesitan obtener datos para sus aplicaciones sin estar atados a las
comunicaciones terrestres. En algunos casos el obtener una conexión por cable es
imposible, el ejemplo típico es un automóvil, por lo tanto se encuentra su interés
en las redes inalámbricas.
Las redes inalámbricas, se basan en el principio de conectar una antena a un
circuito eléctrico en donde las ondas electromagnéticas se difunden para captarse
en un receptor a cierta distancia.
Las redes inalámbricas son de gran importancia para los transportadores de
carga pesada y pasajeros, vehículos de servicios público, personas que efectúen
reparaciones en sitios de difícil acceso, y para las organizaciones militares, entre
otras.
La instalación de redes inalámbricas es relativamente fácil, pero presentan
algunas desventajas como su velocidad de transmisión y recepción que puede
alcanzar de 1 a 2 Mbps lo cual es mucho más lento que en las redes de área local y
redes de largo alcance. En algunas ocasiones las redes inalámbricas presentan
interferencias de comunicaciones.

7. TOPOLOGIAS DE RED.- La topología de red es la disposición física en la que se
conecta una red de ordenadores. Si una red tiene diversas topologías se la llama
mixta.
Topologías más comunes:
 Red en anillo.- Topología de red en la que las estaciones se conectan
formando un anillo. Cada estación está conectada a la siguiente y la última
está conectada a la primera. Cada estación tiene un receptor y un
transmisor que hace la función de repetidor, pasando la señal a la siguiente
estación del anillo.
En este tipo de red la comunicación se da por el paso de un token o testigo, que se
puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes
de información, de esta manera se evita perdida de información debido a
colisiones.
Cabe mencionar que si algún nodo de la red se cae (termino informático para decir
que esta en mal funcionamiento o no funciona para nada) la comunicación en todo
el anillo se pierde.
 Red en árbol.- Topología de red en la que los nodos están colocados en
forma de árbol. Desde una visión topológica, la conexión en árbol es
parecida a una serie de redes en estrella interconectadas.
Es una variación de la red en bus, la falla de un nodo no implica interrupción en las
comunicaciones. Se comparte el mismo canal de comunicaciones.
Cuenta con un cable principal (backbone) al que hay conectadas redes individuales
en bus.
 Red en malla.- La Red en malla es una topología de red en la que cada nodo
está conectado a uno o más de los otros nodos. De esta manera es posible
llevar los mensajes de un nodo a otro por diferentes caminos.
Si la red de malla está completamente conectada no puede existir absolutamente
ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias
conexiones con todos los demás servidores.
 Red en bus.- Topología de red en la que todas las estaciones están
conectadas a un único canal de comunicaciones por medio de unidades
interfaz y derivadores. Las estaciones utilizan este canal para comunicarse
con el resto.
La topología de bus tiene todos sus nodos conectados directamente a un enlace y
no tiene ninguna otra conexión entre nodos. Físicamente cada host está conectado
a un cable común, por lo que se pueden comunicar directamente, aunque la
ruptura del cable hace que los hosts queden desconectados.

8. La topología de bus permite que todos los dispositivos de la red puedan ver todas
las señales de todos los demás dispositivos, lo que puede ser ventajoso si desea
que todos los dispositivos obtengan esta información. Sin embargo, puede
representar una desventaja, ya que es común que se produzcan problemas de
tráfico y colisiones, que se pueden paliar segmentando la red en varias partes. Es la
topología más común en pequeñas LAN, con hub o switch final en uno de los
extremos.
 Red en estrella.- Red en la cual las estaciones están conectadas
directamente al servidor u ordenador y todas las comunicaciones se han de
hacer necesariamente a través de él. Todas las estaciones están conectadas
por separado a un centro de comunicaciones, concentrador o nodo central,
pero no están conectadas entre sí. Esta red crea una mayor facilidad de
supervisión y control de información ya que para pasar los mensajes deben
pasar por el hub o concentrador, el cual gestiona la redistribución de la
información a los demás nodos. La fiabilidad de este tipo de red es que el
malfuncionamiento de un ordenador no afecta en nada a la red entera,
puesto que cada ordenar se conecta independientemente del hub, el costo
del cableado puede llegar a ser muy alto. Su punto débil consta en el hub ya
que es el que sostiene la red en uno.
 Red Inalámbrica Wi-Fi.- Wi-Fi es una marca de la Wi-Fi Alliance
(anteriormente la Wireless Ethernet Compatibility Alliance), la organización
comercial que prueba y certifica que los equipos cumplen los estándares
IEEE 802.11x.
Las nuevas redes sin cables hacen posible que se pueda conectar a una red local
cualquier dispositivo sin necesidad de instalación, lo que permite que nos podamos
pasear libremente por la oficina con nuestro ordenador portátil conectado a la red
o conectar sin cables cámaras de vigilancia en los lugares más inaccesibles.
También se puede instalar en locales públicos y dar el servicio de acceso a Internet
sin cables.
La norma IEEE 802.11b dio carácter universal a esta tecnología que permite la
conexión de cualquier equipo informático a una red de datos Ethernet sin
necesidad de cableado, que actualmente se puede integrar también con los equipos
de acceso ADSL para Internet.
Seguridad
Uno de los problemas más graves a los cuales se enfrenta actualmente la tecnología
Wi-Fi es la seguridad. Un muy elevado porcentaje de redes se han instalado por
administradores de sistemas o de redes por su simplicidad de implementación, sin
tener en consideración la seguridad y por tanto han convertido sus redes en redes
abiertas, sin proteger el acceso a la información que por ellas circulan. Existen
varias alternativas para garantizar la seguridad de estas redes, las más comunes
son la utilización de protocolos de encriptación de datos como el WEP y el WPA,

9. proporcionados por los propios dispositivos inalámbricos, o IPSEC (túneles IP) y
802.1x, proporcionados por o mediando otros dispositivos de la red de datos.
 Red celular.- La topología celular está compuesta por áreas circulares o
hexagonales, cada una de las cuales tiene un nodo individual en el centro.
La topología celular es un área geográfica dividida en regiones (celdas) para los
fines de la tecnología inalámbrica. En esta tecnología no existen enlaces físicos; silo
hay ondas electromagnéticas.
La ventaja obvia de una topología celular (inalámbrica) es que no existe ningún
medio tangible aparte de la atmósfera terrestre o el del vacío del espacio exterior
(y los satélites). Las desventajas son que las señales se encuentran presentes en
cualquier lugar de la celda y, de ese modo, pueden sufrir disturbios y violaciones
de seguridad.
Como norma, las topologías basadas en celdas se integran con otras topologías, ya
sea que usen la atmósfera o los satélites.
 Red en Bus: 802.3 "Ethernet".- Norma o estándar (IEEE 802.3) que
determina la forma en que los puestos de la red envían y reciben datos
sobre un medio físico compartido que se comporta como un bus lógico,
independientemente de su configuración física. Originalmente fue diseñada
para enviar datos a 10 Mbps, aunque posteriormente ha sido perfeccionada
para trabajar a 100 Mbps, 1 Gbps o 10 Gbps y se habla de versiones futuras
de 40 Gbps y 100 Gbps.
En sus versiones de hasta 1 Gbps utiliza el protocolo de acceso al medio CSMA/CD
(CarrierSenseMultiple Access / CollisionDetect - Acceso múltiple con detección de
portadora y detección de colisiones). Actualmente Ethernet es el estándar más
utilizado en redes locales/LANs.
Ethernet fue creado por Robert Metcalfe y otros en Xerox Parc, centro de
investigación de Xerox para interconectar computadoras Alto. El diseño original
funcionaba a 1 Mbps sobre cable coaxial grueso con conexiones vampiro (que
"muerden" el cable). Para la norma de 10 Mbps se añadieron las conexiones en
coaxial fino (10Base2, también de 50 ohmios, pero más flexible), con tramos
conectados entre si mediante conectores BNC; par trenzado categoría 3 (10BaseT)
con conectores RJ45, mediante el empleo de hubs y con una configuración física en
estrella; e incluso una conexión de fibra óptica (10BaseF).
Los estándares sucesivos (100 Mbps o Fast Ethernet, Gigabit Ethernet, 10 Gigabit
Ethernet) abandonaron los coaxiales dejando únicamente los cables de par
trenzado sin apantallar (UTP - UnshieldedTwistedPair), de categorías 5 y
superiores y la Fibra óptica.
5. RESUMEN PERSONAL:

10. RED
Sistema donde los elementos que lo
componen son autónomos y estan
conectados entre sí por medios fïsicos y
lógicos, que pueden comunicarse para
compartir recursos.
Estan formadas por Las redes se usan para:
conexiones entre
grupos de computadora
y dispoitivos asociados.
*Compartir recursos, especialmente la información
*Proveer la confiabilidad, es decir, más de una fuente
para los recursos.
*La escalabilidad de los recursos computacionales: si se
necesita más poder computacional, se puede comprar un
cliente más, en vez de un nuevo mainframe.
*La Comunicación.

11. *Flujo oportuno de
Ventajas información.
*Reducción de
*Reducción de
costos
costos operativos.
administativos.
*Ganancia de
*Compartición de
velocidad para la
programas y
ejecución de
archivos.
procesos.
*Compartición de
*Uso de correo
los recursos de la
electrónico.
red.
*Gestión *Compartición de
centralizada bases de datos.

12. ELEMENTOS FUNDAMENTALES DE
UNA RED
Una red de computadoras consta tanto de hardware como
de software. En el hardware se incluyen: estaciones de
trabajo, servidores, tarjeta de interfaz de red, cableado.
En el software se encuentra el sistema operativo de red
Servidor.- Son aquellas computadoras capaces de
compartir sus recursos con otras.
•Suficiente capacidad de procesamiento.
•Ranuras de expansión disponibles.
•Suficiente memoria RAM para correr las aplicaciones de la Red.
Estación de Trabajo.- Cada computadora conectada a
la red conserva la capacidad de funcionar de manera
independiente, realizando sus propios procesos.
•Disco duro para futuros crecimientos.
•Unidad de disco flexible.
•Contar por lo menos con una memoria RAM de 32MB.
Cableado.- La LAN debe tener un sistema de cableado
que conecte las estaciones de trabajo individuales con los
servidores de archivos y otros periféricos.
•Velocidad de transmision que se quiere conseguir.
•Distancia maxima entre computadoras que se van a conectar.
•Los cables mas utilizados son el par trenzado, cable coaxial, y la fibra optica.

13. Par Trenzado Cable Coaxial Fibra Optica
• Es con mucho, el • Es tan fácil de • Tiene mayor
tipo menos caro y instalar y velocidad de
más común de mantener como el transmisión que
medio de red. cable de par los anteriores, es
trenzado, y es el inmune a la
medio que se interferencia de
prefiere para las frecuencias de
LAN grandes. radio y capaz de
enviar señales a
distancias
considerables sin
perder su fuerza.
Tiene un costo
mayor.
Tarjeta de Interfaz de Red.- Para comunicarse
con el resto de la red, cada computadora debe tener
instalada una tarjeta de interfaz de red.
•Se les llama también adaptadores de red o sólo tarjetas de red
•En la mayoría de los casos, la tarjeta se adapta en la ranura de
expansión de la computadora, aunque algunas son unidades externas
que se conectan a ésta a través de un puerto serial o paralelo.
Sistema operativo de Red.- Después de cumplir
todos los requerimientos de hardware para instalar una
LAN, se necesita instalar un sistema operativo de
red, que administre y coordine todas las operaciones de
dicha red.
•. Los sistemas operativos de red tienen una gran variedad de formas y
tamaños, debido a que cada organización que los emplea tiene
diferentes necesidades.

14. TIPOS DE
PROCESAMIENTO:
• El proceso centralizado es utilizado en los
PROCESAMIENTO Mainframes, Minicomputadoras y en las Micro
CENTRALIZADO multiusuario. Los enlaces a estas máquinas se
hacen a través de terminales tontas.
• Un sistema distribuido es multiusuario y
PROCESAMIENTO multitarea. Todos los programas que se ejecuten
DISTRIBUIDO en un sistema distribuido lo van a hacer sobre la
CPU del servidor en lo que en términos
informáticos se denomina "tiempo compartido".
Tipos de Redes
LAN.- Red de Area
Punto a Punto.- Una Local, conjunto de
red punto apunto es computadoras que pueden MAN.- Redes de Area
aquella para la que compartir Metropolitana, estan
siempre dos teminales datos, aplicaciones y separadas por distancias de
estan unidas por una linea recursos. Estan separadas vaios kilometros, y suelen
o cable no compartido tal por distancias de hasta usarse en ciudades o
que su uso es dedicado unos pocos kilometros y estados.
solo a esas 2 terminales. suelen usarse en oficina o
campus universitarios.

15. tipos de Redes
WAN.- Red de Area Extensa, es
decir una red que se extiende a INALAMBRICAS.- Se toman
larga distancia. Son posibles como una categoria a parte
gracias al extenso cableado de porque no utilizan un medio
lineas telefonicas, torres de fisico de conexión.Actualmente
retransmision de microondas y son utilizados por
satelites que abarcan todo el militares, gubernamentales, etc.
globo terraqueo.
Red en
anillo
Red en Bus:
Red en
802.3
árbol
"Ethernet"
TOPOLOGIAS DE
RED.- La topología
de red es la Red en
Red celular disposición física en malla
la que se conecta
una red de
ordenadores.
Red
Inalámbrica Red en bus
Wi-Fi
Red en
estrella

16. En este tipo de red la comunicación se da
por el paso de un token o testigo, que se
puede conceptualizar como un cartero
Topología de red en la que las estaciones
que pasa recogiendo y entregando
se conectan formando un anillo
paquetes de información, de esta manera
se evita perdida de información debido a
colisiones.
Red en anillo
Cada estación está conectada a la Cabe mencionar que si algún nodo de la
siguiente y la última está conectada a la red se cae la comunicación en todo el
primera. anillo se pierde.

17. Desde una visión
Topología de red en la que topológica, la conexión en
los nodos están colocados árbol es parecida a una
en forma de árbol. serie de redes en estrella
interconectadas.
Red en
árbol
Cuenta con un cable
principal al que hay Se comparte el mismo canal
conectadas redes de comunicaciones.
individuales en bus.

18. La Red en malla es una
Cada servidor tiene sus
topología de red en la que
propias conexiones con
cada nodo está conectado
todos los demás
a uno o más de los otros
servidores.
nodos.
Red en
malla
Es posible llevar los
mensajes de un nodo a
otro por diferentes
caminos.

19. Topología de red en la que
todas las estaciones están Las estaciones utilizan este
conectadas a un único canal de canal para comunicarse con el
comunicaciones por medio de resto.
unidades interfaz y derivadores.
Red en bus
La topología de bus permite
Es la topología más común en
que todos los dispositivos de la
pequeñas LAN, con hub o
red puedan ver todas las
switch final en uno de los
señales de todos los demás
extremos.
dispositivos

20. Red en la cual las estaciones están
conectadas directamente al Esta red crea una mayor facilidad
servidor u ordenador y todas las de supervisión y control de
comunicaciones se han de hacer información
necesariamente a través de él.
Red en
estrella
La fiabilidad de este tipo de red es
que el malfuncionamiento de un
Su punto débil consta en el hub ya
ordenador no afecta en nada a la
que es el que sostiene la red en
red entera, puesto que cada
uno.
ordenar se conecta
independientemente del hub

21. La norma IEEE 802.11b dio
carácter universal a esta
Las nuevas redes sin cables hacen
tecnología que permite la
posible que se pueda conectar a
conexión de cualquier equipo
una red local cualquier dispositivo
informático a una red de datos
sin necesidad de instalación
Ethernet sin necesidad de
cableado
Red
Inalámbrica
Wi-Fi
Existen varias alternativas para
Uno de los problemas más graves garantizar la seguridad de estas
a los cuales se enfrenta redes, las más comunes son la
actualmente la tecnología Wi-Fi es utilización de protocolos de
la seguridad encriptación de datos como el
WEP y el WPA

22. La topología celular está
La topología celular es un área
compuesta por áreas circulares o
geográfica dividida en regiones
hexagonales, cada una de las
para los fines de la tecnología
cuales tiene un nodo individual en
inalámbrica.
el centro.
Red celular
Las desventajas son que las
Como norma, las topologías señales se encuentran presentes
basadas en celdas se integran con en cualquier lugar de la celda y, de
otras topologías, ya sea que usen ese modo, pueden sufrir
la atmósfera o los satélites. disturbios y violaciones de
seguridad.

23. Originalmente fue diseñada para
enviar datos a 10 Mbps, aunque Ethernet fue creado por Robert
posteriormente ha sido Metcalfe y otros en Xerox
perfeccionada para trabajar a 100 Parc, centro de investigación de
Mbps, 1 Gbps o 10 Gbps y se Xerox para interconectar
habla de versiones futuras de 40 computadoras Alto
Gbps y 100 Gbps.
Red en Bus:
802.3
"Ethernet"
Los estándares sucesivos
abandonaron los coaxiales
dejando únicamente los cables de
par trenzado sin apantallar, de
categorías 5 y superiores y la Fibra
óptica.

24. 6. CONLUSIONES Y RECOMENDACIONES:
Se puede compartir programas y archivos.
También compartir los recursos de la red.
La expansión económica de una base de PC.
La posibilidad de utilizar software de red.
El uso del Correo Electrónico.
La creación de grupos de trabajo.
La Gestión centralizada.
La Seguridad.
El acceso a más de un sistema operativo.
7. Bibliografia:
"Redes de comunicación", Enciclopedia Microsoft® Encarta® 99. © 1993-1998
Microsoft Corporation
http://www.ciens.ula.ve/~mfrand/Contenido/desarrollo.htm
http://es.kioskea.net/contents/initiation/concept.php3
http://html.rincondelvago.com/conceptos-de-redes.html
http://www.eveliux.com/mx/redes-lan-can-man-y-wan.php
http://www.angelfire.com/alt/arashi/elered.htm
http://redesuni.blogspot.com/2010/10/elementos-de-una-red.html
http://es.wikipedia.org/wiki/Red_de_computadoras
http://es.kioskea.net/contents/initiation/types.php3
http://es.wikipedia.org/wiki/Red_punto_a_punto
http://es.wikipedia.org/wiki/Topolog%C3%ADa_de_red
http://www.monografias.com/trabajos53/topologias-red/topologias-red2.shtml
http://www.angelfire.com/mi2/Redes/razones.html
http://genesis.uag.mx/edmedia/material/comuelectro/uni1_2_4.cfm
