Las tarjetas de audio son dispositivos que permiten a los ordenadores procesar sonido, ya sea de entrada o salida, facilitando la reproducción de música y otros sonidos. Se clasifican según los canales que utilizan y pueden ser integradas en la placa base o ser componentes separados, con distintas características según la calidad requerida. Al comprar, es importante considerar la calidad, tipo de sintetizador y número de conexiones necesarias.

1. Tarjetas de Audio
INTEGRANTES
 Ana Cristina Rodríguez Ayala
 Patricia Saray Sarabia Hernández
 Janeth Alejandra Hernández Rosales
 Paola Sáenz
 Gloria Pérez
 Liliana Velázquez
 Carina Rocelin Santana Anguiano.

2. INTRODUCCION
Durante esta presentación daremos a conocer que son
las tarjetas de video, para que se utilizan, en que nos
benefician, como es que vienen o se ensamblan. Así
también como trabajan. Las consideraciones que se
deben tener en cuenta al comprar una tarjeta de
audio, los componentes. Y también veremos cuales son
las diferentes funciones de la tarjeta de audio.
En los últimos tiempos han aparecido diversas tarjetas de
sonido al mercado que han supuesto un nuevo avance en
el concepto de tarjetas de sonido para entornos
domésticos. Después de la serie Sound Blaster 32, las
tarjetas domésticas parecían haber llegado a su techo con
la tecnología wavetable. (=Tabla de Ondas)

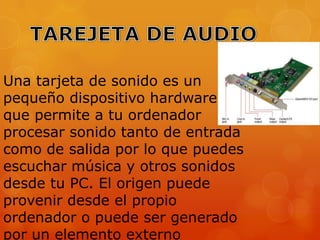

3. Una tarjeta de sonido es un
pequeño dispositivo hardware
que permite a tu ordenador
procesar sonido tanto de entrada
como de salida por lo que puedes
escuchar música y otros sonidos
desde tu PC. El origen puede
provenir desde el propio
ordenador o puede ser generado
por un elemento externo

4. Las tarjetas de sonido
obtienen señales de audio
como micrófonos o teclados
electrónicos y las transfieren
en forma digital para su
almacenamiento y uso|
También convierten los
datos digitales
almacenados en los
ficheros de audio, en
señales de audio que tu
ordenador puede entender
y enviar a los altavoces

5. AQUÍ PODEMOS OBSERVAR ALGUNOS TIPOS DE
TARJETAS DE AUDIO Y LOS BITS QUE PUEDEN
LLEGAR A PROCESAR
Tipo de tarjeta
Típica FM (compatible SB 16)
Estándar GM (General MIDI)
Tipo Wavetable (estilo SB 32)
Maxi Sound Home Studio, SB AWE 64
Turtle Beach Pinnacle
Nº de
bits
8 ó 16
16
16
16
20

6. Este accesorio de sonido suele venir integrado en la placa
base que está dentro de la caja. Pero también puede venir de
forma separada, conectado a una ranura PCI de la placa
base.
En la parte trasera de tu ordenador hay “jacks” o entradas de
conector donde se podrán conectar los altavoces, cascos y
micros. Todos ellos están en la propia tarjeta de sonido.
Casi todos los ordenadores que viene de fábrica y son
vendidos en tiendas o Internet, viene con el sonido ya
integrado en la placa base , por lo que los compradores no se
tendrán que preocupar demasiado con los detalles de este
dispositivo

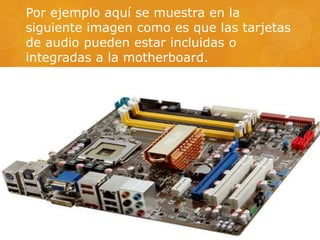

7. Por ejemplo aquí se muestra en la
siguiente imagen como es que las tarjetas
de audio pueden estar incluidas o
integradas a la motherboard.

8. Hay una alta demanda entre usuarios
para ciertos tareas que requieren una
alta calidad de audio, como pueden ser
la música profesional y los juegos de
última generación. Estas tareas
requieren muchos mas recursos que
una tarjeta de sonido integrada no
puede ofrecer. En estos casos habrá
que considerar comprar una tarjeta de
sonido de mayor calidad y mas
prestaciones que la que viene de serie
en el sistema.

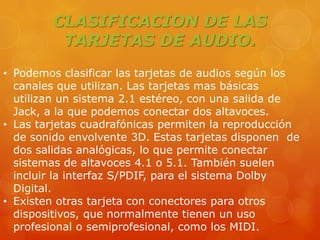

9. CLASIFICACION DE LAS
TARJETAS DE AUDIO.
• Podemos clasificar las tarjetas de audios según los
canales que utilizan. Las tarjetas mas básicas
utilizan un sistema 2.1 estéreo, con una salida de
Jack, a la que podemos conectar dos altavoces.
• Las tarjetas cuadrafónicas permiten la reproducción
de sonido envolvente 3D. Estas tarjetas disponen de
dos salidas analógicas, lo que permite conectar
sistemas de altavoces 4.1 o 5.1. También suelen
incluir la interfaz S/PDIF, para el sistema Dolby
Digital.
• Existen otras tarjeta con conectores para otros
dispositivos, que normalmente tienen un uso
profesional o semiprofesional, como los MIDI.

10. Componentes mas importantes de una tarjeta de sonido
DSP – “Señal de procesador digital”. Es un microprocesador
integrado que le quita a la CPU el trabajo de las conversiones
analógicas y digitales.
Memoria – Igual que las tarjetas gráficas, una tarjeta de sonido
puede tener su propia memoria para acelerar el proceso de datos.
Conexiones “input” y “output” – Como sea ha comentado, son
para conectar dispositivos externos como altavoces o micrófonos.

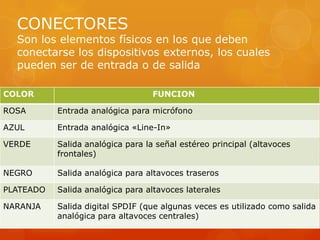

11. CONECTORES
Son los elementos físicos en los que deben
conectarse los dispositivos externos, los cuales
pueden ser de entrada o de salida
COLOR
FUNCION
ROSA
Entrada analógica para micrófono
AZUL
Entrada analógica «Line-In»
VERDE
Salida analógica para la señal estéreo principal (altavoces
frontales)
NEGRO
Salida analógica para altavoces traseros
PLATEADO
Salida analógica para altavoces laterales
NARANJA
Salida digital SPDIF (que algunas veces es utilizado como salida
analógica para altavoces centrales)

12. El uso típico de las tarjetas de sonido consiste en hacer, mediante un
programa que actúa de mezclador , que las aplicaciones multimedia del
componente de audio suenen y puedan ser gestionadas. Estas
aplicaciones incluyen composición de audio y en conjunción con la
tarjeta de videoconferencia también puede hacerse una edición de
vídeo presentaciones multimedia y entretenimiento (videojuegos ).
Algunos equipos (como los personales ) tienen la tarjeta ya
integrada, mientras que otros requieren tarjetas de expansión. También
hay equipos que por su uso (como por ejemplo servidores ) no
requieren de dicha función

13. Las tarjetas de sonido tienen
doble funcionalidad
1.Como DISPOSITIVO DE ENTRADA:
Es la encargada de convertir la
información analógica de entrada a
digital, para poder ser almacenada en el
ordenador
2.Como DISPOSTIVOS DE SALIDA:
convierte la información digital a
analógica para poder ser reproducido en
unos altavoces.

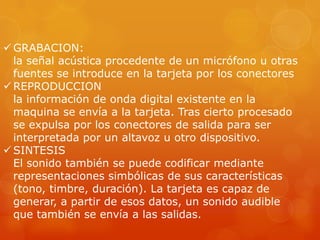

14.  GRABACION:
la señal acústica procedente de un micrófono u otras
fuentes se introduce en la tarjeta por los conectores
 REPRODUCCION
la información de onda digital existente en la
maquina se envía a la tarjeta. Tras cierto procesado
se expulsa por los conectores de salida para ser
interpretada por un altavoz u otro dispositivo.
 SINTESIS
El sonido también se puede codificar mediante
representaciones simbólicas de sus características
(tono, timbre, duración). La tarjeta es capaz de
generar, a partir de esos datos, un sonido audible
que también se envía a las salidas.

15. Algunas consideraciones que tendrás que
hacer cuando quieras comprar una tarjeta
de sonido son:
¿Una tarjeta de 16-bit o de 24-bit?
¿Qué tipo de sintetizador? El
sintetizador proporciona el sonido y los
sistemas mas populares son el
sintetizador FM (mas barato) y Wave
tabla (mas caro y mejor calidad).
¿Cuántas entradas y salidas necesitas?
Si va a tener que cambiar cables
continuamente quizás quieras
considerar una tarjeta de sonido
externa.

16. Marcas mas populares de tarjetas de audio
Existen muchas marcas de tarjetas de sonido. Una de las
mas populares es la sound blaster de Creative. Dentro de
la sound blaster hay varios tipos como la sound blaster
Audigy, Platinum etc.

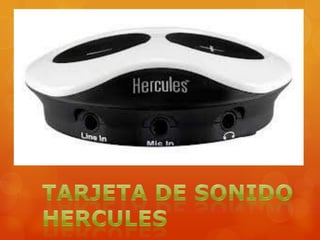

Otras marcas de calidad son las tarjetas de sonido
Hercules, guillemot, Geniuos y muchas mas.

21. PREGUNTAS:
1. En que casos habrá que considerar
comprar una tarjeta de sonido de mayor
calidad y mas prestaciones que la que
viene de serie en el sistema?
2. Viene integrada la tarjeta de audio en la
placa base o viene de forma separada?
3.Que es una tarjeta de sonido?
4. Que es lo que permite hacer la tarjeta
de sonido(audio)?
5.Menciona dos marcas de tarjetas de
audio.

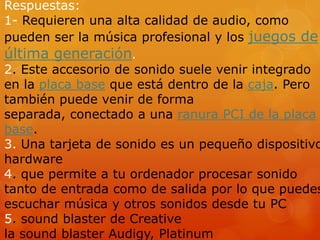

22. Respuestas:
1- Requieren una alta calidad de audio, como
pueden ser la música profesional y los juegos de
última generación.
2. Este accesorio de sonido suele venir integrado
en la placa base que está dentro de la caja. Pero
también puede venir de forma
separada, conectado a una ranura PCI de la placa
base.
3. Una tarjeta de sonido es un pequeño dispositivo
hardware
4. que permite a tu ordenador procesar sonido
tanto de entrada como de salida por lo que puedes
escuchar música y otros sonidos desde tu PC
5. sound blaster de Creative
la sound blaster Audigy, Platinum
