La historia de las tarjetas de sonido comenzó con las primeras tarjetas que permitían emitir sonidos básicos en las computadoras. Luego surgieron tarjetas como SoundBlaster y Gravis Ultrasound que agregaron la capacidad de reproducir música y efectos de sonido. Con el tiempo, las tarjetas incorporaron mayores funcionalidades como síntesis FM, PCM, grabación y reproducción de audio de diferentes bits, e incluso procesamiento digital de señales.

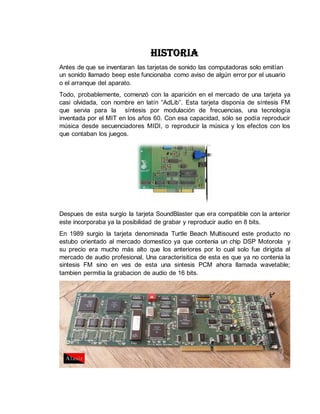

1. HISTORIA
Antes de que se inventaran las tarjetas de sonido las computadoras solo emitían
un sonido llamado beep este funcionaba como aviso de algún error por el usuario
o el arranque del aparato.
Todo, probablemente, comenzó con la aparición en el mercado de una tarjeta ya
casi olvidada, con nombre en latín “AdLib”. Esta tarjeta disponía de síntesis FM
que servia para la síntesis por modulación de frecuencias, una tecnología
inventada por el MIT en los años 60. Con esa capacidad, sólo se podía reproducir
música desde secuenciadores MIDI, o reproducir la música y los efectos con los
que contaban los juegos.
Despues de esta surgio la tarjeta SoundBlaster que era compatible con la anterior
este incorporaba ya la posibilidad de grabar y reproducir audio en 8 bits.
En 1989 surgio la tarjeta denominada Turtle Beach Multisound este producto no
estubo orientado al mercado domestico ya que contenia un chip DSP Motorola y
su precio era mucho más alto que los anteriores por lo cual solo fue dirigida al
mercado de audio profesional. Una caracterisitica de esta es que ya no contenia la
sintesis FM sino en ves de esta una sintesis PCM ahora llamada wavetable;
tambien permitia la grabacion de audio de 16 bits.

2. La famosa Gravis Ultrasound (GUS) para mejorar su uso este contenia una
memoria RAM de 256 Kb el cual permitia guardar gravaciones de instrumentos
reales; este a pesar de reproducir sonidos de hasta 16 bits solo podria grabarlos
en 8 bits por lo cual no fue usado en los campos de la grabacion auditiva.
Con la Sound Blaster 16 que ya contenia las caracteristicas anteriores la empresa
que la fabricaba sacon una version ASP de la Sound Blaster que contenia un chip
de proceso digital digital este permitia mejoras al añadir efectos de reverberacion
y 3D y contenia compresion de ficheros.

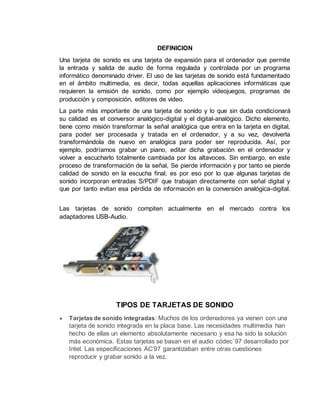

3. DEFINICION
Una tarjeta de sonido es una tarjeta de expansión para el ordenador que permite
la entrada y salida de audio de forma regulada y controlada por un programa
informático denominado driver. El uso de las tarjetas de sonido está fundamentado
en el ámbito multimedia, es decir, todas aquellas aplicaciones informáticas que
requieren la emisión de sonido, como por ejemplo videojuegos, programas de
producción y composición, editores de video.
La parte más importante de una tarjeta de sonido y lo que sin duda condicionará
su calidad es el conversor analógico-digital y el digital-analógico. Dicho elemento,
tiene como misión transformar la señal analógica que entra en la tarjeta en digital,
para poder ser procesada y tratada en el ordenador, y a su vez, devolverla
transformándola de nuevo en analógica para poder ser reproducida. Así, por
ejemplo, podríamos grabar un piano, editar dicha grabación en el ordenador y
volver a escucharlo totalmente cambiada por los altavoces. Sin embargo, en este
proceso de transformación de la señal, Se pierde información y por tanto se pierde
calidad de sonido en la escucha final, es por eso por lo que algunas tarjetas de
sonido incorporan entradas S/PDIF que trabajan directamente con señal digital y
que por tanto evitan esa pérdida de información en la conversión analógica-digital.
Las tarjetas de sonido compiten actualmente en el mercado contra los
adaptadores USB-Audio.
TIPOS DE TARJETAS DE SONIDO
 Tarjetas de sonido integradas: Muchos de los ordenadores ya vienen con una
tarjeta de sonido integrada en la placa base. Las necesidades multimedia han
hecho de ellas un elemento absolutamente necesario y esa ha sido la solución
más económica. Estas tarjetas se basan en el audio códec`97 desarrollado por
Intel. Las especificaciones AC’97 garantizaban entre otras cuestiones
reproducir y grabar sonido a la vez.

4.  Tarjetas de sonido 3D: En este grupo se encuentran tarjetas insertadas
en el bus del sistema (PCI) que presentan la capacidad de sonido 3D
envolvente.
 Semiprofesionales: para insertar en bus o externas, rack externo de
conexiones (midi, firewire 1394) niveles altos de digitalización (24 bits)
FUNCIONES QUE CUMPLEN LAS TARJETAS
1. GRABACION
La señal acústica procedente de un micrófono u otras fuentes se
introduce en la tarjeta por los conectores. Esta señal se transforma
convenientemente y se envía al computador para
su almacenamiento en un formato específico.
2. REPRODUCCION
La información de onda digital existente en la máquina se envía a la
tarjeta. Tras cierto procesado se expulsa por los conectores de salida
para ser interpretada por un altavoz u otro dispositivo.
3. SINTESIS
El sonido también se puede codificar mediante representaciones
simbólicas de sus características (tono, timbre, duración...), por
ejemplo con el formato MIDI. La tarjeta es capaz de generar, a partir
de esos datos, un sonido audible que también se envía a las salidas.
CARACTERISTICAS
 Integran dentro de sí un circuito integrado ó chip encargado de procesar
el sonido, por lo que libera al microprocesador de esta actividad.
 También integran una pequeña memoria RAM denominada "Buffer" que
almacena datos, para que no se produzcan interrupciones en el sonido
durante otras actividades internas que puedan interferir, ejemplo: alguna
aplicación que consuma muchos recursos y trabe momentáneamente la
computadora.

5.  Incorpora un chip de sonido que por lo general contiene el Conversor
digital-analógico, su función es de "traducir" formas de ondas grabadas o
generadas digitalmente en una señal analógica y viceversa.
 Sintetiza la música por medio de los "códec de audio" los cuales
son programas diseñados para esta función pero consumen
mucho tiempo de microprocesador.
 Tienen varios puertos para la conexión de los dispositivos externos como
bocinas, micrófonos y Subwoofer.
 Cuentan con un conector especial que permite insertarlas en las ranuras
de expansión de la tarjeta principal.
 Por medio del Gameport, además de permitir la conexión de dispositivos
de juego, también sirve para utilizar MIDI un protocolo de comunicación
utilizado entre instrumentos tales como los populares teclados musicales.
 Pueden convivir con las tarjetas de sonido integradas en la tarjeta
principal, ya que al instalarlas, reemplazan su lugar en el sistema al
configurarlas de manera correcta.
PARTES QUE COMPONEN LA TARJETA DE SONIDO
 Conector para la ranura: es el encargado de transmitir datos entre los
puertos de la tarjeta y la tarjeta principal ("Motherboard").
 Tarjeta: es la placa plástica sobre la cuál se encuentran montados todos
los chips y circuitos.
 DSP: es un chip encargado de procesar la señal digital y liberar al
microprocesador principal.
 Puertos: permiten la conexión con bocinas, sintetizadores musicales,
micrófonos, etc., con la tarjeta y su respectiva comunicación con la tarjeta
principal ("Motherboard").
 Placa de sujeción: es metálica y permite soportar los puertos así como la
sujeción hacia el chasis del gabinete.

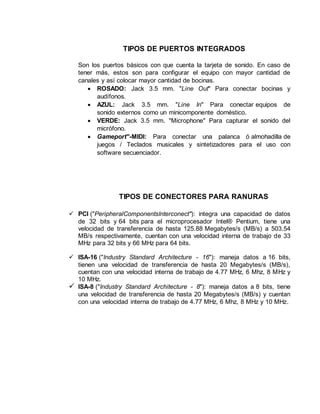

6. TIPOS DE PUERTOS INTEGRADOS
Son los puertos básicos con que cuenta la tarjeta de sonido. En caso de
tener más, estos son para configurar el equipo con mayor cantidad de
canales y así colocar mayor cantidad de bocinas.
 ROSADO: Jack 3.5 mm. "Line Out" Para conectar bocinas y
audífonos.
 AZUL: Jack 3.5 mm. "Line In" Para conectar equipos de
sonido externos como un minicomponente doméstico.
 VERDE: Jack 3.5 mm. "Microphone" Para capturar el sonido del
micrófono.
 Gameport"-MIDI: Para conectar una palanca ó almohadilla de
juegos / Teclados musicales y sintetizadores para el uso con
software secuenciador.
TIPOS DE CONECTORES PARA RANURAS
 PCI ("PeripheralComponentsInterconect"): integra una capacidad de datos
de 32 bits y 64 bits para el microprocesador Intel® Pentium, tiene una
velocidad de transferencia de hasta 125.88 Megabytes/s (MB/s) a 503.54
MB/s respectivamente, cuentan con una velocidad interna de trabajo de 33
MHz para 32 bits y 66 MHz para 64 bits.
 ISA-16 ("Industry Standard Architecture - 16"): maneja datos a 16 bits,
tienen una velocidad de transferencia de hasta 20 Megabytes/s (MB/s),
cuentan con una velocidad interna de trabajo de 4.77 MHz, 6 Mhz, 8 MHz y
10 MHz.
 ISA-8 ("Industry Standard Architecture - 8"): maneja datos a 8 bits, tiene
una velocidad de transferencia de hasta 20 Megabytes/s (MB/s) y cuentan
con una velocidad interna de trabajo de 4.77 MHz, 6 Mhz, 8 MHz y 10 MHz.

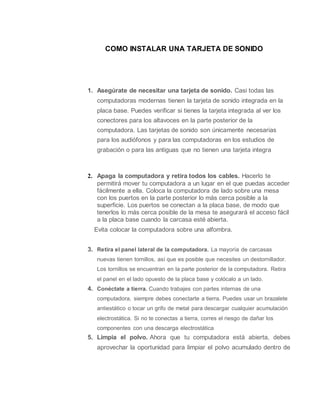

7. COMO INSTALAR UNA TARJETA DE SONIDO
1. Asegúrate de necesitar una tarjeta de sonido. Casi todas las
computadoras modernas tienen la tarjeta de sonido integrada en la
placa base. Puedes verificar si tienes la tarjeta integrada al ver los
conectores para los altavoces en la parte posterior de la
computadora. Las tarjetas de sonido son únicamente necesarias
para los audiófonos y para las computadoras en los estudios de
grabación o para las antiguas que no tienen una tarjeta integra
2. Apaga la computadora y retira todos los cables. Hacerlo te
permitirá mover tu computadora a un lugar en el que puedas acceder
fácilmente a ella. Coloca la computadora de lado sobre una mesa
con los puertos en la parte posterior lo más cerca posible a la
superficie. Los puertos se conectan a la placa base, de modo que
tenerlos lo más cerca posible de la mesa te asegurará el acceso fácil
a la placa base cuando la carcasa esté abierta.
Evita colocar la computadora sobre una alfombra.
3. Retira el panel lateral de la computadora. La mayoría de carcasas
nuevas tienen tornillos, así que es posible que necesites un destornillador.
Los tornillos se encuentran en la parte posterior de la computadora. Retira
el panel en el lado opuesto de la placa base y colócalo a un lado.
4. Conéctate a tierra. Cuando trabajes con partes internas de una
computadora, siempre debes conectarte a tierra. Puedes usar un brazalete
antiestático o tocar un grifo de metal para descargar cualquier acumulación
electrostática. Si no te conectas a tierra, corres el riesgo de dañar los
componentes con una descarga electrostática
5. Limpia el polvo. Ahora que tu computadora está abierta, debes
aprovechar la oportunidad para limpiar el polvo acumulado dentro de

8. la carcasa. Demasiado polvo puede provocar un sobrecalentamiento,
lo que puede hacer que los componentes fallen.
Utiliza aire comprimido o una aspiradora pequeña para retirar la
mayor cantidad de polvo y desechos que puedas. Asegúrate de llegar a
todos los rincones y ranuras.
Instalar la tarjeta
6. Ubica las ranuras PCI. Hay ranuras en las que puedes instalar las tarjetas
de expansión. Las ranuras PCI generalmente son de color blanco y podría
haber de 1 a 5. Estas ranuras se alinean con los paneles desmontables en
la parte posterior de la carcasa.
Si tienes dificultades para identificar las ranuras PCI, revisa el manual de la
placa base. También puedes informarte en Internet en caso de que
tengas el número de modelo de tu placa base
7. Retira la tarjeta de sonido existente (si es necesario). Si vas a volver a
reemplazar una tarjeta antigua, retira esta última primero. Tener dos
tarjetas instaladas provocará conflictos con el hardware. Retira los tornillos
que aseguran la tarjeta en la carcasa y saca esta última directamente de la
ranura.
Es posible que necesites desconectar la tarjeta de sonido de la
unidad de CD y DVD.
Asegúrate de desconectar los altavoces conectados a la tarjeta
antigua antes de retirarla.
8. Coloca la tarjeta nueva. Si vas a instalar la tarjeta nueva, retira el panel
de protección contra el polvo de la parte posterior. Asegúrate de que las
muescas de la ranura se alineen con la tarjeta y presiona esta última
directamente hacia abajo y con firmeza. No fuerces a la tarjeta para que
ingrese en la ranura y asegúrate de que los puertos en la parte posterior se
alineen con la abertura.
9. Fija la tarjeta con un tornillo. Coloca un solo tornillo en la anilla de metal
que asegura la tarjeta a la carcasa. No lo ajustes demasiado, pero
asegúrate de que la tarjeta este fijada perfectamente.

9. 10.Conecta la tarjeta de sonido a la unidad de CD y DVD
(opcional). Algunas tarjetas de sonido antiguas podrían conectarse a la
unidad de CD y DVD mediante un cable pequeño. Esto es opcional en casi
todas las computadoras recientes, ya que esta conexión ahora la realiza el
hardware.
11.Cierra la carcasa. Vuelve a colocar el panel lateral en la computadora y
asegúralo. Coloca nuevamente la computadora en tu escritorio y conecta
los cables.
12.Coloca los altavoces. Coloca los altavoces alrededor de tu computadora.
Asegúrate de que los canales izquierdo y derecho estén en los lados
correctos. Evita colocar el subwoofer en una esquina o contra la pared.
13.Conecta los altavoces a la tarjeta de sonido. Examina los puertos
de la tarjeta de sonido. Estos puertos tienen un código de colores y
es necesario hacer coincidir dichos colores con los cables de los
altavoces.
 Verde: altavoces frontales o auriculares
 Negro: altavoces traseros
 Plateado: altavoces laterales
 Anaranjado: centro o subwoofer
 Rosado: micrófono
14. Enciende la computadora. Espera a que Windows cargue. Windows
debe detectar la tarjeta de sonido automáticamente y las unidades se
instalarán automáticamente.
15. Instala los controladores de la tarjeta de sonido. Si Windows no
puede instalar los controladores correctos para tu tarjeta de sonido,
necesitarás hacerlo manualmente. Utiliza el disco que vino con la unidad o
descarga los controladores en el sitio web del fabricante.
16. Prueba los altavoces. Asegúrate de que los altavoces estén
encendidos y que el volumen esté subido. Haz clic en el ícono de Altavoces
en la bandeja del sistema. Cuando uses el botón deslizante para ajustar el
volumen, se hará una prueba de sonido de los altavoces.

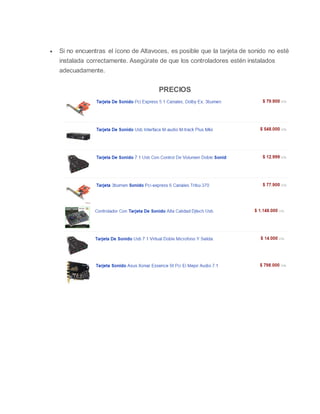

10.  Si no encuentras el ícono de Altavoces, es posible que la tarjeta de sonido no esté
instalada correctamente. Asegúrate de que los controladores estén instalados
adecuadamente.
PRECIOS
ta de sonido + Integran dentro de si un circuito integrado ó chip encargado
de procesar el sonido, por lo que libera al microprocesador de esta actividad.
+ También integran una pequeña memoria RAM denominada "Buffer" que
almacena datos, para que no se produzcan interrupciones en el sonido
durante otras actividades internas que puedan interferir, ejemplo: alguna
aplicación que consuma muchos recursos y trabe momentáneamente la
