El documento habla sobre las GPUs (unidades de procesamiento gráfico). Explica que las GPUs se utilizan para procesar gráficos y aliviar la carga del procesador central. Describe algunos componentes clave de las GPUs como el núcleo, la memoria y los relojes. También menciona algunos fabricantes importantes como Nvidia y AMD.

2. JOSE MANUEL MANCILLA ORTIZ 2009152078

3. Arquitectura Fabricantes
Cuadro
Las Salidas
Comparativo
Ventajas y/o
Tipos de Conexión
Características
La GPU, acrónimo de «graphics processing unit», que
significa «unidad de procesamiento gráfico». Es un
dispositivo creado para aligerar la carga de trabajo del
procesador, dedicado de manera exclusiva al
procesamiento de gráficos. De esta manera se optimiza
el rendimiento del procesador y se mejora la
presentación al usuario.
SALIR

4.  GPU - Graphic processor Unit: Es el corazón de la tarjeta,
equivalente al microprocesador del ordenador. Con cada nueva
generación de GPUs aumenta el número de millones de transistores
incluidos, disminuye el tamaño de los mismos y se amplía el abanico
de algorítmos de cálculo que soportan.
 Memoria: Se utiliza principalmente para almacenar texturas.
El estándar actual es de 512 megas. La multiplicación del ancho del
bus de datos de la memoria por su velocidad de reloj da su ancho de
banda (bandwidth).
Motores especializados
 Unified Shaders - Texture mapping units - Render Output
Pipelines: Son motores especializados en tareas específicas
del proceso. Su participación descarga la GPU de buena parte del
trabajo, de forma que cuantas más unidades de este tipo tenga una
tarjeta, más rápidamente podrá recrear una imagen.
 Core clock y memory clock: Estos dos valores son la velocidad a
la que trabajan el procesador gráfico y la memoria, a grosso modo el
número de instrucciones por segundo que son capaces de ejecutar.
Core clock y memory clock  Fillrate: Se mide en Gigapixels y nos indica el número de
píxeles que la tarjeta es capaz de dibujar en memoria en un segundo.

5.  Desarrolladores (Drivers y especificaciones)
 ATI
Nvidia
Tabla de refencia tarjetas ATI (Wikipedia)
Tabla de refencia tarjetas Nvidia (Wikipedia)
 Fabricantes
 Aopen
Asustek
Club3D
Connect3D
EVGA
Gainward
Gecube
GigaByte
HIS
Leadtek
MSI
PNY
Point of View
Powercolor
Sapphire
Sparkle
XFX

6. NVIDIA GeForce GTX 285M SLI ATI Mobility Radeon HD 5870
 Fabricante NVIDIA  Fabricante ATI
 Serie GeForce GTX 200M  SerieMobility Radeon HD 5800
 Nombre CódigoN10E-GTX  Nombre Código Broadway-XT
 Pipelines256 – unificado  Pipelines800 – unificado
 Velocidad del núcleo *700 MHz
 Velocidad del núcleo *576 MHz
 Velocidad de Shader *700 MHz
 Velocidad de Shader *1500 MHz
 Velocidad de Memoria *1000 MHz
 Velocidad de Memoria *1020 MHz  Ancho de Bus de Memoria128 Bit
 Ancho de Bus de Memoria256 Bit  Tipo de Memoria DDR3, GDDR3, GDDR5Max.
 Tipo de MemoriaGDDR3Max.  Cantidad de Memoria1024 MB
 Cantidad de Memoria2048 (2x1024) MB  Memoria Compartida no
 Memoria Compartida no  DirectX DirectX 11, Shader 5.0
 DirectX DirectX 10, Shader 4.0  Consumo de corriente 60 Watt
 Consumo de corriente150 Watt  Tecnología 40 nm
 Transistors1508 Millón  Características Eyefinity (up to 6 displays), HD Audio
(Dolby True HD, DTS HD), HDMI 1.3a, Avivo HD
 Tecnología55 nm (UVD2.2)
 Características HybridPower, PureVideo HD,  Tamaño de la portátil grande
CUDA, PhysX ready  Fecha de Anuncio07.01.2010
 Tamaño de la portátil grande  Información1.12 TFLOPS
 Fecha de Anuncio 02.03.2009
 Información MXM 3

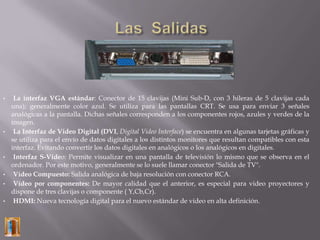

7. • La interfaz VGA estándar: Conector de 15 clavijas (Mini Sub-D, con 3 hileras de 5 clavijas cada
una); generalmente color azul. Se utiliza para las pantallas CRT. Se usa para enviar 3 señales
analógicas a la pantalla. Dichas señales corresponden a los componentes rojos, azules y verdes de la
imagen.
• La Interfaz de Video Digital (DVI, Digital Video Interface) se encuentra en algunas tarjetas gráficas y
se utiliza para el envío de datos digitales a los distintos monitores que resultan compatibles con esta
interfaz. Evitando convertir los datos digitales en analógicos o los analógicos en digitales.
• Interfaz S-Video: Permite visualizar en una pantalla de televisión lo mismo que se observa en el
ordenador. Por este motivo, generalmente se lo suele llamar conector "Salida de TV".
• Vídeo Compuesto: Salida analógica de baja resolución con conector RCA.
• Vídeo por componentes: De mayor calidad que el anterior, es especial para video proyectores y
dispone de tres clavijas o componente ( Y,Cb,Cr).
• HDMI: Nueva tecnología digital para el nuevo estándar de video en alta definición.

8.  Bajo precio en relación a su potencia de cálculo.
 Optimización para cálculos en coma flotante, predominante en
las funciones 2D y 3D.
 Las nuevas GPU soportan mayor capacidad de memoria de
video.
 La frecuencia de reloj del núcleo.
 El número de pipelines (vertex y fragment shaders), encargadas de
traducir una imagen 3D compuesta por vértices y líneas en una
imagen 2D compuesta por píxeles.
 Maneja múltiples pantallas, (escritorios) simultáneamente.

9.  ISA: arquitectura de bus de 16 bits a 8 MHz
 EISA: arquitectura de 32 bits, 8.33 MHz
 VESA: extensión de ISA de 32 bits, y con una velocidad de 33 MHz.
 PCI: arquitectura de 32 bits y una velocidad de 33 MHz, permitía
una configuración dinámica de los dispositivos conectados.
 Tarjetas Gráficas AGP: bus dedicado, de 32 bits como PCI, a una
velocidad de 66 MHz.
 PCIe: interfaz serie que dobla el ancho de banda del que ofrecen las
tarjetas gráficas AGP.

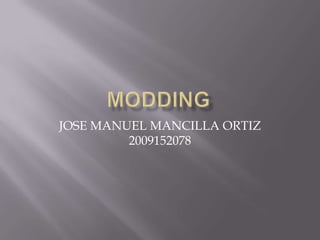

10. JOSE MANUEL MANCILLA ORTIZ
2009152078

11.  Thermaltake Armor,
modelo:
 Armor +MX LCS: ofrece
la posibilidad de emplear
refrigeración líquida o
por aire, a la vez que
incluye 7 ranuras de
expansión, cinco bahías
frontales de 5,25
pulgadas, una de 3,5”
externa y cuatro internas,
así como múltiples
opciones de conectividad.
 Precio: 228,90 euros

12.  Marca: Kingston
 Modelo: HyperX,
 Es una línea de módulos de memoria DDR de
alto rendimiento destinada al sector de los
jugadores y los aficionados a los PCs.
Características:
Capacidad de almacenamiento: 4GB 2X2G
Tipo de actualización: Dual Channel
Tipo: DRAM, Tecnología: DDR3 SDRAM
Factor de forma: DIMM de 240 espigas
Velocidad de memoria: 1333 MHz
Tiempos de latencia: CL7
Configuración de módulos: 64 x 64
Voltaje de alimentación: 1.7 V
Blindaje de conector: Oro
EXPANSIÓN / CONECTIVIDAD
Ranuras compatibles: 2 x memoria - DIMM de
240 espigas
 Precio: 140.40 euros

13.  Numero de Núcleos: 8
 Número de Procesos: 16
 Velocidad del Reloj: 2.266 GHz
 L3 Cache: 24 MB
 Max TDP: 130
 Precio: USD $3838

14.  Especificaciones:
 Socket CPU: AM3
 Chipset: AMD 790FX / SB750
 Memoria: DDR3 1600/1333/1066 MHZ
 Memoria máxima: 16GB
 FSB: HyperTransport 3.0, hasta 5200 MT/s
 Ranuras PCI Express:
4 x PCI Express 2.0 x16 con soporte ATI
CrossfireX
Audio: Realtek 1200 8 canales High
Definition
LAN: Realtek 8112 Gigabit
Soporte de Video: Soporte ATI
CrossfireX
 Puertos IDE: 1, Puertos SATA: 5
 Ranura PCI: 2 puertos PCI 2.2
 Puertos USB: 6 puertos internos
 Precio: USD $349

15.  Especificaciones:
 GPU Fermi a 1.401 MHz, proceso
de fabricación en 40 nanómetros.
 1536 MB de memoria GDDR5 a
1.848 MHz.
 480 streaming processors
 Longitud de 26.7 centímetros y
ocupando doble slot.
 TDP de 250 vatios, con
conexiones de corriente de 6 y 8
pines.
 Configuraciones de hasta tres
gráficas simultáneamente.
 Dos salidas de vídeo DVI y una
mini-HDMI
 Fuente de alimentación mínima
recomendada: 600 vatios.
 Precio: USD $499

16.  Sistema de disipación
pasivo para gráficas,
específicamente diseñado
para aquellas tarjetas de
alto rendimiento que
generan una mayor
cantidad de calor.
 Medidas: 18cm x 12cm x
7cm
 Peso: 260g.
 La base de contacto con el
chipset es de cobre y el
resto de componentes, de
aluminio.
 Precio 35 euros

17.  Sistema de Refrigeración:
Liquido por bricolaje.
 Volumen de Agua: 500 Litros por
Hora.
 Adopta el radiador del
automóvil con el estilo de
Thermaltake exclusiva:
 Tubos hoyuelos.
 Tecnología de DDT en lugar de
los tradicionales
 Ventilador ajustable (1300 ~ 2400
RPM).
 Con el fin de evitar posibles
peligros de bajo nivel del líquido
refrigerante, se han añadido
nivel de marcas al enorme
tanque transparente en el
PW850i.
 Precio: USD $279.72

18.  www.appinformatica.com
 www.todomodding.com/
 www.pixmania-pro.com
 www.latin.asus.com
 www.extremisimo.com
