Este documento presenta un proyecto de una tarjeta con 9 diodos LED de alta luminosidad de diferentes colores (rojo, amarillo y verde) realizado por una estudiante. Explica el proceso de fabricación de la tarjeta, incluyendo los materiales utilizados y los pasos seguidos. También analiza los resultados obtenidos y concluye que aunque no quedó perfecta, la tarjeta funciona correctamente y el proyecto permitió mejorar las habilidades de fabricación de circuitos impresos.

1. 15/03/2014 14:16
Angélica Bonilla. 5-9 Página 1
C O L E G I O V O C A C I O N A L M O N S E Ñ O R S A N A B R I A
E S P E C I A L I D A D : E L E C T R O T E C N I A
S U B - Á R E A : C O N T R O L D E M Á Q U I N A S
E L É C T R I C A S .
P R O Y E C T O
T A R J E T A D E 9 D I O D O S L E D S D E A L T A
L U M I N O S I D A D
E S T U D I A N T E
A N G É L I C A B O N I L L A Q U I R Ó S
S E C C I Ó N
5 - 9
A Ñ O
2 0 1 4

2. 15/03/2014 14:16
Angélica Bonilla. 5-9 Página 2
JUSTIFICACIÓN
En el siguiente proyecto se intentara recrear una tarjeta con 9 diodos de alta
luminosidad, con la intensión de emplearlo o utilizarlo en futuros montajes de
automatismo, preferiblemente como una señalización.
INTRODUCCIÓN
A continuación se dará una pequeña explicación sobre la función de dicho proyecto.
La función de este proyecto es que cada trío de diodos a la hora de ser encendido de
énfasis en el funcionamiento del circuito. La tarjeta tiene tres tríos de leds de diferente
color, tres verdes, tres amarillos y tres rojos. Los rojos significan peligro, los amarillos
precaución o sea la máquina o circuito funciona pero no como debe y los verdes
funcionando dando a entender que está funcionando correctamente sin errores.

3. 15/03/2014 14:16
Angélica Bonilla. 5-9 Página 3
MARCO TEORICO
El led es un diodo emisor de luz, de ahí su nombre (Light-Emitting Diode). Para
conectar Leds de modo que iluminen de forma continua, deben estar polarizados
directamente, es decir, con el polo positivo de la fuente de alimentación conectada al
ánodo y el polo negativo conectado al cátodo. Además, la fuente de alimentación debe
suministrarle una tensión o diferencia de potencial superior a su tensión umbral.
Por otro lado, se debe garantizar que la corriente que circula por ellos no excede los
límites admisibles (Esto se puede hacer de forma sencilla con una resistencia R en
serie con los Leds).
El voltaje Vd varía de acuerdo a las especificaciones relacionadas con el color y la
potencia soportada. En términos generales, pueden considerarse de forma
aproximada los siguientes valores de diferencia de potencial:
 Rojo = 1,8 V a 2,2 V
 Amarillo = 2,1 V a 2,4 V
 Verde = 2 V a 3,5 V
MATERIALES POR USAR
Material. Precio aproximado por unidad.
3. Leds de alta luminosidad rojos. 203 colones.
3. Leds de alta luminosidad amarillos. 203 colones.
3. Leds de alta luminosidad verdes. 203 colones.
9. Diodos 1n4007. 89 colones.
9. Resistencias 27k. 9 colones.
3. Terminales block de 3 pines. 486 colones.
1. Terminales block de 2 pines. 456 colones.
1. Placa de baquelita con cobre por un
lado.
900 colones.
Estaño. 300 colones. (El metro)
Acido muriático. 1000 colones.
Agua oxigenada. 636 colones.
Brocas 2/32. 50 colones.
Pasta para soldar. 1000 colones.

4. 15/03/2014 14:16
Angélica Bonilla. 5-9 Página 4
PROCESO

5. 15/03/2014 14:16
Angélica Bonilla. 5-9 Página 5

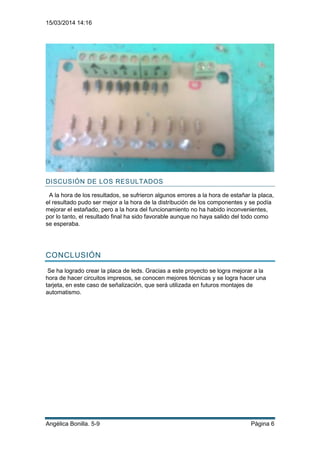

6. 15/03/2014 14:16
Angélica Bonilla. 5-9 Página 6
DISCUSIÓN DE LOS RESULTADOS
A la hora de los resultados, se sufrieron algunos errores a la hora de estañar la placa,
el resultado pudo ser mejor a la hora de la distribución de los componentes y se podía
mejorar el estañado, pero a la hora del funcionamiento no ha habido inconvenientes,
por lo tanto, el resultado final ha sido favorable aunque no haya salido del todo como
se esperaba.
CONCLUSIÓN
Se ha logrado crear la placa de leds. Gracias a este proyecto se logra mejorar a la
hora de hacer circuitos impresos, se conocen mejores técnicas y se logra hacer una
tarjeta, en este caso de señalización, que será utilizada en futuros montajes de
automatismo.

7. 15/03/2014 14:16
Angélica Bonilla. 5-9 Página 7
BIBLIOGRAFIA
http://www.monografias.com/trabajos82/futuro-iluminacion-base-leds/futuro-
iluminacion-base-leds2.shtml
http://es.wikipedia.org/wiki/Led
