1. Control de Máquinas Eléctricas [Año]

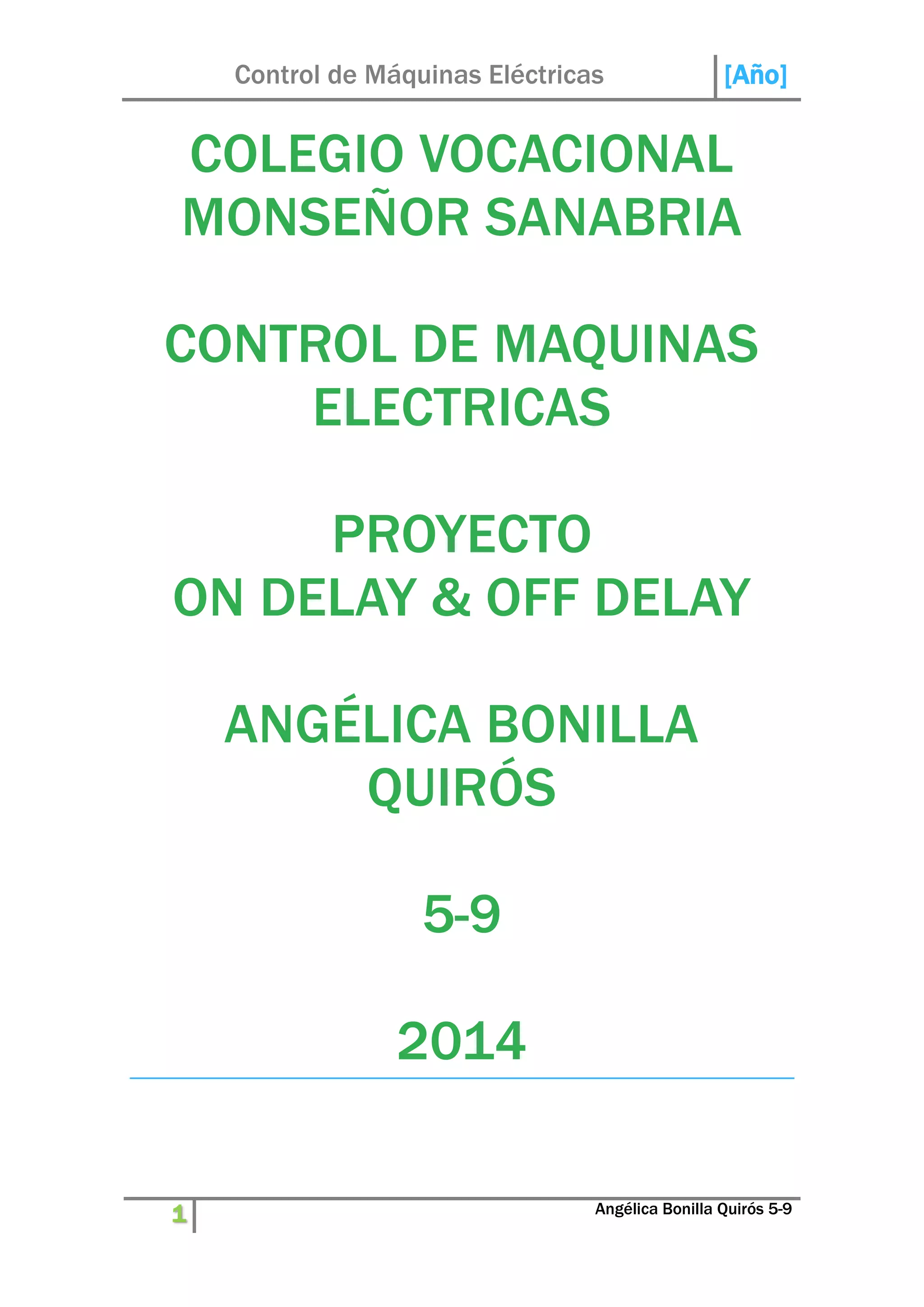

COLEGIO VOCACIONAL
MONSEÑOR SANABRIA
CONTROL DE MAQUINAS
ELECTRICAS
PROYECTO
ON DELAY & OFF DELAY
ANGÉLICA BONILLA
QUIRÓS
5-9
2014
1 Angélica Bonilla Quirós 5-9

2. Control de Máquinas Eléctricas [Año]
Introducción
En el siguiente proyecto se realizaran dos temporizadores tipos On Delay & Off Delay.
Estos proyectos, ya mencionados, se realizaran con el punto de ser utilizados en los
siguientes trabajos del próximo trimestre. Esto nos ayudara cuando tengamos que abrir o
cerrar de manera programa circuitos eléctricos, también dejando programar el tiempo de
encendido y apagado hasta cierto punto.
Como parte teórica explicaremos que es un temporizador, explicaremos los tipos de
temporizadores que realizaremos y se nombraran, además de definir brevemente, otros
tipos de temporizadores
2 Angélica Bonilla Quirós 5-9

3. Control de Máquinas Eléctricas [Año]

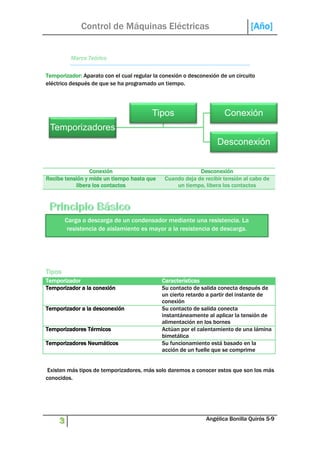

Marco Teórico
Temporizador: Aparato con el cual regular la conexión o desconexión de un circuito
eléctrico después de que se ha programado un tiempo.
Temporizadores
Conexión
Desconexión
Tipos
Conexión Desconexión
Recibe tensión y mide un tiempo hasta que
libera los contactos
Cuando deja de recibir tensión al cabo de
un tiempo, libera los contactos
Carga o descarga de un condensador mediante una resistencia. La
resistencia de aislamiento es mayor a la resistencia de descarga.
Tipos
Temporizador Características
Temporizador a la conexión Su contacto de salida conecta después de
un cierto retardo a partir del instante de
conexión
Temporizador a la desconexión Su contacto de salida conecta
instantáneamente al aplicar la tensión de
alimentación en los bornes
Temporizadores Térmicos Actúan por el calentamiento de una lámina
bimetálica
Temporizadores Neumáticos Su funcionamiento está basado en la
acción de un fuelle que se comprime
Existen más tipos de temporizadores, más solo daremos a conocer estos que son los más
conocidos.
3 Angélica Bonilla Quirós 5-9

4. Control de Máquinas Eléctricas [Año]
“ON DELAY”, al español se traduce como
retardo en encendido. Este dispositivo
permite desactivar o activar algún aparato
actuador luego de un periodo de tiempo
preestablecido, permitiéndole al circuito
realizar alguna tareas antes de esta acción.
En este tipo de temporizador, los contactos
temporizados actúan como temporizadores
después de cierto tiempo de haber sido des-energizado.
Cuando se energiza, sus contactos
temporizados actúan inmediatamente como si
fueran contactos instantáneos, manteniéndose
en esa posición todo el tiempo que el
temporizador este energizado.
Los contactos temporizados cambian de posición
pasado un tiempo prefijado previamente, y vuelven a
la posición de reposo en cuando la bobina se
desactiva. En el caso de que la bobina este menos
tiempo activado que el tiempo prefijado, los contactos
temporizados no cambiaran de posición.
Los contactos temporizados cambian al
alimentar la bobina y vuelven a la posición
de reposos pasado un tiempo, prefijado
previamente, desde que se quita la
alimentación de la bobina.
Componentes Precio por unidad
Resistencias de diferentes ohmios 10
Interruptores 340
Capacitores 4400uF 16v 200
Capacitores 220uF 16v 200
Rele 12v 700
Diodos 2n4007 100
Transistores 2n2222a 90
Terminales block 2 pines 150
Terminales block 3 pines 400
Potenciómetro 100k 300
Discusión de resultados.
A la hora de emplear el proyecto, los resultados no fueron los esperados, el
funcionamiento no fue el más apropiado por lo tanto el resultado no ha sido favorable,
mas a la hora de la distribución de componentes se podrá decir que se dio bien esta
etapa del proyecto.
