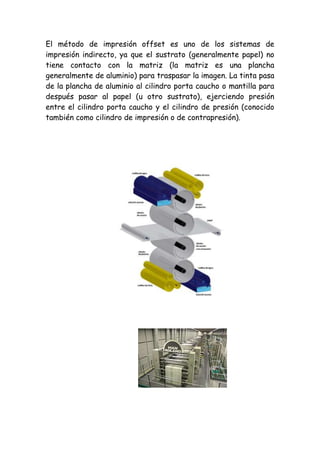

La impresión offset es un método de impresión indirecto donde la imagen se transfiere de una plancha metálica a un cilindro de caucho antes de imprimirse en el papel. Utiliza planchas metálicas, generalmente de aluminio, tratadas químicamente para atraer la tinta solo en las áreas de la imagen. La tinta se transfiere primero a un cilindro de caucho y luego al papel, produciendo impresiones de alta calidad a bajo costo y en grandes volúmenes.

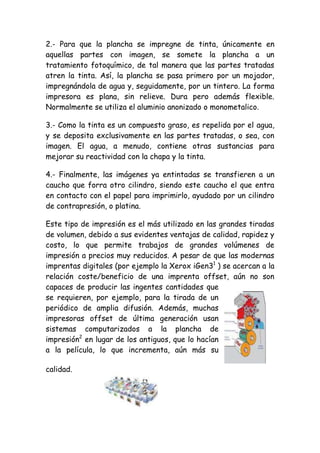

1. <br />DEFINICION:<br />La impresión offset (a menudo castellanizado como 'ófset') es un método de reproducción de documentos e imágenes sobre papel o materiales similares, desarrollado por Ira Rubel a comienzos del siglo XX, que consiste en aplicar una tinta, generalmente oleosa, sobre una plancha metálica, compuesta generalmente de una aleación de aluminio. Constituye un proceso similar al de la litografía. La plancha toma la tinta en las zonas donde hay un compuesto hidrófobo (también conocido como oleófilo) y el resto de la plancha (zona hidrófila) se moja con agua para que repela la tinta; la imagen o el texto se trasfiere por presión a una mantilla de caucho, para pasarla, finalmente, al papel por presión.<br />HISTORIA:<br />La prensa se denomina offset (del inglés: indirecto) porque el diseño se transfiere de la plancha de impresión al rodillo de goma citado, antes de producir la impresión sobre el papel. Este término se generó por contraposición al sistema dominante anterior que fue la litografía, en el que la tinta pasaba directamente al papel.<br />Es precisamente esta característica la que confiere una calidad excepcional a este tipo de impresión, puesto que el recubrimiento de caucho del rodillo de impresión es capaz de impregnar, con la tinta que lleva adherida, superficies con rugosidades o texturas irregulares. Obviamente, esto es debido a las propiedades elásticas del caucho que no presentan los rodillos metálicos.<br />El método de impresión offset es uno de los sistemas de impresión indirecto, ya que el sustrato (generalmente papel) no tiene contacto con la matriz (la matriz es una plancha generalmente de aluminio) para traspasar la imagen. La tinta pasa de la plancha de aluminio al cilindro porta caucho o mantilla para después pasar al papel (u otro sustrato), ejerciendo presión entre el cilindro porta caucho y el cilindro de presión (conocido también como cilindro de impresión o de contrapresión).<br /> <br /> <br />PROCESO:<br />1.- La impresión offset se realiza mediante planchas metálicas (generalmente de aluminio) tratadas y fijadas sobre cilindros, de modo que hay una plancha por cada color que se quiera representar, o en el caso de la fotocromía, por cada uno de los cuatro colores (cian, magenta, amarillo y negro, a lo que también se le conoce como impresión en cuatricromía; para el proceso cuatricromático se utilizan los colores primarios, el rojo (magenta o rojo de proceso), el amarillo y el azul (cian o azul de proceso), en conjunción con el negro. Esencialmente, aunque el proceso es denominado cutricromático, interviene en el un quinto color: el blanco del papel. Utilizando cantidades diferentes de esos cinco colores, puede reproducirse cualquier color, con la excepción de colores metálicos como el dorado y el plata. Todas las fotografías en color pueden reproducirse impresas mediante la utilización del proceso de semitono cuatricromático. Actualmente se coloca una transparencia de color en un escáner y se le somete a un proceso de separación de colores por medios informatizados que separan la imagen en sus cuatro valores de color. Las tintas utilizadas son transparentes para que, cuando se impriman los cuatro colores separados, se mezclen para producir un efecto a todo color. Examinando de cerca cualquier material impreso (revistas, cartel, libros o tarjetas, veremos cómo se mezclan puntos minúsculos para producir este asombroso efecto.<br />Dispositivo de impresión directamente a la placa de la casa AGFA. Usa un láser violeta para la generación de la placa litográfica.<br />2.- Para que la plancha se impregne de tinta, únicamente en aquellas partes con imagen, se somete la plancha a un tratamiento fotoquímico, de tal manera que las partes tratadas atren la tinta. Así, la plancha se pasa primero por un mojador, impregnándola de agua y, seguidamente, por un tintero. La forma impresora es plana, sin relieve. Dura pero además flexible. Normalmente se utiliza el aluminio anonizado o monometalico.<br />3.- Como la tinta es un compuesto graso, es repelida por el agua, y se deposita exclusivamente en las partes tratadas, o sea, con imagen. El agua, a menudo, contiene otras sustancias para mejorar su reactividad con la chapa y la tinta.<br />4.- Finalmente, las imágenes ya entintadas se transfieren a un caucho que forra otro cilindro, siendo este caucho el que entra en contacto con el papel para imprimirlo, ayudado por un cilindro de contrapresión, o platina.<br />1377315351790042157651727200Este tipo de impresión es el más utilizado en las grandes tiradas de volumen, debido a sus evidentes ventajas de calidad, rapidez y costo, lo que permite trabajos de grandes volúmenes de impresión a precios muy reducidos. A pesar de que las modernas imprentas digitales (por ejemplo la Xerox iGen3[1] ) se acercan a la relación coste/beneficio de una imprenta offset, aún no son capaces de producir las ingentes cantidades que se requieren, por ejemplo, para la tirada de un periódico de amplia difusión. Además, muchas impresoras offset de última generación usan sistemas computarizados a la plancha de impresión[2] en lugar de los antiguos, que lo hacían a la película, lo que incrementa, aún más su calidad. <br />USOS:<br />En las dos últimas décadas, la flexografía se ha convertido en la forma dominante de imprimir en embalajes debido a sus bajas expectativas de calidad y al coste significativamente más bajo en comparación con otras formas de impresión, sin embargo la calidad de ésta se encuentra un contìnuo y acelarado proceso de superación, obteniéndose productos de muy buena calidad..<br />Una imagen de alta calidad consistente, más clara y definida que con otros sistemas de impresión.<br />Se puede utilizar en una gran cantidad de superficies aparte de en papel liso (madera, ropa, metal, cuero, papel rugoso).<br />Las láminas (plancha o matriz) son de rápida y fácil producción.<br />La duración de las láminas es mayor que en imprentas de litografía directa, porque aquí no hay contacto directo entre la plantilla y la superficie de contacto.<br />En grandes tiradas de producción el precio de cada impresión es inferior a cualquier otro sistema.<br />El sistema offset presenta indudables ventajas para la impresión sobre soportes papeleros.<br />Algunas de estas ventajas sobre otros sistemas son:<br />Alta lineatura.<br />No huella en el dorso.<br />No efecto squash.<br />Grandes velocidades de impresión.<br />Bajo coste de la forma impresora.<br />Facilidad de retoques. <br />MATERIALES:<br />Maquinas aluminadas de acero<br />Transmisión de tinta por rayo láser<br />Planchas<br />100965447675<br />DEFINICION<br />La técnica litográfica se basa en el desvío recíproco entre sustancias hidrofobias e hidrofilias esto quiere decir que el agua rechaza o acepta las tintas grasas; las zonas que imprimen y las que no imprimen se encuentran en el mismo nivel, por ello las matrices litográficas se llaman también plano gráficas. En las técnicas manuales la formación de la matriz consiste en la adhesión de las tintas grasas y resinosas sobre el papel litográfico. Con estas tintas se efectúa el dibujo que se trata de reproducir, el cual queda fijado mediante una solución de ácido nítrico y goma arábiga. La adhesión de la sustancia grasa produce un jabón calcáreo o metálico insoluble que constituye la base de señales de impresión. Sobre las partes que no se imprimen, una preparación especial determina la formación de sales hidrófilas, con lo cual, sobre el plano de la matriz existen dos zonas contrapuestas gráficamente, que permiten la impresión, previas las operaciones de entintado y humidificación. De los fondos coloreados y conformados de acuerdo con las zonas claras del original hasta el empleo de tintas planas superpuestas, se pasó por las coloraciones por superposición.<br />La litografía es un procedimiento de impresión mediante el cual se reproduce sobre papel la escritura o el dibujo, realizado con tinta especial o lápiz graso, sobre la superficie de una piedra calcárea, de estructura especial, muy compacta y homogénea. Esta tiene una forma de placa gruesa, con las dos caras opuestas paralelas, estando una de ellas muy pulida y con las aristas rebajadas. <br />13970-690880En la litografía se distinguen dos métodos: el calcográfico, en el que es el litógrafo quien escribe o dibuja directamente sobre la piedra, con plumilla de acero, y el plano gráfico, en el que el litógrafo \"
transporta\"

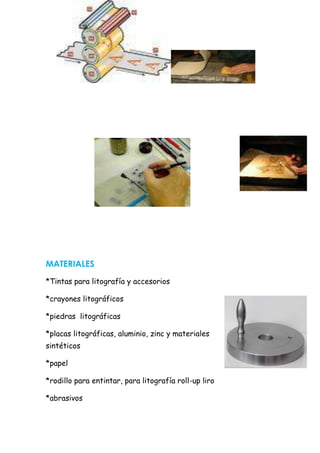

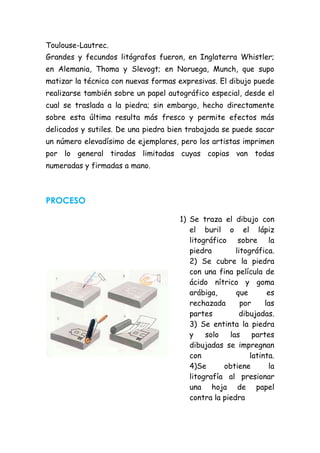

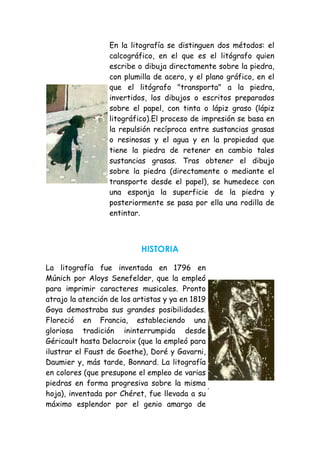

a la piedra, invertidos, los dibujos o escritos preparados sobre el papel, con tinta o lápiz graso (lápiz litográfico).El proceso de impresión se basa en la repulsión recíproca entre sustancias grasas o resinosas y el agua y en la propiedad que tiene la piedra de retener en cambio tales sustancias grasas. Tras obtener el dibujo sobre la piedra (directamente o mediante el transporte desde el papel), se humedece con una esponja la superficie de la piedra y posteriormente se pasa por ella una rodilla de entintar.<br />HISTORIA<br />La litografía fue inventada en 1796 en Múnich por Aloys Senefelder, que la empleó para imprimir caracteres musicales. Pronto atrajo la atención de los artistas y ya en 1819 Goya demostraba sus grandes posibilidades. Floreció en Francia, estableciendo una gloriosa tradición ininterrumpida desde Géricault hasta Delacroix (que la empleó para ilustrar el Faust de Goethe), Doré y Gavarni, Daumier y, más tarde, Bonnard. La litografía en colores (que presupone el empleo de varias piedras en forma progresiva sobre la misma hoja), inventada por Chéret, fue llevada a su máximo esplendor por el genio amargo de Toulouse-Lautrec..<br />Grandes y fecundos litógrafos fueron, en Inglaterra Whistler; en Alemania, Thoma y Slevogt; en Noruega, Munch, que supo matizar la técnica con nuevas formas expresivas. El dibujo puede realizarse también sobre un papel autográfico especial, desde el cual se traslada a la piedra; sin embargo, hecho directamente sobre esta última resulta más fresco y permite efectos más delicados y sutiles. De una piedra bien trabajada se puede sacar un número elevadísimo de ejemplares, pero los artistas imprimen por lo general tiradas limitadas cuyas copias van todas numeradas y firmadas a mano.<br />PROCESO<br />-2816225-555625Se traza el dibujo con el buril o el lápiz litográfico sobre la piedra litográfica.2) Se cubre la piedra con una fina película de ácido nítrico y goma arábiga, que es rechazada por las partes dibujadas.3) Se entinta la piedra y solo las partes dibujadas se impregnan con latinta.4)Se obtiene la litografía al presionar una hoja de papel contra la piedra<br />253365-8997951149985235331045847002300605<br />MATERIALES<br />*Tintas para litografía y accesorios<br />422275065405*crayones litográficos <br />*piedras litográficas<br />*placas litográficas, aluminio, zinc y materiales sintéticos<br />*papel<br />*rodillo para entintar, para litografía roll-up liro<br />*abrasivos<br /> USOS Y APLICACIONES<br />*Se utiliza en afiches, autoadhesivos, pendones, gigantografias. Etc. <br />1.- LIBROS<br />2.-FOLLETOS<br />3.-TRIPTICOS<br />4.-PINTURAS (ARTE)<br />548640158115<br />Definicion<br />-444578105La serigrafía es un sistema de impresión milenario. Si bien no hay datos exactos, se cree que se remonta a la antigua China, en la que según una leyenda utilizaban cabellos de mujer entrelazados a los que les pegaban papeles, formando dibujos que luego se laqueaban para que quedaran impermeables. Posteriormente se cambió el material por la seda, de ahí proviene su nombre: sericum (seda, en latín) graphe (escribir, en griego).<br />En la antigüedad se fabricaban unas calcomanías que se aplicaban en los artículos de uso diario, platos, vasos, etc. En Europa se utilizó para imprimir telas, en lo que se llamó \"

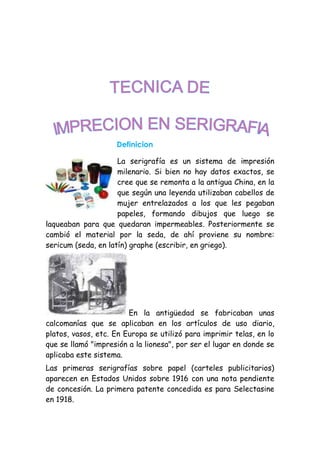

impresión a la lionesa\"

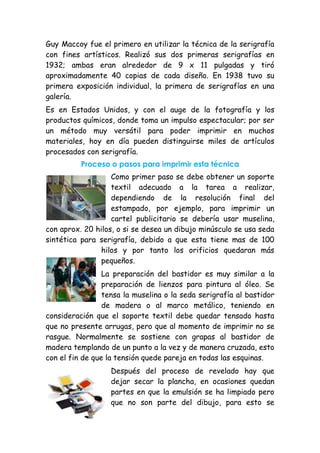

, por ser el lugar en donde se aplicaba este sistema.<br />Las primeras serigrafías sobre papel (carteles publicitarios) aparecen en Estados Unidos sobre 1916 con una nota pendiente de concesión. La primera patente concedida es para Selectasine en 1918.<br />Guy Maccoy fue el primero en utilizar la técnica de la serigrafía con fines artísticos. Realizó sus dos primeras serigrafías en 1932; ambas eran alrededor de 9 x 11 pulgadas y tiró aproximadamente 40 copias de cada diseño. En 1938 tuvo su primera exposición individual, la primera de serigrafías en una galería.<br />Es en Estados Unidos, y con el auge de la fotografía y los productos químicos, donde toma un impulso espectacular; por ser un método muy versátil para poder imprimir en muchos materiales, hoy en día pueden distinguirse miles de artículos procesados con serigrafía.<br />Proceso o pasos para imprimir esta técnica<br />15240104775Como primer paso se debe obtener un soporte textil adecuado a la tarea a realizar, dependiendo de la resolución final del estampado, por ejemplo, para imprimir un cartel publicitario se debería usar muselina, con aprox. 20 hilos, o si se desea un dibujo minúsculo se usa seda sintética para serigrafía, debido a que esta tiene mas de 100 hilos y por tanto los orificios quedaran más pequeños.<br />15240-1905152402760345La preparación del bastidor es muy similar a la preparación de lienzos para pintura al óleo. Se tensa la muselina o la seda serigrafía al bastidor de madera o al marco metálico, teniendo en consideración que el soporte textil debe quedar tensado hasta que no presente arrugas, pero que al momento de imprimir no se rasgue. Normalmente se sostiene con grapas al bastidor de madera templando de un punto a la vez y de manera cruzada, esto con el fin de que la tensión quede pareja en todas las esquinas.<br />Después del proceso de revelado hay que dejar secar la plancha, en ocasiones quedan partes en que la emulsión se ha limpiado pero que no son parte del dibujo, para esto se puede pintar usando un pincel con la emulsión sobrante, una vez seca, la plancha podrá ser usada para imprimir.<br />En caso de que se requiera recuperar una plancha arruinada se puede usar lejía para diluir la emulsión así esta ya este curada.<br />Usos y aplicaciones<br />El procedimiento de impresión es muy utilizado para hacer reproducciones de arte y de anuncios; en la reproducción de obra de arte, pinturas, dibujos, carteles, etc. <br />En el estampado de tejidos, camisetas, vestidos, telas, corbatas, material de deporte, calzado, lonas, y en todo tipo de ropa. <br />En la impresión de plásticos. Marquesinas, paneles, elementos de decoración, placas de señalización y marcaje, tableros de control, etc. <br />En la impresión de madera y corcho, para elementos de decoración, puestas, muebles, paneles, etc. <br />En la impresión de calcomanías y etiquetas. Calcomanías al agua y secas, etiquetas en complejos o materiales autoadhesivos (papel y poli cloruro de vinilo (PVC)), calcomanías vitrificables para la decoración de azulejos, vidrio y cerámica. <br />510540382270Rotulación y marcaje con transportadores para vehículos y material de automoción. <br />Impresión de cubiertas para carpetas, libros, etc. <br />Impresión de artículos mercadotécnicos. Lapiceros, llaveros, etc.<br />4150360310515-44454305302160905591820<br />3559175316230Materiales que se utilizan<br />soporte textil<br />tinta<br />marco metálico <br />lámpara<br />3615690140335pulpo<br />1347470260985<br />HISTORIA <br />APARECE POR PRIMERA VEZ EN 1883 ENCABEZADO POR EL PINTOR NEOIMPRESIONISTA GEORGES SEURAT Y CONTANDO CON HENRI EDMOND CROSS Y VLAHO BUKOBAC <br />El Puntillismo es un estilo de pintura que aparece por primera vez en 1883, encabezado por el pintor neo impresionista Georges Seurat, y contando entre sus seguidores más fieles tales como Henri Edmond Cross y fue el resultado de los estudios cromáticos llevados a cabo por Georges Seurat (1859-1891), pintor francés, quien en 1884 llegó a la división de tonos por la posición de toques de color que, mirados a cierta distancia, crean en la retina las combinaciones deseadas. Otro de los más importantes seguidores del puntillismo fue Paul Signac, participante junto con Seurat y otros neo impresionistas en la fundación de artistas independientes (1884), todos ellos seguidores del puntillismo o divisionismo.<br />El procedimiento de la técnica puntillista:<br />Entre los colores, existen relaciones físicas que pueden ser demostradas en el laboratorio, y llevarse a cabo en el taller. Para estudiar detenidamente la interacción de los colores y sus complementarios, algunos puntillistas confeccionaron un disco en el que reunían todos los matices del arco iris, unidos entre sí, por un número determinado de colores intermedios. En su paleta, también empleaban el blanco mezclado con los colores primarios, y con ello obtener muchos tonos, desde el color con un toque de blanco, hasta el blanco casi puro. El disco se completaba de modo que los matices puros estaban en torno al centro, desde donde se desvanecían hacia el blanco en la zona periférica.right0 <br />Con los experimentos probaron que la mezcla de colores, los ensucia y termina en el negro. De modo que la única mezcla capaz de producir el efecto deseado, es la óptica, convirtiéndose en el factor dominante de su producción. Sobre la tela se reunían por separado los colores presente en la naturaleza, y la retina se encargaba de volverlos a unir. <br />Las pinceladas en la técnica puntillista que utilizaron los impresionistas, no brindaban la precisión matemática que necesitaban los puntillistas para aplicar su sistema. Con las pinceladas minúsculas en forma de puntos, lograron acumular (aún en superficies pequeñas), gran variedad de colores y tonos, y cada uno corresponde con uno de los elementos que contribuye a la apariencia del objeto. A determinada distancia, estas partículas se mezclan óptimamente, esta mezcla debe producir una intensidad de colores mayor que la de cualquier mezcla de pigmentos. <br />La dificultad estaba en hallar todos los matices del espectro luminoso, y un modo de iluminar u oscurecer un matiz particular, en relación con los contrastes simultáneos producidos por los colores que los rodean. <br />Seurat y Signas, negaron este término, y emplearon el de divisionismo, por entender que representaba mejor sus innovaciones. <br />DESCRIPCION DE LA TECNICA<br />MEDIANTE LA ADOPCION DE MINUSCULAS PINCELADAS EN FORMA DE PUNTO LOGRARON ACUMULAR INCLUSO SOBRE SUPERFICIES REDUCIDAS UNA GRAN VARIEDAD DE COLORES Y TONOS<br />USOS<br />SE EXPONEN COMO OBRAS DE ARTE EN MUSEOS Y LAS TECNICAS NO SON MUY UTILIZADAS EN LA ACTUALIDAD<br /> <br />DEFINICION<br />El huecograbado o roto grabado es una técnica de impresión en el cual las imágenes son transferidas al papel o sustrato a partir de una superficie cuyas depresiones contienen tinta, a diferencia del grabado normal, en el que la impresión se realiza a partir de una superficie plana cuyas líneas entintadas están en relieve.<br />Este sistema de impresión es uno de los más extendidos en la actualidad. Usado habitualmente en la impresión de calidad de embalaje flexible (como bolsas de papas fritas y envoltorios de golosinas), también en edición (libros y revistas de gran tirada), tiene como particularidad que la forma impresora es una forma en bajorrelieve.<br />La definición y calidad de la impresión Huecograbado es la mejor para impresiones de materiales como el film de Polipropileno, Poliéster, Poliamidas, Aluminios, etc. Esto se debe a los pequeños puntos que se pueden lograr en el metal no como en las técnicas de flexografía donde la forma de aplicar la tinta al papel es mediante un cilindro recubierto con un polímero (goma), lo que hace que la impresión deba tener puntos mas grandes, esto hace que las imagen pierdan definición y al aplicar la tinta mediante contacto con la goma hace que la imagen se reviente y pierda definición.<br />HISTORIA<br />El huecograbado tiene su origen en el grabado a buril sobre plata que realizan los orfebres del siglo XIV y XV que se conoce con el nombre de nielado. Este procedimiento al contrario de la tipografía aprovecha los surcos o huecos grabados en una plancha de cobre.Este método es el de más alta perfección, elevada velocidad y excelente calidad de impresión y registro, hasta ahora insuperable por los otros sistemas de impresión.La finura de la trama que acepta es la más cerrada de todas, hasta 300 líneas, lo que lo convierte en el sistema de impresión de más perfecta definición.Por otra parte es también el más caro de todos porque hay que grabar sus cilindros impresores, uno por cada color, cuya realización demanda un costo muy importante.Este sistema funciona por pequeñas incisiones en el cilindro o huecos llamados alveolos o celdillas en las que se deposita la tinta. Cuanto mas profundos sean estos, más oscuras serán las áreas a imprimir, y cuanto menos profundas, más claras.Cuando el cilindro pasa por la cubeta que contiene la tinta, se llenan estos alveolos que no poseen mas de 3 o 4 milésimas de milímetro, luego una cuchilla autoafilable quita la tinta de la superficie del cilindro dejándola perfectamente limpia y dejando tinta solo en el interior de los huecos. Finalmente por presión (100 kg por cm2) de un cilindro de goma contra el material receptor, este por presión y capilaridad absorbe la tinta de las celdillas, luego un sistema de secado la fija rápidamente. Estos equipos de fotograbado son muy utilizados en la actualidad (vaya a saber de que años son estas fotocopias) y pueden funcionar moduladamente acoplando hasta 10 colores sucesivos de impresión en bobinas, la velocidad de impresión puede variar oscilando entre los 70 y 200 metros por minuto.Los avanzados equipos de huecograbado poseen un sistema de autocontrol por computador, para poder efectuar un seguimiento de la maquina. Al final de la misma se halla una computadora que permite controlar el paso a velocidad de los impresos (como si estuvieran detenidos frente al observador) examinando los detalles sin detener la máquina.Trabajos de primera calidad y de gran tirada se realizan en este sistema como por ejemplo: envases flexibles del tipo poliéster y celofán, tales como galletitas y alimentos, en cuyo caso si estos contienen líquidos el material impreso se lamina contra otro impermeable por contrasellado. Libros muy finos, rollos de empapelar, diarios y revistas de difusión masiva, marquillas de cigarrillos, envases de alimentos y cosmético o tubos multicapas.Este sistema debido al alto costo de producción de los cilindros impresores, es solo aceptable para grandes tiradas.El NieladoEl nielado es una técnica ornamental que se obtiene mediante la incrustación en plata y otros metales, de un esmalte (generalmente de color negro hecho de plata y plomo fundidos con azufre) en ranuras o incisiones practicadas en el material.En la orfebrería anterior al siglo XI se empleó para el nielado la acantita, mineral de sulfuro de plata. Posteriormente, fue utilizada una mezcla fusible de sulfuros de cobre y plata que corresponden al mineral estromeyerita. A esta mezcla se le añadía en muchos casos galena (sulfuro de plomo). El procedimiento empleado era semejante al esmaltado, mediante cochura.El nielado es uno de los métodos más antiguos para decorar la plata. Plinio comenta su existencia en el Antiguo Egipto (Historia Natural, XXXI11, 131) y algunos ejemplares han llegado hasta nosotros. Existen también adornos nielados en puñales micénicos (ca. 1500 a. C.). Durante la segunda Edad del Hierro se empleó abundantemente. Ha aparecido orfebrería nielada en las tumbas de varios guerreros. En la península Ibérica son frecuentes las espadas, falcatas con empuñadura en forma de caballo, broches de cinturón, etc.Los romanos mantuvieron la técnica del nielado adaptándola a sus gustos decorativos, como la arqueta esponsalicia, procedente de Aquilino (British Museum), decorada con motivos cristianos (s. IV). Se siguió haciendo en el arte bizantino y el anglosajón. El románico representa un predominio del cobre sobre los metales preciosos y un uso creciente del esmalte que va en detrimento del nielado, sin que éste se abandonara totalmente.Se empleó profusamente el nielado en el arte árabe, como en el magnífico ciervo de bronce (s. X) procedente de Medina Azahara del Museo Arqueológico Nacional, de Madrid<br />Proceso<br />La forma impresora típica del huecograbado es el cilindro de impresión, que consta básicamente de un cilindro de hierro, una capa de cobre sobre la que se grabará el motivo a ser impreso, y una capa de cromo que permite una mayor resistencia o dureza durante el proceso de impresión (la capa de cobre es muy frágil y se rompería con gran facilidad durante el proceso).<br />El proceso de grabado (denominando grabado a la incisión de pequeñas oquedades, encargadas de transferir la tinta en la capa de cobre), se hace bien por métodos químicos o bien por métodos mecánicos, siendo este último el más extendido actualmente. Para ello, un sistema de grabación es una cabeza de diamante, dirigido desde un computador, que se encarga de grabar la figura que se transferirá posteriormente al impreso mediante repetidos golpes. Cada cilindro tiene diferencias en su grabado que dependen del color y de la imagen que debe transferir. Estas diferencias se ven reflejadas por la lineatura, el ángulo de grabado de la trama y el porcentaje de puntos.<br />left0left0 <br /> <br /> <br /> <br />Maquina Grabadora de cilindros Sistema Electromecánico (Cabezal de diamante) <br />La Maquina de impresión rotativa imprime directamente a partir de un cilindro Metálico con los procesos anteriormente explicados, utiliza una tinta en base a solventes de secado rápido. A medida que gira el cilindro pasa a través de un baño de tinta y es raspado posteriormente por una cuchilla de acero llamada racla, dejando de esta forma la tinta sólo en los pozos del área con imágenes. De este modo la tinta es absorbida por la superficie del papel cuando entra en contacto con la placa.<br />Se prepara la plancha (1), que tiene celdillas huecas de distinto tamaño o profundidad (dependiendo del sistema de grabado de la plancha). Esos pequeños huecos serán los que se llenen de tinta (que es muy líquida y seca muy rápido).<br />Las celdillas de la plancha de huecograbado se pueden basar en distintos métodos. Tradicionalmente eran de igual tamaño (anchura) y distinta profundidad (a). Así, una celdilla para un gris al 80% era el doble de profunda que una para un 40% de negro, aunque el ancho de ambas fuera el mismo. Otro sistema (b) es que todas tengan la misma profundidad pero distinta anchura. En la actualidad se tiende a una combinación de ambos métodos (c), donde las celdillas tienen distinta anchura y profundidad.<br />La plancha de coloca sobre el cilindro portaforma o portaplancha (2), que está en contacto directo con la tinta en un depósito al efecto (3).<br />Se engancha la bobina de papel aun sin imprimir (4) al sistema de rodillos.<br />Cuando se pone en marcha la rotativa, las celdillas de la plancha se llenan de tinta. La plancha en el rodillo portaplanchas (2) gira hasta entrar en contacto con una rasqueta (doctor blade) (5) que sirve para retirar el exceso de tinta de la plancha. Así sólo queda tinta dentro de los huecos de la plancha.<br />La plancha, ya entintada, sigue girando y entra en contacto directo con el papel, que es presionado en sentido contrario por el cilindro de impresión (6) que sirve para presionar el papel contra la plancha.<br />El papel, que se mueve a gran velocidad, recibe la imagen de tinta de la plancha y sale ya impreso (7).<br />Ese proceso imprime un color. Cada sistema de cilindros/plancha/tinta/rasqueta es un cuerpo de rotativa capaz de imprimir un color. Para imprimir cuatro colores hacen falta cuatro cuerpos, aunque las variantes y posibilidades son muy numerosas.<br />Es usual que en la zona de salida de un cuerpo haya alguna forma de secado. Además, las grandes rotativas de huecograbado suelen llevar al final una zona de corte y plegado que deja las publicaciones completamente listas.<br />Planchas y tintas para huecograbado<br />La plancha es de lectura indirecta (invertida en espejo). En las rotativas, las planchas no se preparan aparte y luego se acoplan al cilindro portaplanchas, sino que se graban directamente sobre el cilindro.<br />En su primera época el grabado de los cilindros se hacía con procedimientos fotoquímicos. No hace muchos años se pasó a hacer con complejas máquinas que controlaban cabezas grabadoras de diamante. En los tiempos más recientes, el grabado se hace con máquinas láser de alta precisión.<br />Las celdillas pueden tener cualquier forma, pero las más usuales suelen ser cuadradas, romboidales o redondeadas. En la actualidad existen también sistemas de tramado estocástico para huecograbado.<br />Los cilindros portaplanchas son siempre de metal, usualmente de cobre cromado (para aumentar su duración) con un núcleo de aluminio o acero.<br />Las tintas<br />Las tintas de huecograbado, similares a las de flexografía, son no grasas (su base es alcohólica o acuosa). Tienen poca viscosidad y secan muy rápido (por eso es un proceso de impresión muy ágil).<br />En general son translúcidas: No son opacas y cuando imprimimos una tinta encima de otra, los colores se suman, no se tapan (mezcla de colores sustractiva: los pigmentos sustraen luz). Existen tintas para huecograbado de todo tipo: Metálicas, fluorescentes, etc…<br />Los sustratos<br />El huecograbado se usa para imprimir en muchos tipos de soportes, principalmente papel estucado en bobina (revistas y catálogos), papel en hoja (sellos y papel moneda), cartulinas, plásticos y celofánes (empaquetados de todo tipo), etc…<br />Aplicación de la tinta<br />Un original, para ser impreso, se descompone en los cuatro colores primarios: cian, magenta, amarillo y negro. Para cada uno de los colores se utiliza un cilindro de impresión, encargado de transferir al soporte la tinta correspondiente. La suma de cada uno de los colores da como resultado final la imagen del original.<br />También se usan colores especiales para lagos, textos o diseños ilustrados que no son imágenes o cuatricromías. <br />La tinta es transferida al soporte impreso en el proceso de pasaje entre el cilindro de impresión y el cilindro de contrapresión (presor). Para ello, el cilindro de impresión se sumerge rotando en el tintero (bandeja). Esta tinta penetra en los huecos (perforaciones) del cilindro de impresión, el excedente de tinta es barrido por una racla (fleje de acero) y cuando el papel pasa a través de este cilindro y el de contrapresión, la tinta es transferida al soporte.<br />305371510160El soporte pasa inmediatamente por un túnel de secado, donde se inyecta aire caliente a presión, que evapora los solventes contenidos en la tinta dejando un residuo que se compone básicamente de una resina, encargada de fijar los pigmentos al soporte y que dan color al impreso y otros aditivos como plastificantes y endurecedores.<br /> <br />3368040115570 <br />Definicion <br />La flexografía es una técnica de impresión en relieve, puesto que las zonas impresas de la forma están realizadas respecto de las zonas no impresas. La plancha, llamada cliché o placa, es generalmente de fotopolímero (anteriormente era de hule vulcanizado) que, por ser un material muy flexible, es capaz de adaptarse a una cantidad de soportes o sustratos de impresión muy variados. La flexografía es el sistema de impresión característico, por ejemplo, del cartón ondulado y de los soportes plásticos. Es un método semejante al de un sello de imprenta.<br />En este sistema de impresión se utilizan tintas líquidas caracterizadas por su gran rapidez de secado. Esta gran velocidad de secado es la que permite imprimir volúmenes altos a bajos costos, comparado con otros sistemas de impresión. En cualquier caso, para soportes poco absorbentes, es necesario utilizar secadores situados en la propia impresora (por ejemplo, en el caso de papeles estucados o barnices UVI).<br />Las impresoras suelen ser rotativas, y la principal diferencia entre éstas y los demás sistemas de impresión es el modo en que el cliché recibe la tinta. Generalmente, un rodillo giratorio de caucho recoge la tinta y la transfiere por contacto a otro cilindro, llamado anilox. El anilox, por medio de unos alvéolos o huecos de tamaño microscópico, formados generalmente por abrasión de un rayo láser en un rodillo de cerámica y con cubierta de cromo, transfiere una ligera capa de tinta regular y uniforme a la forma impresora, grabado o cliché. Posteriormente, el cliché transferirá la tinta al soporte a imprimir.<br />La cantidad de tintas que pueden ser utilizada va desde una hasta diez, incluyendo diferentes tipos de acabados como barnices (de máquina, alto brillo o ultravioleta), laminación plástica y estampado de película.<br />El proceso de flexografía es característico para la impresión de etiquetas autoadheribles en rollo, las cuales se pueden imprimir en papel, películas y plásticos.<br />La flexografía es uno de los métodos de impresión más usado para envases, desde cajas de cartón corrugado, películas o films de plásticos (polietileno, polipropileno, poliester, etc) bolsas de papel y plástico, hasta la impresión de servilletas, papeles higiénicos, cartoncillos plegadizos, periódicos, etc.<br />10096551435<br />Fotografía de un Cliché.<br />La flexo grafía es uno de los métodos de impresión más económicos con respecto al producto final, porque permite un mayor número de reproducciones a un menor costo. Al principio se llamaba anilina ya que se usaban tintas en base de este químico, luego de esto la MossType Corporation realizó una encuesta para decidir el nombre que se le daría a este método de impresión, puesto que el uso de anilina en los empaques para consumo humano estaba prohibido por ser perjudicial para la salud y fue prohibido por la FDA (federación de drogas y alimentos). <br />Historia<br />La primera maquina flexografíca fue inventada por la compañía Holweng (Francia) en el año 1905.Para saber el origen de la flexografia no tenemos que mirar muchos años atrás han sucedido muchos eventos, invenciones y otras cosas que la han hecho crecer.Existen aspectos históricos que relacionan la flexografía con la impresión tipográfica, originalmente de tipos movibles, uno de los métodos de impresión más antiguos de la industria gráfica y el más difundido en el mundo. El desarrollo de la flexografía, que evolucionó de este método de impresión, comenzó casi al mismo tiempo en Europa y Norteamérica. La flexografía, por su diseño es como la impresión tipográfica: un proceso de impresión rotativo mecánico.ANTIGUO NOMBRE “ANILINA”Primero que nada que es la anilina? La anilina, fenilamina o amino benceno es un compuesto orgánico, líquido entre incoloro y ligeramente amarillo de olor característico. La anilina es levemente soluble en agua y se disuelve fácilmente en la mayoría de los solventes orgánicos. Es usada para fabricar tintas entre otras cosas. ¿COMO FUE QUE RECIBIO EL NOMBRE DE FLEXOGRAFIA?La impresión con anilina tuvo sus orígenes en los Estados Unidos a principios del año de 1920. Tomo su nombre de las tintas que eran usadas ya que eran a base de anilina, las tintas de anilina eran fabricadas con brea de carbono que era toxica por lo que la A.A.D.E.U. prohibió su uso en los empaques alimenticios.Más tarde algunos químicos desarrollaron otras tintas que consideraron seguras.(aunque por un tiempo se siguió utilizando el nombre de “anilina”)<br />proceso<br />3853815362585El proceso de flexografía se caracteriza por fabricar etiquetas en rollo, la cuales se pueden imprimir en papel, películas y plásticos autoadheribles; la impresión es posible desde una hasta ocho tintas incluyendo diferentes tipos de acabados como lo son barnices (de máquina, alto brillo o ultravioleta), laminación plástica y estampado de película. Adicionalmente se pueden incluir varios acabados, como pueden ser plecas punteadas para desprendimiento, ponches y hologramas, entre otros. La flexografía es un proceso de fabricación en línea que permite terminar la etiqueta en una sola entrada a la máquina, además la presentación en rollo las hace ideales para etiquetadoras automáticas y semiautomáticas, por lo que resulta una opción rápida y efectiva para el etiquetado de productos de nuestros clientes. 155829057785-3810705485 <br /> <br /> <br />-5086351776730-67056019558048063151662430usos y aplicaciones- bolsas y sacos de papel y materias plásticas- etiquetas autoadhesivas4977765-261620- cajas de cartoncillo- cajas de cartón ondulado (corrugado)- papel de envoltorio- papeles decorativos- materiales complejos para envases alimentarios (briks, congelados...)- films plásticos para envasado automático<br /> <br /> <br /> <br /> <br />MATERIALES <br />Polietileno Polipropileno Poliésteres Policarbonato PVC <br />Nylon Poli (metil metacrilato) <br />Tintas<br />Papeles estucados<br /> <br />
