- 1. ACTIVIDAD EXPERIMENTAL -CIRCUITOS ELECTICOS (POTENCIA-INTENSIDAD) INFORME TELECOMUNICACIONES INTEGRANTES: juan diego suarez alvarez mateo tobon martinez fraider zapata viana adriana osorio PROFESOR: julian alvarez ASIGNATURA: telecomunicaciones FECHA: 16-05-2013 GRUPO: 10 - B INSTITUCIÓN EDUCATIVA P. ANTONIO JOSÉ BERNAL MDELLÍN

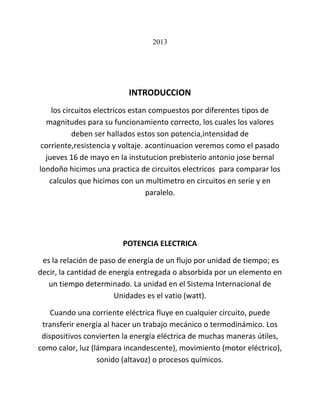

- 2. 2013 INTRODUCCION los circuitos electricosestan compuestos por diferentes tipos de magnitudes para su funcionamiento correcto, los cuales los valores deben ser hallados estos son potencia,intensidad de corriente,resistencia y voltaje. acontinuacion veremos como el pasado jueves 16 de mayo en la instutucion prebisterio antonio jose bernal londoño hicimos una practica de circuitos electricos para comparar los calculos que hicimos con un multimetro en circuitos en serie y en paralelo. POTENCIA ELECTRICA es la relación de paso de energía de un flujo por unidad de tiempo; es decir, la cantidad de energía entregada o absorbida por un elemento en un tiempo determinado. La unidad en el Sistema Internacional de Unidades es el vatio (watt). Cuando una corriente eléctrica fluye en cualquier circuito, puede transferir energía al hacer un trabajo mecánico o termodinámico. Los dispositivos convierten la energía eléctrica de muchas maneras útiles, como calor, luz (lámpara incandescente), movimiento (motor eléctrico), sonido (altavoz) o procesos químicos.
- 3. LA LEY DEOHM dice que la intensidad que circula entre dos puntos de un circuito eléctrico es proporcional a la tensión eléctrica entre dichos puntos. Esta constante es la conductancia eléctrica, que es lo contrario a la resistencia eléctrica. La intensidad de corriente que circula por un circuito dado, es directamente proporcional a la tensión aplicada e inversamente proporcional a la resistencia del mismo. Donde, I es la corriente que pasa a través del objeto en amperios, V es la diferencia de potencial de las terminales del objeto en voltios, G es la conductancia en siemens y R es la resistencia en ohmios (Ω). Específicamente, la ley de Ohm dice que R en esta relación es constante, independientemente de la corriente RESULTADOS

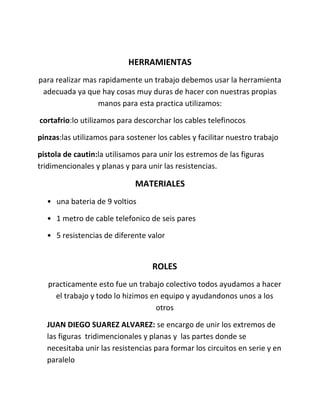

- 9. HERRAMIENTAS para realizar masrapidamente un trabajo debemos usar la herramienta adecuada ya que hay cosas muy duras de hacer con nuestras propias manos para esta practica utilizamos: cortafrio:lo utilizamos para descorchar los cables telefinocos pinzas:las utilizamos para sostener los cables y facilitar nuestro trabajo pistola de cautin:la utilisamos para unir los estremos de las figuras tridimencionales y planas y para unir las resistencias. MATERIALES • una bateria de 9 voltios • 1 metro de cable telefonico de seis pares • 5 resistencias de diferente valor ROLES practicamente esto fue un trabajo colectivo todos ayudamos a hacer el trabajo y todo lo hizimos en equipo y ayudandonos unos a los otros JUAN DIEGO SUAREZ ALVAREZ: se encargo de unir los extremos de las figuras tridimencionales y planas y las partes donde se necesitaba unir las resistencias para formar los circuitos en serie y en paralelo
- 10. FRAIDER ZAPATA VIANA:seencargo de manejar la caja de herramientas darle buen uso a esta y cuidar su contenido MATEO TOBON MARTINEZ:se encargo de escribir los pasos que hizimos para la elaboracion del circuito electrico y elaborar la table de los caculos junto con las operaciones ADRIANA OSORIO:se encargo de dar las ideas y nos colaboro con la elaboracion de las uniones de los circuitos y las figuras RESULTADOS COMPLICACIONES todo se desarrollo correctamente y sin complicacines y desarrollamos el trabajo a tiempo con los respectivos calculos. FIGURAS
- 12. CIRCUITO EN PARALELOCIRCUITO EN SERIE
- 13. CONCLUCIONES aprendimos a unirlos circuitos electricos con el cautin y a comparar los calculos que hicimos con las resistencias , la potencia, la intensidad ,el voltaje y comparalos correctamente con el multimetro WEBGRAFIA http://es.wikipedia.org/wiki/Ley_de_Ohm http://es.wikipedia.org/wiki/Potencia_el%C3%A9ctrica
