ELECTRÓNICA APLICADA

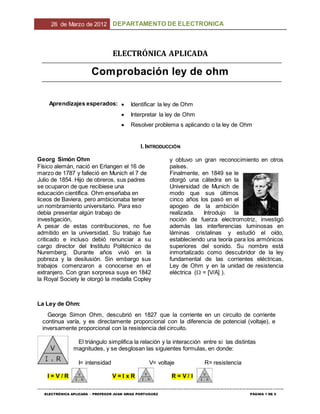

Comprobación ley de ohm
Aprendizajes esperados:  Identificar la ley de Ohm
 Interpretar la ley de Ohm
 Resolver problema s aplicando o la ley de Ohm
I. INTRODUCCIÓN
Georg Simón Ohm
Físico alemán, nació en Erlangen el 16 de
marzo de 1787 y falleció en Munich el 7 de
Julio de 1854. Hijo de obreros, sus padres
se ocuparon de que recibiese una
educación científica. Ohm enseñaba en
liceos de Baviera, pero ambicionaba tener
un nombramiento universitario. Para eso
debía presentar algún trabajo de
investigación,
A pesar de estas contribuciones, no fue
admitido en la universidad. Su trabajo fue
criticado e incluso debió renunciar a su
cargo director del Instituto Politécnico de
Nuremberg. Durante años vivió en la
pobreza y la desilusión. Sin embargo sus
trabajos comenzaron a conocerse en el
extranjero. Con gran sorpresa suya en 1842
la Royal Society le otorgó la medalla Copley
y obtuvo un gran reconocimiento en otros
países.
Finalmente, en 1849 se le
otorgó una cátedra en la
Universidad de Munich de
modo que sus últimos
cinco años los pasó en el
apogeo de la ambición
realizada. Introdujo la
noción de fuerza electromotriz, investigó
además las interferencias luminosas en
láminas cristalinas y estudió el oído,
estableciendo una teoría para los armónicos
superiores del sonido. Su nombre está
inmortalizado como descubridor de la ley
fundamental de las corrientes eléctricas,
Ley de Ohm y en la unidad de resistencia
eléctrica ( = [V/A] ).
La Ley de Ohm:
George Simon Ohm, descubrió en 1827 que la corriente en un circuito de corriente
continua varía, y es directamente proporcional con la diferencia de potencial (voltaje), e
inversamente proporcional con la resistencia del circuito.
El triángulo simplifica la relación y la interacción entre si las distintas
magnitudes, y se desglosan las siguientes formulas, en donde:
I= intensidad V= voltaje R= resistencia
I = V / R V = I x R R = V / I

2. 26 de Marzo de 2012 DEPARTAMENTO DE ELECTRONICA
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ELECTRÓNICA APLICADA – PROFESOR JUAN ARIAS PORTUGUEZ PÁGINA 2 DE 5
V1
3V R1
3ohm
:

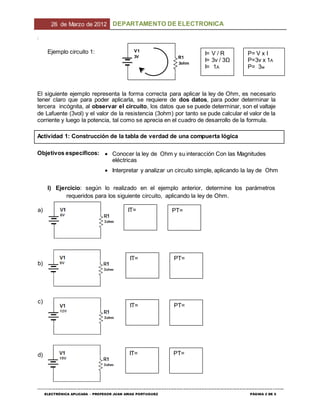

Ejemplo circuito 1:
El siguiente ejemplo representa la forma correcta para aplicar la ley de Ohm, es necesario
tener claro que para poder aplicarla, se requiere de dos datos, para poder determinar la
tercera incógnita, al observar el circuito, los datos que se puede determinar, son el valtaje
de Lafuente (3vol) y el valor de la resistencia (3ohm) por tanto se pude calcular el valor de la
corriente y luego la potencia, tal como se aprecia en el cuadro de desarrollo de la formula.
Actividad 1: Construcción de la tabla de verdad de una compuerta lógica
Objetivos específicos:  Conocer la ley de Ohm y su interacción Con las Magnitudes
eléctricas
 Interpretar y analizar un circuito simple, aplicando la lay de Ohm
I) Ejercicio: según lo realizado en el ejemplo anterior, determine los parámetros
requeridos para los siguiente circuito, aplicando la ley de Ohm.
I= V / R
I= 3v / 3Ω
I= 1A
P= V x I
P=3v x 1A
P= 3w
IT= PT=
IT= PT=
IT= PT=
IT= PT=
a)
b)
c)
d)

3. 26 de Marzo de 2012 DEPARTAMENTO DE ELECTRONICA
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ELECTRÓNICA APLICADA – PROFESOR JUAN ARIAS PORTUGUEZ PÁGINA 3 DE 5

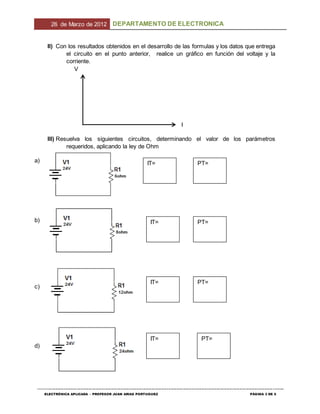

II) Con los resultados obtenidos en el desarrollo de las formulas y los datos que entrega
el circuito en el punto anterior, realice un gráfico en función del voltaje y la
corriente.
V
I
III) Resuelva los siguientes circuitos, determinando el valor de los parámetros
requeridos, aplicando la ley de Ohm
IT= PT=
IT= PT=
IT= PT=
IT= PT=
a)
b)
c)
d)

4. 26 de Marzo de 2012 DEPARTAMENTO DE ELECTRONICA
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ELECTRÓNICA APLICADA – PROFESOR JUAN ARIAS PORTUGUEZ PÁGINA 4 DE 5

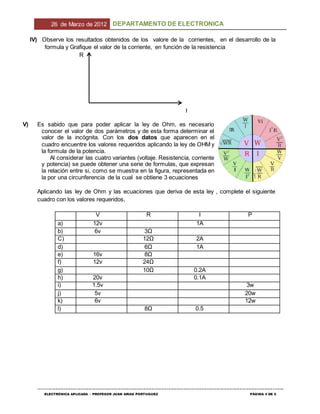

IV) Observe los resultados obtenidos de los valore de la corrientes, en el desarrollo de la
formula y Grafique el valor de la corriente, en función de la resistencia
R
I
V) Es sabido que para poder aplicar la ley de Ohm, es necesario
conocer el valor de dos parámetros y de esta forma determinar el
valor de la incógnita. Con los dos datos que aparecen en el
cuadro encuentre los valores requeridos aplicando la ley de OHM y
la formula de la potencia.
Al considerar las cuatro variantes (voltaje. Resistencia, corriente
y potencia) se puede obtener una serie de formulas, que expresan
la relación entre si, como se muestra en la figura, representada en
la por una circunferencia de la cual se obtiene 3 ecuaciones
Aplicando las ley de Ohm y las ecuaciones que deriva de esta ley , complete el siguiente
cuadro con los valores requeridos,
V R I P
a) 12v 1A
b) 6v 3Ω
C) 12Ω 2A
d) 6Ω 1A
e) 16v 8Ω
f) 12v 24Ω
g) 10Ω 0.2A
h) 20v 0.1A
i) 1.5v 3w
j) 5v 20w
k) 6v 12w
l) 8Ω 0.5

5. 26 de Marzo de 2012 DEPARTAMENTO DE ELECTRONICA
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ELECTRÓNICA APLICADA – PROFESOR JUAN ARIAS PORTUGUEZ PÁGINA 5 DE 5

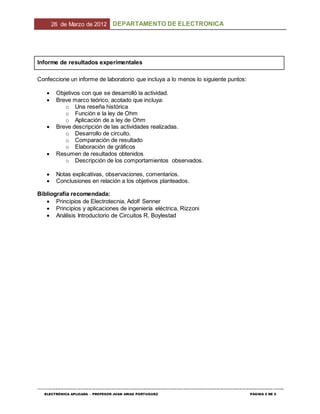

Informe de resultados experimentales
Confeccione un informe de laboratorio que incluya a lo menos lo siguiente puntos:
 Objetivos con que se desarrolló la actividad.
 Breve marco teórico, acotado que incluya:
o Una reseña histórica
o Función e la ley de Ohm
o Aplicación de a ley de Ohm
 Breve descripción de las actividades realizadas.
o Desarrollo de circuito.
o Comparación de resultado
o Elaboración de gráficos
 Resumen de resultados obtenidos
o Descripción de los comportamientos observados.
 Notas explicativas, observaciones, comentarios.
 Conclusiones en relación a los objetivos planteados.
Bibliografía recomendada:
 Principios de Electrotecnia, Adolf Senner
 Principios y aplicaciones de ingeniería eléctrica, Rizzoni
 Análisis Introductorio de Circuitos R. Boylestad
