1. ACTIVIDAD EXPERIMENTAL - CIRCUITOS ELECTICOS
(POTENCIA-INTENSIDAD)
INFORME TELECOMUNICACIONES
INTEGRANTES:
juan diego suarez alvarez
mateo tobon martinez
fraider zapata viana
adriana osorio
PROFESOR:
julian alvarez
ASIGNATURA: telecomunicaciones
FECHA: 16-05-2013
GRUPO: 10 - B
INSTITUCIÓN EDUCATIVA P. ANTONIO JOSÉ BERNAL
MDELLÍN

2. 2013

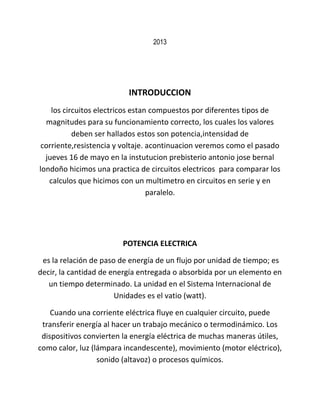

INTRODUCCION
los circuitos electricos estan compuestos por diferentes tipos de
magnitudes para su funcionamiento correcto, los cuales los valores
deben ser hallados estos son potencia,intensidad de
corriente,resistencia y voltaje. acontinuacion veremos como el pasado
jueves 16 de mayo en la instutucion prebisterio antonio jose bernal
londoño hicimos una practica de circuitos electricos para comparar los
calculos que hicimos con un multimetro en circuitos en serie y en
paralelo.
POTENCIA ELECTRICA
es la relación de paso de energía de un flujo por unidad de tiempo; es
decir, la cantidad de energía entregada o absorbida por un elemento en
un tiempo determinado. La unidad en el Sistema Internacional de
Unidades es el vatio (watt).
Cuando una corriente eléctrica fluye en cualquier circuito, puede
transferir energía al hacer un trabajo mecánico o termodinámico. Los
dispositivos convierten la energía eléctrica de muchas maneras útiles,
como calor, luz (lámpara incandescente), movimiento (motor eléctrico),
sonido (altavoz) o procesos químicos.

3. LA LEY DE OHM
dice que la intensidad que circula entre dos puntos de un circuito
eléctrico es proporcional a la tensión eléctrica entre dichos puntos. Esta
constante es la conductancia eléctrica, que es lo contrario a la
resistencia eléctrica.
La intensidad de corriente que circula por un circuito dado, es
directamente proporcional a la tensión aplicada e inversamente
proporcional a la resistencia del mismo.
Donde, I es la corriente que pasa a través del objeto en amperios, V es
la diferencia de potencial de las terminales del objeto en voltios, G es la
conductancia en siemens y R es la resistencia en ohmios (Ω).
Específicamente, la ley de Ohm dice que R en esta relación es
constante, independientemente de la corriente

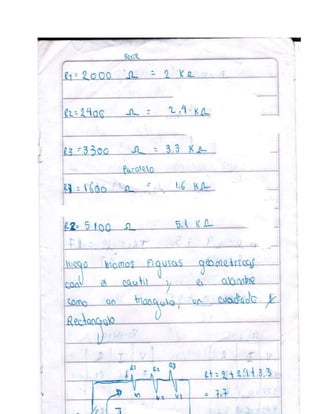

RESULTADOS

9. HERRAMIENTAS
para realizar mas rapidamente un trabajo debemos usar la herramienta
adecuada ya que hay cosas muy duras de hacer con nuestras propias
manos para esta practica utilizamos:
cortafrio:lo utilizamos para descorchar los cables telefinocos
pinzas:las utilizamos para sostener los cables y facilitar nuestro trabajo
pistola de cautin:la utilisamos para unir los estremos de las figuras
tridimencionales y planas y para unir las resistencias.
MATERIALES
• una bateria de 9 voltios
• 1 metro de cable telefonico de seis pares
• 5 resistencias de diferente valor
ROLES
practicamente esto fue un trabajo colectivo todos ayudamos a hacer
el trabajo y todo lo hizimos en equipo y ayudandonos unos a los
otros
JUAN DIEGO SUAREZ ALVAREZ: se encargo de unir los extremos de
las figuras tridimencionales y planas y las partes donde se
necesitaba unir las resistencias para formar los circuitos en serie y en
paralelo

10. FRAIDER ZAPATA VIANA:se encargo de manejar la caja de
herramientas darle buen uso a esta y cuidar su contenido
MATEO TOBON MARTINEZ:se encargo de escribir los pasos que
hizimos para la elaboracion del circuito electrico y elaborar la table
de los caculos junto con las operaciones
ADRIANA OSORIO:se encargo de dar las ideas y nos colaboro con la
elaboracion de las uniones de los circuitos y las figuras
RESULTADOS
COMPLICACIONES
todo se desarrollo correctamente y sin complicacines y
desarrollamos el trabajo a tiempo con los respectivos calculos.
FIGURAS

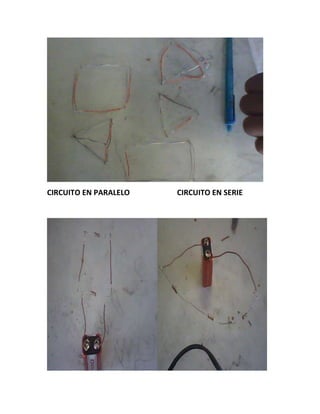

12. CIRCUITO EN PARALELO CIRCUITO EN SERIE

13. CONCLUCIONES
aprendimos a unir los circuitos electricos con el cautin y a
comparar los calculos que hicimos con las resistencias , la
potencia, la intensidad ,el voltaje y comparalos
correctamente con el multimetro
WEBGRAFIA
http://es.wikipedia.org/wiki/Ley_de_Ohm
http://es.wikipedia.org/wiki/Potencia_el%C3%A9ctrica
