1. TELEDETECCIÓN TEMA 3 - CTM

2. Componentes de un sistema de teledetección Sensor: especie de cámara que capta las radiaciones electromagnéticas procedentes de la Tierra. Flujo de energía detectada por los sensores: Pasivos: captan la energía emitida por el Sol y de los elementos situados sobre la superficie terrestre. Activos: emiten un tipo de radiación y captan el reflejo de la misma Centro de recepción de la imagen : una antena recoge la información digital de las imágenes, son procesadas y distribuidas. Sistema de distribución : permite el acceso a la información de los diferentes usuarios.

3. Radiaciones empleadas en teledetección Radiaciones visibles: azul (B) Verde (G) Rojo (R) Radiación de microondas: permite ver territorios cubiertos por nubes o en oscuridad. Radiaciones infrarrojas: I próximo (IRP): detecta las masas vegetales I medio (IRM): detecta la humedad I lejano o térmico (IRT): detecta fuentes de calor (seres vivos, incendios,..)

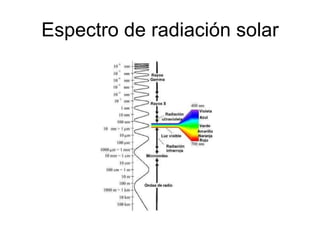

4. Espectro de radiación solar

5. Resolución de los sensores la resolución es la medida de la capacidad de un sensor para discriminar los detalles Resolución espacial: es el tamaño del píxel, el tamaño del área que queda recogida en cada píxel. ej: SPOT (10x10), LANDSAT-TM (30x30) Resolución temporal: es la frecuencia con que el sensor toma dos imágenes de la misma zona. ej: METEOSAT (15 minutos), LANDSAT-TM (16 días) Resolución radiométrica: capacidad para discriminar las variaciones de intensidad de la radiación emitida por los objetos. Cantidad total de niveles o tonos diferentes de gris que posee una imagen. ej: LANDSAT (256), NOAA (1024) Resolución espectral: espectro de longitudes de onda que es capaz de captar el sensor. Suelen ser multibanda. ej: LANDSAT-MSS (4), LANDSAT-TM (7).

6. Resolución espacial 0’7 m 2’5 m

7. Tipos de imágenes En grises: cada banda, por separado, da imágenes en tonos de gris En color: Real: combinación RGB (bandas 321) Falso color : por combinaciones de otras bandas. RGB=432 RGB=754

8. Imagen en grises

9. Imagen en color real (Huracan katrina)

10. Imagen en falso color (Delta Paraná)

11. Tipos de satélites (según su órbita) Órbita geoestacionaria: el movimiento del satélite está sincronizado con el de rotación de la Tierra. Siempre observan la misma zona. Giran paralelos al Ecuador Altura de unos 36.000 km Captan imágenes de áreas muy amplias Baja resolución espacial Alta resolución temporal Útiles para la observación de fenómenos globales Órbita polar: Órbita perpendicular al Ecuador Observan diferentes áreas, son móviles Altura entre 800-1500 km Captan imágenes de áreas pequeñas Alta resolución espacial Baja resolución temporal

12. METEOSAT (GEOESTACIONARIO)

13. NOAA 12 (POLAR)

14. Meteosat

15. Noaa 12

17. Landsat 7

22. Volcan Etna

23. Himalaya

24. Deforestación selva Bolivia

29. Delta Mississippi

30. Cataratas Iguazú

31. Inundación

32. GPS (Global Positioning System) Formado por una red de 27 satélites Orbitan a una altura de 20.200 km Cada receptor capta las señales de, al menos, 3 satélites Por triangulación nos permite conocer datos sobre la latitud y longitud del punto geográfico donde nos encontramos También determinan la velocidad y dirección en la que nos movemos

33. Red GPS

35. SIG (Sistema de Información Geográfica) Es un programa de ordenador que contiene un conjunto de datos espaciales de la misma porción de un territorio organizados de forma geográfica Los datos se representan en capas superpuestas (hidrografía, pendientes, vegetación, carreteras,..) Google Earth es un SIG
