1. LAS NUEVAS TECNOLOGÍAS EN LA
INVESTIGACIÓN DEL MEDIO
AMBIENTE

2. SISTEMAS DE TELEDETECCIÓN

Teledetección: técnica que permite la
observación a distancia y la obtención
de imágenes de la superficie desde
sensores en aviones o satélites.

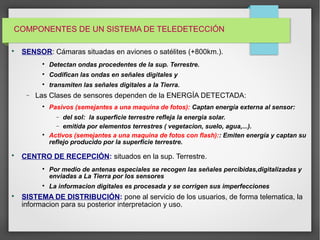

3. COMPONENTES DE UN SISTEMA DE TELEDETECCIÓN

SENSOR: Cámaras situadas en aviones o satélites (+800km.)‫.‏‬

Detectan ondas procedentes de la sup. Terrestre.

Codifican las ondas en señales digitales y

transmiten las señales digitales a la Tierra.
− Las Clases de sensores dependen de la ENERGÍA DETECTADA:

Pasivos (semejantes a una maquina de fotos): Captan energía externa al sensor:
− del sol: la superficie terrestre refleja la energia solar.
− emitida por elementos terrestres ( vegetacion, suelo, agua,...).

Activos (semejantes a una maquina de fotos con flash):: Emiten energía y captan su
reflejo producido por la superficie terrestre.

CENTRO DE RECEPCIÓN: situados en la sup. Terrestre.

Por medio de antenas especiales se recogen las señales percibidas,digitalizadas y
enviadas a La Tierra por los sensores

La informacion digitales es procesada y se corrigen sus imperfecciones

SISTEMA DE DISTRIBUCIÓN: pone al servicio de los usuarios, de forma telematica, la
informacion para su posterior interpretacion y uso.

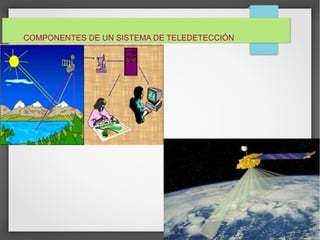

4. COMPONENTES DE UN SISTEMA DE TELEDETECCIÓN

5. Espectro de luz

6. RADIACIONES ELECTROMAGNÉTICAS

La atmósfera es un filtro para las radiaciones.
 Sólo se utilizan aquellas radiaciones que
atraviesan la atmósfera : ventanas atmosféricas

7. Ventanas
atmosféricas

8. PLTAFORMAS Y SENSORES
Se entiende por plataforma a los satélites (LANDSAT,
METEOSAT, NOAA, SPOT) o aviones que transportan los
aparatos necesarios para captar, almacenar y transmitir
imágenes a distancia (sensores).
Un sensor es el aparato que reúne la tecnología necesaria
para captar imágenes a distancia y que es transportado en
una plataforma. Recibe información de una de las regiones
del espectro de luz (canal o banda).

9. Landsat 7: sensores

Zona visible (V) región central.
- Azul: B
- Verde: G
- Rojo: R

Infrarrojo (IR)
- (IRP) infrarrojo próximo: Detecta masas vegetales
- (IRM) infrarrojo medio : detecta humedad.
- (IRT) infrarrojo lejano o térmico: detecta calor producido por el Sol, seres vivos, incendios.

Microondas (1mm-1m.)
- Utilizadas para tomar imágenes sin iluminación o con nubes.

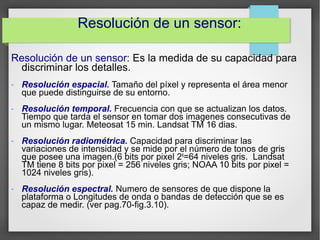

10. Resolución de un sensor: Es la medida de su capacidad para
discriminar los detalles.
- Resolución espacial. Tamaño del píxel y representa el área menor
que puede distinguirse de su entorno.
- Resolución temporal. Frecuencia con que se actualizan los datos.
Tiempo que tarda el sensor en tomar dos imagenes consecutivas de
un mismo lugar. Meteosat 15 min. Landsat TM 16 dias.
- Resolución radiométrica. Capacidad para discriminar las
variaciones de intensidad y se mide por el número de tonos de gris
que posee una imagen.(6 bits por pixel 26
=64 niveles gris. Landsat
TM tiene 8 bits por pixel = 256 niveles gris; NOAA 10 bits por pixel =
1024 niveles gris).
- Resolución espectral. Numero de sensores de que dispone la
plataforma o Longitudes de onda o bandas de detección que se es
capaz de medir. (ver pag.70-fig.3.10).
Resolución de un sensor:

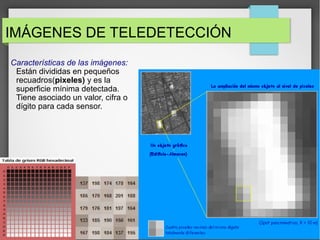

11. IMÁGENES DE TELEDETECCIÓN
Características de las imágenes:
Están divididas en pequeños
recuadros(pixeles) y es la
superficie mínima detectada.
Tiene asociado un valor, cifra o
dígito para cada sensor.

12. Transformacion escala grises en colores

13. Obtención de imágenes en color:
Se combinan tres bandas y se las asigna un color a cada
una:
- Color natural o RGB=321
- Falso color o RGB=432
- Otras como RGB=754, RGB=742 . . .

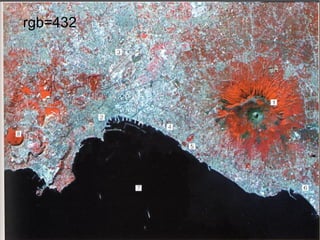

15. rgb=432

16. rgb= 453 rgb=432
http://www.eduspace.esa.int/eduspace/subdocument/def
ault.asp?document=600

17. rgb=321

18. Mecanismos de la teledetección
Órbitas de los satélites:
- Geoestacionaria: El satélite está situado a
gran altitud, siempre sobre el mismo punto,
moviéndose de forma sincronizada con la
rotación de la Tierra.36000 km altura.
- Órbita polar: El satélite rota de forma circular
pasando por los polos. 800-1500 km altura.
http://www.eduspace.esa.int/subtopic/default.asp?
document=297&language=es

19. Sensores de barrido multiespectral:
- Los sensores hacen un barrido de la superficie de
forma perpendicular al movimiento del satélite.
- Las radiaciones son separadas según su longitud
de onda y convertidas en una señal digital.
 Sensores de microondas:
- Pasivos : captan la radiación emitida por nieve o
hielo (cuerpos fríos)
- Activos: RADAR. Se emite el pulso de
microondas y se recoge en forma de señales
digitales en tonos de gris.
La señal de microondas se distorsiona por la
diferente reflexión de la cubiertas terrestres.
Mecanismos de la teledetección

20. Sensor microondas
Pulse dos veces para
añadir una imagen

21.  Imagenes radar del Envisat (derrame de
crudo del Prestige y Bahia de Gaeta en Italia)

22.  Radarmetría: Los sensores radar nos dan información
sobre la altitud del terreno.

23. Imágenes anaglíficas: Imágenes
estereoscopicas generadas por una imagen
roja y otra azul.

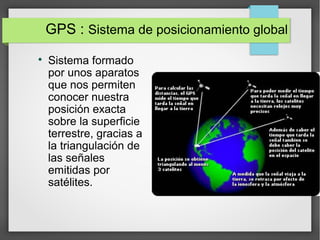

24. GPS : Sistema de posicionamiento global

Sistema formado
por unos aparatos
que nos permiten
conocer nuestra
posición exacta
sobre la superficie
terrestre, gracias a
la triangulación de
las señales
emitidas por
satélites.

25. Páginas WEB interesantes

Instituto Nacional de Meteorología:

http://www.inm.es/
http://www.inm.es/web/infmet/satel/meteose.html
http://www.inm.es/web/infmet/radar/radar.html

Página de búsqueda imágenes de cualquier lugar del mundo:
http://earth.google.com/

Agencia europea del medio ambiente:
http://www.eea.eu.int/main_html

Instituto Geográfico Nacional
http://www.fomento.es/MFOM/LANG_CASTELLANO/DIRECCIONES_GENERALES/INSTITUTO_GEOGRAFICO/T
eledeteccion/htm

Otras páginas:
http://recursos.gabrielortiz.com/
http://www.allmetsat.com/
http://www.landsat.org/

26. Sistemas telemáticos apoyados en la
teledetección

SIG : sistemas de información
geográfica. Programas informáticos
que contienen una gran cantidad de
datos de una zona organizados en
capas. Base de datos con
información geográfica.
Se puede gestionar fácilmente toda
la información sobre un territorio.

27. Proyecto Corine
