1. Introducción a las Telecomunicaciones
Ing. Adriana Sandoval García

2. Índice
Introducción
Función de un Sistema de Comunicación
Modelo de un Sistema de Comunicación
Tareas claves en un Sistema de Comunicación
¿En que consiste un Sistema de Telecomunicación?
Sistema de Comunicación de Datos

3. Introducción
Unión entre los campos de las computadoras y las
comunicaciones
No hay grandes diferencias entre el procesamiento de
datos (computadoras) y las comunicaciones de datos
(transmisión y sistemas de conmutación)
No hay diferencias fundamentales entre la transmisión
de datos, de voz o de video
Las fronteras entre las computadoras monoprocesador
o multiprocesador así como entre las redes locales,
metropolitanas o de área amplia son cada vez más
difusas
Solapamiento entre las industrias de las
comunicaciones y las computadoras desde la
fabricación de componentes hasta la integración de
sistemas que transmiten y procesan todo tipo de datos

4. Función de un Sistema de Comunicación
Intercambiar información de un punto a otro
El proceso de envío y recepción de la información debe
darse de forma ordenada y exitosa
Este proceso involucra los siguientes factores:
– Naturaleza de la información
– Formato de la información
– Velocidad de transmisión
– Medio de transmisión
– Distancia de transmisión
– Técnica de modulación
– Control de error

5. Modelo de un Sistema de Comunicación
Sistema origen Sistema destino
Fuente Transmisor Sistema de Receptor Destino
transmisión
Información Codificador Transmisor Medio de Receptor Decodificador Información
comunicación
Cliente Modem Modem Servidor
Red pública
telefónica

6. Modelo de un Sistema de Comunicación
Fuente
– Dispositivo que genera los datos a transmitir.
Transmisor
– El transmisor transforma y codifica la información
produciendo señales electromagnéticas susceptibles de
ser transmitidas a través de algún sistema de
transmisión.
Sistema de transmisión
– Línea de transmisión o red
Receptor
– Acepta la señal proveniente del sistema de transmisión y
la convierte de manera que pueda ser manejada por el
dispositivo destino.
Destino
– Toma los datos del receptor

7. Tareas claves en un
Sistema de Comunicación
Utilización del sistema de transmisión
– Uso eficaz de los recursos
– Técnicas de multiplexación
– Control de congestión
Implementación de la interfaz
– Señales electromagnéticas
Generación de la señal
– Características de la señal: forma y amplitud
– Transmitir la señal e interpretarla como dato
Sincronización
– Inicio y fin de la transmisión
– Duración de la transmisión
Gestión del intercambio
– Establecer conexión
– Transmisión simultánea o por turnos
– Cantidad y formato de los datos

8. Tareas claves en un
Sistema de Comunicación
Detección y corrección de errores
Control de flujo
– Evitar la saturación del receptor por parte del emisor
Direccionamiento y enrutamiento
– Selección del destino y de la ruta para llegar a dicho
destino
Recuperación
– Continuar la transmisión a partir del momento que se
produjo una interrupción
– Recuperar el estado del sistema antes de la transmisión
Formato de mensajes
– Formato de los datos
Seguridad
– Confirmar la recepción de los datos sin alteraciones
– Sólo el destino reciba los datos

9. Tareas claves en un
Sistema de Comunicación
Gestión de red
– Configuración del sistema
– Monitoreo del estado del sistema
– Fallas y sobrecargas
– Crecimiento del sistema

10. ¿En que consiste un
Sistema de Telecomunicación?
Existen diversas respuestas, dependiendo de la
naturaleza de la tecnología empleada y del tiempo
– Sistema telegráfico
– Sistema telefónico
– Sistema radiofónico
– Sistema de televisión
El prefijo tele significa “a distancia”
En la actualidad, se considera como:
– Sistema de comunicación a larga distancia vía un
conjunto de redes interconectadas que comparten
información.

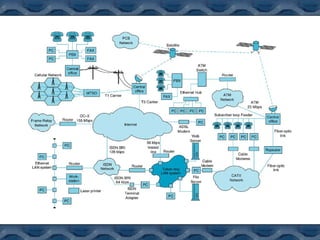

12. ¿En que consiste un
Sistema de Telecomunicación?
PSTN – public switched telephone network
LAN – local area network
WAN – wide area netkork
MAN – metropolitan area network
ATM – asynchronous transfer mode
ISDN Integrated Services Digital Network
Frame relay
SMDS - Switched Multimegabit Data Service
SONET – Synchronous Optical Network
FDDI - Fiber Distributed Data Interface
Etc.

13. Sistema de Comunicación de Datos
Sistemas de transmisión
– Analógicos
– Digitales
Señal analógico => rango continuo de valores en
función del tiempo

14. Sistema de Comunicación de Datos
Señal digital => conjunto de valores discretos en
función del tiempo
Tren de pulsos
Bipolar Retorno a cero - RZ
Cambio de frecuencia

15. Sistema de Comunicación de Datos
Sistema que involucra la transmisión y recepción de
señales digitales de un punto a otro
Señales digitales representan información:
– Alfanumérica
– Numérica y/o
– Simbólica
La forma como se organiza esta información se conoce
como dato
Un sistema de comunicación de datos forma parte de
un sistema de telecomunicación y esta ligado con la
capacidad de procesamiento de las computadoras

16. Sistema de Comunicación de Datos

17. Tarea
1. Dibujar el modelo de un sistema de comunicación
2. Proporcionar al menos dos ejemplos de cada elemento que
compone un sistema de comunicación
3. Describir dos tareas que realice un sistema de comunicación
4. Explicar en que consiste un sistema de telecomunicación
5. Mencionar la característica principal de un sistema de
comunicación de datos
6. Dibujar un ejemplo de una señal digital en el dominio del
tiempo utilizando FSK (frequency shift keying) como técnica
de modulación
7. ¿Qué significan las siglas ATM?
8. Indicar el uso de las redes LAN, MAN y WAN
9. Investigar en que consisten las redes ISDN, SMDS, y FDDI
