1. CURSO DE
BUCEADOR
DE UNA ESTRELLA
B*

2. Lección T - 5
Instructor:
Christian Gajardo
LIMITES DE NO DESCOMPRESIÓN

3. Lección T - 5
1. LIMITES DE NO DESCOMPRESION
2. GRAFICO DE BUCEOS
3. LECTURA DE TABLAS
4. EJEMPLO DE TABLAS
5. RECORDATORIO

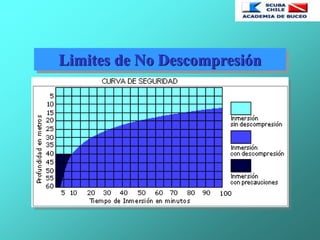

4. Limites de No Descompresión

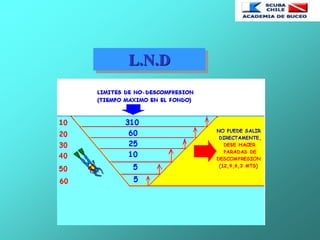

5. L.N.D

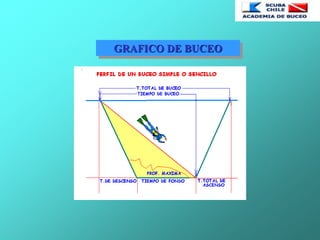

6. GRAFICO DE BUCEO

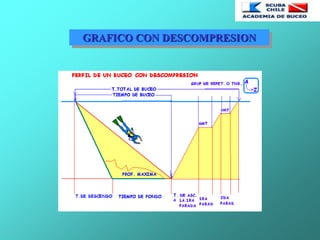

7. GRAFICO CON DESCOMPRESION

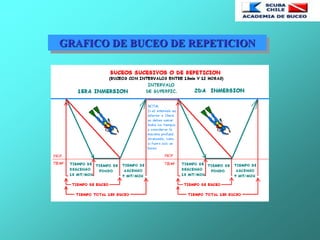

8. GRAFICO DE BUCEO DE REPETICION

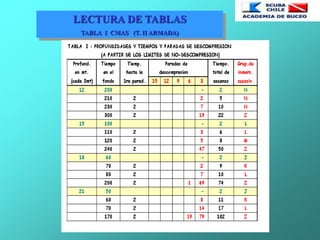

9. LECTURA DE TABLAS
TABLA I CMAS (T. II ARMADA)

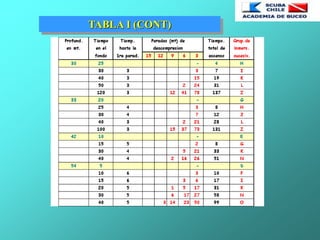

10. TABLA I (CONT)

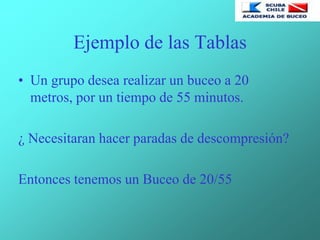

11. Ejemplo de las Tablas
• Un grupo desea realizar un buceo a 20
metros, por un tiempo de 55 minutos.
¿ Necesitaran hacer paradas de descompresión?
Entonces tenemos un Buceo de 20/55

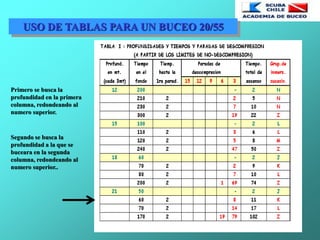

12. USO DE TABLAS PARA UN BUCEO 20/55
Primero se busca la
profundidad en la primera
columna, redondeando al
numero superior.
Segundo se busca la
profundidad a la que se
buceara en la segunda
columna, redondeando al
numero superior..

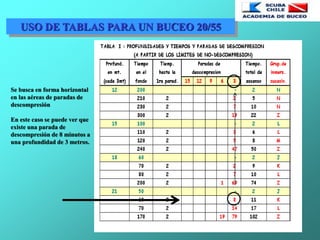

13. USO DE TABLAS PARA UN BUCEO 20/55
Se busca en forma horizontal
en las aéreas de paradas de
descompresión
En este caso se puede ver que
existe una parada de
descompresión de 8 minutos a
una profundidad de 3 metros.

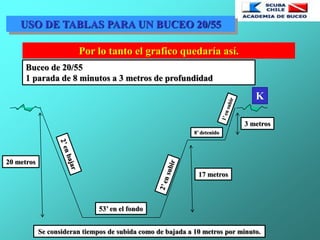

14. USO DE TABLAS PARA UN BUCEO 20/55
Por lo tanto el grafico quedaría así.
Buceo de 20/55
1 parada de 8 minutos a 3 metros de profundidad
20 metros
17 metros
3 metros
53’ en el fondo
8’ detenido
Se consideran tiempos de subida como de bajada a 10 metros por minuto.
K

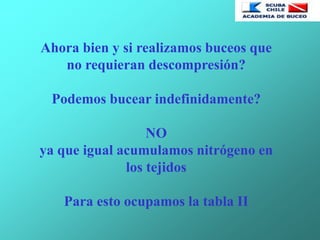

15. Ahora bien y si realizamos buceos que
no requieran descompresión?
Podemos bucear indefinidamente?
NO
ya que igual acumulamos nitrógeno en
los tejidos
Para esto ocupamos la tabla II

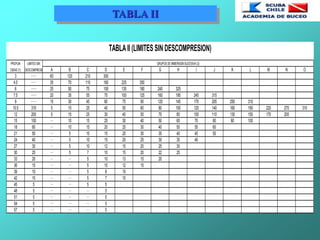

16. TABLA II
PROFUN LIMITES SIN
DIDAD (1) DESCOMPRESION (2) A B C D E F G H I J K L M N O
3 ······· 60 120 210 300
4.5 ······· 35 70 110 160 225 350
6 ······· 25 50 75 100 135 180 240 325
7.5 ······· 20 35 55 75 100 125 160 195 245 315
9 ······· 15 30 45 60 75 95 120 145 170 205 250 310
10.5 310 5 15 25 40 50 60 80 100 120 140 160 190 220 270 310
12 200 5 15 25 30 40 50 70 80 100 110 130 150 170 200
15 100 ··· 10 15 25 30 40 50 60 70 80 90 100
18 60 ··· 10 15 20 25 30 40 50 55 60
21 50 ··· 5 10 15 20 30 35 40 45 50
24 40 ··· 5 10 15 20 25 30 35 40
27 30 ··· 5 10 12 15 20 25 30
30 25 ··· 5 7 10 15 20 22 25
33 20 ··· ··· 5 10 13 15 20
36 15 ··· ··· 5 10 12 15
39 10 ··· ··· 5 8 10
42 10 ··· ··· 5 7 10
45 5 ··· ··· 5 5
48 5 ··· ··· ··· 5
51 5 ··· ··· ··· 5
54 5 ··· ··· ··· 5
57 5 ··· ··· ··· 5
TABLAII (LIMITES SIN DESCOMPRESION)
GRUPOS DE INMERSION SUCESIVA (3)

17. TABLA II
Otro formato
de TABLA II

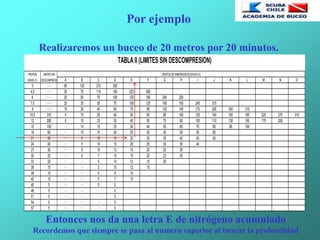

18. Por ejemplo
Realizaremos un buceo de 20 metros por 20 minutos.
PROFUN LIMITES SIN
DIDAD (1) DESCOMPRESION (2) A B C D E F G H I J K L M N O
3 ······· 60 120 210 300
4.5 ······· 35 70 110 160 225 350
6 ······· 25 50 75 100 135 180 240 325
7.5 ······· 20 35 55 75 100 125 160 195 245 315
9 ······· 15 30 45 60 75 95 120 145 170 205 250 310
10.5 310 5 15 25 40 50 60 80 100 120 140 160 190 220 270 310
12 200 5 15 25 30 40 50 70 80 100 110 130 150 170 200
15 100 ··· 10 15 25 30 40 50 60 70 80 90 100
18 60 ··· 10 15 20 25 30 40 50 55 60
21 50 ··· 5 10 15 20 30 35 40 45 50
24 40 ··· 5 10 15 20 25 30 35 40
27 30 ··· 5 10 12 15 20 25 30
30 25 ··· 5 7 10 15 20 22 25
33 20 ··· ··· 5 10 13 15 20
36 15 ··· ··· 5 10 12 15
39 10 ··· ··· 5 8 10
42 10 ··· ··· 5 7 10
45 5 ··· ··· 5 5
48 5 ··· ··· ··· 5
51 5 ··· ··· ··· 5
54 5 ··· ··· ··· 5
57 5 ··· ··· ··· 5
TABLAII (LIMITES SIN DESCOMPRESION)
GRUPOS DE INMERSION SUCESIVA (3)
Entonces nos da una letra E de nitrógeno acumulado
Recordemos que siempre se pasa al numero superior al buscar la profundidad

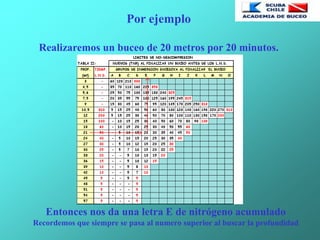

19. Por ejemplo
Realizaremos un buceo de 20 metros por 20 minutos.
Entonces nos da una letra E de nitrógeno acumulado
Recordemos que siempre se pasa al numero superior al buscar la profundidad

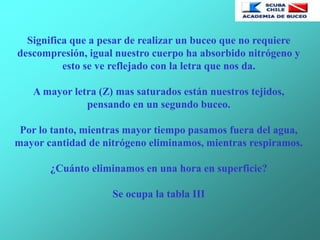

20. Significa que a pesar de realizar un buceo que no requiere
descompresión, igual nuestro cuerpo ha absorbido nitrógeno y
esto se ve reflejado con la letra que nos da.
A mayor letra (Z) mas saturados están nuestros tejidos,
pensando en un segundo buceo.
Por lo tanto, mientras mayor tiempo pasamos fuera del agua,
mayor cantidad de nitrógeno eliminamos, mientras respiramos.
¿Cuánto eliminamos en una hora en superficie?
Se ocupa la tabla III

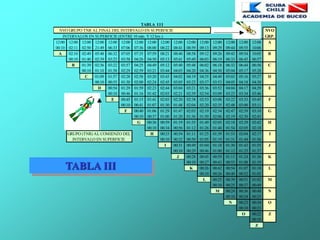

21. TABLA III
NVO GRUPO TNR AL FINAL DEL INTERVALO EN SUPERFICIE NVO
INTERVALOS EN SUPERFICIE (ENTRE 10 min. Y12 hrs.) GRP.
12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 A
00:10 02:11 02:50 21:49 06:33 07:06 07:36 08:00 08:22 08:41 08:59 09:13 09:29 09:44 09:55 10:06
A 02:10 02:49 05:48 06:32 07:05 07:35 07:59 08:21 08:40 08:58 09:12 09:26 09:43 09:54 10:05 B
00:10 01:40 02:39 03:23 03:58 04:26 04:50 05:13 05:41 05:49 06:03 06:19 06:33 06:45 06:57
B 01:39 02:36 03:22 03:57 04:25 04:49 05:12 05:40 05:48 06:02 06:18 06:32 06:44 06:56 C
00:10 01:10 01:58 02:29 02:59 03:21 03:44 04:03 04:20 04:36 04:50 05:04 05:17 05:28
C 01:09 01:57 02:28 02:58 03:20 03:43 04:02 04:19 04:35 04:49 05:03 05:16 05:27 D
00:10 00:55 01:30 02:00 02:24 02:45 03:05 03:22 03:37 03:53 04:05 04:18 04:30
D 00:54 01:29 01:59 02:23 02:44 03:04 03:21 03:36 03:52 04:04 04:17 04:29 E
00:10 00:46 01:16 01:42 02:03 02:21 02:39 02:54 03:09 03:23 03:34 03:46
E 00:45 01:15 01:41 02:03 02:20 02:38 02:53 03:08 03:22 03:33 03:45 F
00:10 00:41 01:07 01:30 01:48 02:04 02:20 02:35 02:48 03:00 03:11
F 00:40 01:06 01:29 01:47 02:03 02:19 02:34 02:47 02:59 03:10 G
00:10 00:37 01:00 01:20 01:36 01:50 02:06 02:19 02:30 02:43
G 00:36 00:59 01:19 01:35 01:49 02:05 02:18 02:29 02:42 H
00:10 00:34 00:56 01:12 01:26 01:40 01:54 02:05 02:18
GRUPO (TNR) AL COMIENZO DEL H 00:33 00:54 01:11 01:25 01:39 01:53 02:04 02:17 I
INTERVALO EN SUPERFICIE 00:10 00:32 00:50 01:05 01:19 01:31 01:44 01:56
I 00:31 00:49 01:04 01:18 01:30 01:43 01:55 J
00:10 00:29 00:46 01:00 01:12 01:25 01:37
J 00:28 00:45 00:59 01:11 01:24 01:36 K
00:10 00:27 00:43 00:55 01:08 01:19
K 00:26 00:42 00:54 01:07 01:18 L
00:10 00:26 00:40 00:52 01:03
L 00:25 00:39 00:51 01:02 M
00:10 00:25 00:37 00:49
M 00:24 00:36 00:48 N
00:10 00:24 00:25
N 00:23 00:34 O
00:10 00:23
O 00:22 Z
00:10
Z
TABLA III

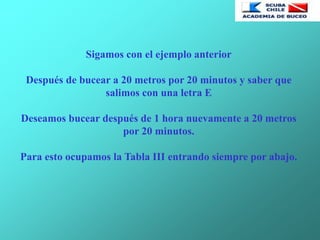

22. Sigamos con el ejemplo anterior
Después de bucear a 20 metros por 20 minutos y saber que
salimos con una letra E
Deseamos bucear después de 1 hora nuevamente a 20 metros
por 20 minutos.
Para esto ocupamos la Tabla III entrando siempre por abajo.

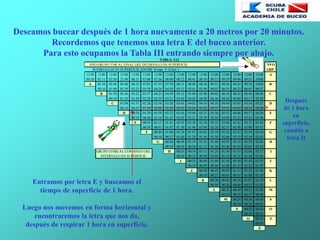

23. Deseamos bucear después de 1 hora nuevamente a 20 metros por 20 minutos.
Recordemos que tenemos una letra E del buceo anterior.
Para esto ocupamos la Tabla III entrando siempre por abajo.
TABLA I I I
NVO GRUPO TNR AL FINAL DEL INTERVALO EN SUPERFICIE NVO
INTERVALOS EN SUPERFICIE (ENTRE 10 min. Y12 hrs.) GRP.
12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 12:00 A
00:10 02:11 02:50 21:49 06:33 07:06 07:36 08:00 08:22 08:41 08:59 09:13 09:29 09:44 09:55 10:06
A 02:10 02:49 05:48 06:32 07:05 07:35 07:59 08:21 08:40 08:58 09:12 09:26 09:43 09:54 10:05 B
00:10 01:40 02:39 03:23 03:58 04:26 04:50 05:13 05:41 05:49 06:03 06:19 06:33 06:45 06:57
B 01:39 02:36 03:22 03:57 04:25 04:49 05:12 05:40 05:48 06:02 06:18 06:32 06:44 06:56 C
00:10 01:10 01:58 02:29 02:59 03:21 03:44 04:03 04:20 04:36 04:50 05:04 05:17 05:28
C 01:09 01:57 02:28 02:58 03:20 03:43 04:02 04:19 04:35 04:49 05:03 05:16 05:27 D
00:10 00:55 01:30 02:00 02:24 02:45 03:05 03:22 03:37 03:53 04:05 04:18 04:30
D 00:54 01:29 01:59 02:23 02:44 03:04 03:21 03:36 03:52 04:04 04:17 04:29 E
00:10 00:46 01:16 01:42 02:03 02:21 02:39 02:54 03:09 03:23 03:34 03:46
E 00:45 01:15 01:41 02:03 02:20 02:38 02:53 03:08 03:22 03:33 03:45 F
00:10 00:41 01:07 01:30 01:48 02:04 02:20 02:35 02:48 03:00 03:11
F 00:40 01:06 01:29 01:47 02:03 02:19 02:34 02:47 02:59 03:10 G
00:10 00:37 01:00 01:20 01:36 01:50 02:06 02:19 02:30 02:43
G 00:36 00:59 01:19 01:35 01:49 02:05 02:18 02:29 02:42 H
00:10 00:34 00:56 01:12 01:26 01:40 01:54 02:05 02:18
GRUPO (TNR) AL COMIENZO DEL H 00:33 00:54 01:11 01:25 01:39 01:53 02:04 02:17 I
INTERVALO EN SUPERFICIE 00:10 00:32 00:50 01:05 01:19 01:31 01:44 01:56
I 00:31 00:49 01:04 01:18 01:30 01:43 01:55 J
00:10 00:29 00:46 01:00 01:12 01:25 01:37
J 00:28 00:45 00:59 01:11 01:24 01:36 K
00:10 00:27 00:43 00:55 01:08 01:19
K 00:26 00:42 00:54 01:07 01:18 L
00:10 00:26 00:40 00:52 01:03
L 00:25 00:39 00:51 01:02 M
00:10 00:25 00:37 00:49
M 00:24 00:36 00:48 N
00:10 00:24 00:25
N 00:23 00:34 O
00:10 00:23
O 00:22 Z
00:10
Z
Entramos por letra E y buscamos el
tiempo de superficie de 1 hora.
Luego nos movemos en forma horizontal y
encontraremos la letra que nos da,
después de respirar 1 hora en superficie.
Después
de 1 hora
en
superficie,
cambio a
letra D

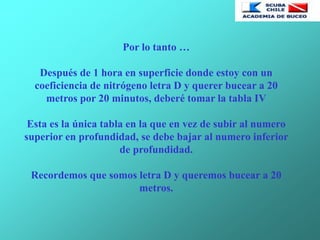

24. Por lo tanto …
Después de 1 hora en superficie donde estoy con un
coeficiencia de nitrógeno letra D y querer bucear a 20
metros por 20 minutos, deberé tomar la tabla IV
Esta es la única tabla en la que en vez de subir al numero
superior en profundidad, se debe bajar al numero inferior
de profundidad.
Recordemos que somos letra D y queremos bucear a 20
metros.

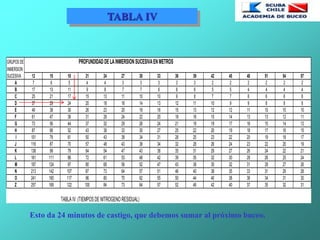

25. TABLA IV
GRUPOSDE PROFUNDIDADDELAINMERSIONSUCESIVAENMETROS
INMERSION
SUCESIVA 12 15 18 21 24 27 30 33 36 39 42 45 48 51 54 57
A 7 6 5 4 4 3 3 3 3 3 2 2 2 2 2 2
B 17 13 11 9 8 7 7 6 6 6 5 5 4 4 4 4
C 25 21 17 15 13 11 10 10 9 8 7 7 6 6 6 6
D 37 29 24 20 18 16 14 13 12 11 10 9 9 8 8 8
E 49 38 30 26 23 20 18 16 15 13 12 12 11 10 10 10
F 61 47 36 31 28 24 22 20 18 16 15 14 13 13 12 11
G 73 56 44 37 32 29 26 24 21 19 18 17 16 15 14 13
H 87 66 52 43 38 33 30 27 25 22 20 19 18 17 16 15
I 101 76 61 50 43 38 34 31 28 25 23 22 20 19 18 17
J 116 87 70 57 48 43 38 34 32 28 26 24 23 22 20 19
K 138 99 79 64 54 47 43 38 35 31 29 27 26 24 22 21
L 161 111 88 72 61 53 48 42 39 35 32 30 28 26 25 24
M 187 124 97 80 68 58 52 47 43 38 35 32 31 29 27 26
N 213 142 107 87 73 64 57 51 46 40 38 35 33 31 29 28
O 241 160 117 96 80 70 62 55 50 44 40 38 36 34 31 30
Z 257 169 122 100 84 73 64 57 52 46 42 40 37 35 32 31
TABLAIV. (TIEMPOSDENITROGENO RESIDUAL)
Esto da 24 minutos de castigo, que debemos sumar al próximo buceo.

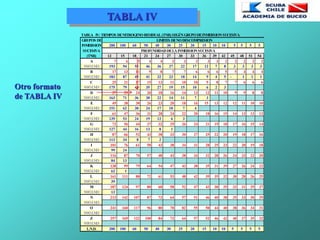

26. TABLA IV: TIEMPOS DENITROGENORESIDUAL(TNR) SEGÚNGRUPODEINMERSIONSUCESIVA
GRUPOS DE LIMITES DENODESCOMPRESION
INMERSION 200 100 60 50 40 30 25 20 15 10 10 5 5 5 5
SUCESIVA PROFUNDIDADDELAINMERSIONSUCESIVA
(TNR) 12 15 18 21 24 27 30 33 36 39 42 45 48 51 54
A 7 6 5 4 4 3 3 3 3 3 2 2 2 2 2
NVO.LND 193 94 55 46 36 27 22 17 12 7 8 3 3 3 3
B 17 13 11 9 8 7 7 6 6 6 5 5 4 4 4
NVO.LND 183 87 49 41 32 23 18 14 9 4 5 - 1 1 1
C 25 21 17 15 13 11 10 10 9 8 7 7 6 6 6
NVO.LND 175 79 43 35 27 19 15 10 6 2 3
D 37 29 24 20 18 16 14 13 12 11 10 9 9 8 8
NVO.LND 163 71 36 30 22 14 11 7 3
E 49 38 30 26 23 20 18 16 15 13 12 12 11 10 10
NVO.LND 151 62 30 24 17 10 7 4
F 61 47 36 31 28 24 22 20 18 16 15 14 13 13 12
NVO.LND 139 53 24 19 12 6 3
G 73 56 44 37 32 29 26 24 21 19 18 17 16 15 14
NVO.LND 127 44 16 13 8 1
H 87 66 52 43 38 33 30 27 25 22 20 19 18 17 16
NVO.LND 113 34 8 7 2
I 101 76 61 50 43 38 34 31 28 25 23 22 20 19 18
NVO.LND 99 24
J 116 87 70 57 48 43 38 34 32 28 26 24 23 22 20
NVO.LND 84 13
K 138 99 79 64 54 47 43 38 35 31 39 27 26 24 22
NVO.LND 62 1
L 161 111 88 72 61 53 48 42 39 35 32 30 28 26 25
NVO.LND 39
M 187 124 97 80 68 58 52 47 43 38 35 32 31 29 27
NVO.LND 13
N 213 142 107 87 73 64 57 51 46 40 38 35 33 30 29
NVO.LND
O 241 160 117 96 80 70 82 55 50 44 40 38 36 34 31
NVO.LND
Z 257 169 122 100 84 73 64 57 52 46 42 40 37 35 32
NVO.LND
L.N.D. 200 100 60 50 40 30 25 20 15 10 10 5 5 5 5
TABLA IV
Otro formato
de TABLA IV

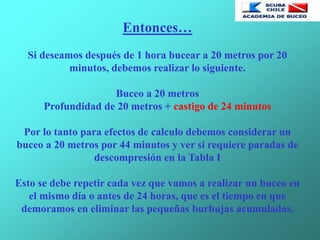

27. Entonces…
Si deseamos después de 1 hora bucear a 20 metros por 20
minutos, debemos realizar lo siguiente.
Buceo a 20 metros
Profundidad de 20 metros + castigo de 24 minutos
Por lo tanto para efectos de calculo debemos considerar un
buceo a 20 metros por 44 minutos y ver si requiere paradas de
descompresión en la Tabla I
Esto se debe repetir cada vez que vamos a realizar un buceo en
el mismo día o antes de 24 horas, que es el tiempo en que
demoramos en eliminar las pequeñas burbujas acumuladas.

28. ¿..RECORDATORIO…?
El buceador de 1 estrella debe saber de
tablas de buceo, pero también que el
buceo recreativo es considerado como
tal, cada vez que buceamos y que no
requiera usar paradas de
descompresión.
Por lo tanto evite caer en buceos que lo
requieran.

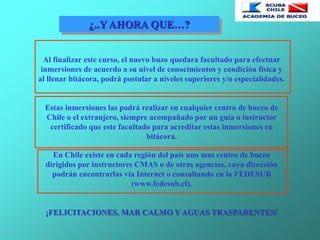

29. ¿..Y AHORA QUE…?
Al finalizar este curso, el nuevo buzo quedara facultado para efectuar
inmersiones de acuerdo a su nivel de conocimientos y condición física y
al llenar bitácora, podrá postular a niveles superiores y/o especialidades.
Estas inmersiones las podrá realizar en cualquier centro de buceo de
Chile o el extranjero, siempre acompañado por un guía o instructor
certificado que este facultado para acreditar estas inmersiones en
bitácora.
En Chile existe en cada región del país uno mas centro de buceo
dirigidos por instructores CMAS o de otras agencias, cuya dirección
podrán encontrarlas vía Internet o consultando en la FEDESUB
(www.fedesub.cl).
¡FELICITACIONES, MAR CALMO Y AGUAS TRASPARENTES!
