ÍNDICE
1. EMPACADURAS
1.1 MECANICAS
1.1.1 MG-TIET
(5.1/2”– 7” – 9.5/8”
1.1.2 FDT-TIET ( 9.5/8”)
1.1.3 FMB-TIET
(4.1/2”– 5.1/2”)
1.2 HIDRAULICAS
1.2.1 EHP –TIET (5.1/2”)
1.2.2 EHP –TIET ( 7”)
1.2.3 EHP –TIET ( 9.5/8”)
1.3 GRAVA
1.3.1 GP –TIET
(5.1/2” – 7”)
1.3.1.1 SETTINGTOOL
1.3.1.2 TIET BACK
1.3.1.3 SET DE
PRODUCCION
1.3.1.4 HERRAMIENTAS
DE PRUEBAS
1.3.1.5 CAMISA DE
DRENAJE
ECOLOGICA (GP-
TIET – GPO – GPD)
1.3.2 GPO –TIET (9.5/8”)
1.3.2.1 SETTINGTOOL
1.3.2.2 TIET BACK
DE PRUEBAS
1.3.3 GPD –TIET ( 9.5/8”)
1.3.3.1 SETTINGTOOL
1.3.3.2 TIET BACK
1.3.3.3 SET DE
PRODUCCION
DE PRUEBAS
1.3.4 CHGP –TIET (7”)
1.3.4.1 SETTINGTOOL
1.3.4.2 TIET BACK
1.3.4.3 JUNTA DE
SEGURIDAD
1.3.4.4 RETRIVETOOL
1.4 COLGADORES
DE LINNER
1.4.1 CLH –TIET
(7” CONVENCIONAL
-THERMICA)
1.4.1.1 SETTINGTOOL
(7”)
1.4.1.2 ZAPATA
FLOTADORA (7”
- 9.5/8”)
1.4.1.3 EXTENSION SUB
1.4.1.4 SEAL SUB
1.4.1.5 STINGER
1.4.1.6 JUNTA
EXPANSORA
1.4.2 CLH –TIET
( 9.5/8”THERMICO -
CONVENCIONAL)
1.4.2.1 SETTINGTOOL
( 9.5/8”)
1.4.2.2 JUNTA
EXPANSORA
1.4.2.3 TIET BACK
1.4.3 FTH –TIET (7”)
1.4.4 CMC –TIET (7”)
1.5 INYECCION
VAPOR
1.5.1 HV –TIET
(7” – 9.5/8”)
1.5.1.1 VALVULA
TERMICA
1.6 SEPARADORES
DE ZONAS
1.6.1 SPZ –TIET (7”)
1.7 VALVULA DE
INYECCION
1.7.1 VIV –TIET (7”)
2. EQUIPOSDEPRODUCCION

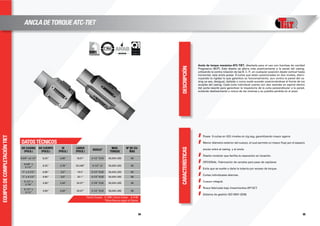

2.1 ANCLA DETORQUE
(5.1/2” - 7” – 9.5/8”)
2.2 ANCLA DETORQUE
“XF”
(9.5/8”)
2.3 TUBING ANCLA
(5.1/2” - 7” – 9.5/8”)
2.4 CAMISA DE
CIRCULACION
(2.3/8” – 2.7/8” – 3.1/2” –
4.1/2”)
2.5 NIPLE DE DRENAJE
(2.3/8” – 2.7/8” – 3.1/2” –
4.1/2”)
2.6 NIPLE DE ASIENTO
“E”; ”X”; ”XN”; ”V2”
(2.3/8” – 2.7/8” – 3.1/2” –
4.1/2”)
2.7 TAPONES DE
SEGURIDAD “PE”; ”X”;
”XN”;
(2.3/8” – 2.7/8” – 3.1/2” –
4.1/2”)
2.8 ON OFFTOOL 5.1/2”
X
(2.3/8” – 2.7/8” – 3.1/2”)
2.9 STUFFING BOX
( 3” x 1.1/4” ; 3” x 1.1/2” )
3. EQUIPOSPARACABILLAS
3.1 COUPLING
(3/4” – 7/8” – 1” - 1.1/8”)
3.2 SUB COUPLING (3/4”
– 7/8” – 1” - 1.1/8”)
4. CONEXIÓNES
4.1 BOTELLAS
desde 1” hasta 13.3/8”
4.2 BULL NOSE/PUNTA
LAPIZ: (2.3/8” – 2.7/8” –
3.1/2” – 4.1/2” – 5.1/2” – 7”)
4.3 CUELLOS CABILLA:
(2”, 2.3/8” – 2.7/8” – 3” – 3.1/2”
– 4” – 4.1/2” – 5.1/2” – 7” –
9.5/8”)
4.4 INJECTION SUB:
( 4.1/2”)
4.5 CENTRALIZADOR
INJECTION NOZZLE:
( 2.3/8”)
4.6 JUNTA DE
SEGURIDAD (2.7/8” –
3.1/2” – 4.1/2”)
5. SERVICIOS
5.1 ROSCADO DE
TUBERIA desde 1” hasta
13.3/8”
5.2 RANURADO DE
TUBERIA desde 2.3/8” hasta
9.5/8”
5.3 BISELADOY
REBAJADO
desde 2.3/8” hasta 7”
5.4 PERFORADO DE
TUBERIA
desde 2.3/8” hasta 4.1/2”

equiposdecompletacióntiet
76
DATOSTÉCNICOS
CARACTERÍSTICASDESCRIPCIÓN
REVESTIDOR OBTURADOR MG-TIET
Tamaño nomi-
nal
Rango LBS/PIE
od
in / mm
ID
IN / mm
(*)ROSCA
5.1/2”
15.5-17 4.637 / 117.8
2.441 / 62.0 2-7/8” EU 8RD
20-23 4.527 / 115.0
7”
17-20 6.240 / 158.5
2.992 / 76.0 3-1/2” EU 8RD
23-26 6.063 / 154.0
7.5/8” 39 6.20 / 157.5 2.992 / 76.0 3-1/2” EU 8RD
9.5/8” 36-53.5
8.346 / 212.0 2.992 / 76.0 3-1/2” EU 8RD
8.346 / 212.0 4.00 / 101.6 4-1/2” EU
8.346 / 212.0 4.95 / 125.73 5-1/2” LC /STC/BC
OBTURADORMG-TIET
El obturador reposicionable“MG-TIET” fue creado con el propósito de ser compatible
en sus aplicaciones con otros modelos existentes en el mercado (Arrow Set, Baker
Lok Set- Guiberson G6-Elder Sur-lok) y está diseñada para operaciones tales como:
producción, inyección, aislamiento de zonas, reparaciones y estimulaciones.
En los pozos de bombeo, puede ser utilizado como un anclaje de tubería, también
puede usarse para aislar zonas con revestidor en mal estado.
Su diseño de cuñas bi-direccionales y el sistema de candado no permite que el
obturador se libere a causa de elongaciones en la tubería de producción
ll Después de asentado puede ser usado en el pozo enTENSION NEUTRO O CON
PESO.
ll (Esto se debe a su juego de cuñas bi-direccionales y su sistema de candado.)
ll Otra ventajosa característica es que se asienta y se recupera con rotación a la derecha.
ll Juego de 2 a 3 elementos sellantes
ll Sello by-pass para igualizar presión en la recuperación.
ll Presión diferencial hasta 8,000 PSI
ll Rango de temperatura 275º F convencional.
ll Rango de temperatura 650º F térmica.
ll Fabricación bajo normativa API 11D.1 (ISO 14310:2008) y roscas bajo norma API 5CT.
ASENTAMIENTO
Rotar 3 vueltas a la derecha y colocar 8 a 10 mil libras de peso, luego puede dejar la
tubería con peso, neutro o con tensión.

DESCRIPCIÓNCARACTERÍSTICAS
98
TITULO
DATOSTÉCNICOS
REVESTIDOR OBTURADOR FDT-TIET
Tamaño nominal Rango LBS/PIE
OD
IN / mm
ID
IN / mm
(*)ROSCA
9.5/8” 36-53.5 8.346 / 212.0 3.957 / 100.5 4-1/2” EU
OBTURADORFDT-TIET
El obturador reposicionable “FDT-TIET” está diseñada para operaciones con coild
tubing garantizando su liberación, y otras actividades como probar las condiciones
operativas del revestidor.
Su diseño de cuñas uni-direccionales permite su asentamiento aplicando peso.
ll Juego de 2 a 3 elementos sellantes con dureza combinables.
ll Presión diferencial hasta 5,000 PSI
ll Rango de temperatura 275º F convencional.
ll Rango de temperatura 650º F térmica.
ll Su diseño permite el asentamiento y liberación del obturador sin la necesidad de
aplicar rotación a la sarta, solo con subir o bajar la sarta se activa el sistema de
asentamiento y liberación.
ll Fabricación bajo normativa API 11D.1 (ISO 14310) y roscas bajo norma API 5CT.

1110
DATOSTÉCNICOS
TUBERIA FMB- TIET
NOMINAL
LIBRAJE
(LB-FT)
DIAMETRO INTERNO
(in-mm)
DIAMETRO EXTERNO
(in-mm)
LONGITUD (ft)
4.1/2” 9,5 - 13,50 2,00 - 50,80 3,74 – 95,0 6,92
5.1/2” 15,50 2,50 - 63,50 4,5 –114,30 6,92
OBTURADORFMBTIET
El Obturador reposicionable FMB TIET, es una herramienta de producción de asen-
tamiento mecánico, utilizada en los sistemas insertables que ofrece un método de
anclaje confiable en las bombas de cavidad progresiva (B.C.P.) en pozos completa-
dos originalmente con bombas de tuberías y desprovistos de Niples de asiento. Su
diseño, dotado de un ancla antitorque, cuñas, y dispositivo tipo swivel, que evita el
efecto backspin, bloques de fricción y un elemento sellante a base de alto nitrilo le
permite soportar peso y torque, además presenta un filtro incorporado que evita el
paso de residuos a través de la bomba, incrementando su vida útil.
ll Reduce el tiempo y costo relacionado a las operaciones de reemplazo de bombas
BCP en pozos completados con bombas de tuberías.
ll Sistema de anclaje por cuñas.
ll No requiere el uso de Niples de asiento.
ll Capacidad de probar la tubería con presión.
ll En pozos con sensores de fondo, se elimina la necesidad de sacar el mismo,
aumentando su vida útil
ll Se adapta a cualquier tipo de B.C.P.
ll Permite seleccionar la profundidad de asentamiento más conveniente, luego que el
pozo ha sido completado y la tubería ha sido corrida.
ll La empacadura soporta peso y torque.
ll Sistema de filtros que evita la entrada de residuos a la bomba, aumentando su vida
útil.
ll Fácil asentamiento y desasentamiento.
ll Fabricación de rosca bajo normativa API 5CT
ll Fabricación bajo normativa API 11D.1 (ISO 14310:2008)

1514
DATOSTÉCNICOS
CASING EMPACADURA EHP-TIET 5.1/2”
OD
(pulg.)
PESO
(Lbs/pie)
OD
(mm / pulg)
ID DEL MANDRIL
(pulg.)
TIPO DE ROSCA
CAJA ARRIBA
PIN ABAJO*
GRADO DE
MANDRIL
5.1/2.
15-17 117.8 (4,637) 2.441 2.7/8” EU 8RD N-80
20-23 115,0 (4,527) 2.441 2.7/8” EU 8RD N-80
15-17 117.8 (4,637) 2.441 2.3/8” EU 8RD N-80
20-23 115,0 (4,527) 2.441 2.3/8” EU 8RD N-80
EMPACADURAEHP-TIET
Empacadura EHP, obturador recuperable diseñado para producción, de asentamien-
to hidráulico sencillo y facil de recuperar.Compacta y resistente a trabajos exigentes.
Es utilizada para aislar una o múltiples zonas de producción.Esta empacadura es
ideal para pozos desviados o con inclinaciones importante, donde las empacaduras
mecánicas no son recomendables.
ll Se asienta con relativa bajo presión (1200/1500 psi)
ll Triple elementos sellantes
ll Anclajesen versiones selectivos y no selectivos
ll Fácil liberación con tensión,
ll Doble agarre, cuñas Bidireccionales
ll Rango de trabajo hasta 10,000 PSI y temperaturas hasta 300º F
ll 100% Fabricación Nacional

1716
DATOSTÉCNICOS
EMPACADURA EHP 7”
OD
(pulg.)
PESO
(Lbs/pie)
OD (pulg.) ID DEL MANDRIL
(pulg.)
TIPO DE ROSCA CAJA
ARRIBA
PIN ABAJO*
7
23-26 6,063 2,992 3.1/2” EU 8RD
17-20 6,240 2,992 3.1/2” EU 8RD

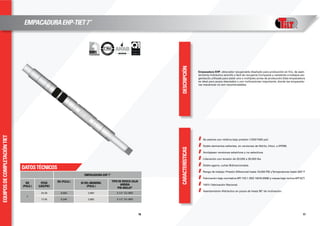

EMPACADURAEHP-TIET7”
Empacadura EHP, obturador recuperable diseñado para producción en frio, de asen-
tamiento hidráulico sencillo y facil de recuperar.Compacta y resistente a trabajos exi-
gentes.Es utilizada para aislar una o múltiples zonas de producción.Esta empacadura
es ideal para pozos desviados o con inclinaciones importante, donde las empacadu-
ras mecánicas no son recomendables.
ll Doble elementos sellantes, en versiones de Nitrilo, Viton, o EPDM.
ll Anclajesen versiones selectivos y no selectivos
ll Liberación con tensión de 20.000 a 30.000 lbs
ll Rango de trabajo: Presión Diferencial hasta 10,000 PSI yTemperaturas hasta 350º F
ll 100% Fabricación Nacional.
ll Asentamiento Hidráulico en pozos de hasta 90º de inclinación.

1918
DATOSTÉCNICOS
CASING EMPACADURA EHP 9 5/8”
OD
(pulg.)
PESO
(Lbs/pie)
OD
(pulg.)
ID DEL
MANDRIL
(pulg.)
TIPO DE ROSCA
CAJA ARRIBA
PIN ABAJO*
GRADO DE
MANDRIL
ANCLAJE
9.5/8”
36 8.661
4.921 4.1/2” EU 8RD
N-80 NO SELECTIVO
40-47 8.425 N-80 NO SELECTIVO
47-53.5 8,059 N-80 SELECTIVO
EMPACADURAEHP95/8”
Empacadura EHP, obturador recuperable diseñado para producción, de asentamien-
to hidráulico sencillo y facil de recuperar. Compacta y resistente a trabajos exigentes.
Es utilizada para aislar una o múltiples zonas de producción. Esta empacadura es
ideal para pozos desviados o con inclinaciones importante, donde las empacaduras
mecánicas no son recomendables.
ll Triple elementos sellantes
ll Anclajes en versiones selectivos y no selectivos
ll Fácil liberación con tensión,
ll Rango de trabajo hasta 10,000 PSI y temperaturas hasta 350º F

2322
DATOSTÉCNICOS
REVESTIDOR GP-TIET
EXT.
IN/ mm
PESO
LB/FT
INT.
IN/mm
EXT.
IN/mm
PACKER CUP
LB/FT
SECCION
INTERNA
PULIDA
IN/mm
ROSCA
5 -½”/139.7 15,5 - 22, 2,500 (63,5) 4,375 (111,12) 15,5-12 /17-20 3,00 (76,2) 2.7/8”
7”-177,8
17-20
22-24
26-32
3,000 (76,2) 6,03 (153,30)
17-20/22-
24/26-32
4,385 (111,4) 3.1/2”
4,000 (101,6) 6,03 (153,30) 26-32 4,385 (111,4) 4.1/2”
7” -177,8 17-23/20-26
4 ,250
(108,61)
6,03 (153,30 22-24 4,385 (111,4) 5”
Otras roscas requeridas por el Cliente. (BC, EU, LC, SC)
ECOLGADORGP–TIET PATENTE:211911
Esta herramienta diseñada para empaque con grava, de tipo convencional y mecáni-
ca se caracteriza por su facil manipulación en la operación de empaque ya que todo
el proceso se realiza en un solo viaje y además posee la herramienta de cruce incor-
porada, brindando mayor seguridad, garantía del empaque y menor costo asociado.
Su diseño le permite mayor versatilidad en el proceso, como la prueba del sello por
el anular y posee sección pulida interna para el uso de sellos adicionales y además
es reparable de manera practica y económica.
En su versión térmica soporta la inyección de vapor al poseer sellos para tempera-
turas hasta 600º F. y al no poseer cuñas, absorbe la elongación de la sarta de liners
o rejillas.
ll Toda la operación se realiza en un solo viaje o corrida, con reducción significativa
de tiempo y costo.
ll Sello triple (2 copas y un elemento sellante garantiza retensión efectiva de grava,
y sello del anular).
ll Resiste diferenciales de presión de 3000 PSI.
ll Facil de ensamblar con la sarta de trabajo, reduce tiempos considerables.
ll Posee herramienta de cruce incorporada, puerto de grava por debajo de las copas
evitando puenteo.
ll Facil de recuperar con spear (rabo de rata) en el mismo obturador y/o tubo liso.
ll Diámetro interno Full Bore en todos sus componentes.
ll Superficie interna pulida para incorporar unidades de sellos adicionales.
ll Permite realizar pruebas de presión por el anular para verificar el asentamiento.
ll Reparación y adecuación a muy bajo costo.
ll Su sección pulida interna, permite asentar set de producción para dejarla
como productora

DESCRIPCIÓN
2524
DATOSTÉCNICOS
REVESTIDOR SETTING TOOL GP-TIET
EXT.
IN/ mm
PESO
LB/FT
LONGITUD
FT /mm
EXT.
IN/mm
ROSCA
SUPERIOR (*)
ROSCA
INFERIOR (*)
5 -½”/139.7 15,5 - 22, 6,928 (2111,8) 4,283 (108,8) 3.1/2” EUE 1-1/2” CS HYD
7”-
17-20
22-24
26-32
6,79 (2069,4) 5,73 (145,6) 3.1/2” EUE 1-1/2” CS HYD
(*) Otras Roscas a Solicitud del Cliente
SETTINGTOOLGP–TIET
Es una herramienta de cruce la cual permite bombear grava por la tubería y retornar
fluidos a través de los tubos ranurados por el espacio anular existente entre la tube-
ría y el Revestidor (Casing).
Esta herramienta permite el asentamiento de la Empacadura GPTIET
Es una herramienta de cruce la cual permite bombear grava por la tubería y retornar
fluidos a través de los tubos ranurados por el espacio anular existente entre la tube-
ría y el Revestidor (Casing).
Esta herramienta permite el asentamiento de la Empacadura GPTIET

2726
DATOSTÉCNICOS
REVESTIDOR TIE BACK GP 5.1/2”
TAMAÑO DEL
CASING
RANGO
LBS/PIE
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
LONGITUD
5.1/2”
139,7 mm
15.5-23
4,488”
114,0mm
2,323”
76,2 mm
2,69 ft
(820,6 mm)
REVESTIDOR TIE BACK GP 7”
TAMAÑO DEL
CASING
RANGO
LBS/PIE
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
LONGITUD
7”
177,8 mm
22-24
6,024”
153,0 mm
3,000”
76,2 mm
2,91 ft
887,5 mm
REVESTIDOR TIE BACK GPD 9.5/8”
TAMAÑO DEL CA-
SING
RANGO
LBS/PIE
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
LONGITUD
9.5/8”
244,48 mm
36-43.5
8,346”
212,0mm
3,763”
95,6 mm
5,27 ft
(1608,3 mm)
TIEBACK GP-GPD
El TIE BACK GP- GPD TIET es una herramienta de asentamiento mecánico está
diseñada para trabajar en conjunto con las empacaduras para empaque con grava
GPY GPDTIET el cual permite completar la operación de empaque cuando la prueba
del sello externo de la empacadura se ve comprometido y ya se ha completado
exitosamente el bombeo de grava. Evitando en la recuperación de la sarta y la
limpieza del pozo.
ll Posee sellos externos y localizador con sello para aislar herméticamente el
colgador.
ll Asentamiento Mecánico (localizar y poner peso )
ll Amplio diámetro Interno
ll Asistencia técnica inmediata 24 horas al día
ll Roscas bajo norma API 5CT.

2928
DATOSTÉCNICOS
REVESTIDOR OBTURADOR
TAMAÑO DEL
CASING
RANGO
LBS/PIE
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
LONGITUD CONEXION *
5.1/2”
139,7 mm
15.5-23
4,736”
120,3 mm
1,771”
45,0 mm
3,425 ft
(1044,1mm)
3.1/2” EUE
(PIN x BOX)
7”
177,8 mm
17-23
9-5/8”
244.47 mm
36-53.5
*Roscas a requerimiento del cliente
CAMISADEDRENAJEECOLOGICA(GP-GPO-GPD)
Este equipo diseñado por ser usado en la sarta de empaque con grava por encima del
colgador de empaque. La función principal es de carácter ecológico, ya que al bajarla
con la sarta de liner y equipo de empaque que posee Packers Cups que bajan contra
el revestidor produce un arrastre de fluido que entra por los liners, sube y luego es
liberado por los orificios de esta camisa evitando el desbordamiento en superficie de
los fluidos del pozo que ocasiona daño al medio ambiente, además Permite cumplir
con los tiempo establecidos de bajada de la presión.
Su mecanismo permite que al llegar a la profundidad establecida la sarta se apoya en
elTDH y se cierre dicha manga con 10.000 a 15.000 libras de presión.
ll Fabricada en acero A-4140 /N80
ll Recuperable al retirar la sarta de empaque.
ll Funciona mecánicamente en pazo
ll Evita daños al medio ambiente.
ll Roscas compatibles con la sarta
ll Roscas bajo norma API 5CT

3130
DATOSTÉCNICOS
REVESTIDOR EMPACADURA GPO – TIET
Ø Ext. (Pulg)
PESO
(Lbs/Pie)
MIN Ø Int.(Pulg/
mm)
MAX Ø Ext.
(Pulg/mm)
ROSCA
9.5/8” 36.0 – 53.5 4,92 / 125,0 8,34 / 212,0 8RD/BC
*Otras roscas a requerimiento del cliente
COLGADORGPOTIET
Esta herramienta diseñada para empaque con grava, térmica, asentamiento mecá-
nico de tipo convencional, se caracteriza por su facilidad de manipulación en las
operaciones de empaque ya que el proceso se realiza en un solo viaje, posee una
herramienta de cruce incorporada, brindándole una mayor seguridad, garantía del
empaque, alta producción y menores costos asociados.
Su diseño le permite mayor versatilidad en el proceso operativo, como es la prueba
de sello por el anular y además es recuperable con tensión de manera sencilla y
practica.
ll Rango de temperatura hasta 650ºF
ll Fácil de ensamblar a la sarta de trabajo, reduce tiempos operativos considerables
ll Posee herramienta de cruce incorporada al equipo.
ll Diámetros internos máximos en todos sus componentes, lo cual permite en
pescar tubos ranurados o lisos y/o rejilla
ll Permite realizar pruebas de presión, por el anular para verificar asentamiento.
ll Permite realizar pruebas de inyectabilidad.
ll Reparación y adecuación a bajo costo.
ll Fabricación 100% Nacional.

3332
DATOSTÉCNICOS
CASING Herramienta de Asentamiento ST-GPO-TIET
DIÁMETRO
EXTERNO Nominal
Peso
(Lb/Pie)
DIÁMETRO
EXTERNO
LONGITUD
Pie-mm
7” 23-29
6,02”
153,0 mm 10,35ft
3153,3
9-5/8” 36-53,50
8,11”
206,0 mm
HERRAMIENTADEASENTAMIENTOST-GPO-TIET
La herramienta de asentamiento ST-GPO-TIET, esta diseñada para ser bajada en con-
junto con el colgador de liner o rejilla, permite el bombeo de grava por la tubería, y
retornar fluido a través de los tubos ranurados por el espacio anular entre la tubería
y el revestidor
ll Asentamiento Mecánico.
ll Disminución de Costos Operacionales
ll Fácil de operar y ensamblar.
ll Patente pendiente.
ll Temperatura Max. 300ºF
ll Presión deTrabajo Max. 3500psi
ll 100 % Fabricacion Nacional
ll Reduccion de riesgos para liberar el Colgador
ll Reutilizable a bajo costo de reparación
ll Sellos de Nitrilo

3534
DATOSTÉCNICOS
REVESTIDOR TIE BACK GPO9.5/8”
TAMAÑO DEL CASING
RANGO
LBS/PIE
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
LONGITUD
9.5/8”
244,48 mm
36-43.5
8,346”
212,0mm
4,291”
109,0 mm
3,57 ft
(1088,1 mm)
TIEBACKGPO9.5/8”
ElTIE BACK GPO-TIET 9.5/8” es una herramienta de asentamiento mecánico está di-
señada para trabajar en conjunto con las empacaduraspara empaque con grava GPO
TIET 9.5/8” el cual permite completar la operación de empaque cuando la prueba
del sello externo de la empacadura se ve comprometido y ya se ha completado exi-
tosamente el bombeo de grava. Evitando en la recuperación de la sarta y la limpieza
del pozo
ll Posee sellos externos y localizador con sello para aislar herméticamente el colgador.
ll Asentamiento Mecánico (localizar y poner peso )
ll Amplio diámetro Interno

3736
DATOSTÉCNICOS
REVESTIDOR EMPACADURA GPD – TIET
Ø Ext. (Pulg) PESO (Lbs/Pie)
MIN Ø Int.
(Pulg/mm)
MAX Ø Ext.
(Pulg/mm)
*ROSCA
9.5/8” 36.0 – 47,0 6,480 - 164,6 8,34 / 212,0 8RD/BC
(*) Otras Rosca a Solicitud del Cliente
COLGADORGPDTIET
Esta herramienta diseñada para empaque con grava, térmica, asentamiento mecá-
nico de tipo convencional, se caracteriza por su facilidad de manipulación en las
operaciones de empaque ya que el proceso se realiza en un solo viaje, posee una
herramienta de cruce incorporada, brindándole una mayor seguridad, garantía del
empaque, alta producción y menores costos asociados.
Su diseño le permite mayor versatilidad en el proceso operativo, como es la prueba
de sello por el anular y además es recuperable con tensión de manera sencilla y por
cualquier herramienta de pesca.
ll Rango de temperatura hasta 650ºF
ll Fácil de ensamblar a la sarta de trabajo, reduce tiempos operativos considerables
ll Posee herramienta de cruce incorporada al equipo.
ll Diámetros internos máximos en todos sus componentes, lo cual permite en
pescar tubos ranurados o lisos y/o rejilla
ll Permite realizar pruebas de presión, por el anular para verificar asentamiento.
ll Permite realizar pruebas de inyectabilidad.

3938
DATOSTÉCNICOS
HERRAMIENTADEASENTAMIENTOST-GPD-TIET
CASING
Herramienta de Asentamiento
ST-GPD-TIET
DIÁMETRO
EXTERNO Nominal
Peso
(Lb/Pie)
DIÁMETRO
EXTERNO
LONGITUD
Pie-mm
9-5/8” 36-53,50
8,11”
206,0 mm
10,35ft
3153,3
La herramienta de asentamiento ST-GPD-TIET, está diseñada para ser bajada en con-
junto con el colgador de liner o rejilla, permite el bombeo de grava por la tubería, y
retornar fluido a través de los tubos ranuradospor el espacio anular entre la tubería
y el revestidor
ll Asentamiento Mecánico.
ll Disminución de Costos Operacionales
ll Temperatura Max. 300ºF
ll Presión deTrabajo Max. 3500psi
ll 100 % Fabricacion Nacional
ll Sellos de Nitrilo

4140
DATOSTÉCNICOS
COLGADORHIDRAULICOCHGP–TIET
CASING COLGADOR CHGP – TIET
Ø Ext. (Pulg)
PESO
(Lbs/Pie)
MIN Ø Int.
(ID)
MAX Ø Ext.
(OD)
ROSCA* LONGITUD
13.3
/8
” 48.02 – 72.00
8.78”
223mm
12.08”
307,0 mm
BC – 5HxP* 4.5’ (1372 mm)
9.5
/8
”
244.47
40 – 53.50
6,37”
161.70 mm
8.346”
212.00 mm
NU – 10RD*
4.25’ (1295.40
mm)
7” 17 – 26.00 4,00”101.6 mm
6.02”
153,0mm
4.1/2” -BC*
7,30’ (2227.6
mm)
7” 17 – 26.00 4,00” 101.6 mm
6.02”
153,0 mm
3.1/2” -EU*
7,30’ (2227.6
mm)
El colgador CHGP–TIET, tipo Obturador recuperable de asentamiento hidráulico, fue
diseñado para operaciones de empaque con grava permitiendo un alto volumen de
producción a menor costo y tiempo de operación. Es fácil de operar ya que todo el
proceso se efectúa en un solo viaje,posee una superficie interna pulida para asentar
accesorios complementarios. La herramienta de asentamiento incluye un dispositivo
de cruce incorporado que le brinda mayor seguridad al proceso de empaque.
ll Proceso de liberación con tensión.
ll Proceso de asentamiento y empaque en un solo viaje.
ll Posee cuñas bidireccionales para soportar peso y tensión.
ll Sellos de Nitriloque garantiza retención positiva de grava.
ll Diferencial de Presión: Hasta 6000 PSI.
ll Soporta temperatura hasta 275 ºF en la versión Estándar y hasta 650 ºF con la
versiónTérmica.
ll Presión Diferencial de Inyección: Hasta 2500 PSI.
ll Disminución de tiempo y costo de operación.
ll Fácil de operar y ensamblar a los tubos ranurados y/o rejillas.
ll Reducción de riesgos para liberar al settingTool, luego del empaque.
ll Full bore, Mantiene diámetro interno de los tubos ranurados y/o rejillas.
ll Puede ser reutilizada a bajo costo de reparación.
ll Fácil recuperación.

4342
DATOSTÉCNICOS
HERRAMIENTADEASENTAMIENTOCHGP-TIET
CASING Herramienta de Asentamiento CHGP-TIET
Ø Nominal
(Pulg)
PESO
(Lbs/Pie)
MAX Ø Ext.
(OD)
MIN Ø Int.
(ID)
LONGITUD
7” 23-29
6,02”
153,0 mm
3/4”
19,1 mm
12,15’ (3703 mm)
La herramienta de asentamiento de CHGP-TIET, está diseñada para ser bajada en
conjunto con el colgador CHGP-TIET, el cual permite su corrida y asentamiento. Esuna
herramienta de cruce, la cual permite bombear grava por la tubería y retornarfluidos
a través de los tubos ranurados o rejillas, por el espacio anular existente entrela tu-
bería y el revestidor.
ll Asentamiento hidráulico.
ll Fácil de operar y ensamblar a la Empacadura CHGP
ll Disminución de tiempos y costos operacionales.
ll Permite alto volumen de bombeo de grava.
ll 100 % Fabricación Nacional.

4544
DATOSTÉCNICOS
RETRIVETOOLCHGP7”
REVESTIDOR RETRIVE TOOL CHGP 7”
TAMAÑO
DEL CASING
RANGO
LBS/PIE
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
LONGITUD ROSCA
7”
177,8 mm
17-23
5,250”
133,4mm
0,732”
18,6 mm
8,69 ft
(2648,6 mm)
SUPERIOR
3.1/2” IF BOX
La herramienta de liberación RetrieveTool CHGPTIET 7”, fue diseñada para la opera-
ciones de recuperación o liberación de los colgadores CHGP TIET 7” después de su
asentamiento. Se emplea de forma mecánica, localizando y haciendo tope sobre el
colgador sobre el colgador y posteriormente tensionar hasta alcanzar la liberación
del colgador, en caso de no lograr la liberación esta herramienta puede ser liberada
hidráulicamente.
ll Re-utilizable a bajo costo de reparación.
ll Roscas bajo normaAPI 5CT.
ll Sistema Gestión de la Calidad ISO 9001/2008.

4948
DATOSTÉCNICOS
EMPACADURACOLGADORCLH-TIETIII7”
TAMAÑO DEL
CASING
RANGO
LBS/PIE
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
LONGITUD ROSCA *
7”
177.80 mm
17-26
6.240”
158,500 mm
4,047”
101.60 mm
6,0 ft
1372,0 mm
HASTA 4-1/2
BC”
* Otras Roscas a Requerimiento del Cliente
El Colgador de Liner CLH-TIET III de asentamiento hidráulico, posee cuñas bidireccio-
nales (de doble agarre) para soportar peso y tensión, también cuenta con elementos
sellantes de alta rigidez y resistencia, que proporcionan aislamiento de las zonas
productoras. Su sección pulida interna, permite conectar accesorios comoTIE BACK
y unidades de sello y soporta temperatura hasta 275º F.
ll Asentamiento hidráulico.(1,100-1,500 LBS)
ll Anclaje de doble agarre con cuñas bidireccionales
ll Puede ser utilizada en pozos horizontales o de alta desviación.
ll Diseño compacto garantiza mayor maniobrabilidad en pozos desviados.
ll FULL BORE. (ID del liners)
ll 100% Fabricación Nacional en aceros (AISI-1020/1045/4140)
ll Adicionalmente y a requerimiento del cliente se puede suplir Zapata ciega, zapata
de circulación, o’ring sub.
ll Permite rotar y circular durante su bajada, sin riesgo de pre-asentamiento.

5150
DATOSTÉCNICOS
HERRAMIENTADEASENTAMIENTOCLH-TIET7”
CASING Herramienta de Asentamiento CLH-TIET
DIÁMETRO
EXTERNO
Nominal
Peso
(Lb/Pie)
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
LONGITUD
Pie-mm
7” 23-29
6,02”
153,0 mm
3/4”
19,10 mm
13,31 -4057
La herramienta de asentamiento de CLH-TIET 7”, esta diseñada para ser bajada en
conjunto con el colgador de liner o rejilla con su colgador CLH-TIET, permite su corri-
da, asentamiento y el desplazamiento del lodo de perforación del fondo del pozo sin
dañar sus elementos sellantes. Es nuestra herramienta por excelencia para operacio-
nes en pozos horizontales o de alto ángulo.
ll Se puede rotar durante su corrida, sin que peligro de pre-asentamiento.
ll Una vez asentada puede realizar el desplazamiento del lodo por fluidos limpios.
ll Tiene una tasa de bombeo de hasta 5 BPM que permite desplazar rápidamente
los fluidos indeseables en el pozo.

5352
DATOSTÉCNICOS
ZAPATAFLOTADORAPARACLH-TIET
CASING Zapata Flotadora para CHGP/CLH-TIET
DIÁMETRO
EXTERNO
Nominal
Peso
(Lb/Pie)
DIÁMETRO
EXTERNO
LONGITUD ROSCAS *
4.1/2” 17 - 29
5,0”
127,0 mm
18” 4-1/2”-BC
5.562”
141,30
18” 5” BC.
7 23-36
7.657”
194,50mm
18” 7” BC
* OTRAS ROSCAS A PEDIDO DEL CLIENTE
Esta herramienta en conjunto con el equipo de asentamiento de CLH-TIET, fue dise-
ñada para permitir el cambio de fluido utilizado en el pozo. Este equipo contiene una
ó doble válvula check y en conjunto con el seal sub-TIET, brinda mayor seguridad en
la operación de lavado o desplazamiento de fluido en el fondo del pozo.
ll 100% de fabricación nacional.
ll Posee una o doble válvula check la cual brinda mayor seguridad en la operación
de desplazamiento de fluidos o lavado.
ll Fabricada en acero aisi 4140 (N-80)
ll Fabricación bajo normativa API 11D.1 (ISO 14310:2008) y roscas bajo norma API
5CT.

5554
DATOSTÉCNICOS
EXTENSIONSUBCLH-TIET
DIAMETRO
NOMINAL
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
LONGITUD (*) ROSCA (**)
4.1/2”
4.515”
114,7mm
3.957”
100.5mm
10ft
3048,0 mm
4.1/2” BC
Pin x Pin
7”
7.015”
178,2 mm
6.378”
162,0mm
10ft
3048,0 mm
7” BC
Pin x Pin
NOTA: (*) LONGITUD VARIA SEGÚN STINGER
(**) OTRAS ROSCAS SEGÚN REQUERIEMIENTO DEL CLIENTE
Esta herramienta fue diseñada para bajar en conjunto con el colgador CLH-TIET y la
zapata flotadora. Esta herramienta permite separar la Zapata Flotadora del Seal sub
para asegurar el recorrido del stinger dentro o fuera de los sellos del Seal Sub
ll Perfectamente ubicado para ser localizado por el stinger utilizado en el pozo.
ll Puede ser re utilizado a bajo costo de reparación.
ll Fabricación 100% nacional.
5CT.

5756
DATOSTÉCNICOS
SEALSUBCLH-TIET
CASING SEAL SUB CLH-TIET
DIÁMETRO
EXTERNO
Nominal
Peso
(Lb/Pie)
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
LONGITUd
7”
23-29 7.657”
194,5 mm
Según
Stinger
12,0”
304,80 mm
Esta herramienta fue diseñada para bajar en conjunto con el colgador CLH-TIET y la
zapata flotadora. Este sistema contiene un set de sellos internos, el cual junto con el
stinger permiten el proceso de desplazamiento de fluidos en el fondo del pozo.
ll Kit de sellos internos de nitrilo, que permiten un cierre hermético de la
herramienta.
ll Perfectamente ubicado para ser localizado por el stinger utilizado en el pozo.
ll Puede ser re utilizado a bajo costo de reparación.
ll Fabricación 100% nacional.
ll Permite hacer sello hermético.
ll Opción de instalar Extensión Sub

5958
DATOSTÉCNICOS
STINGERCLHTIET
JUNTA DE EXPANSION CLH TIET
NOMINAL GRADO
OD SECCION
PULIDA
ID LONG
ROSCA
SUPERIOR*
2.3/8” N-80
60,3 mm
2,375”
38,1 mm
1,500”
2743,2 mm
9,0 ft
2.3/8” EU
BOX
2.7/8” N-80
74,0 mm
2,913”
56,0mm
2,204”
3048,0mm
10,0 ft
2.7/8” EU
BOX
*Otras Roscas a requerimiento del cliente
Esta herramienta se emplea en conjunto con el SettingTool de asentamiento, el colga-
dor CLH-TIET, la Zapata Flotadora y el Seal SubTIET para permitir el cambio de flujo
utilizado en el pozo. Este equipo le brinda mayor seguridad en la operación de lavado
o desplazamiento de fluido en el fondo del pozo.
ll Fabricada en acero aisi 4140 (N-80)

6160
DATOSTÉCNICOS
EMPACADURACOLGADORCLH-TIETTERMICO
TAMAÑO DEL
CASING
RANGO
LBS/PIE
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
LONGITUD CONEXION *
9-5/8”
244.47 mm
36-53.5
8.346”
212 mm
6.456”
164,0 mm
4,77 ft
(1454,6mm)
HASTA 7-5/8”
*Rosca inferior a requerimiento del cliente
Convencional
térmico
El Colgador de Liner recuperable CLH-TIET de asentamiento hidráulico, posee cuñas
bidireccionales (de doble agarre) para soportar peso y tensión, también cuenta con
elementos sellantes combinables de teflón grafitado de alta rigidez y resistencia, que
proporcionan aislamiento de las zonas productoras. Diseño superior para localizador
de bisel. Su sección pulida interna, permite conectar accesorios como TIE BACK y
unidades de sello y soporta temperatura hasta 650º F. Diseño inferior para niple de
extension y sarta de liners
La versión térmica Posee junta de expansión integrada con recorrido de 8 -10 pies
a objeto de absorber la elongación de la sarta de liner en proceso de inyección de
vapor.
ll Asentamiento hidráulico.(1,100-1,500 LBS)
ll Anclaje de doble agarre con cuñas bidireccionales
ll Diseño compacto garantiza mayor maniobrabilidad en pozos desviados.
ll FULL BORE. (ID del liners)
ll 100% Fabricación Nacional en aceros (AISI-1020/1045/4140)
ll Adicionalmente y a requerimiento del cliente se puede suplir Zapata ciega, zapata
de circulación, o’ring sub.
ll Permite rotar y circular durante su bajada, sin riesgo de pre-asentamiento.
ll Doble sistema de liberación (hidráulico-mecánico).
ll Presión diferencial de Producción hasta 5.500 psi
ll La herramienta permite acoplar manga de circulaciónTIET para cambio de fluido
posterior; a horrándose viajes adicional por este concepto.

6362
DATOSTÉCNICOS
REVESTIDOR SETTING TOOL CLH III 9.5/8”
TAMAÑO DEL
CASING
RANGO
LBS/PIE
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
LONGITUD ROSCA
9.5/8”
244,47 mm
36-43.5
8,110”
206,0mm
1,654”
42,0 mm
14,57ft
4442,5mm
SUPERIOR
4.1/2” IF BOX
HERRAMIENTADEASENTAMIETO-
SETTINGTOOLCLHIII9.5/8”
La herramienta de asentamiento de CLH-TIET 9.5/8”, esta diseñada para ser bajada
en conjunto con el colgador de liner o rejilla con su colgador CLH-TIET, permite su
corrida, asentamiento y el desplazamiento del lodo de perforación del fondo del pozo
sin dañar sus elementos sellantes. Es nuestra herramienta por excelencia para ope-
raciones en pozos horizontales o de alto ángulo.
ll 100%Asentamiento hidráulico.
ll Se puede rotar durante su corrida, sin que peligro de pre-asentamiento.
ll Una vez asentada puede realizar el desplazamiento del lodo por fluidos limpios.
ll Tiene una tasa de bombeo de hasta 5 BPM que permite desplazar rápidamente
los fluidos indeseables en el pozo.
ll Fabricación Nacional

6564
DATOSTÉCNICOS
JUNTADEEXPANSIONCLHTIET
NOMINAL GRADO OD ID
STROKE
(FT)
LONG
(FT)
ROSCA*
5.1/2” N-80
153,0 mm
6,023”
124.3 mm
4.892”
1.5-5 5 - 12 5.1/2” BC
7” N-80
206,0 mm
8,110”
163,0mm
6,417”
1.5-4.5 7 - 13
7”
BC
La Junta de ExpansiónTIET fue diseñada para eliminar los esfuerzos que se presen-
tan en los liners y los blank pipes, a fin de evitar su deterioro y mantener la integridad
de la sarta durante los cambios extremos de temperatura, consecuencia del proceso
de inyección de vapor, esta necesidades extremas requieren la utilización de una
junta de expansión térmica, la cual se instala entre la empacadura y los liners.
ll Temperatura hasta 650ºF.
ll Longitud de 7 hasta 13 ft con recorrido (stroke) de 1.5 a 5 ft.
ll Versión “Special Clearence” para diámetros reducidos de acoples.
ll Full Bore.

6766
DATOSTÉCNICOS
TIEBACKCLH-TIETIII9.5/8”
REVESTIDOR TIE – BACK CLH-TIET
NOMINAL
RANGO
LBS/PIE
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
LONGITUD
9-5/8”
244,47 mm
36-53.5
8,346”
212,0 mm
5,236”
133,0 mm
5,441ft
1658,5mm
Es una herramienta diseñada para ser asentada por encima del Colgador CLHTIET, en
caso de fallas en los sellos originales, adicionalmente se puede utilizar para probar la
integridad de los sellos a posterior.
ll Anclaje de doble agarre con Cuñas Bidireccionales.
ll Recuperable 100%.
ll Diseño compacto garantiza mayor maniobrabilidad.
ll Se puede convertir a Empacadura de producción usando el set de sellos de
producción.
ll Asistencia técnica inmediata.
5CT.
ll Sistema Gestión de la Calidad ISO 9001/2008

6968
DATOSTÉCNICOS
COLGADORFTH-TIET
CARACTERÍSTICASyventajasDESCRIPCIÓN
REVESTIDOR EMPACADURA FTH -TIET
Ø EXT
(PULG)
PESO
(LB/FT)
MIN Ø INT
(PULG/ MM)
MAX Ø EXT
(PULG/ MM)
ROSCA
LONG.
(PIE/ MM)
7” 17,00 -26,00
4,000” / 101,60
mm
6,000” / 152,40
mm
BC – 5HxP*
4,00’/ 1219,00
mm
9.5/8” 40,00 - 43,50
6.366” / 161,70
mm
8,346” / 212,00
mm
BC – 5HxP*
4,25’ / 1295,40
mm
13.3/8” 48,02 - 72,00
8,779” / 223,00
mm
12,08” / 307,00
mm
BC – 5HxP*
4,5’ / 1372,00
mm
*OTRAS ROSCAS A SOLICITUD DEL CLIENTE
El colgador FTHTIET de asentamiento hidráulico posee cuñas de doble agarre para
soportar peso y tensión, se presenta en la versión convencional y en su versión tér-
mica, en este caso se usa conjuntamente con la junta de expansión garantizando así
su integridad durante la inyección de vapor.
ll Asentamiento hidr áulico
ll Posee cuñas bi-direccionales para soportar tanto peso como tensión.
ll Diferencial de presión. Hasta 5000 psi.
ll Temperatura de Inyección hasta 650ºF (solo versión térmica)
ll Junta de expansión incorporada de 10-15 ft (solo versión térmica)
ll Se pude trabajar con sarta de 2.3/8 hasta 4.1/2
ll Posee tres juegos de elastómeros para mayor seguridad.
VENTAJAS
ll Anclaje de doble agarre.
ll Disminución del tiempo en operaciones de asentamiento.
ll Fácil de operar y de ensamblar a los tubos ranurados y/o rejillas.
ll Se conecta a set de sellos para aislar zonas.
ll Puede ser reutilizada a bajo costo de reparación.
ll Fácil recuperación.
ll Puede ser utilizada en pozos de alta desviación y/o horizontal.

7170
DATOSTÉCNICOS
OBTURADORCMCTIET
REVESTIDOR OBTURADOR CMC-TIET
Diámetro
Casing
Rango
(Lbs/Pie)
Diámetro
Externo
(pulg/mm)
Diámetro
Interno
(pulg/mm)
ID
Camisa
Rosca *
API
7” 17 – 29 6,023 – 153 4” 4.3/8” Hasta 51/2”
9.5/8” 40 – 47 8,346 – 212 6,366 – 161,70 7,610 Hasta 75/8”
5.1/2” 15,5-20 4,500”-114,3 3”-76,20 4” Hasta-4.1/2”
El Obturador tipo Colgador de Liner y/o rejilla CMC –TIETsin agarre de asentamiento
hidráulico, cuenta con un sistema de elementos sellantes que proporcionan aisla-
miento de las zonas productoras. Su sección pulida interna (Camisa de hasta 2Ft),
permite conectar accesorios tales comoTie Back y en la parte inferior Niples de Ex-
tensión.
ll Presión Diferencial hasta 6000 psi.
ll Asentamiento Hidráulico.
ll Full Bore.
ll Sellos de Nitrilo.
ll Temperatura hasta 350°F.
ll Reacondicionable a bajo costo
ll Asistencia técnica inmediata.
ll

7574
DATOSTÉCNICOS
empacaduraHVTIET
CARACTERÍSTICASYVENTAJASDESCRIPCIÓN
REVESTIDOR EMPACADURA HV-TIET
TAMAÑO DEL
CASING
RANGO
Lbs/Pie
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
ROSCA
7”
177.8 mm
20 – 29
6.023”
153 mm
2.375”
60,3 mm
SUPERIOR: 3.1/2” EU BOX
INFERIOR: 2.7/8” EU PIN
LARGO: 6,5 ft
ID MINIMO: 2.992” (Junta de expansión)
OD: 6.023” Máximo
Sistema Hidráulico (± 1500 Lbs)
Elemento Sellante: Combinables EPDM +TEFLON + MALLA DE ASBESTO ó
GRAFITO
Junta de Expansión: 20 – 30 ft x 3.1/2”
9.5/8”
244.47 mm
36 – 53.5
8.346”
212 mm
2.685”
68,2 mm
SUPERIOR: 4.1/2” EU BOX
INFERIOR: 3.1/2” EU PIN
LARGO: 6,5 ft
ID MINIMO: 3.958” (Junta de expansión)
OD: 8.425” Máximo
Sistema Hidráulico (± 1500 Lbs)
Elemento Sellante: Combinables EPDM +TEFLON + MALLA DE ASBESTO ó
GRAFITO
Junta de Expansión: 20-30 ft x 4.1/2”
Empacadura hidráulica para inyección de vapor y producción con junta de expansión
incorporada, disponible en longitudes de 20 a 30 pies con ranuras de circulación para
colocación de fluido aislante. Incorpora sistema que permite poner el pozo en pro-
ducción sin la necesidad de cambiar la sarta de inyección.
ll Sistema de seguridad que impide pre – asentamiento.
ll Elementos de empaques combinables.
ll Asentamiento hidráulico 100% confiable aun en pozos de alta desviación (hasta
80°) y/o horizontal.
ll Junta de expansión incorporada (desde 15ft Carrera Libre).
ll Rango de temperatura 600°F.
ll Fácil recuperación (20 – 30 mil LbsTensión).
VENTAJAS
ll No requiere rotar la tubería para energizar los elementos de empaque.
ll La camisa de producción permite establecer comunicaciónTUBING–CASING
cuando se requiera.
ll De uso dual para inyección y producción sin necesidad de sacar la
completación, ahorrando una entrada de cabilleros.
ll Se puede maniobrar con cabrias pequeñas.
ll Reduce el tiempo de conexiones y tiempo de activación de los pozos.
ll Reparable a bajo costo.
ll Rango de presión diferencial 2800 PSI.

7776
DATOSTÉCNICOS
VALVULATERMICADEPRODUCCIONVT-TIET
DIAMETRONOMI-
NAL
LONGITUD
DIAMETRO
EXTERNO
DIAMETRO
INTERNO
ROSCA *
3.1/2”
977,2 mm
38,47 in
121,8 mm
4,795 in
76,6 mm
3,016 in
3-1/2” EU
4.1/2” 1009,4 mm 39,74 in
141,3 mm
5,563 in
85,0 mm
3,346 in
4.1/2” EU
La Válvula Térmica de Producción VT-TIET, es un equipo diseñado y fabricado con
el propósito de de permitir la circulación del fluido por el anular entre el reves-
tidor y la tubería de producción durante las operaciones de inyección de vapor.
ll Apertura Mecánica con tubería o sarta de cabilla
ll Temperatura de trabajo hasta 650 °F.
ll Presión diferencial hasta 3000 PSI.
ll Fabricación bajo normativa API 11D.1 (ISO 14310:2008) y roscas bajo
norma API 5CT.
ll Amplio diámetro interno (full bore)
ll Posee ventanas con gran area que evitan la restricción del paso del fluido
ll Fabricada según Norma API-5CT.
ll Fabricada en acero A-4140 /N80

7978
DATOSTÉCNICOS
SEPARADORDEZONA SPZ-TIET
REVESTIMIENTO SPZ TIET
DIAMETRO-
NOMINAL
PESO
LBS/FT.
DIAMETRO
EXTERNO
DIAMETRO
INTERNO
ROSCA *
7”
177.8 mm
17-29
5.75”
146,0 mm
2.992”
76 mm
3-1/2” CS-HYD
RECORRIDO DE LA JUNTA: 5 @ 2 0 FT
El Separador de Zona SPZ-TIET, es un obturador recuperable de asentamiento hi-
dráulico, diseñado para completaciones de inyección de vapor. Se utiliza con la fina-
lidad de aislar dos puntos de inyección. Posee junta de expansión incorporada que
permite absorber la elongación de la tubería de producción.
ll Posee cuñas unidireccionales para soportar Peso
ll Recuperación Mecánica (solo conTensión)
ll Junta de expansión incorporada de hasta 20 pies de carrera libre.

8180
DATOSTÉCNICOS
VALVULADEINYECCIONVIV-TIETO
REVESTIMIENTO VIV-TIET
DIAMETRO
NOMINAL
PESO
LBS/FT.
DIAMETRO
EXTERNO
DIAMETRO
INTERNO
ROSCA *
7”
177.8 mm
17-29
5.75”
146,0 mm
2.992”
76 mm
3-1/2” CS-HYD
RECORRIDO DE LA JUNTA: 5 @ 20 FT
*OTRAS ROSCAS Y LONGITUDES A SOLICITUD DEL CLIENTE
La Válvula de Inyección VIV-TIET, es un obturador recuperable de asentamiento hi-
dráulico, diseñado para completaciones de inyección de vapor. Se utiliza con la
finalidad de liberar vapor dentro de los liners hacia la formación, sin dañar los li-
ners, ya que son diseñadas con un difusor para evitar la erosión al momento de la
inyección de vapor. Posee junta de expansión incorporada que permite absorber
la elongación de la tubería de producción.
ll Posee cuñas unidireccionales para soportar Peso
ll Recuperación Mecánica (solo conTensión)
ll Junta de expansión incorporada de hasta 20 pies de carrera libre.
ll 100% Fabricación Nacional bajo norma ISO9001-2000/API-Q1.

8584
DATOSTÉCNICOS
ANCLADETORQUEATC-TIET
OD CASING
(PULG.)
OD CUERPO
(PULG.)
ID
(PULG.)
LARGO
(PULG.)
ROSCA*
MAX.
TORQUE
Nº DE CU-
ÑAS
9.5/8” x4.1/2” 8,25” 3,96” 19,07” 4-1/2” EUE 50,000 LBS 06
9.5/8” x
5.1/2”
8,25” 4,78” 20.248” 5.1/2” LC 50,000 LBS 06
7” x 3.1/2” 6.85” 3,0” 16.0” 3.1/2” EUE 50,000 LBS 05
7” x 4.1/2” 6.85” 3,0” 20.1” 4.1/2” EUE 50,000 LBS 06
5.1/2” x
2.7/8”
4,60” 2,44” 20.07” 2.7/8” EUE 50,000 LBS 06
5.1/2” x
3.1/2”
4,60” 2,44” 20.07” 3.1/2” EUE 50,000 LBS 06
*Acero Cuerpo: A-1045 / Acero Cuñas: A-4140.
*Otras Roscas según el Cliente.
Ancla de torque mecánica ATC-TIET, diseñada para el uso con bombas de cavidad
Progresiva (BCP). Este diseño se aferra más positivamente a la pared del casing,
utilizando la contra rotación de las B. C. P., en cualquier posición desde vertical hasta
horizontal, esta ancla posee 9 cuñas que están posicionadas en dos niveles, dismi-
nuyendo la rigidez lo que garantiza su funcionamiento, aun contra la pared del ca-
sing ya sea, desigual, dañada o como suele suceder posicionándose al frente de los
acoples del casing. Cada cuña individual cuenta con dos resortes en espiral dentro
del porta-resorte para garantizar la trayectoria de la cuña perpendicular a la pared,
evitando deslizamiento o rotura de las mismas y su posible perdida en el pozo.
ll Posee 9 cuñas en (02) niveles en zig-zag, garantizando mayor agarre.
ll Menor diámetro exterior del cuerpo, el cual permite un mayor flujo por el espacio
anular entre el casing y el ancla.
ll Diseño modular que facilita la reparación en locación.
ll OPCIONAL: Fabricación de canales para paso de capilares
ll Evita que se suelte o dañe la tubería por exceso de torque.
ll Cuñas individuales alternas.
ll Cuerpo integral.
ll Rosca fabricada bajo lineamientos API 5CT.
ll Sistema de gestión ISO 9001-2008.

8786
DATOSTÉCNICOS
ANCLADETORQUEXF-TIET
OD CASING
(PULG.)
OD CUERPO
(PULG.)
ID
(PULG.)
LARGO
(PULG.)
ROSCA*
MAX.
TORQUE
Nº DE
CUÑAS
9.5/8” x4.1/2” 6,023’” 3,956” 19.7 4-1/2” EU 50,000 LBS 06
Acero Cuerpo: A-1045 / Acero Cuñas: A-4140
* Otras Roscas según el Cliente
Ancla de torque mecánica XF-TIET (de cuerpo reducido), diseñada para el uso con
bombas de cavidad Progresiva (BCP). Este diseño se aferra positivamente a la pared
del casing, utilizando la contra rotación de las B. C. P., en cualquier posición desde
vertical hasta horizontal, esta ancla posee 6 cuñas que están posicionadas en dos
niveles, disminuyendo la rigidez lo que garantiza su funcionamiento, aun cuando la
pared del casing sea desigual, dañada o como suele suceder posicionándose al fren-
te de los acoples del casing. Cada cuña individual cuenta con dos resortes en espiral
dentro del porta-resorte para garantizar la trayectoria de la cuña perpendicular a la
pared del revestidor, evitando deslizamiento o rotura de las mismas y su posible
perdida en el pozo.
ll Posee 6 cuñas en (02) niveles en zig-zag, garantizando mayor agarre.
ll Diámetro exterior del cuerpo reducido, el cual permite un mayor flujo por el
espacio anular entre el casing y el ancla.
ll Diseño modular que facilita la reparación en locación.
ll Permite adosar al cuerpo cablesTEC, o Capilares
ll Evita que se suelte o dañe la tubería por exceso de torque.
ll Cuñas individuales alternas.
ll Cuerpo integral.
ll Roscas fabricadas bajo lineamientos de API-5CT
ll Sistema de gestión ISO 9001-2008.

8988
DATOSTÉCNICOS
ANCLADETUBERIATA-TIET
OD CASING
(PULG.)
PESO DEL
CASING
(LB/PIE)
OD
(PULG.)
ID
(PULG.)
ROSCA*
PESO
(LIB/FT)
5.1/2” 13 - 23 4.1/2”
2,000” 2.3/8 EU 4.70
2.441” 2.7/8 EU 6.50
7” 17 - 45 5.1/2”
2.441” 2.7/8 EU 6.50
3,000” 3-1/2” EU 9.30
4,000” 4-1/2” EU 12.75
9.5/8” 32 – 53.5 8,322”
3,000” 3-1/2” EU 9.30
4,000” 4-1/2” EU 12.75
5,000” 5-1/2” LC 15.5
* Otras Roscas según requerimiento del Cliente
Las anclas de tubería TA-TIET fabricadas por TIET CA, son herramientas de
asentamiento mecánico, están diseñadas para prolongar la vida de la tubería y
minimizar el desgaste de las cabillas en comparación con la tubería sin ancla,
ll Su innovador diseño con bloques de fricción reduce los costos de mantenimiento,
y evita desprendimiento de restos del equipo en el pozo (como flejes).
ll Cuñas bidireccionales, para soportar peso y tensión.
ll Reduce desgaste de las cabillas.
ll Minimiza el movimiento axial de la tubería de producción, aumentando la vida
útil de la bomba.
ll Evita la perdida de tubería hacia el fondo del pozo.
ll Reparable a bajo costo.
ll Fabricación 100% Nacional
ll Fabricado bajo el sistema de gestión ISO 9001-2008.
ll Roscas bajo normativa API-5CT
ll Fabricados en Material AISI-4140 (GRUPO 1, GRADO 1 - N80 - 1)

9190
DATOSTÉCNICOS
CAMISADECIRCULACIONPERFIL“X”
CARACTERÍSTICASYUTILIDADDESCRIPCIÓN
NOMINAL CONEXIÓN*
PERFIL INTERNO
(in-mm)
DIAMETRO
EXTERNO
(in-mm)
MAXIMA
PRESION DE
PRUEBA
2 3/8” EU-8RD 1,875 - 47,63 3,063 - 77,80 10.000 PSI
2 7/8” EU-8RD 2,313 - 58,75 3,669 - 93,20 10.000 PSI
3 1/2” EU-8RD 2,750 - 69,85 4,500 - 114,30 10.000 PSI
3 1/2” EU-8RD 2,813 - 71,45 4,500 - 114,30 10.000 PSI
4 1/2” EU-8RD 3,813 - 96,85 5,500 - 139,7 10.000 PSI
*Otras Roscas a Requerimiento del Cliente
PIN
CAJA
La Camisa De Circulación Perfil “X” está fabricada con el propósito de permitir o
restringir la circulación del fluido entre el anular del revestidor y la tubería de
producción o viceversa. Su perfil interno permite asentar Tapónes de Seguridad
perfil X
ll Apertura mecánica con guaya tipo deslizante.
ll Operación selectiva.
ll Gran área de flujo.
ll Versiones inoxidables para ambientes corrosivos.
ll Fabricados en Material AISI-4140 (GRUPO 1, GRADO 1 - N80 - 1)
ll Temperatura convencional 275ºC,Térmico hasta 500ºF.
ll Presión Diferencial hasta 5.000 psi.
UTILIDAD
ll En completación selectiva nos permite seleccionar una o varias arenas a producir.
ll Circular fluido.
ll Circular inhibidores
ll Asentar los tapones perfil X.
ll Asentar aceleradores de producción.

9392
DATOSTÉCNICOS
NIPLES DEDRENAJE-TIET
NOMINAL
DIAMETRO INTERNO
(in-mm)
Tipo de Rosca*
(PIN x CAJA)
CALIBRACION*
(PSI)
2 7/8” 2.500 – 63.5 EU-8RD 2000-3600
3.1/2” 3.000 – 76,2 EU-8RD 2000-3600
4.1/2” 4.074 – 103.5 EU-8RD 2000-3600
5.1/2” 4.779 – 121,4
LC-8RD, STC 8RD
BC 5HxP
2000-3600
*Otras Roscas y Rango de Calibración a Requerimiento del Cliente
Los Niples de Drenajes fabricados porTIET CA Es una herramienta que se acciona hi-
dráulicamente proporcionando un punto de circulación en la sarta de producción con
bombeo mecánico o BCP permitiendo sacar la sarta sin fluido retenido que ocasione
daños al medio ambiente.
ll Operación Hidráulica.
ll Se instala en la tubería de producción.
ll Roscas fabricadas bajo Normativa API-5CT.
ll Reusable a Bajo Costo.
ll Fabricados en Material AISI-4140 (GRUPO 1, GRADO 1 - N80 - 1) u otro requerido
por el Cliente
ll Full bore
ll Permiterecuperarlatuberíasinocasionardaños(permanentes)enelmedioambiente.
ll Disminuye costos por no requerir de equipos adicionales para su funcionamiento.
ll Permite ser calibrado a diferentes rangos de presión.

9594
DATOSTÉCNICOS
NIPLES DEASIENTONA-TIET
NOMINAL CONEXIÓN* PERFIL
PERFIL
INTERNO
(in-mm)
DIAMETRO
EXTERNO
(in-mm)
LONGITUD*
(in-mm)
2 3/8” EU-8RD X / XN 1,875 - 47,63 3,063 - 77,80 12 – 304,80
2 7/8” EU-8RD X / XN 2,313 - 58,75 3,669 - 93,20 12 – 304,80
3 1/2” EU-8RD X / XN 2,750 - 69,85 4,500 - 114,30 12 – 304,80
3 1/2” EU-8RD X / XN 2,813 - 71,45 4,500 - 114,30 12 – 304,80
4 1/2” EU-8RD X / XN 3,813 - 96,85 5,500 - 139,7 16,5 – 419,1
2 3/8” EU-8RD E 1,563 - 39,7 3,063 - 77,80 12 – 304,80
2 7/8” EU-8RD E 1,875 - 47,63 3,669 - 93,20 12 – 304,80
2 3/8” EU-8RD V 2 1,909 - 48,5 3,063 - 77,80 16,5 - 419,1
2 7/8” EU-8RD V 2 2,378 - 60.4 3,669 - 93,20 17,76 - 451,5
3 1/2” EU-8RD V 2 2,750 - 69,85 4,500 - 114,30 21,87 - 555,7
*Otras Roscas y Longitudes a Requerimiento del Cliente
niple xn
niple x
niple e
niple v2
Los Niples de asiento NA-TIET son fabricados con perfiles X, XN, E, yV2, se conectan
a la Sarta de Producción para pemitir el asentamiento de los tapones de seguridad
con el perfil compatible, son instalados conjuntamente con las Bombas insertables
en los pozos petroleros.
ll Amplio diámetro de paso (FULL BORE).
ll Medidas estándar que permiten utilizar equipos de diferentes fabricantes.
ll Permite realizar Prueba de hermeticidad.
ll Fabricadas bajo Normativa API-14L y roscas bajo normativa API-5CT - PSL 1.
ll Se adapta a cualquier tipo de Bomba Insertable.
ll Fabricados en Material AISI-41 40 (GRUPO 1, GRADO 1 - N80 - 1) u otro
requerido por el Cliente
ll 100 % Fabricación Nacional.
ll Presión de trabajo 5.000 PSI.

9796
DATOSTÉCNICOS
TAPONESDESEGURIDAD
TAPON “E”
TAPON “X – XN”
TAPONES “X – XN”
TAMAÑO
NOMINAL
OD CUERPO
(IN)
ID PRONG HOUSING
(IN)
LONGITUD ABIERTO
(IN)
2.3/8” x 1.875” 1,83 0,952 22,472
2.7/8” x 2.313” 2,25 1.248 22,389
3.1/2” x 2.750” 2,712 1,555 20,925
3.1/2” x 2.813” 2,712 1,555 20,925
4.1/2” x 3.813” 3,740 1,503 25,212
TAPONES “PE”
TAMAÑO
NOMINAL
OD CUERPO
(IN)
ID PRONG HOUSING
(IN)
LONGITUD ABIERTO
(IN)
2.3/8” x 1.875” 1,83 1,578 21,300
2.7/8” x 2.313” 2,25 1,897 22,130
Los tapones de asiento “X”, “XN”, ”E” (PE), fabricados en TIET.CA están diseñados
para bloquear una presión superior e inferior, para su asentamiento se requie-
re el uso de un equipo de Guaya Fina. Cada perfil del tapón está diseñado para
ser asentado en niples de asiento que tengan un perfil compatible con el tapón.
El Tapón “X” también puede ser asentado en las Camisas de Circulación tipo ”X”
para detectar posibles fugas por encima de la Camisa en la tubería de producción.
El tapón “E” asentado en un Niple de asiento “E”, a pesar de su menor diámetro
también se utiliza para aislar arenas productoras de otras. Por su diseño de cuñas
permite un agarre al momento de estar asentado en el Niple, permitiendo su libre
funcionamiento al momento de aislar las zonas productoras.
ll Temperatura de trabajo estándar = 270ºF /Térmica = 650ºF
ll Presión deTrabajo Estándar o térmico = 10.000psi
ll Carga Axial = 65.000psi (A-306) / 100.000psi (A-4140).
ll Los tapones son bajados y asentados según las especificaciones del pozo y
mantienen su desempeño, siempre que sean utilizados y asentados en el perfil
del niple para el cual fueron diseñados.
ll Fabricado bajo especificaciones Norma API-14L.
ll Fabricados según requerimientos del cliente en Material AISI-4140,o en Acero
Inoxidable

9998
DATOSTÉCNICOS
ONOFFTOOL –DESCONECTORDETUBERIA
OD CASING
(PULG.)
OD
(PULG./mm)
ID PERFIL
(PULG./mm)
CONEXION ROSCA*
5.1/2” 4.370 / 111
1.875 / 47.62 2.3/8” EU
2.313 / 58.75 2.7/8” EU
7”
5.708 / 145 2.313 / 58.75 2.7/8” EU
5.787 / 147
2.750 / 69.85 3-1/2” EU
2.813 / 71.40 3-1/2” EU
**3.00 / 76.20 3-1/2” EU
* Otras Roscas según el Client
** SIN PERFIL “X”
*** Adaptable para ser utilizado en casing de 9.5/8”
El On OffTool deTuberia fabricado enTIET, es una herramienta que permite el acople
y desacople de la tubería de producción sin comprometer las características de la
sarta de completación, permite desconectar la tubería sin desasentar la empacadura.
Su perfil interno permite asentar tapones tipo “X” con equipos de guaya fina.
ll Acople rápido de J triple.
ll Permite el asentamiento de de tapones “X”.
ll Desconecta la tubería sin desasentar la empacadura
ll Temperatura hasta 275º F
ll Presion de trabajo hasta 5.000 psi
ll Ambiente estándar
ll Rosca bajo normativa API 5CT.
ll Reparable a bajo costo (cambios de sellos)
ll Fabricación 100% Nacional
ll Fabricado bajo Normativa ISO 9001-2008
ll Fabricado en Acero Aisi 4140 (N-80) -1) - GRADO 1 - GRUPO 1- PSL1

101100
DATOSTÉCNICOS
PRENSAESTOPAECOLOGICOSTUFFINGBOX (SB-TIET)
DIAMETRO
NOMINAL
DIAMETRO
EXTERNO
(IN/mm.)
DIAMETRO
INTERNO
(IN/mm.)
TIPO DE ROSCA*
2.7/8” 3.09 / 78,60
1.1/2 / 38,10 2.7/8” EU 8RD
1.1/4 / 32,00 2.7/8” EU 8RD
3” 3 .5 / 88.90
1.1/2 / 38,10 3” LP
1.1/4 / 32,00 3” LP
3.1/2” 3.75 / 95.25
1.1/2 / 38,10 3.1/2” EU 8RD
1.1/4 / 32,00 3.1/2” EU 8RD
4.1/2” 4.75 / 120.65
1.1/2 / 38,10 4.1/2” EU 8RD
1.1/4 / 32,00 4.1/2” EU 8RD
* Otras Roscas según el Cliente
Los Prensa Estopa Ecológicos fabricados por TIET, C.A son diseñados. con el pro-
pósito de brindarle a la industria petrolera una herramienta de mayor eficiencia y
durabilidad, evitando principalmente el derrame de crudo durante su producción
cumpliendo con la preservación del medio ambiente.
ll Tiene bocinas de bronce para evitar desgaste de la barra pulida
ll Se pueden cambiar los sellos en el sitio de trabajo.
ll Posee grasera, lo cual permite mantener la barra y los sellos lubricados
ll Versión térmica modelo SBT-TIET ,Temperatura de trabajo: Hasta 500ºF
ll Versión convencional modelo SBC-TIET ,Temperatura de trabajo: Hasta 275ºF
ll Posee sello superior auto-limpiante, para evitar daño de la barra pulida
ll Puede ser utilizados para cabillas de diámetros 1.1/4” y 1.1/2”
ll Fabricado bajo especificaciones API-11B
ll Roscas bajo normativa API 5B ò API 5CT.
ll Su diseño modular con doble caja de sellos brinda mayor seguridad de
operaciones y facilidad de cambio de sellos en locación sin necesidad de cambiar
la barra.
ll Su conector central permite la conexión de dispositivos de seguridad para detener
el balancín cuando los sellos principales se desgasten evitando derrames.

105104
DATOSTÉCNICOS
CUELLOSDECABILLA/SUCKERROD
coupling
subcoupling
DIAMETRO
NOMINAL
OD
(mm)
ID
(mm)
L
(mm)
ROSCA NORMA
CUELLOS DE CABILLA / COUPLING
3/4” 41,3 24,50 101,6
CILINDRCA
3/4”-10HxP
API SPECIF. 11B
7/8” 46,0 27,70 101,6
CILINDRCA
7/8”-10HxP
API SPECIF. 11B
1” 55,6 32,50 101,6
CILINDRCA
1”-10HxP
API SPECIF. 11B
1.1/8” 60,3 37,20 114,3
CILINDRCA
1.1/8”-10HxP
API SPECIF. 11B
CUELLOS DE COMBINACION PARA CABILLAS / SUBCOUPLING
1.1/8” x 7/8” 60,3 37,20 x 27,70 127
1.1/8” 10HxP x 7/8”
10HxP
API SPECIF. 11B
1.1/8” x 1” 60,3 37,20 x 32,50 127
1.1/8” 10HxP x 1”
10HxP
API SPECIF. 11B
LAS MEDIDIASY COMBINACIONES DEPENDERAN DE LAS NECESIDADE S DEL CLIENTE
Los cuellos de cabilla fabricados enTIET se rigen por los parámetros establecidos en
la norma API ESPECIFICACIÓN 11B, garantizando su excelente calidad a través de los
controles establecidos en su proceso de fabricación.
ll Fabricado en acero AISI-4140 u otro solicitado por el cliente.
ll Sus dimensiones varian desde 3/4” hasta 1.1/8”, en sus tamaños FULL SIZE y SLIM HOLE.

109108
DATOSTÉCNICOS
CROSS-OVER/BOTELLAS/CUELLOSDECOMBINACION
ROSCAS API DISPONIBLES
NORMA ROSCA NOMINAL CONEXION *
API-5B
API 5CT
LP
1 PIN - BOX
1.1/2” PIN - BOX
2” PIN - BOX
3” PIN - BOX
4 PIN - BOX
NU
1.315” PIN - BOX
1,66” PIN - BOX
2.3/8” PIN - BOX
2.7/8” PIN - BOX
3.1/2” PIN - BOX
4.1/2” PIN - BOX
EU
2.3/8” PIN - BOX
2.7/8” PIN - BOX
3.1/2” PIN - BOX
4.1/2” PIN - BOX
LC/STC
5.1/2” PIN - BOX
7” PIN - BOX
9.5/8” PIN - BOX
BC
4.1/2” PIN - BOX
5.1/2” PIN - BOX
6.5/8” PIN - BOX
7” PIN - BOX
9.5/8” PIN - BOX
10.3/4” PIN - BOX
13.3/8” PIN - BOX
Las conexiones fabricadas enTIET permite la conexión entre la sarta de tubería en
diferentes diámetros y roscas
ll Fabricado en Acero Aisi 4140 (N-80) -1) - GRADO 1 - GRUPO 1- PSL1

111110
DATOSTÉCNICOS
ZAPATACIEGA/BULLPLUG/ZAPATO/BULLNOSE
/PUNTADELAPIZ
DIAMETRO NOMINAL LONG (mm) OD (mm) ROSCA
2” 100 73 LP
2-3/8” 130 77,80 EU 8RD
2-7/8” 130 95 EU 8RD
3” 120 101,6 LP 8HxP
3-1/2” 130 114,3 EU 8RD
3-1/2” 130 107,5 NU 10RD
4.1/2” 150 141,3 EU 8RD
5-1/2” 180 153,6 LC 8RD
5.1/2 200 153,0 BC 5HxP
7” 220 194,5 BC 5HxP
9-5/8” 304,8 269,80 BC 5HxP
OTRAS ROSCAS Y LONGITUDES A REQUERIDAS POR EL CLIENTE
Las zapatas ciegas de fabricación TIET consta de una rosca box y el otro es ciego
(punta redonda). Son fabricadas con acero AISI 4140 GRUPO 1, GRADO 1-N80-1. La
rosca dependerá de la tubería a utilizar en la completación.
ll Por su forma de fabricación, no permite ruptura en la punta de acero.
ll Desliza suavemente por dentro de la tubería ya que no tiene ángulos de 90º o
aristas, que entorpezca su deslizamiento.
ll Fabricado bajo certificación API 5CT, PSL-1
VENTAJAS
ll Permite hacer contacto en el fondo del pozo.
ll Sellarelfinaldelatubería,nopermiteelpasodegravaoarenaporlapuntadeacero.

113112
DATOSTÉCNICOS
INYECCIONSUB
REVESTIDOR Inyección sub 4.1/2”
TAMAÑO
DEL CASING
RANGO
LBS/PIE
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
LONGITUD CONEXION* INYECTOR*
9-5/8”
244.47 mm
36-53.5
7,677”
195,0 mm
3,957”
100,5 mm
3,50 ft
(1066,8mm)
4.1/2” EU
(PIN x BOX)
1,66 NU BOX
1,315 NU
BOX
El Injection Sub-TIET, es un equipo diseñado y fabricado con el propósito de permitir
la inyección de diluentes en los pozos de crudos pesados y extrapesados con el fin
de hacer el petróleo más liviano y facilitar las operaciones de extracción del mismo.
El dosificador, adosado a cuerpo central permite la instalación de la tubería de inyec-
ción en las roscas solicitadas por el cliente.

115114
DATOSTÉCNICOS
JUNTADESEGURIDAD–JSTIET
TAMAÑO NO-
MINAL
*ROSCA PIN x
BOX
DIÁMETRO
EXTERNO
DIÁMETRO
INTERNO
LONGITUD
3.1/2” CS HYD 8HxP
5,00”
127,0 mm
2,921”
74,2 mm
1,232 ft
375,4 mm
3.1/2” EU
5,00”
127,0 mm
3,110”
79,0 mm
1,183 ft
360,7 mm
4.1/2” EU
6,035”
153,3 mm
3,957”
100,5 mm
1,288 ft
392,6 mm
*OTRAS ROSCAS Y LONGITUDES A SOLICITUD DEL CLIENTE
La junta de seguridad JS-TIET esta diseñada para ser utilizada en conjunto con la em-
pacadura para empaque con grava CHGPTIET con el fin de poder lograr desconectar
la tubería sin desasentar la empacadura o colgador de la tubería de producción sin
comprometer la característica de la sarta de completación
ll Fabricado bajo normas ISO9001-2008 y API-5CT, API 11D.1
ll Se libera aplicado solo tensión entre 50.000 y 60.000 lbs
ll Rosca bajo normativa API 5CT.
ll Full Bore.
ll Material Asi-4140.
ll Permite la rotación de la tubería.

119118
DESCRIPCIÓNROSCADODETUBERIA
DATOSTÉCNICOS
TIET, C.A. está en la capacidad de prestar un servicio de roscado de tuberías ya que
cuenta con una amplia gama de probadores para gar ant izar su calidad de
fabricación. Apoyándose en la capacidad de su per sonal altamente calificado,
siguiendo los lineamientos de las Normas API. Que aplique.
DESDE 1.315” HASTA 13-3/8” (EUE, NU, LP, BTC, HYD, LTC, STL, XL, FJ, REG, IF, XH,
H90,WP, HOWCO,WECO.
ROSCA NORMA GAGE PATRONES HILOS x PULGADAS
NU 5B, 5B-1, 5CT
2-3/8” 10 RD
2-7/8” 10 RD
3-½” 10 RD
4” 8 RD
4- ½” 8 RD
LP 5B, 5B-1, 5CT
2” 1/11/2002
3” 8
1- ¼” 1/11/2002
4” 8
CILINDRICA FABRICACIONTIET
2-29/32” 8
3- ¼” 8
3-7/16” 8
3-15/16” 8
4-3/16” 8
HYD -----
2-3/8” 8
2-7/8” 8
3- ½” 8
4- ½” 8
BTTS 5B, 5B-1, 5CT
4- ½” 5
5” 5
5- ½” 5
7” 5
9-5/8” 5
13-3/8” 5
LTC 5B, 5B-1, 5CT
5” 8
5- ½” 8
7” 8
9-5/8” 8

121120
ROSCADODETUBERIA
CILINDRICA ------
2-3/4” 12
2-7/8” 12
3-3/4” 14
3-11/16” 14
STL 5B, 5B-1, 5CT
2-7/8” 2.5 de Paso
5- ½” 2.5 de Paso
X LINE 5B, 5B-1, 5CT
5” 6
7” 6
IF ------
2-3/8” 4
2-7/8” 4
3- ½” 4
4” 4
4- ½” 4
REGULAR -------
3- ½” 5
4- ½” 5
6-5/8” 4
IMP BTTS ------ 3- ½” 8
BTTS CILINDRICA FABRICACIONTIET
2-7/8” 5
4-11/16” 5
5-9/16” 5
4-7/8” 5
3-15/32” 5
4-3/16” 5
3-31/64” 5
3-59/128” 5
3-61/64” 5
3-27/32” 5
3-41/64 5
EUE 5B, 5B-1, 5CT
2-3/8” 8
2-7/8” 8
3- ½” 8

123
122
RANURADODETUBERIA
INTRODUCCION
Arena y Sólidos finos producidos por la formación, son las mayores causas de la pérdida de la
producción.
Estos sólidos causan desgaste y daños a bombas, cabillas y tubos; afectan otros equipos, con el
resultante de costosas paradas.
Los tubos ranurados pueden ser diseñados para filtrar estos sólidos, permitiendo el libre fluido en
el pozo con un mínimo de restricción mientras retienen arenas y sólidos.
El ranurado de los tubos propiamente diseñado con conocimiento previo de las propiedades físicas
de los materiales a ser controlados, permite una escogencia de técnicas especiales de completación
que mejoran la productividad reduciendo o eliminando el costoso mantenimiento de los pozos.
SOPORTE CONFIABLE DEL HOYO EN POZOS HORIZONTALES
Este método ha sido demostrado como uno de los más seguros y confiables de soporte de hoyo
y control de arena. Los tubos ranurados son fuertes, fáciles de instalar y prácticamente libre de
mantenimiento.
Proveyendo un fuerte filtro el ranurado permite a los fluidos de formación entrar a la tubería con
menor coeficiente de fricción comparado con las mallas envueltas lateralmente (screens).
FUERZAY CONFIABILIDADASEGURADA POR LA MASAVANZADATECNOLOGIA
La mas avanzada tecnología se emplea en el ranurado de nuestras tuberías. Maquinarias sofisticadas
multidisco son utilizadas para el ranurado de las tuberías con una excepcional calidad. Las máquinas
están diseñadas específicamente y controladas por un sistema numérico computarizado para
asegurar alta precisión y control de calidad constante.
La ranuradora CNC puede ranurar tuberías en diámetros de hasta 16 pulgadas, y longitudes de hasta
46 pies. Este extremadamente estable y rígido equipo permite que la tubería sea ranurada con una
tolerancia precisa, produciendo aberturas limpias y consistente en el ancho de las ranuras y sus
largos.
Un sistema único de mordaza hidráulica asegura y mantiene firme la tubería sin dañar a ésta o a las
ranuras. La continua aplicación de lubricantes mantiene la integridad metalúrgica de la tubería; no se
elimina metal en exceso y se garantiza el máximo de fuerza a la tubería mientras se mantiene un 3 %
de área abierta.
TIPOS DE RANURAS
Podemos producir dos estilos de ranuras: Rectas oTrapezoidales.
Ranuras Rectas: Este primer tipo de ranuras son hechas con un ancho igual a través de la pared del tubo.
Especificado donde la penetración de la arena no es importante. Las ranuras rectas son más duraderas
que las ranuras trapezoidales y son más económicas de producir. Podemos mantener tolerancias de ±
0.002” en cualquier ancho de ranura recta.
RanurasTrapezoidales: Son efectuadas con un ancho mayor en la parte interior de la ranura
autolimpiante que ayuda a prevenir obstrucciones. Un ranurado estrecho en la superficie y con un ancho
mayor en la parte interna permite que la arena entre y pase fácilmente a través de la ranura evitando
obstrucciones.
Ranura Recta RanuraTrapezoidal
Nuestros equipos tienen la capacidad de producir ranuras del tipo trapezoidal en ángulos que van desde
1 a 9 grados. Por regla general el ancho de la ranura debería ser de 2 a 3 veces el diámetro de partículas
medianas de arena de la formación.
Son cortadas a precisión a altas ratas de producción y de acuerdo a sus especificaciones precisas en
largos de 1 a 2 pulgadas dependiendo del ancho de la ranura. Los más comunes largos consisten de:
ll Largos de 1.5 pulgadas en el diámetro exterior para ranuras con anchos de 0,028 pulgadas.
ll Largos de 2,0 pulgadas en el diámetro interior para ranuras con un ancho entre 0.038 y
ll 0.250 pulgadas.
ll Largos de 2,0 pulgadas en el diámetro interior para ranuras cuyos anchos sean desde
ll 0.025 a 0.028 pulgadas también son posibles bajo pedido.
A menos que no sea así especificado, el ranurado se realiza con un número parejo de líneas. Es lo que

125
124
RANURADODETUBERIA
permite que las líneas sean interpuestas en orden, para preservar la mayor fuerza original posible
y para mantener un 3% de área abierta. Cuando las ranuras están distribuidas por parejas sobre la
tubería, el drenaje es más eficiente.
TIPOS DE RANURADO
RANURADO RECTO RANURADO MULTIPLE RANURADO INTERPUESTO
La ilustración superior le demuestra 3 patrones típicos de ranurado:
ll Ranuras de 1.8” de largo en un patrón de líneas rectas.
ll Ranuras de 1.8” en patrón múltiples.
ll Ranuras de 2.0” de largo en patrón interpuesto.
ENTREGAMOS LOSTUBOS RANURADOS LIMPIOS DE REBARBAS
Antes de que la tubería ranurada sea despachada, esta es limpiada y lubricada, la partícula de metal
(Rebarbas) es limpiada del interior y exterior. El equipo especializado de limpieza utiliza una cabeza
retráctil de limpieza para remover partículas y la limpieza final del interior de la tubería se realiza
por aire a presión, el exterior de la tubería se limpia con 2 cepillos de alambre fino que remueven
excesos de aceite.
El equipo puede acomodar tuberías de hasta 46 pies de largo y de hasta 16” de diámetro. La inspección
final de la tubería se realiza a través de una mira iluminada y una galga calibrada. Finalmente una
película protectora de aceite antióxido es aplicada a toda la superficie externa antes de ser almacenada.
COMO DETERMINAR RANURAS POR PIE
El número de ranuras por pie de tubería se obtiene calculando el número requerido para obtener el
porcentaje de área abierta de la superficie exterior de la tubería.
CALCULOS PARA EL NUMERO DE RANURAS POR PIE
Después de seleccionar el área abierta, el ancho y diámetro de la tubería, el número de ranuras por pie
se determina por la siguiente fórmula o lectura de la tabla a continuación:
N = 12 π DC
100 WL
Donde:
N = Número de ranuras/pie (Si N<32 redondear al mas cercano múltiplo de 4)
D = Diámetro externo de la tubería en pulgadas
C = Porcentaje requerido de área abierta
W = Ancho Seleccionado de la ranura en pulgadas
L = Largo de la ranura en pulgadas
Para ranuras rectas el largo de ranura en el ID del tubo es utilizado.
Esto provee un cálculo conservador de área abierta. El largo del ranurado y área abierta en el OD es un
25% mas largo.

127
126
RANURADODETUBERIA
Para ranuras trapezoidales, el largo de la ranura en el OD del tubo es utilizado. Esto también provee
un cálculo conservador de área abierta ya que el ranurado trapezoidal resulta en un área abierta en el
ID de la tubería que es 50% mayor que en el OD.
Ejemplo si se requiere de una área abierta de 3 %. Un ancho de ranura de 0.020” ha sido
seleccionado para el control de arena y un diámetro de 4,5” de tubería que cabe en el pozo. Entonces
el número de ranuras a ser cortadas en el tubo.
Se obtiene así:
N = 12 x π x 4.5 x 3 = 172
100 x 0.020 x 1.5
RANURAS REQUERIDAS /
PIE PARATUBOTAMAÑO COMUN PARA UN MINIMO DE 3% DE AREA ABIERTA
ANCHO RANURA TUBO 3.5” TUBO 4.5” TUBO 5.5” TUBO 7.0”
0.012” 220 284 348 440
0.015” 176 228 276 352
0.018” 148 188 232 296
0.020” 132 172 208 264
0.025 108 136 168 212
0.028” 96 124 148 188
0.038” 52 68 84 104
0.058” 36 44 56 68
0.125” 16 24 28 32
0.250” 08 12 16 16
PORCENTAJE REQUERIDO DE AREA ABIERTA
Tubería Ranurada 3.5 Tubería Ranurada 4.5”
Tubería Ranurada 5.5” Tubería Ranurada 7.0”

129128
DATOSTÉCNICOS
BISELADOY/OREBAJADO
DIAMETRO NO-
MINAL
W: OD REGULAR
SIZE (mm /in )
Wc: OD SPECIAL
CLEARANCE
(mm /in )
Β: ANG
(°)
ROSCA NORMA
2.3/8” 77,80 / 3,063 73,91 / 2,910 20 EU 8RD API 5CT
2.7/8” 93,17 / 3,668 87,88 / 3,460 20 EU 8RD API 5CT
3.1/2” 114,3 / 4,500 106,17 / 4,180 20 EU 8RD API 5CT
4.1/2” 127,00 / 5,000 123,82 / 4,875 10 BC 5HxP API 5CT
5.1/2” 153,67 / 6,050 149,22 / 5,875 10 BC 5HXP API 5CT
7” 200,03 / 7,875 187,32 / 7,375 10 BC 5HXP API 5CT
OTRAS MEDIDIAS Y COMBINACIONES DEPENDERAN DE LOS REQUERIMIENTOS DEL CLIENTE
CUELLO BISELADO
y rebajado
CUELLO BISELADO TIET, C.A. ofrece a sus clientes el servicio de biselado y/o rebajado de acoples en sus
diferentes diámetros y roscas amparados por la norma API-5CT. Para ello la empresa
cuenta con la infraestructura, máquinas y equipos, e instrumentos de medición apro-
piados y debidamente calibrados y el personal capacitado para brindar un óptimo
servicio al cliente
ll Según lineamientos Norma API-5CT.
ll Biselado Sencillo o Doble Cara.
ll Rebajado Estandar o SpecialClearance.
ll Norma Iso 9001-2008

131130
DATOSTÉCNICOS
PERFORADODETUBERIA
DIAME-
TRO NO-
MINAL
Lsr: Lon-
gitud sin
perforar
(ft)
Npf: Numero
de perfora-
ción por pie
∅Dp: Diame-
tro Perfo-
raciones
Lg:Longi-
tud(ft)
ROSCA
GRA-
DO
NORMA
2.7/8” 1 De 8 a 20 3/8” De 8 a 30 EU 8RD N-80 API 5CT
3.1/2” 1 De 8 a 20 3/8” De 8 a 30 EU 8RD N-80 API 5CT
4.1/2” De 1 a 1,5 De 8 a 20
3/8”
De 8 a 30 EU 8RD
N-80
J-55
API 5CT1/2”
5/8”
OTRAS MEDIDIAS Y COMBINACIONES DEPENDERAN DE LOS REQUERIMIENTOS DEL CLIENTE
TIET, C.A. ofrece a sus clientes el servicio de perforado de tuberia en sus diferentes
diámetros y roscas amparados por la norma API-5CT. Para ello la empresa cuenta
con la infraestructura, máquinas y equipos, e instrumentos de medición apropiados
y debidamente calibrados y el personal capacitado para brindar un óptimo servicio
al cliente
ll Roscas según lineamientos Norma API-5CT.
ll Norma Iso 9001-2008

Tiet comp

Más contenido relacionado

La actualidad más candente

Similar a Tiet comp

Último

Tiet comp
