El documento describe los componentes principales del equipo subsuperficial utilizado en pozos petroleros bombeados neumáticamente. Estos incluyen la tubería de producción, válvulas de inyección de gas convencionales y recuperables, empacadores, válvula de pie y accesorios como camisas deslizables, niples campana y de asiento. También describe los diferentes tipos de válvulas, mandriles, candados, empacadores y herramientas soltadoras.

1. EQUIPO SUBSUPERFICIAL
FEBRERO 2013

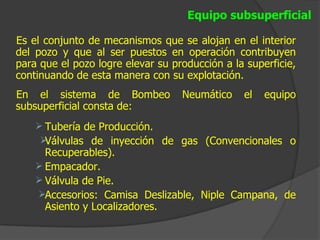

2. Equipo subsuperficial
Es el conjunto de mecanismos que se alojan en el interior
del pozo y que al ser puestos en operación contribuyen
para que el pozo logre elevar su producción a la superficie,
continuando de esta manera con su explotación.
En el sistema de Bombeo Neumático el equipo
subsuperficial consta de:
Ø Tubería de Producción.
ØVálvulas de inyección de gas (Convencionales o
Recuperables).
Ø Empacador.
Ø Válvula de Pie.
ØAccesorios: Camisa Deslizable, Niple Campana, de
Asiento y Localizadores.

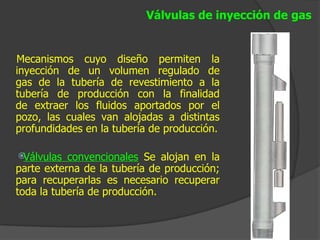

3. Válvulas de inyección de gas
Mecanismos cuyo diseño permiten la
inyección de un volumen regulado de
gas de la tubería de revestimiento a la
tubería de producción con la finalidad
de extraer los fluidos aportados por el
pozo, las cuales van alojadas a distintas
profundidades en la tubería de producción.
žVálvulas convencionales Se alojan en la
parte externa de la tubería de producción;
para recuperarlas es necesario recuperar
toda la tubería de producción.

4. Válvulas de inyección de gas
ž Válvulas recuperables Se alojan en el
interior de la tubería de producción
en unos mandriles llamados “de
bolsillo”, los cuales van interconectados
en la tubería de producción; para
recuperarlas no es necesario extraer la
tubería de producción, esto se lleva a
cabo por medio de una unidad de línea
de acero.

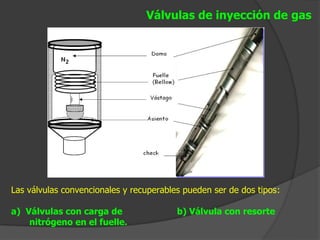

5. Válvulas de inyección de gas
Las válvulas convencionales y recuperables pueden ser de dos tipos:
a) Válvulas con carga de b) Válvula con resorte
nitrógeno en el fuelle.

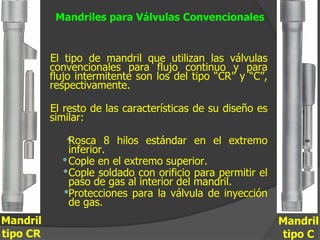

6. Mandriles para Válvulas Convencionales
El tipo de mandril que utilizan las válvulas
convencionales para flujo continuo y para
flujo intermitente son los del tipo “CR” y “C”,
respectivamente.
El resto de las características de su diseño es
similar:
—
Rosca 8 hilos estándar en el extremo
inferior.
— Cople en el extremo superior.
— Cople soldado con orificio para permitir el
paso de gas al interior del mandril.
—Protecciones para la válvula de inyección
de gas.
Mandril Mandril
tipo CR tipo C

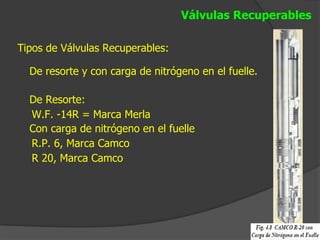

7. Válvulas Recuperables
Tipos de Válvulas Recuperables:
De resorte y con carga de nitrógeno en el fuelle.
De Resorte:
W.F. -14R = Marca Merla
Con carga de nitrógeno en el fuelle
R.P. 6, Marca Camco
R 20, Marca Camco

8. Candados con cuello de pesca
Son accesorios para las válvulas recuperables cuyo
diseño les permite, al estar conectados en el extremo
superior de la válvula recuperarlas con equipo de línea
de acero.
En el mercado existen diferentes tipos de candados
(R, RA, RK, TG).

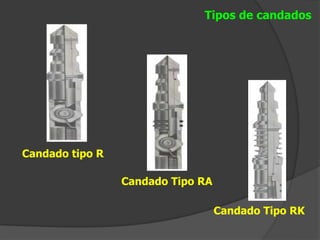

9. Tipos de candados
Candado tipo R
Candado Tipo RA
Candado Tipo RK

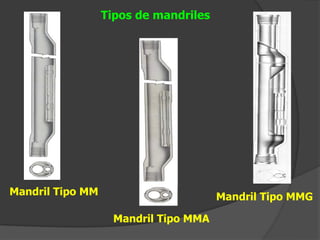

10. Tipos de mandriles
Mandril Tipo MM Mandril Tipo MMG
Mandril Tipo MMA

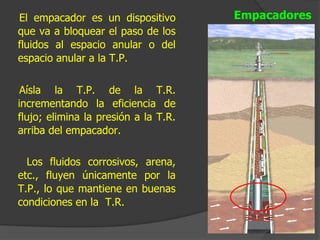

11. El empacador es un dispositivo Empacadores
que va a bloquear el paso de los
fluidos al espacio anular o del
espacio anular a la T.P.
Aísla la T.P. de la T.R.
incrementando la eficiencia de
flujo; elimina la presión a la T.R.
arriba del empacador.
Los fluidos corrosivos, arena,
etc., fluyen únicamente por la
T.P., lo que mantiene en buenas
condiciones en la T.R.

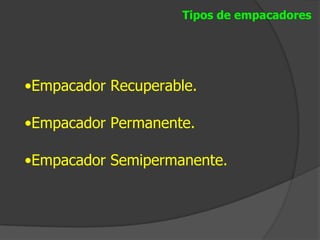

12. Tipos de empacadores
•Empacador Recuperable.
•Empacador Permanente.
•Empacador Semipermanente.

13. Empacadores

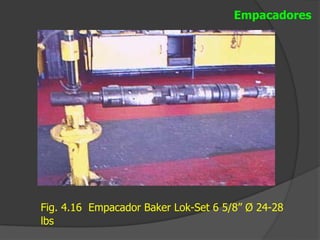

Fig. 4.16 Empacador Baker Lok-Set 6 5/8” Ø 24-28
lbs

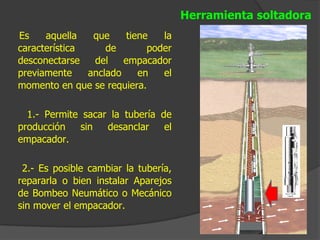

14. Herramienta soltadora
Es aquella que tiene la
característica de poder
desconectarse del empacador
previamente anclado en el
momento en que se requiera.
1.- Permite sacar la tubería de
producción sin desanclar el
empacador.
2.- Es posible cambiar la tubería,
repararla o bien instalar Aparejos
de Bombeo Neumático o Mecánico
sin mover el empacador.

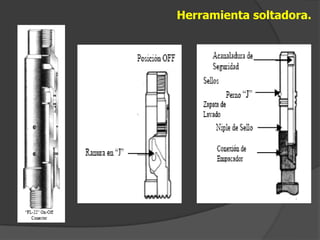

15. Herramienta soltadora.

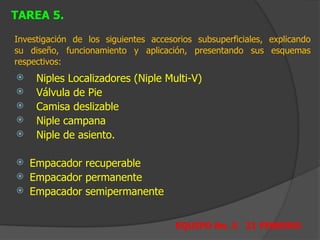

16. TAREA 5.
Investigación de los siguientes accesorios subsuperficiales, explicando
su diseño, funcionamiento y aplicación, presentando sus esquemas
respectivos:
ž Niples Localizadores (Niple Multi-V)
ž Válvula de Pie
ž Camisa deslizable
ž Niple campana
ž Niple de asiento.
ž Empacador recuperable
ž Empacador permanente
ž Empacador semipermanente
EQUIPO No. 5 21 FEBRERO
