Este documento presenta un gráfico de control de tipo C que muestra el número de defectos encontrados en muestras de 100 m2 de aluminio. Se inspeccionaron 40 muestras y se contaron los defectos relativamente menores en cada una. El gráfico identifica las variabilidades no aleatorias aplicando las reglas de Nelson 1, 2, 4, 5 y 6.

1. CASSANDRA DOMÍNGUEZVÁZQUEZ
GRADO Y SECC: 3 “A”
P.I.A.M
0
5
10
15
20
25
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

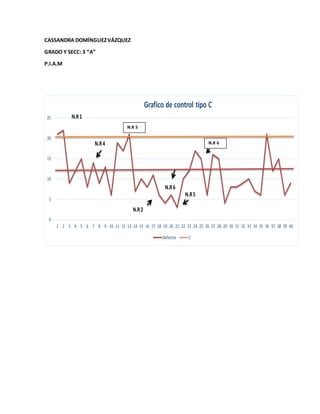

Grafico de control tipo C
Defectos C
N.R1
N.R4
N.R6
N.R2
N.R5
N.R 5
N.R 6

2. Gráfico tipo C
Se inspeccionaron40 muestrasde 100 m2 de aluminioyse cuentanlosdefectosrelativamente
menores.Trazael gráficode control tipoC e identifica lasvariabilidadesnoaleatoriasseñalando
lasNelsonRulesque puedenaplicarse
NELSON RULES APLICADAS EN EL GRAFICO:
1, 2, 4, 5, 6
CL= 11.175
UCL= 21.2037088
LCL= 1.14629121
S= 3.34290293
21.2037088
17.8608059
14.5179029
11.175
7.83209707
4.48919414
1.14629121
+3s
+2s
+1s
-1s
-2s
-3s
MUESTRAS DEFECTOS
1 21
2 22
3 9
4 12
5 15
6 8
7 14
8 9
9 13
10 6
11 19
12 17
13 21
14 7
15 10
16 8
17 11
18 6
19 4
20 6
21 3
22 10
23 12
24 17
25 15
26 6
27 16
28 15
29 4
30 8
31 8
32 9
33 10
34 7
35 6
36 21
37 12
38 15
39 6
40 9
