El documento describe diversos tipos de conectores utilizados en computadoras, como VGA, DVI, USB, puerto paralelo, puerto serie, FireWire, PS/2, tarjetas de red y de audio. Cada conector tiene características específicas y se utiliza para conectar monitores, dispositivos y periféricos. Se menciona la evolución de tecnología y estándares desde 1987, incluyendo la adaptabilidad de ciertos dispositivos al estándar PC99 de Microsoft.

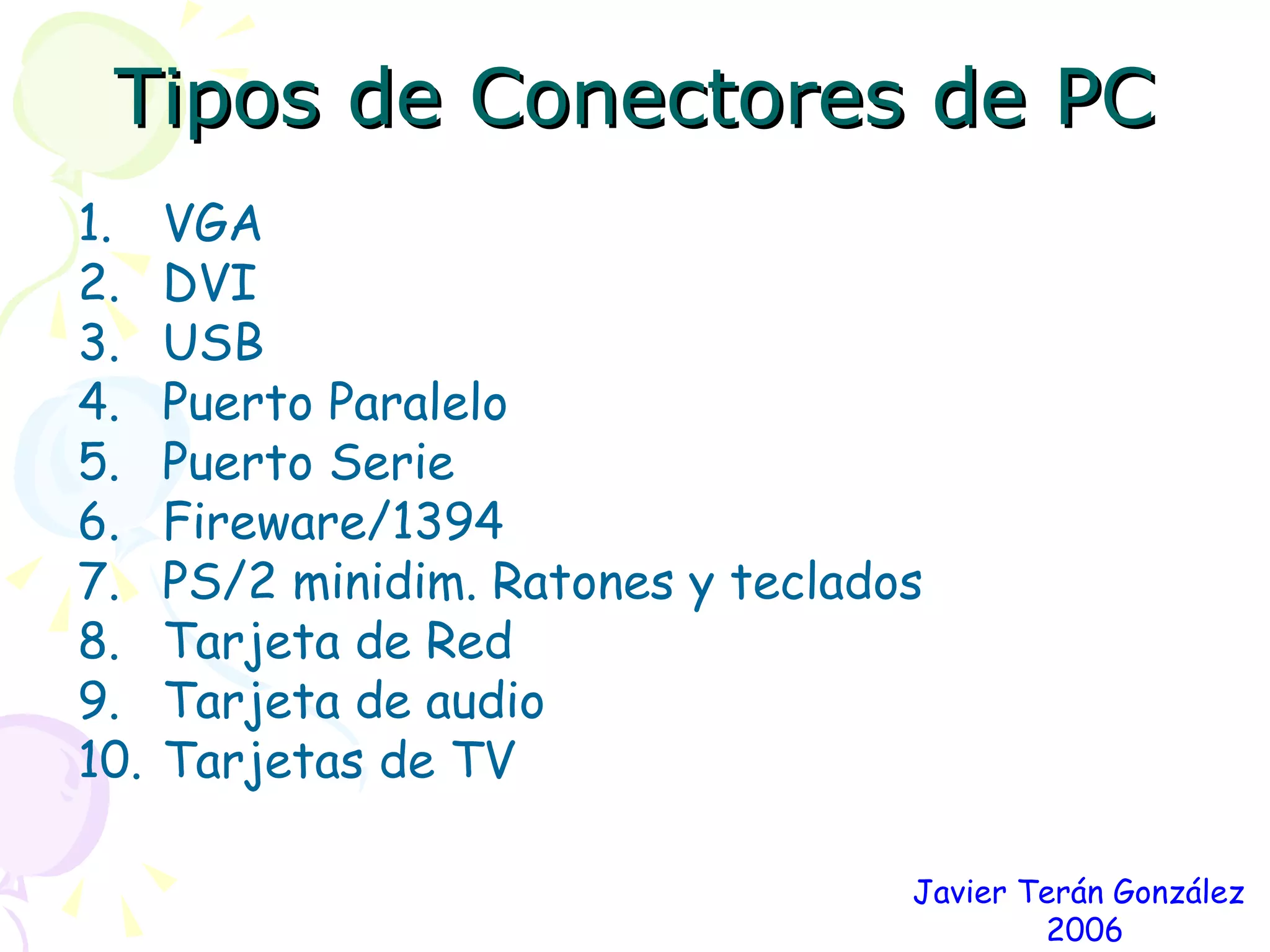

1. Tipos de Conectores de PC VGA DVI USB Puerto Paralelo Puerto Serie Fireware/1394 PS/2 minidim. Ratones y teclados Tarjeta de Red Tarjeta de audio Tarjetas de TV Javier Terán González 2006

2. VGA Video Graphics Array (VGA) es una norma de visualización de gráficos para ordenadores creada en 1987 por IBM. Consta de 15 pines colocados en tres líneas Tiene un conector macho y otro hembra. El del PC es hembra. Utilizado para conectar monitores analógicos.

3. DVI Digital Visual Interface: conector de vídeo diseñado para maximizar la calidad visual de los monitores digitales (monitores de ordenadores y proyectores digitales LCD). Tiene un conector macho y otro hembra. El del PC es hembra Utilizado para conectar monitores digitales.

4. USB El Bus de Serie Universal (Universal Serial Bus) provee un estándar de bus serie para conectar dispositivos a un PC). Un sistema USB tiene un diseño asimétrico, que consiste en un solo servidor y múltiples dispositivos conectados en una estructura de árbol utilizando dispositivos hub especiales (hasta 127). Se ocupa de dar alimentación a la mayoría de los dispositivos que se conectan. Tiene dos tipos: A y B. Existen conectores macho y conectores hembra. Tipo A macho Tipo B

5. Puerto Paralelo Un puerto paralelo es un interface entre un ordenador y un periférico cuya principal característica es que los bits de datos viajan juntos enviando un byte completo o más a la vez. El conector dispone de 25 pines en dos filas. Existen conectores macho y conectores hembra. En el PC es hembra. Utilizado en las antiguas impresoras y escaners.

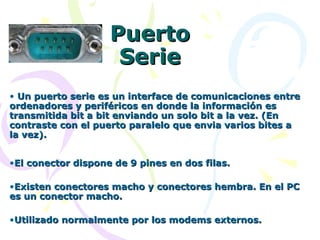

6. Puerto Serie Un puerto serie es un interface de comunicaciones entre ordenadores y periféricos en donde la información es transmitida bit a bit enviando un solo bit a la vez. (En contraste con el puerto paralelo que envia varios bites a la vez). El conector dispone de 9 pines en dos filas. Existen conectores macho y conectores hembra. En el PC es un conector macho. Utilizado normalmente por los modems externos.

7. Fireware 1394 Lo primero que se puede decir es que es un interfaz de alta velocidad diseñado por Apple, para la conexión de periféricos en un ordenador. Permite conectar hasta 63 dispositivos en cadena pudiéndose conectar estos en caliente. El conector dispone de 6 pines que transmiten tanto datos como alimentación (al igual que el USB) Existen conectores macho y conectores hembra. En el PC es un conector macho.

8. PS/2 (minidin) Ratón Teclado Puerto de conexión para ratones y teclados. (actualmente estos pueden utilizar el puerto USB) puerto PS/2 toma su nombre de la serie de ordenadores IBM Personal System /2 , creada por IBM en 1987 , y empleada para conectar teclados y ratones Existen conectores macho y conectores hembra. En el PC son conectores hembra. Suelen tener un código de colores. El verde para los ratones y al azul para los teclados.

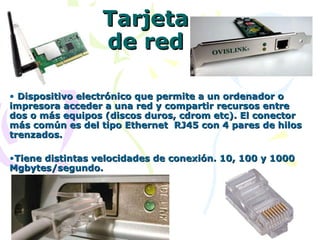

9. Tarjeta de red Dispositivo electrónico que permite a un ordenador o impresora acceder a una red y compartir recursos entre dos o más equipos (discos duros, cdrom etc). El conector más común es del tipo Ethernet RJ45 con 4 pares de hilos trenzados. Tiene distintas velocidades de conexión. 10, 100 y 1000 Mgbytes/segundo.

10. Tarjeta de audio Dispositivo utilizado para reproducir audio desde el PC o para grabar audio desde cualquier fuente externa. TV, micrófono, etc…. Casi todas las tarjetas de sonido se han adaptado al estándar PC99 de Microsoft que consiste en asignarle un color a cada conector externo, de este modo:

11. Tarjeta de TV Dispositivo utilizado para reproducir o grabar la señal de televisión. Hasta ahora eran en formato analógico, a partir de la entrada de la TDT han pasado a ser en formato digital
