1. CURSO DE HDT.
PROFESOR: VAUDEL LOPEZ MARTINEZ

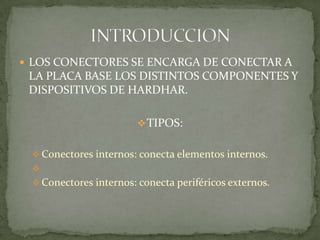

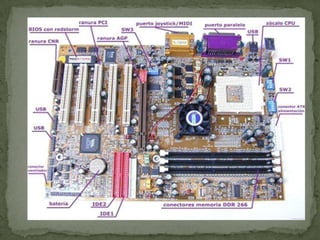

2.  LOS CONECTORES SE ENCARGA DE CONECTAR A
LA PLACA BASE LOS DISTINTOS COMPONENTES Y
DISPOSITIVOS DE HARDHAR.
 TIPOS:
 Conectores internos: conecta elementos internos.

 Conectores internos: conecta periféricos externos.

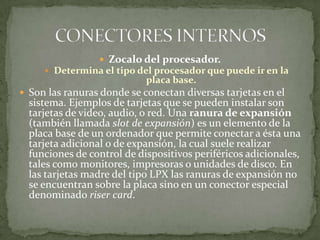

3.  Zocalo del procesador.
 Determina el tipo del procesador que puede ir en la
placa base.
 Son las ranuras donde se conectan diversas tarjetas en el
sistema. Ejemplos de tarjetas que se pueden instalar son
tarjetas de video, audio, o red. Una ranura de expansión
(también llamada slot de expansión) es un elemento de la
placa base de un ordenador que permite conectar a ésta una
tarjeta adicional o de expansión, la cual suele realizar
funciones de control de dispositivos periféricos adicionales,
tales como monitores, impresoras o unidades de disco. En
las tarjetas madre del tipo LPX las ranuras de expansión no
se encuentran sobre la placa sino en un conector especial
denominado riser card.

5.  zócalo del microprocesador es donde se coloca el
microprocesador en la placa base. Existen varios
tipos de zócalos, que se muestran a continuación:

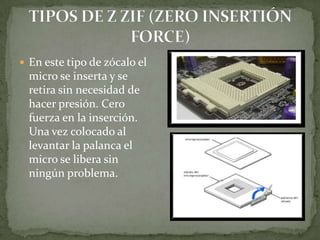

6.  En este tipo de zócalo el
micro se inserta y se
retira sin necesidad de
hacer presión. Cero
fuerza en la inserción.
Una vez colocado al
levantar la palanca el
micro se libera sin
ningún problema.

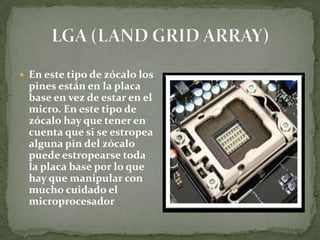

7.  En este tipo de zócalo los
pines están en la placa
base en vez de estar en el
micro. En este tipo de
zócalo hay que tener en
cuenta que si se estropea
alguna pin del zócalo
puede estropearse toda
la placa base por lo que
hay que manipular con
mucho cuidado el
microprocesador

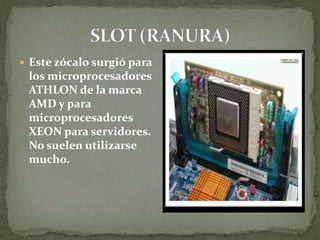

8.  Este zócalo surgió para
los microprocesadores
ATHLON de la marca
AMD y para
microprocesadores
XEON para servidores.
No suelen utilizarse
mucho.

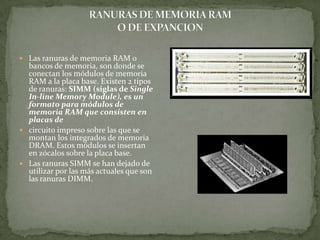

9.  Las ranuras de memoria RAM o
bancos de memoria, son donde se
conectan los módulos de memoria
RAM a la placa base. Existen 2 tipos
de ranuras: SIMM (siglas de Single
In-line Memory Module), es un
formato para módulos de
memoria RAM que consisten en
placas de
 circuito impreso sobre las que se
montan los integrados de memoria
DRAM. Estos módulos se insertan
en zócalos sobre la placa base.
 Las ranuras SIMM se han dejado de
utilizar por las más actuales que son
las ranuras DIMM.

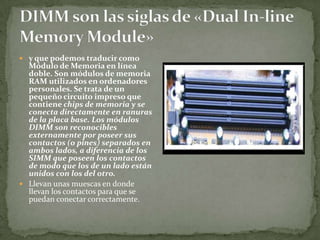

10.  y que podemos traducir como
Módulo de Memoria en línea
doble. Son módulos de memoria
RAM utilizados en ordenadores
personales. Se trata de un
pequeño circuito impreso que
contiene chips de memoria y se
conecta directamente en ranuras
de la placa base. Los módulos
DIMM son reconocibles
externamente por poseer sus
contactos (o pines) separados en
ambos lados, a diferencia de los
SIMM que poseen los contactos
de modo que los de un lado están
unidos con los del otro.
 Llevan unas muescas en donde
llevan los contactos para que se
puedan conectar correctamente.

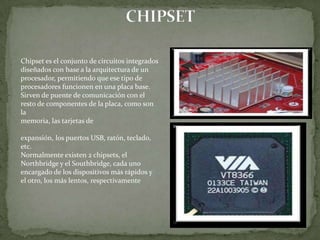

11. Chipset es el conjunto de circuitos integrados
diseñados con base a la arquitectura de un
procesador, permitiendo que ese tipo de
procesadores funcionen en una placa base.
Sirven de puente de comunicación con el
resto de componentes de la placa, como son
la
memoria, las tarjetas de
expansión, los puertos USB, ratón, teclado,
etc.
Normalmente existen 2 chipsets, el
Northbridge y el Southbridge, cada uno
encargado de los dispositivos más rápidos y
el otro, los más lentos, respectivamente

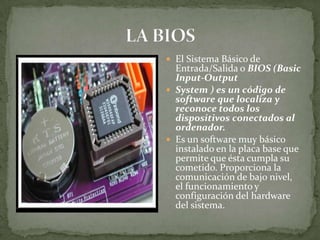

12.  El Sistema Básico de
Entrada/Salida o BIOS (Basic
Input-Output
 System ) es un código de
software que localiza y
reconoce todos los
dispositivos conectados al
ordenador.
 Es un software muy básico
instalado en la placa base que
permite que ésta cumpla su
cometido. Proporciona la
comunicación de bajo nivel,
el funcionamiento y
configuración del hardware
del sistema.

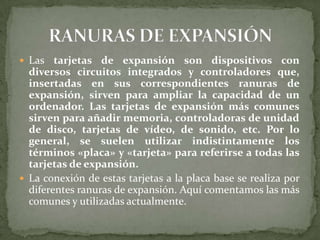

13.  Las tarjetas de expansión son dispositivos con
diversos circuitos integrados y controladores que,
insertadas en sus correspondientes ranuras de
expansión, sirven para ampliar la capacidad de un
ordenador. Las tarjetas de expansión más comunes
sirven para añadir memoria, controladoras de unidad
de disco, tarjetas de vídeo, de sonido, etc. Por lo
general, se suelen utilizar indistintamente los
términos «placa» y «tarjeta» para referirse a todas las
tarjetas de expansión.
 La conexión de estas tarjetas a la placa base se realiza por
diferentes ranuras de expansión. Aquí comentamos las más
comunes y utilizadas actualmente.

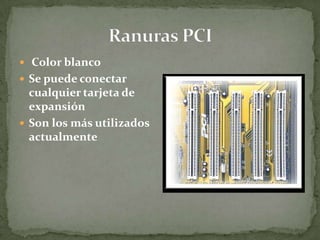

14.  Color blanco
 Se puede conectar
cualquier tarjeta de
expansión
 Son los más utilizados
actualmente

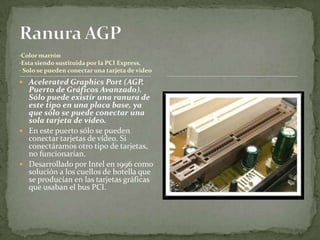

15. •Color marrón
•Esta siendo sustituida por la PCI Express.
• Solo se pueden conectar una tarjeta de video
 Acelerated Graphics Port (AGP,
Puerto de Gráficos Avanzado).
Sólo puede existir una ranura de
este tipo en una placa base, ya
que sólo se puede conectar una
sola tarjeta de video.
 En este puerto sólo se pueden
conectar tarjetas de vídeo. Si
conectáramos otro tipo de tarjetas,
no funcionarían.
 Desarrollado por Intel en 1996 como
solución a los cuellos de botella que
se producían en las tarjetas gráficas
que usaban el bus PCI.

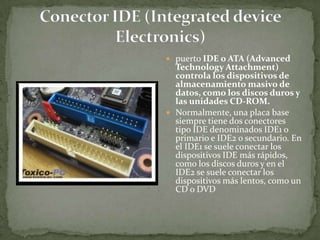

16.  puerto IDE o ATA (Advanced
Technology Attachment)
controla los dispositivos de
almacenamiento masivo de
datos, como los discos duros y
las unidades CD-ROM.
 Normalmente, una placa base
siempre tiene dos conectores
tipo IDE denominados IDE1 o
primario e IDE2 o secundario. En
el IDE1 se suele conectar los
dispositivos IDE más rápidos,
como los discos duros y en el
IDE2 se suele conectar los
dispositivos más lentos, como un
CD o DVD

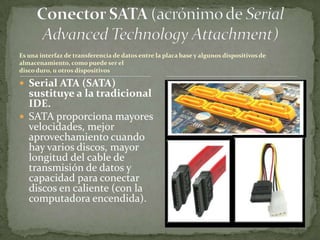

17. Es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de
almacenamiento, como puede ser el
disco duro, u otros dispositivos
 Serial ATA (SATA)
sustituye a la tradicional
IDE.
 SATA proporciona mayores
velocidades, mejor
aprovechamiento cuando
hay varios discos, mayor
longitud del cable de
transmisión de datos y
capacidad para conectar
discos en caliente (con la
computadora encendida).

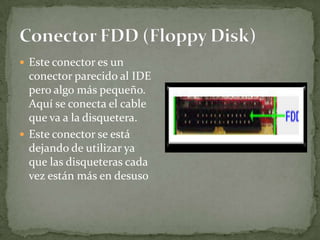

18.  Este conector es un
conector parecido al IDE
pero algo más pequeño.
Aquí se conecta el cable
que va a la disquetera.
 Este conector se está
dejando de utilizar ya
que las disqueteras cada
vez están más en desuso

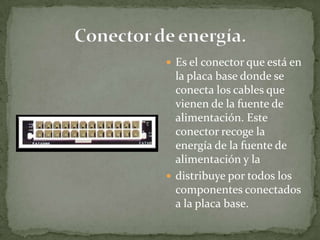

19.  Es el conector que está en
la placa base donde se
conecta los cables que
vienen de la fuente de
alimentación. Este
conector recoge la
energía de la fuente de
alimentación y la
 distribuye por todos los
componentes conectados
a la placa base.
