Este documento describe diferentes puertos y conectores utilizados para conectar periféricos a una computadora, incluyendo el puerto PS/2 para teclado y mouse, el puerto USB universal para una variedad de dispositivos, el puerto serie para mouse, el puerto paralelo para impresoras, el puerto de red ethernet RJ45, y puertos de video como VGA, DVI y HDMI. También describe los puertos de audio para micrófono, línea de entrada y salida.

1. Permiten el intercambio de
información entre los periféricos y
la PC
Manuel de Jesús Hernández Monrroy

2. Conector Ps/2
Puerto USB
Puerto serie
Puerto paralelo
Puerto fireware
Puerto VGA
Puerto HDMI
Conector ethernet
Conector DVI
Puerto de audio

3. La motherboard dispone de
dos puertos de este tipo,
que se emplean para
conectar el mouse (conector
verde) y el teclado
(conector morado). Ambos
son hembras y cada uno
cuenta con 6 pines
Índice

4. Puerto universal que
permite conectar en un
mismo lugar dispositivos
como webcam, impresora,
escáner o pendrive,
transmiten energía eléctrica
al dispositivo conectado,
evitando el uso de un cable
adicional para conectarlo a
la corriente. Tiene
capacidad plug & play.
Índice

5. Se utiliza
principalmente en la
conexión del mouse,
envía información a un
byte a la vez. A los
puertos centrales se les
conoce como puertos
com.
Índice

6. Este puerto es muy
utilizado para
impresoras y es
conocido como LPT1 o
LTP2, envía información
a través de 8 cables
paralelos.
Índice

7. Este conector es un
estándar multiplataforma
para la entrada y salida de
datos en serie a gran
velocidad. En general se
usa para conectar a
dispositivos digitales, como
videocámaras y cámaras de
fotos. Hay de dos tamaños,
el firewire con 6 pines y el
minifirewire con 4 pines.
Índice

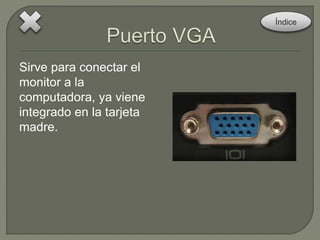

8. Sirve para conectar el
monitor a la
computadora, ya viene
integrado en la tarjeta
madre.
Índice

9. Es el mas utilizado para
conectar televisiones de
plasma, LCD y LED que
admiten imagen de alta
definición y algunos
monitores para
computadora de ultima
generación. Los hay de dos
tipos:
El estándar de tipo A con 19
pines y el B con 29 pines.
Índice

10. Es un estándar de
redes de área local para
computadoras con
acceso al medio por
contienda CSMA/CD. El
conector más común es
el RJ45 con cuatro
pares de hilos
trenzados, que se usa
para conectar redes de
área local.
Índice

11. Es un conector de video
diseñado para maximizar la
calidad visual de los
monitores digitales, sustito
del puerto VGA. Transmite
señal de video en alta
definición, se utiliza sobre
todo para conectar
monitores de pantalla plana
LCD, y plasma, a la tarjeta
grafica de un ordenador.
Índice

12. Un puerto de audio permite
conectar dispositivos de audio a
la computadora. Esta compuesto
por los siguientes conectores:
 Entrada de micrófono: permite
conectar un micrófono y es
color rosa.
 Entrada de línea: sirve para
conectar con una fuente de
sonido externa, como un
sistema de alta fidelidad y es
de color azul.
 Salida de línea: permite
conectar unos altavoces o
unos auriculares y es de color
verde.
Índice
