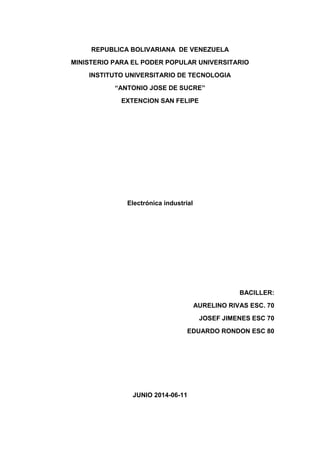

1. REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO PARA EL PODER POPULAR UNIVERSITARIO
INSTITUTO UNIVERSITARIO DE TECNOLOGIA
“ANTONIO JOSE DE SUCRE”
EXTENCION SAN FELIPE
Electrónica industrial
BACILLER:
AURELINO RIVAS ESC. 70
JOSEF JIMENES ESC 70
EDUARDO RONDON ESC 80
JUNIO 2014-06-11

2. Tiristor
El termino tiristor proviene de la palabra de la palabra griego “puerta” funciona
como una especie de interruptor del control electrónico y se emplean
precisamente para capturar grandes corrientes de cargas de les motores
CURVA CARACTERÍSTICA DEL TIRISTOR
Las aplicaciones de los tiristores se enfocan más a la electrónica industrial,
pues controlan grandes cantidades de corriente y voltaje. Sin embargo, también
los podemos encontrar en los llamados "dimmer" (que son controles de
iluminación para lámparas incandescentes), en el control de la potencia de una
batidora de mano y hasta en el encendido de algunos dispositivos electrónicos.
Inversa que, si se aplica, puede provocar la destrucción del elemento.
La curva característica típica de un tiristor representándose la corriente en
función de la diferencia de tensión ánodo-cátodo. Cuando es nula la tensión lo
es también la corriente Al crecer la tensión en sentido directo se la designará
como ,que provoca el encendido; el tiristor se hace entonces conductor y cae la
tensión ánodo-cátodo mientras aumenta la corriente.
Tiristores
Es un interruptor electrónico además es una Pieza fundamental de la
electrónica de potencia ya que es fundamental en nuestros días ya que a
medida de que el tiempo pasa a evolucionado y es un dispositivo
semiconductor que utiliza mayormente en los circuitos de potencia eléctrica
Están formados por cuatro capas ya sea pnp o npn al igual que los transistores
existen de dos tipos, existen tres estados del tiristor en conducción bloqueó
con polarización inverso. Bloqueo de polarización directa directa. Es estado de
encendido el tiristor el pasaje de corte al conducción es irreversible debido a su
naturaleza de realimentación positiva en ambiente de sitios rugosos por
presencia de interferencias electromagnéticas que puede producir la energía
necesario produciendo un disparo indeseables esto es decir cundo el tiristor
esta en condición de alta frecuencia afecta nuestros dispositivos y se pueden
disparar automáticamente

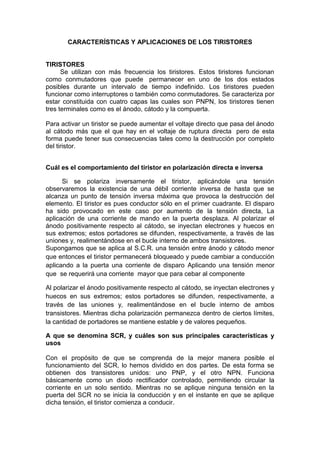

3. CARACTERÍSTICAS Y APLICACIONES DE LOS TIRISTORES
TIRISTORES
Se utilizan con más frecuencia los tiristores. Estos tiristores funcionan
como conmutadores que puede permanecer en uno de los dos estados
posibles durante un intervalo de tiempo indefinido. Los tiristores pueden
funcionar como interruptores o también como conmutadores. Se caracteriza por
estar constituida con cuatro capas las cuales son PNPN, los tiristores tienen
tres terminales como es el ánodo, cátodo y la compuerta.
Para activar un tiristor se puede aumentar el voltaje directo que pasa del ánodo
al cátodo más que el que hay en el voltaje de ruptura directa pero de esta
forma puede tener sus consecuencias tales como la destrucción por completo
del tiristor.
Cuál es el comportamiento del tiristor en polarización directa e inversa
Si se polariza inversamente el tiristor, aplicándole una tensión
observaremos la existencia de una débil corriente inversa de hasta que se
alcanza un punto de tensión inversa máxima que provoca la destrucción del
elemento. El tiristor es pues conductor sólo en el primer cuadrante. El disparo
ha sido provocado en este caso por aumento de la tensión directa, La
aplicación de una corriente de mando en la puerta desplaza. Al polarizar el
ánodo positivamente respecto al cátodo, se inyectan electrones y huecos en
sus extremos; estos portadores se difunden, respectivamente, a través de las
uniones y, realimentándose en el bucle interno de ambos transistores.
Supongamos que se aplica al S.C.R. una tensión entre ánodo y cátodo menor
que entonces el tiristor permanecerá bloqueado y puede cambiar a conducción
aplicando a la puerta una corriente de disparo Aplicando una tensión menor
que se requerirá una corriente mayor que para cebar al componente
Al polarizar el ánodo positivamente respecto al cátodo, se inyectan electrones y
huecos en sus extremos; estos portadores se difunden, respectivamente, a
través de las uniones y, realimentándose en el bucle interno de ambos
transistores. Mientras dicha polarización permanezca dentro de ciertos límites,
la cantidad de portadores se mantiene estable y de valores pequeños.
A que se denomina SCR, y cuáles son sus principales características y
usos
Con el propósito de que se comprenda de la mejor manera posible el
funcionamiento del SCR, lo hemos dividido en dos partes. De esta forma se
obtienen dos transistores unidos: uno PNP, y el otro NPN. Funciona
básicamente como un diodo rectificador controlado, permitiendo circular la
corriente en un solo sentido. Mientras no se aplique ninguna tensión en la
puerta del SCR no se inicia la conducción y en el instante en que se aplique
dicha tensión, el tiristor comienza a conducir.

4. Característica q tiene el SCR es que depende de la magnitud de la corriente
aplicada a la puerta y tiene una forma parecida a la del tercer cuadrante pero
con la diferencia de que esta con una tensión de bloqueo directo. Este tipo de
tiristores por lo general opera a la frecuencia de línea, y se desactiva por
conmutación natural. El tiempo de desactivación es de 50 a 100 µs. Los
tiristores de control de fase se usan en aplicaciones de conmutación de alta
velocidad o también conocida como conmutación forzada. Para los tiristores.
A que se denomina DIAC, y cuáles son sus principales características y
uso
Es un semiconductor de dos conexiones su voltaje máximo es de 30, su
comportamiento es parecido a una lámpara de neón. Es importante saber, que
existen dos tipos de DIAC el de tres capas y el de cuatro capas,
Una de sus características es que actúa como interruptor bidireccional el
cual se activa cuando el voltaje esta entre 20 y 36 volts según la referencia.se
usa frecuentemente para disparar TRIAC otra clase de tiristor.
Unos de los principales uso es que conduce la corriente sólo tras haberse
superado su tensión de disparo, y mientras la corriente circulante no sea
inferior al valor característico para ese dispositivo.
A que se denomina TRIAC, y cuáles son sus principales características y
usos
El triac sólo se utiliza en corriente alterna y al igual que el tiristor, se dispara por
la compuerta. Como el triac funciona en corriente alterna, habrá una parte de la
onda que será positiva y otra negativa. La parte positiva de la pasará por el
triac siempre y cuando haya habido una señal de disparo en la compuerta, de
esta manera la corriente circulará de arriba hacia abajo pasará por el tiristor
que apunta hacia abajo, de igual manera. La parte negativa de la pasará por el
triac siempre y cuando haya habido una señal de disparo en la compuerta, de
esta manera la corriente circulará de abajo hacia arriba pasará por el tiristor
que apunta hacia arriba
Características del triac
El punto VBD es el punto por el cual el dispositivo pasa de una resistencia alta
a una resistencia baja y la corriente, a través del Triac, crece con un pequeño
cambio en la tensión entre los ánodos. El Triac permanece en estado ON hasta
que la corriente disminuye por debajo de la corriente de mantenimiento IH. Esto
se realiza por medio de la disminución de la tensión de la fuente
El mismo proceso ocurre con respecto al tercer cuadrante, cuando la tensión
en el ánodo MT2 es negativa con respecto al ánodo MT1 y obtenemos la
característica invertida. Por esto es un componente simétrico en cuanto a
conducción y estado de bloqueo se refiere, pues la característica en el
cuadrante I de la curva es igual

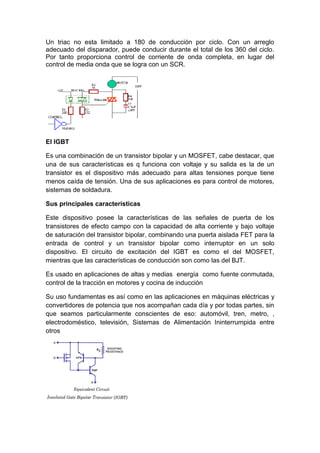

5. Un triac no esta limitado a 180 de conducción por ciclo. Con un arreglo
adecuado del disparador, puede conducir durante el total de los 360 del ciclo.
Por tanto proporciona control de corriente de onda completa, en lugar del
control de media onda que se logra con un SCR.
El IGBT
Es una combinación de un transistor bipolar y un MOSFET, cabe destacar, que
una de sus características es q funciona con voltaje y su salida es la de un
transistor es el dispositivo más adecuado para altas tensiones porque tiene
menos caída de tensión. Una de sus aplicaciones es para control de motores,
sistemas de soldadura.
Sus principales características
Este dispositivo posee la características de las señales de puerta de los
transistores de efecto campo con la capacidad de alta corriente y bajo voltaje
de saturación del transistor bipolar, combinando una puerta aislada FET para la
entrada de control y un transistor bipolar como interruptor en un solo
dispositivo. El circuito de excitación del IGBT es como el del MOSFET,
mientras que las características de conducción son como las del BJT.
Es usado en aplicaciones de altas y medias energía como fuente conmutada,
control de la tracción en motores y cocina de inducción
Su uso fundamentas es así como en las aplicaciones en máquinas eléctricas y
convertidores de potencia que nos acompañan cada día y por todas partes, sin
que seamos particularmente conscientes de eso: automóvil, tren, metro, ,
electrodoméstico, televisión, Sistemas de Alimentación Ininterrumpida entre
otros

6. SEMICONDUCTORES DE POTENCIA CARACTERISTICAS
Scr
Permiten circular la corriente en un
solo sentido. Mientras no se aplique
ninguna tensión en la puerta del
SCR no se inicia la conducción y en
el instante en que se aplique dicha
tensión, el tiristor comienza a
conducir
Tiristores
La característica más importante del
tiristor, es que, una vez aplicado el
voltaje de disparo, conduce
electricidad de manera indefinida
aunque ya hubiera desaparecido
Diac
La mayoría de los DIAC tienen una
tensión de disparo de alrededor de
30 V. En este sentido, su
comportamiento es similar a una
lámpara de neón y Los DIAC son
una clase de tiristor, y se usan
normalmente para disparar los triac
Triac
Su versatilidad lo hace ideal para el
control de corrientes alternas
además Su estructura interna se
asemeja en cierto modo a la
disposición que formarían dos SCR
en direcciones opuestas.
IGBT Tiene la capacidad de manejo de
corriente de un bipolar pero no
requiere de la corriente de base
para mantenerse en conducción. Sin
embargo las corrientes transitorias
de conmutación de la base pueden
ser igualmente altas
