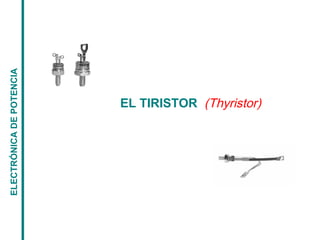

1. EL TIRISTOR (Thyristor)
ELECTRÓNICADEPOTENCIA

2. EL TIRISTORELECTRÓNICADEPOTENCIA

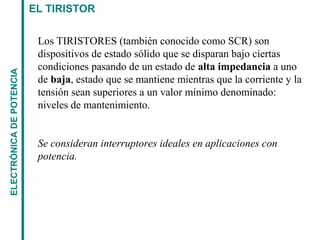

Los TIRISTORES (también conocido como SCR) son
dispositivos de estado sólido que se disparan bajo ciertas
condiciones pasando de un estado de alta impedancia a uno
de baja, estado que se mantiene mientras que la corriente y la
tensión sean superiores a un valor mínimo denominado:
niveles de mantenimiento.
Se consideran interruptores ideales en aplicaciones con
potencia.

3. EL TIRISTORELECTRÓNICADEPOTENCIA

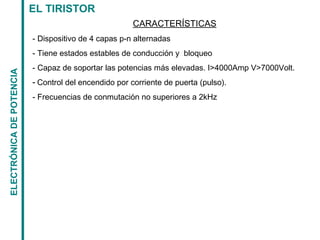

CARACTERÍSTICAS
- Dispositivo de 4 capas p-n alternadas
- Tiene estados estables de conducción y bloqueo
- Capaz de soportar las potencias más elevadas. I>4000Amp V>7000Volt.
- Control del encendido por corriente de puerta (pulso).
- Frecuencias de conmutación no superiores a 2kHz

4. EL TIRISTORELECTRÓNICADEPOTENCIA

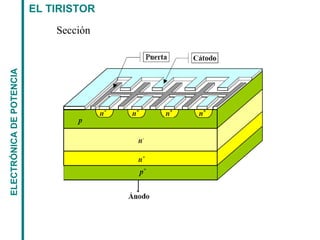

Sección

5. EL TIRISTORELECTRÓNICADEPOTENCIA

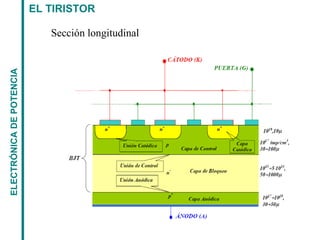

Sección longitudinal

6. EL TIRISTORELECTRÓNICADEPOTENCIA
Símbolo y circuitos equivalentes

7. EL TIRISTORELECTRÓNICADEPOTENCIA

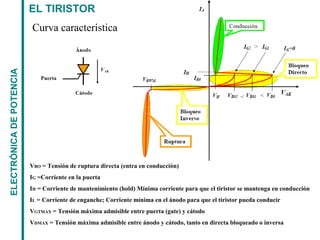

Curva característica
VBO = Tensión de ruptura directa (entra en conducción)
IG =Corriente en la puerta
IH = Corriente de mantenimiento (hold) Mínima corriente para que el tiristor se mantenga en conducción
IL = Corriente de enganche; Corriente mínima en el ánodo para que el tiristor pueda conducir
VGTMAX = Tensión máxima admisible entre puerta (gate) y cátodo
VDMAX = Tensión máxima admisible entre ánodo y cátodo, tanto en directa bloqueado o inversa

8. EL TIRISTORELECTRÓNICADEPOTENCIA

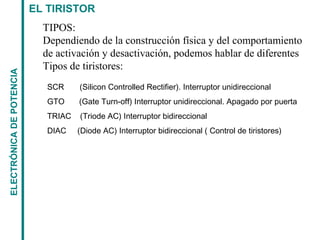

SCR (Silicon Controlled Rectifier). Interruptor unidireccional
GTO (Gate Turn-off) Interruptor unidireccional. Apagado por puerta
TRIAC (Triode AC) Interruptor bidireccional
DIAC (Diode AC) Interruptor bidireccional ( Control de tiristores)
TIPOS:
Dependiendo de la construcción física y del comportamiento
de activación y desactivación, podemos hablar de diferentes
Tipos de tiristores:

9. EL TIRISTORELECTRÓNICADEPOTENCIA

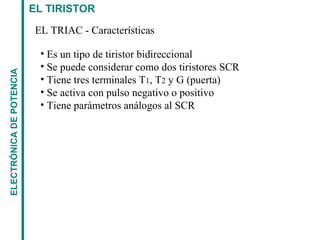

EL TRIAC - Características
• Es un tipo de tiristor bidireccional
• Se puede considerar como dos tiristores SCR
• Tiene tres terminales T1, T2 y G (puerta)
• Se activa con pulso negativo o positivo
• Tiene parámetros análogos al SCR

10. EL TIRISTORELECTRÓNICADEPOTENCIA

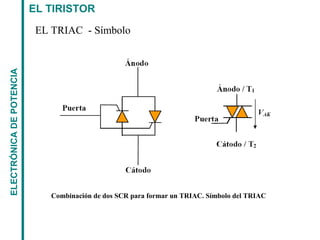

EL TRIAC - Símbolo
Combinación de dos SCR para formar un TRIAC. Símbolo del TRIAC

11. EL TIRISTORELECTRÓNICADEPOTENCIA
EL TRIAC - Estructura interna

12. EL TIRISTORELECTRÓNICADEPOTENCIA

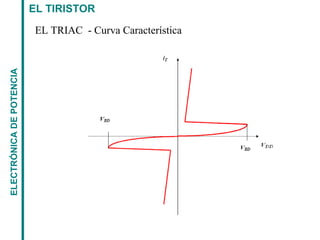

EL TRIAC - Curva Característica

13. EL TIRISTORELECTRÓNICADEPOTENCIA

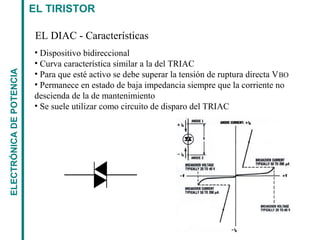

EL DIAC - Características
• Dispositivo bidireccional
• Curva característica similar a la del TRIAC
• Para que esté activo se debe superar la tensión de ruptura directa VBO
• Permanece en estado de baja impedancia siempre que la corriente no
descienda de la de mantenimiento
• Se suele utilizar como circuito de disparo del TRIAC

14. EL TIRISTORELECTRÓNICADEPOTENCIA

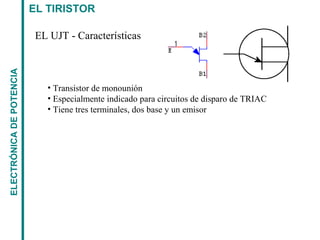

EL UJT - Características
• Transistor de monounión
• Especialmente indicado para circuitos de disparo de TRIAC
• Tiene tres terminales, dos base y un emisor

15. EL TIRISTORELECTRÓNICADEPOTENCIA

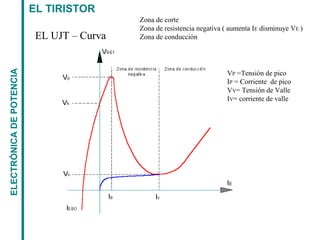

VP =Tensión de pico
IP = Corriente de pico
VV= Tensión de Valle
IV= corriente de valle
EL UJT – Curva
Zona de corte
Zona de resistencia negativa ( aumenta IE disminuye VE )
Zona de conducción

16. EL TIRISTORELECTRÓNICADEPOTENCIA

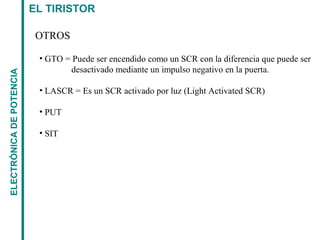

OTROS
• GTO = Puede ser encendido como un SCR con la diferencia que puede ser
desactivado mediante un impulso negativo en la puerta.
• LASCR = Es un SCR activado por luz (Light Activated SCR)
• PUT
• SIT

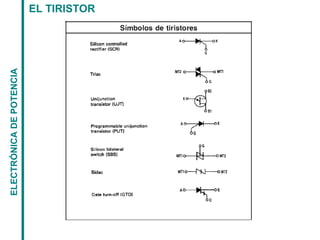

17. EL TIRISTORELECTRÓNICADEPOTENCIA
