El documento presenta una introducción a la lógica difusa y su implementación en MATLAB. Explica conceptos clave como conjuntos difusos, funciones de membrecía, operaciones difusas, reglas difusas, inferencia difusa y defuzzificación. Además, describe las herramientas de MATLAB como funciones de línea de comando y bloques de Simulink que permiten modelar sistemas de control difuso.

1. TOOLBOX: FUZZY LOGIC EN
MATLAB
DANIEL MUÑOZ
MAURICIO BARROS
ALBERTO REDONDO
UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014

2. LÓGICA DIFUSA

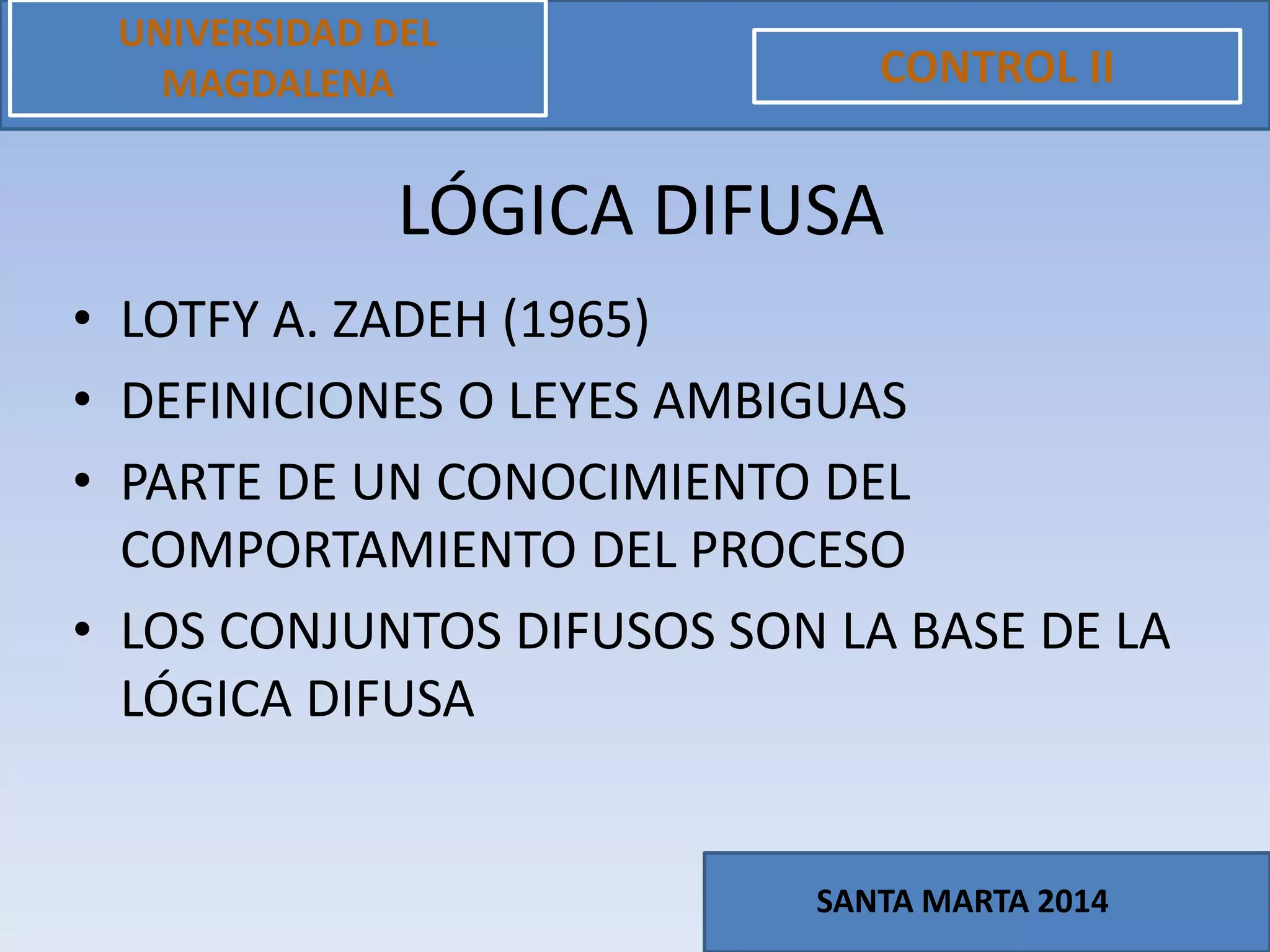

• LOTFY A. ZADEH (1965)
• DEFINICIONES O LEYES AMBIGUAS
• PARTE DE UN CONOCIMIENTO DEL
COMPORTAMIENTO DEL PROCESO
• LOS CONJUNTOS DIFUSOS SON LA BASE DE LA
LÓGICA DIFUSA
UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014

3. LÓGICA DIFUSA

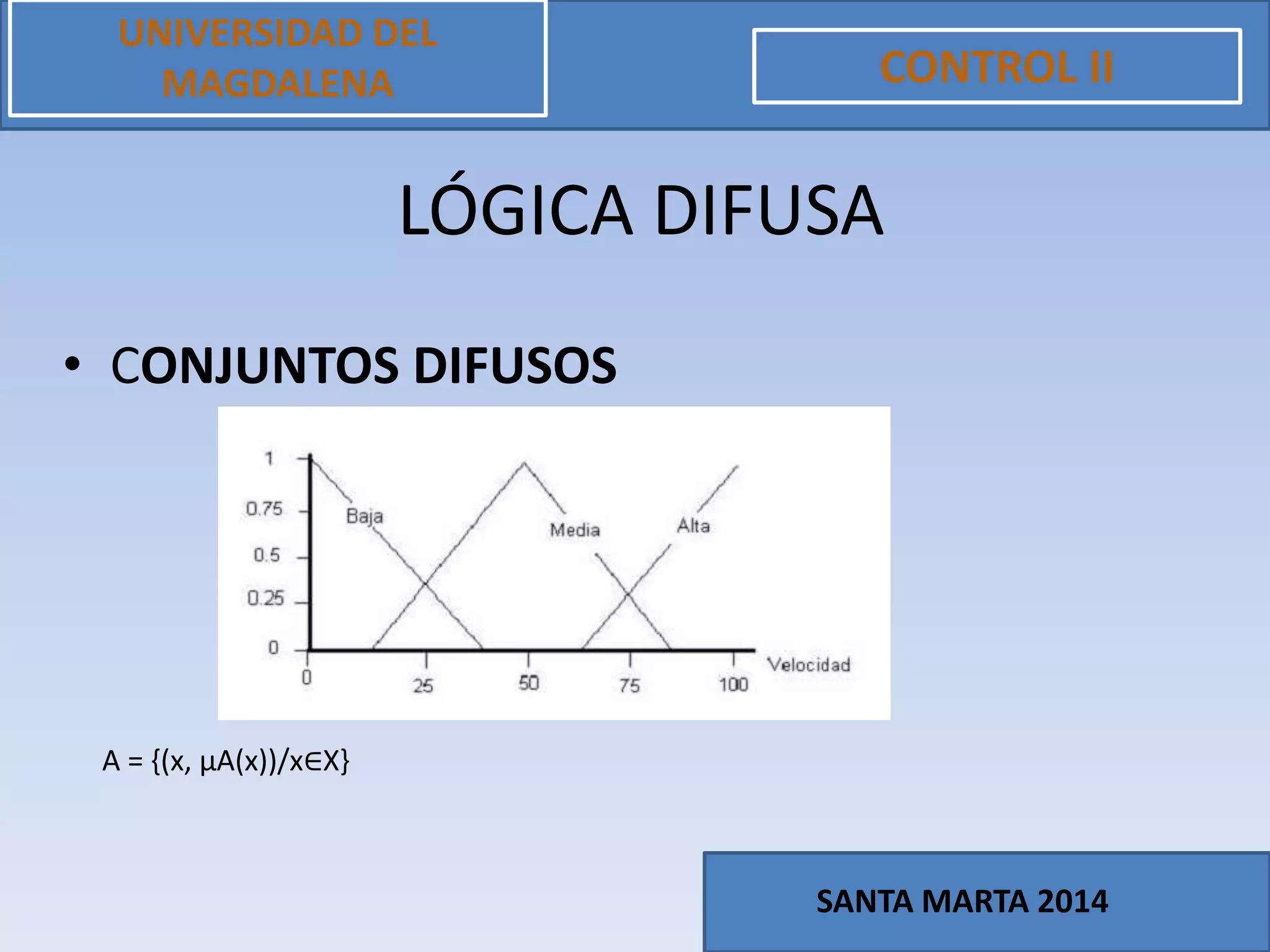

• CONJUNTOS DIFUSOS
UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014
A = {(x, µA(x))/x∈X}

4. UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014
LÓGICA DIFUSA

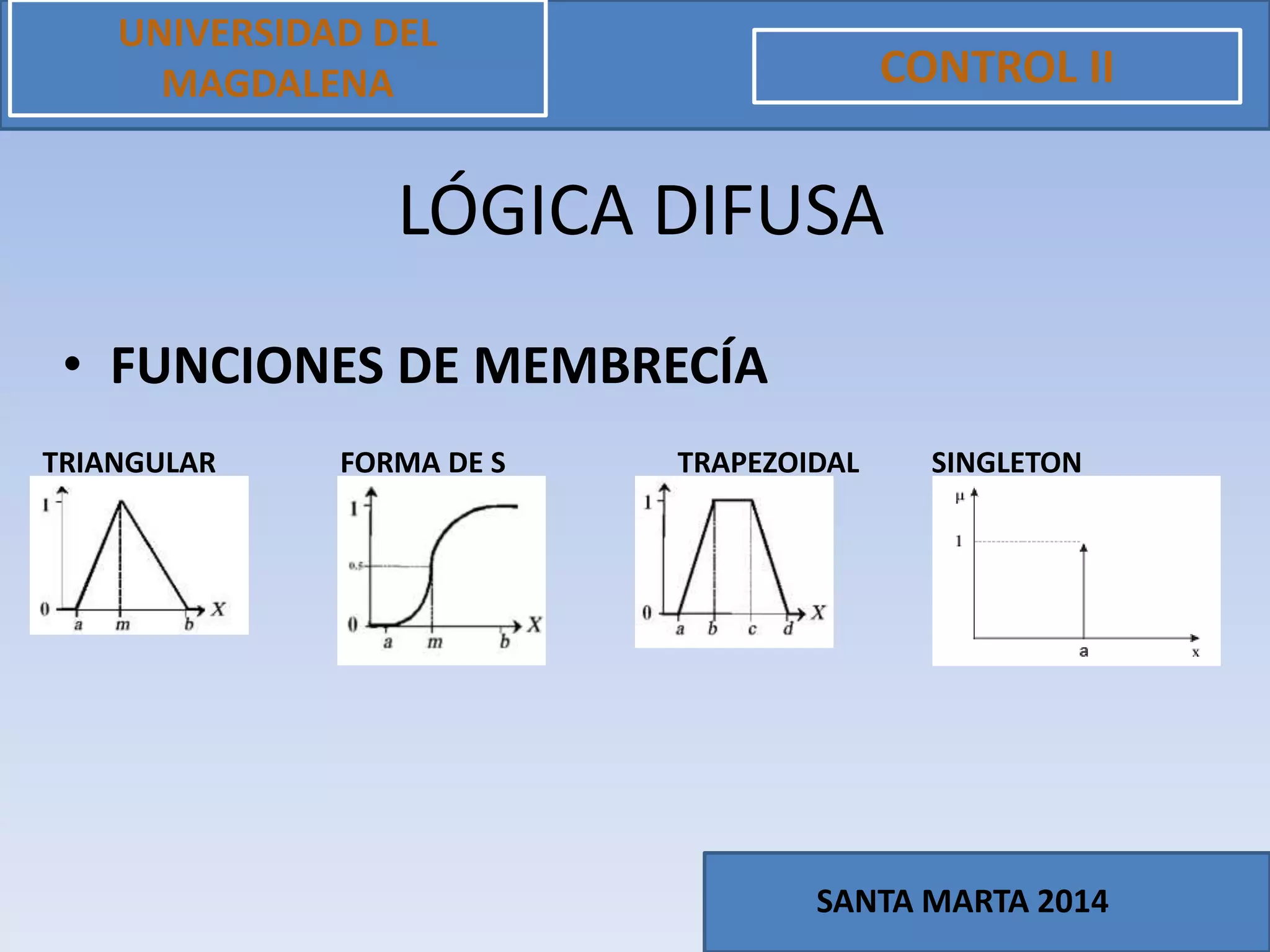

• FUNCIONES DE MEMBRECÍA
TRIANGULAR FORMA DE S TRAPEZOIDAL SINGLETON

5. UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014
LÓGICA DIFUSA

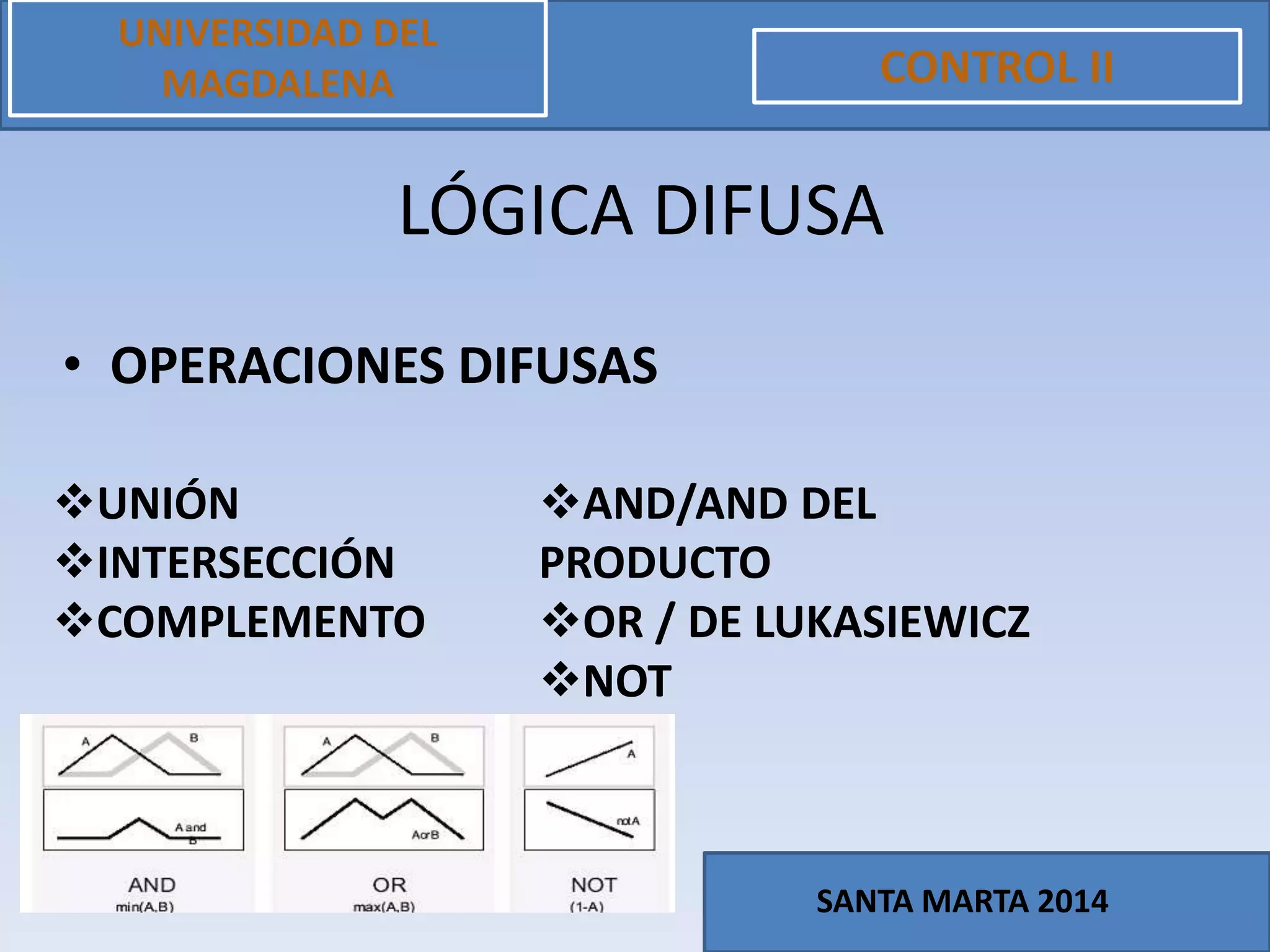

• OPERACIONES DIFUSAS
UNIÓN
INTERSECCIÓN
COMPLEMENTO
AND/AND DEL
PRODUCTO
OR / DE LUKASIEWICZ
NOT

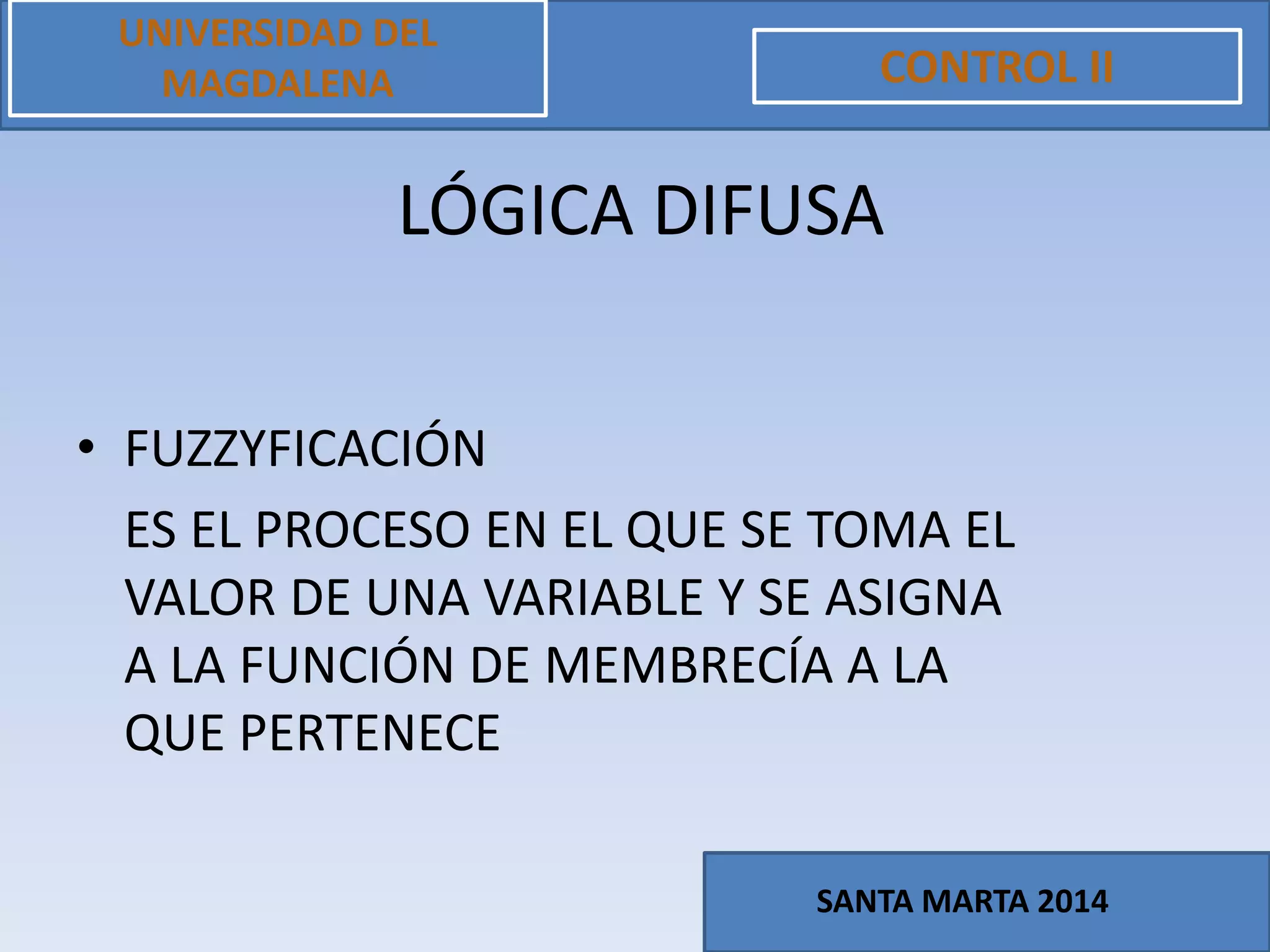

6. • FUZZYFICACIÓN
ES EL PROCESO EN EL QUE SE TOMA EL
VALOR DE UNA VARIABLE Y SE ASIGNA
A LA FUNCIÓN DE MEMBRECÍA A LA
QUE PERTENECE
UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014
LÓGICA DIFUSA

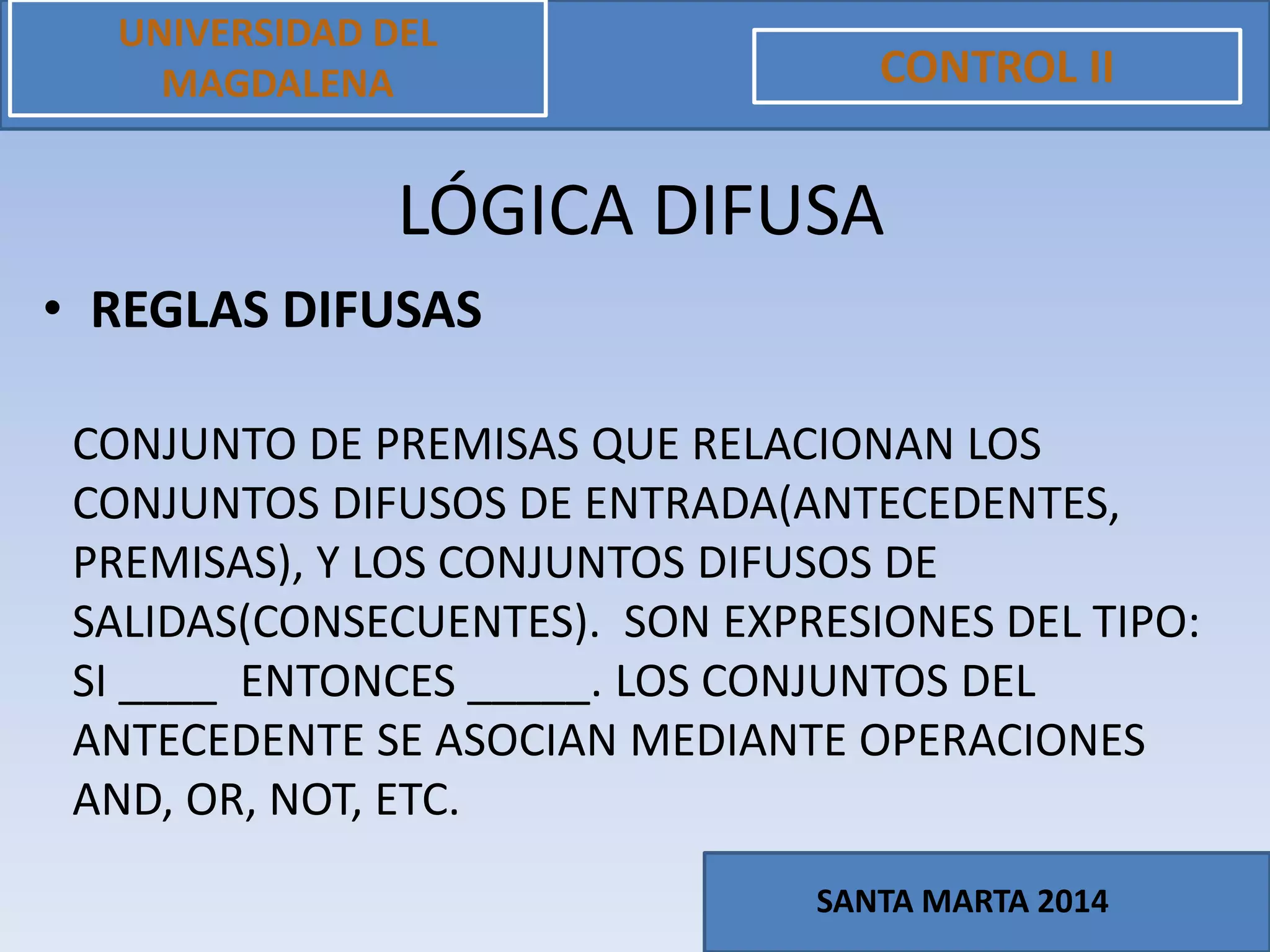

7. • REGLAS DIFUSAS
UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014
LÓGICA DIFUSA
CONJUNTO DE PREMISAS QUE RELACIONAN LOS
CONJUNTOS DIFUSOS DE ENTRADA(ANTECEDENTES,
PREMISAS), Y LOS CONJUNTOS DIFUSOS DE
SALIDAS(CONSECUENTES). SON EXPRESIONES DEL TIPO:
SI ____ ENTONCES _____. LOS CONJUNTOS DEL
ANTECEDENTE SE ASOCIAN MEDIANTE OPERACIONES
AND, OR, NOT, ETC.

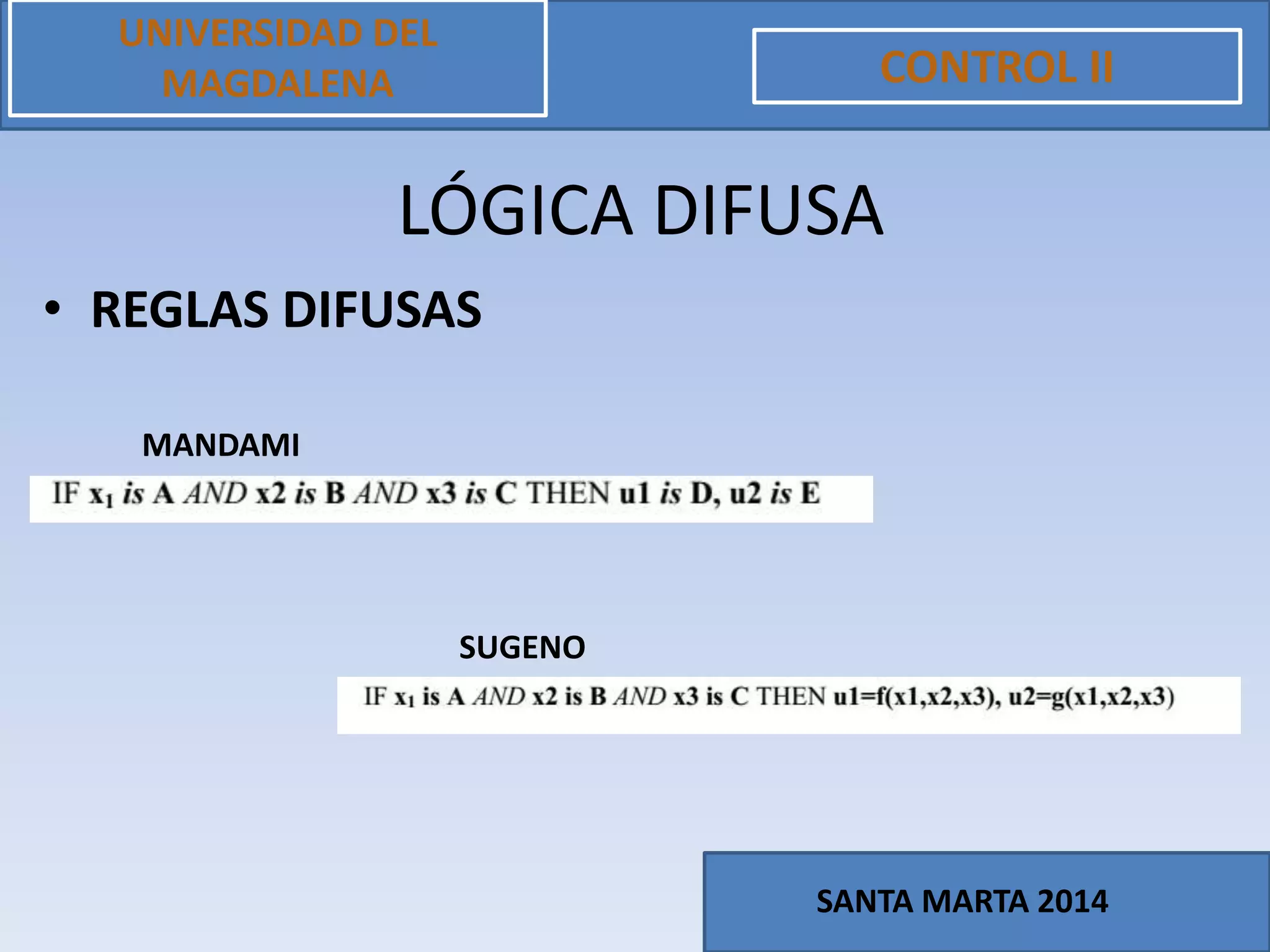

8. • REGLAS DIFUSAS
UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014
LÓGICA DIFUSA
MANDAMI
SUGENO

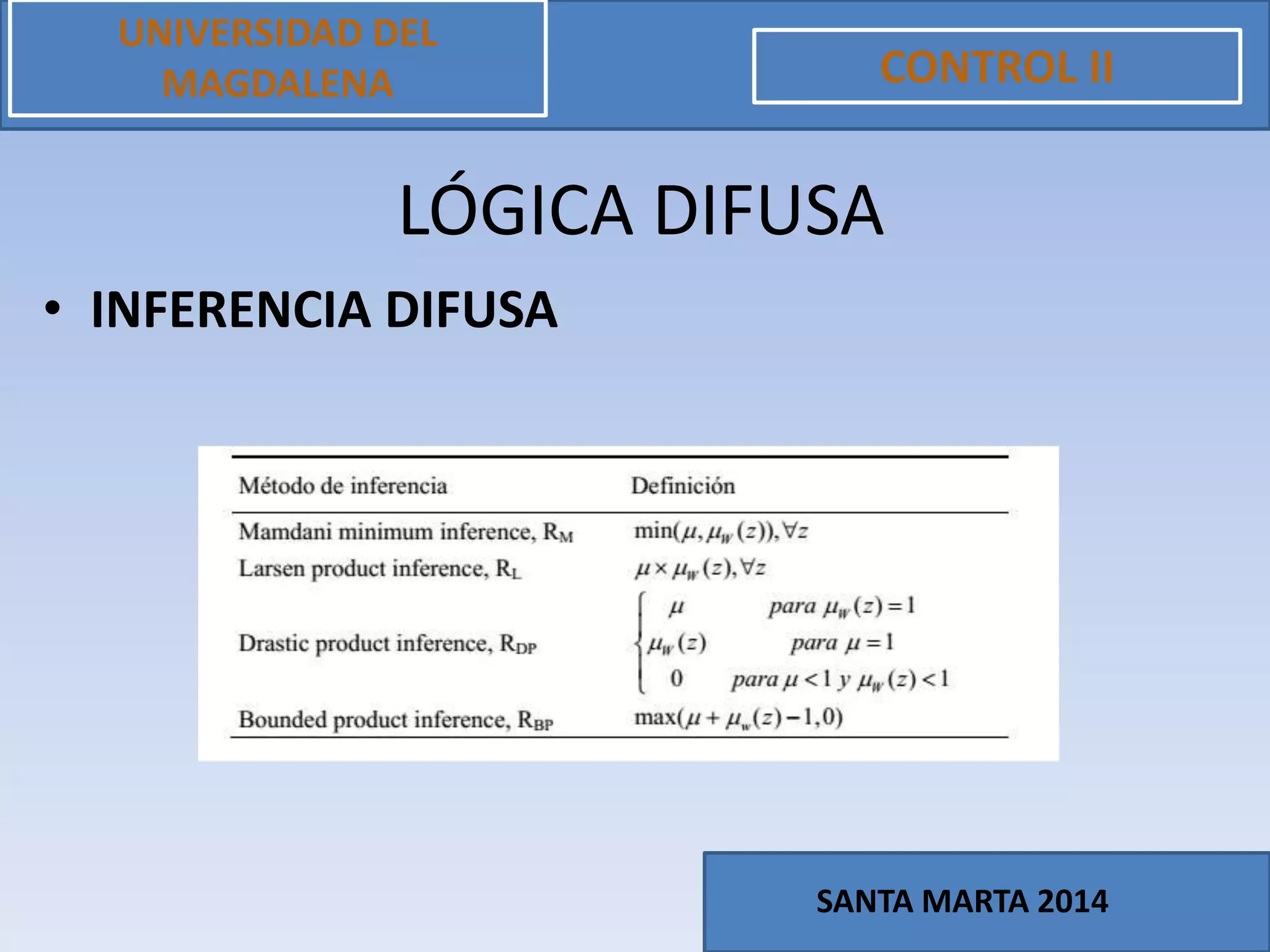

9. • INFERENCIA DIFUSA
UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014
LÓGICA DIFUSA

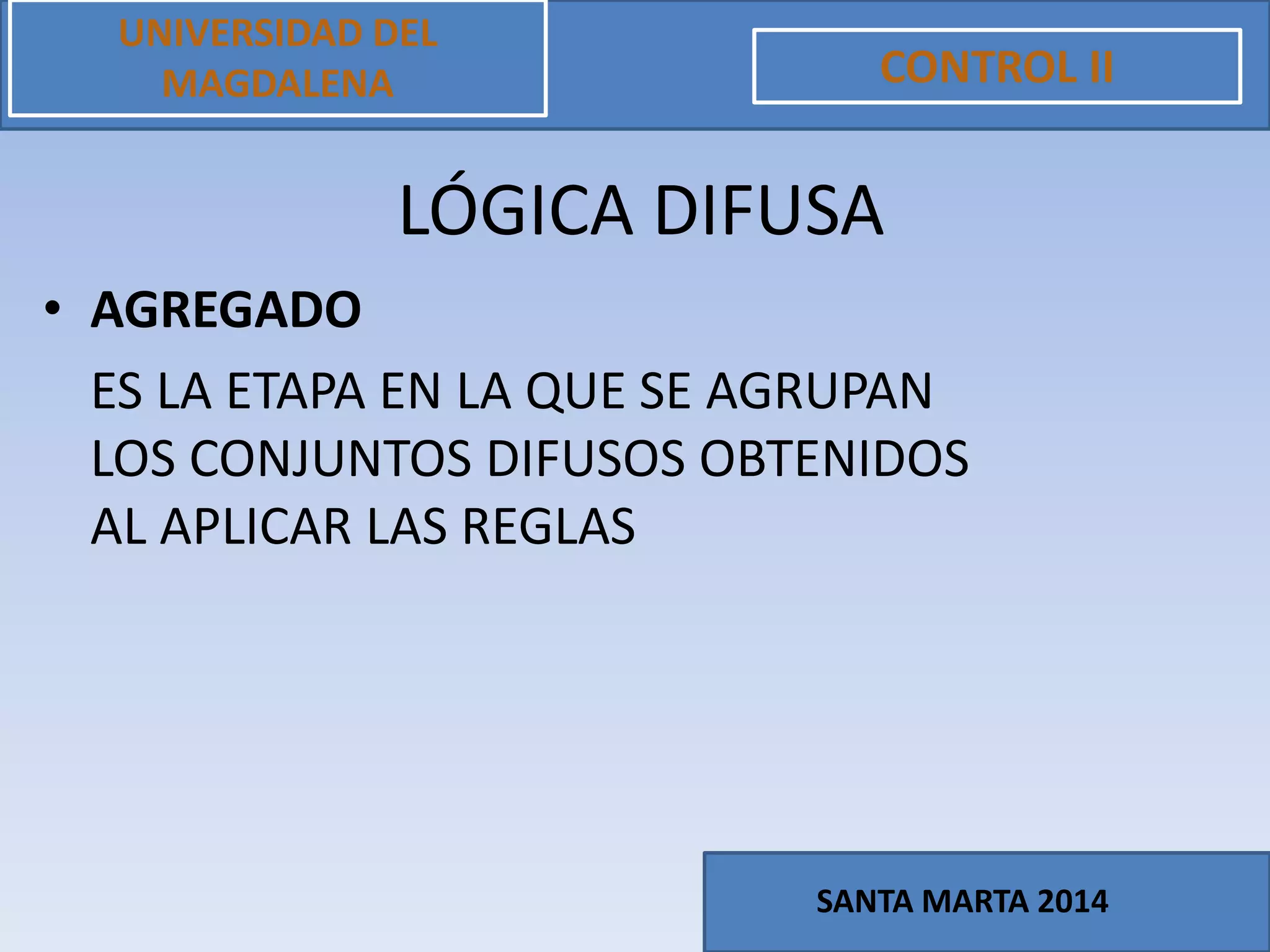

10. • AGREGADO
ES LA ETAPA EN LA QUE SE AGRUPAN
LOS CONJUNTOS DIFUSOS OBTENIDOS
AL APLICAR LAS REGLAS
UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014
LÓGICA DIFUSA

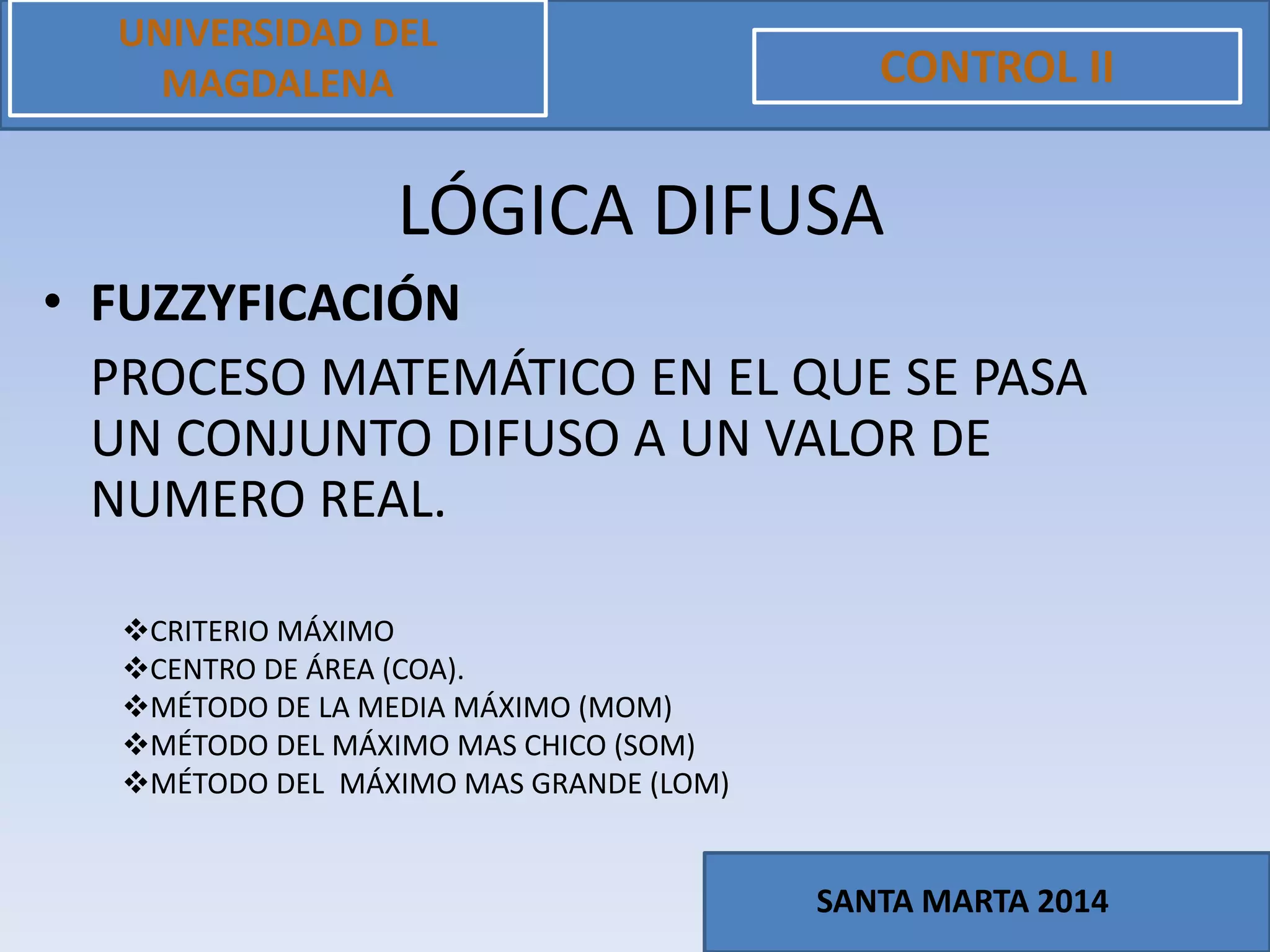

11. • FUZZYFICACIÓN
PROCESO MATEMÁTICO EN EL QUE SE PASA
UN CONJUNTO DIFUSO A UN VALOR DE
NUMERO REAL.
UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014
LÓGICA DIFUSA
CRITERIO MÁXIMO
CENTRO DE ÁREA (COA).
MÉTODO DE LA MEDIA MÁXIMO (MOM)
MÉTODO DEL MÁXIMO MAS CHICO (SOM)
MÉTODO DEL MÁXIMO MAS GRANDE (LOM)

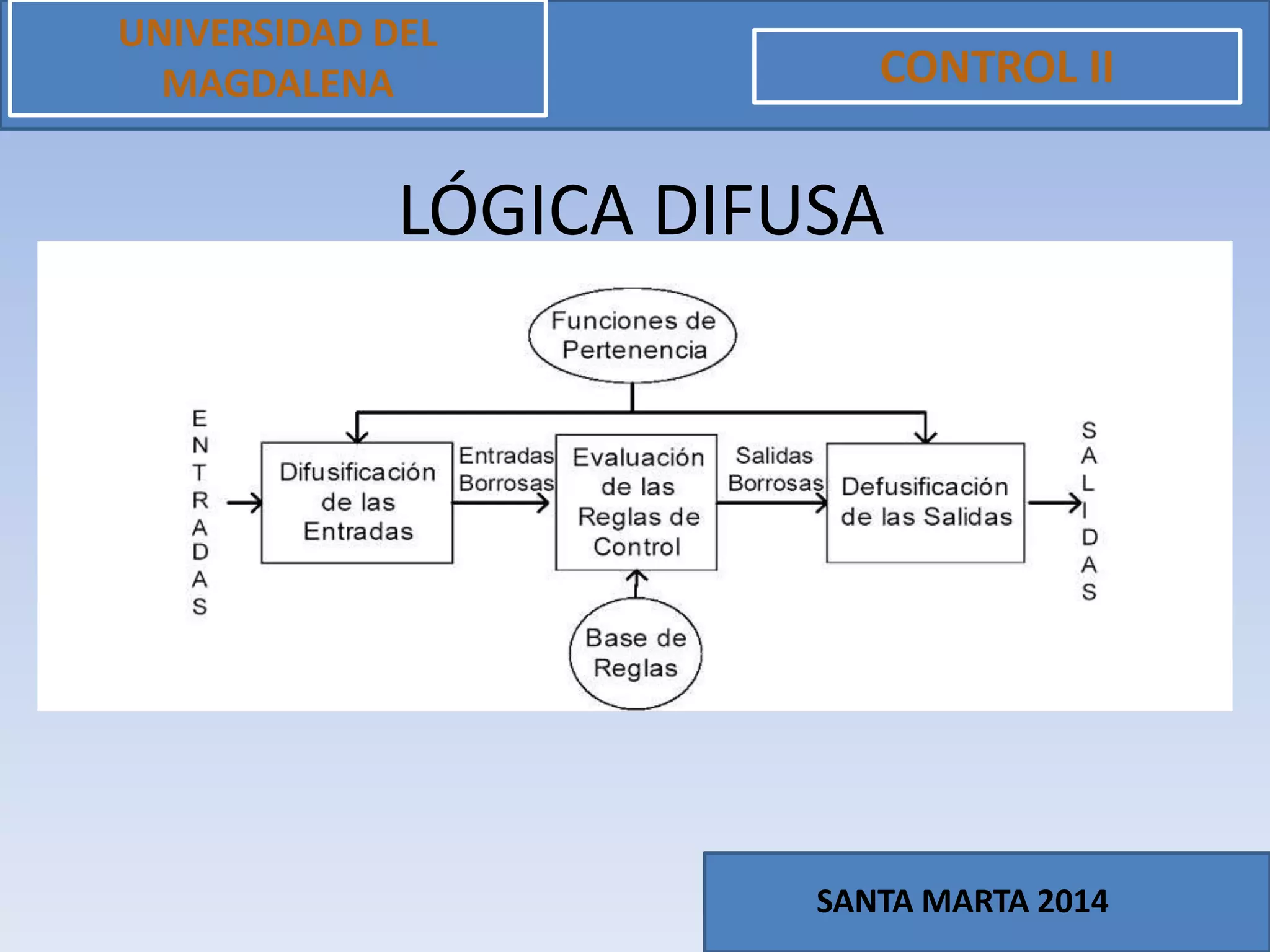

12. UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014
LÓGICA DIFUSA

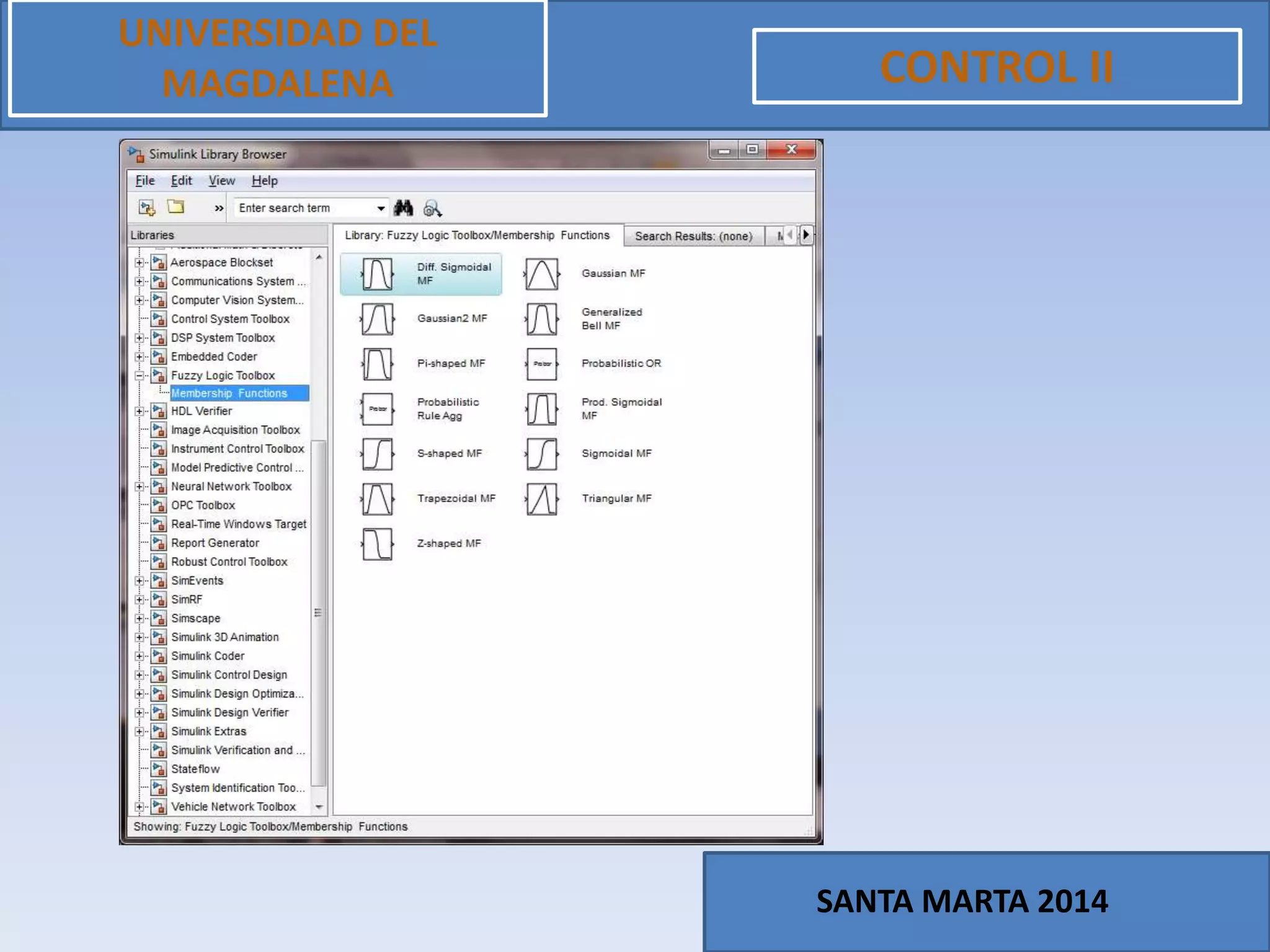

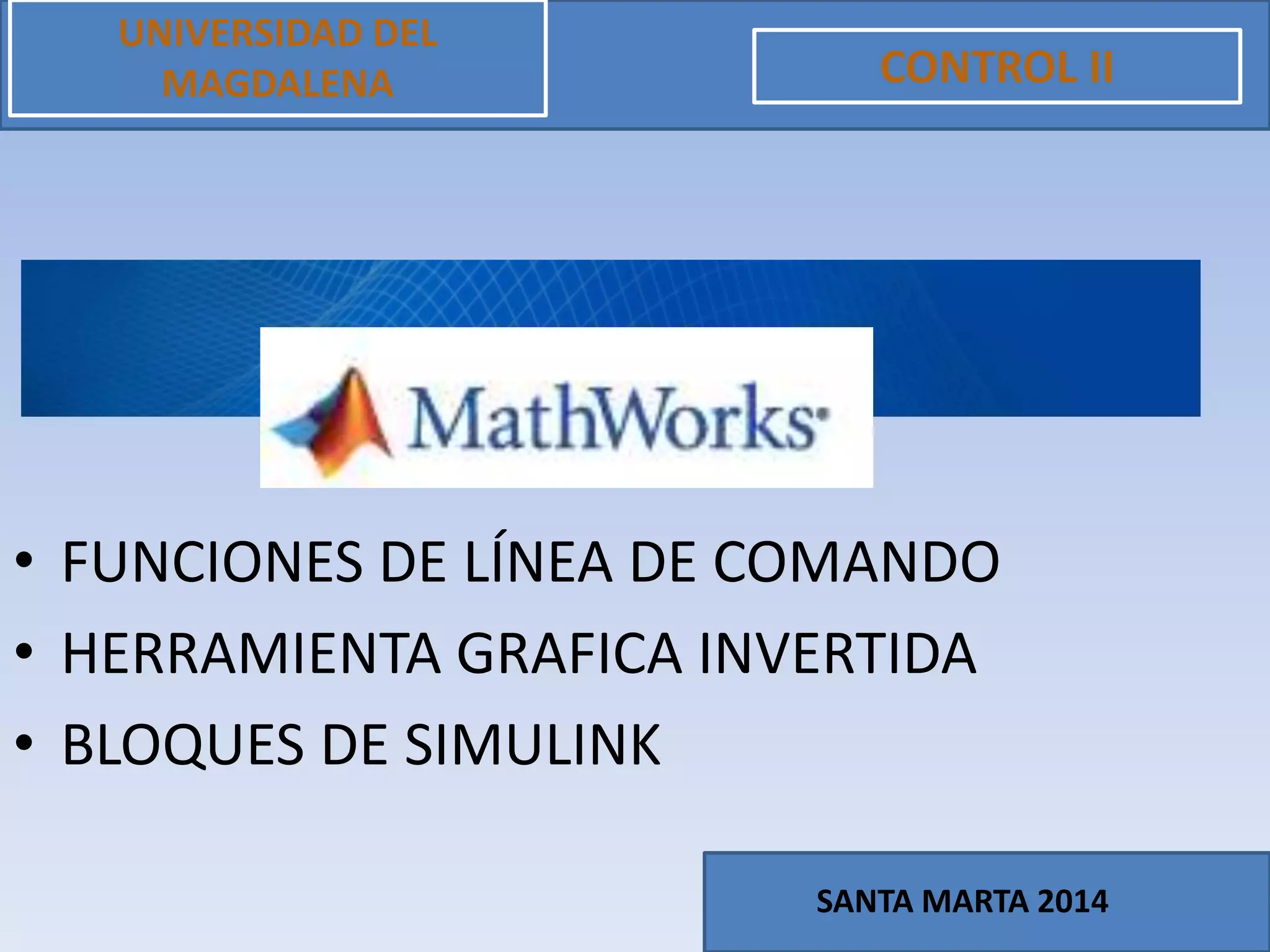

13. • FUNCIONES DE LÍNEA DE COMANDO
• HERRAMIENTA GRAFICA INVERTIDA

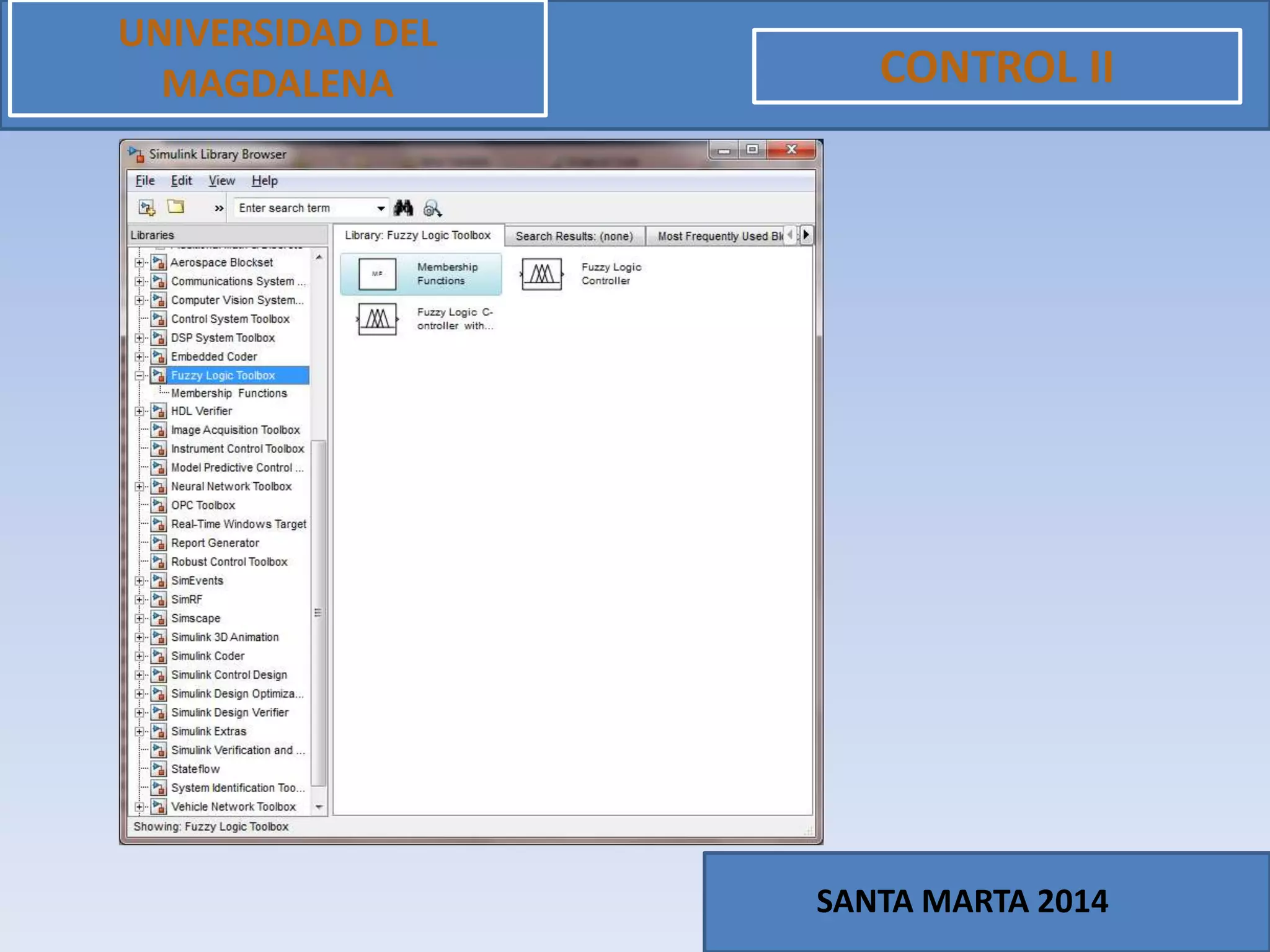

• BLOQUES DE SIMULINK
UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014

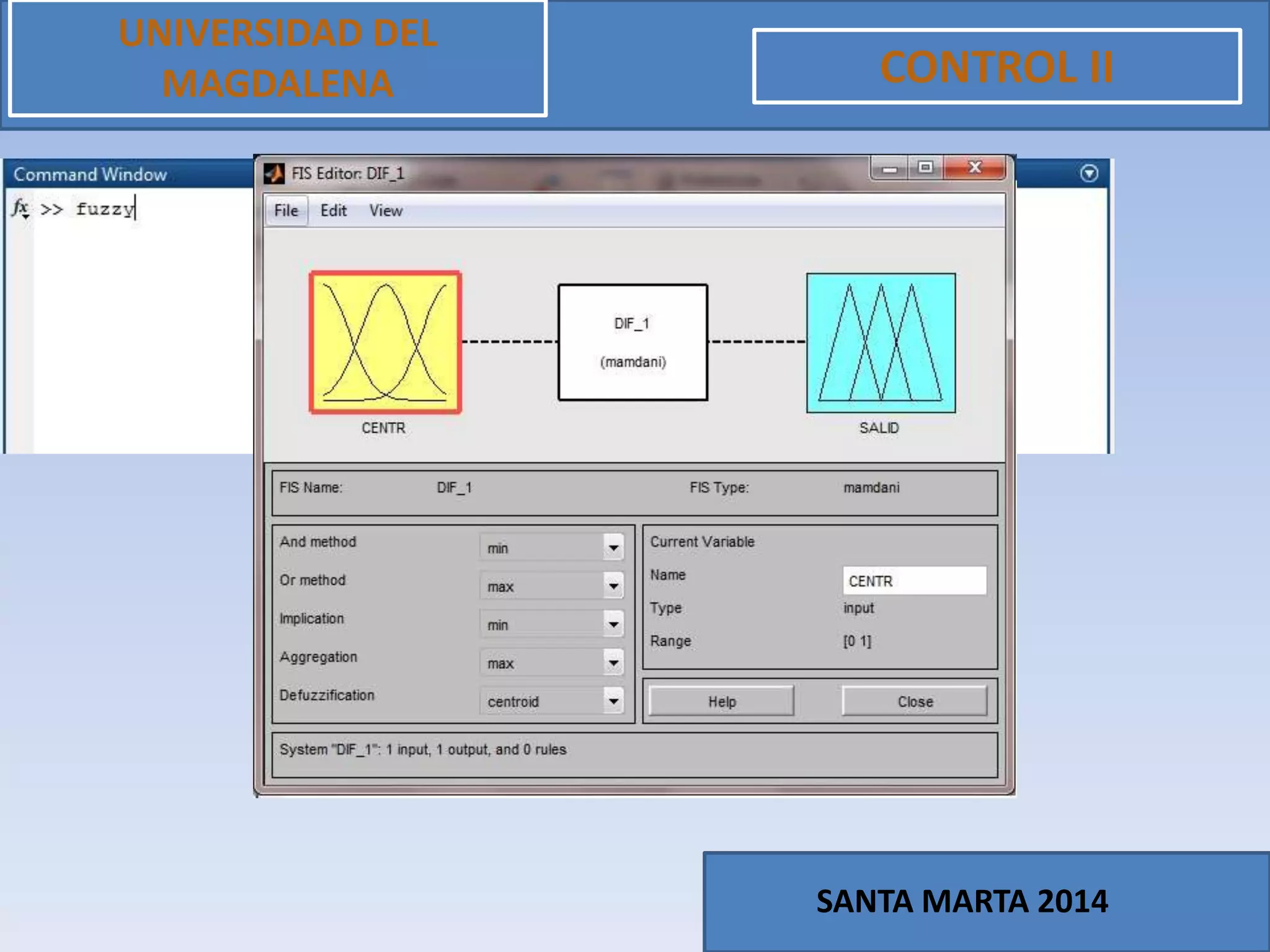

14. UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014

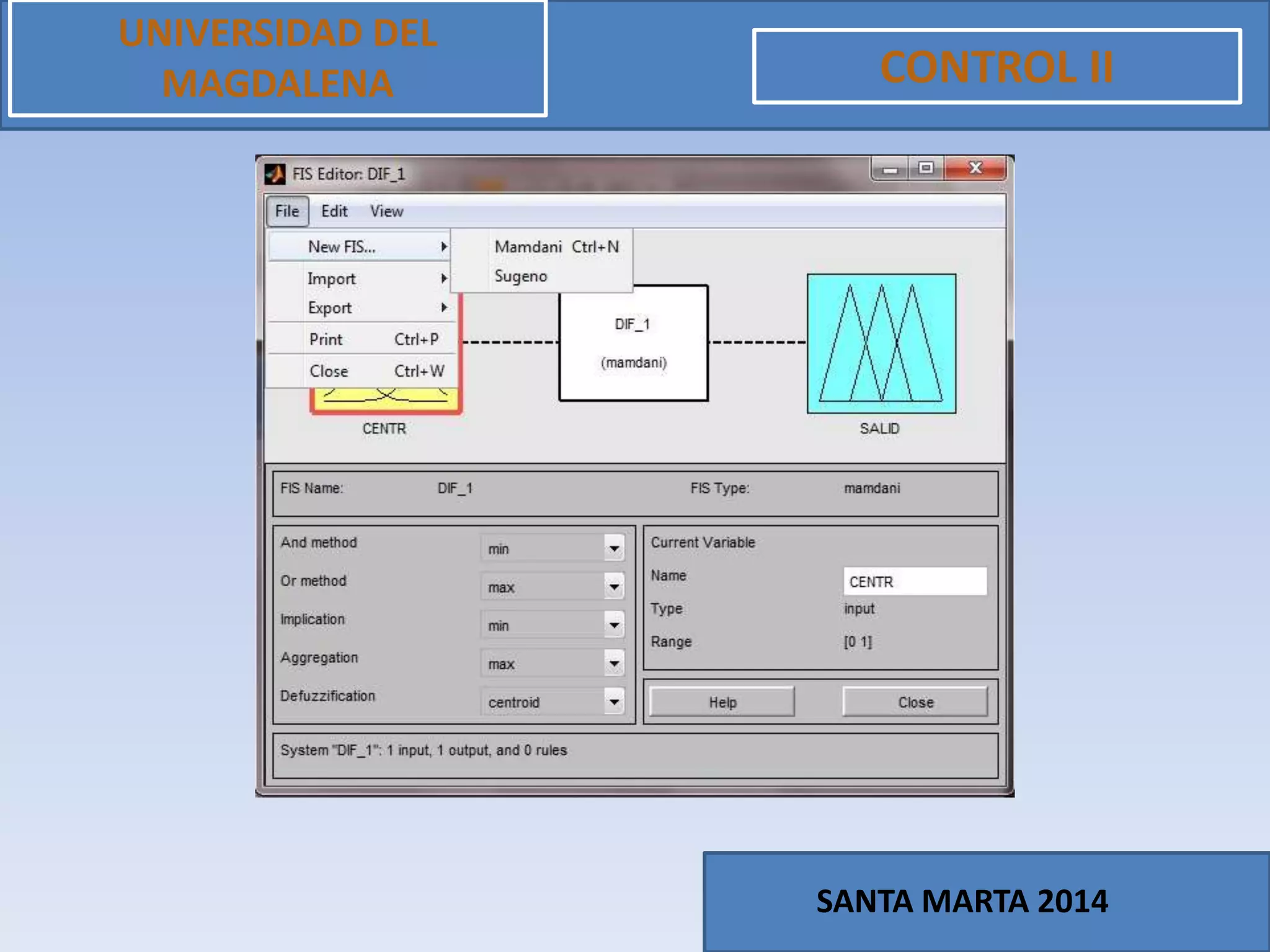

15. UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014

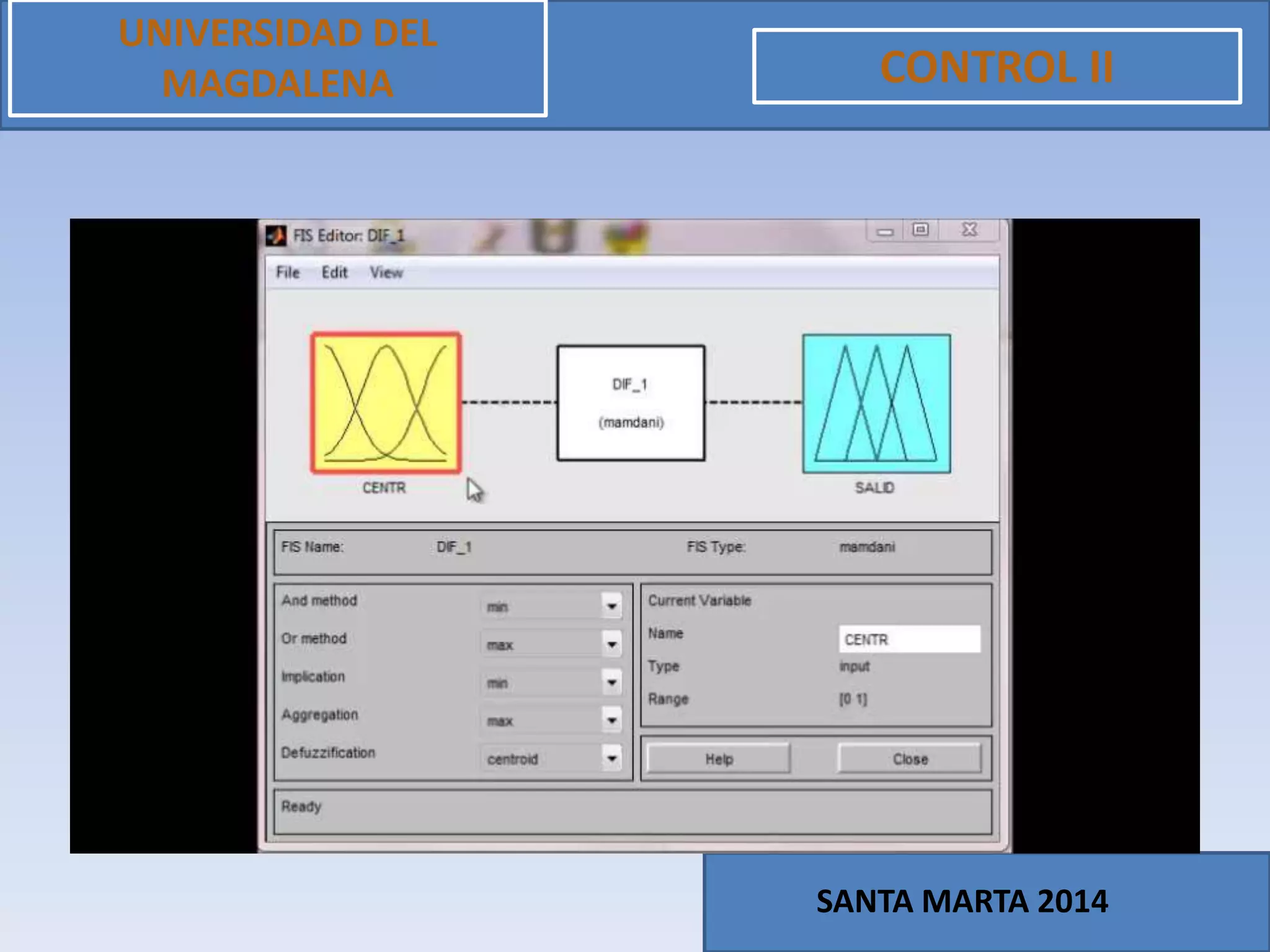

16. UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014

17. UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014

18. UNIVERSIDAD DEL
MAGDALENA CONTROL II
SANTA MARTA 2014
