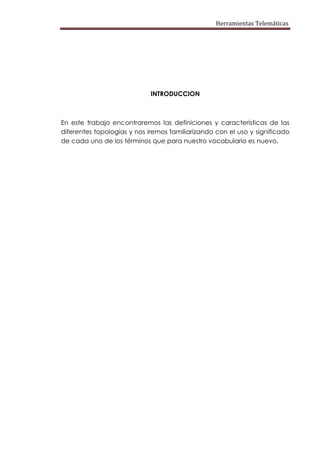

INTRODUCCION
En este trabajo encontraremos las definiciones y características de las
diferentes topologías y nos iremos familiarizando con el uso y significado
de cada uno de los términos que para nuestro vocabulario es nuevo.

3. Herramientas Telemáticas

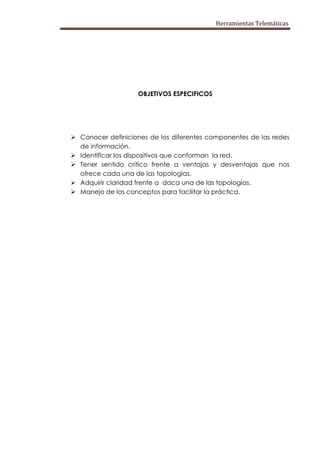

OBJETIVOS ESPECIFICOS
 Conocer definiciones de los diferentes componentes de las redes
de información.
 Identificar los dispositivos que conforman la red.
 Tener sentido crítico frente a ventajas y desventajas que nos
ofrece cada una de las topologías.
 Adquirir claridad frente a daca una de las topologías.
 Manejo de los conceptos para facilitar la práctica.

4. Herramientas Telemáticas

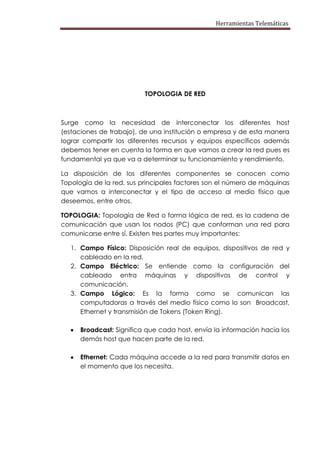

TOPOLOGIA DE RED
Surge como la necesidad de interconectar los diferentes host
(estaciones de trabajo), de una institución o empresa y de esta manera
lograr compartir los diferentes recursos y equipos específicos además
debemos tener en cuenta la forma en que vamos a crear la red pues es
fundamental ya que va a determinar su funcionamiento y rendimiento.
La disposición de los diferentes componentes se conocen como
Topología de la red, sus principales factores son el número de máquinas
que vamos a interconectar y el tipo de acceso al medio físico que
deseemos, entre otros.
TOPOLOGIA: Topología de Red o forma lógica de red, es la cadena de
comunicación que usan los nodos (PC) que conforman una red para
comunicarse entre sí. Existen tres partes muy importantes:
1. Campo Físico: Disposición real de equipos, dispositivos de red y
cableado en la red.
2. Campo Eléctrico: Se entiende como la configuración del
cableado entra máquinas y dispositivos de control y
comunicación.
3. Campo Lógico: Es la forma como se comunican las
computadoras a través del medio físico como lo son Broadcast,
Ethernet y transmisión de Tokens (Token Ring).
Broadcast: Significa que cada host, envía la información hacia los
demás host que hacen parte de la red.
Ethernet: Cada máquina accede a la red para transmitir datos en
el momento que los necesita.

5. Herramientas Telemáticas

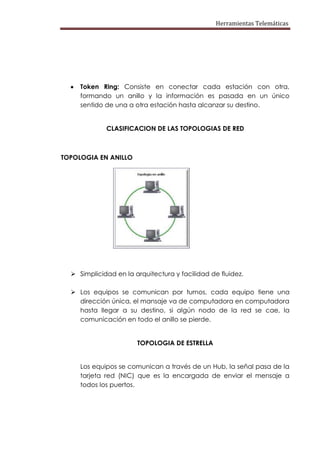

Token Ring: Consiste en conectar cada estación con otra,
formando un anillo y la información es pasada en un único
sentido de una a otra estación hasta alcanzar su destino.
CLASIFICACION DE LAS TOPOLOGIAS DE RED
TOPOLOGIA EN ANILLO
 Simplicidad en la arquitectura y facilidad de fluidez.
 Los equipos se comunican por turnos, cada equipo tiene una
dirección única, el mansaje va de computadora en computadora
hasta llegar a su destino, si algún nodo de la red se cae, la
comunicación en todo el anillo se pierde.
TOPOLOGIA DE ESTRELLA
Los equipos se comunican a través de un Hub, la señal pasa de la
tarjeta red (NIC) que es la encargada de enviar el mensaje a
todos los puertos.

6. Herramientas Telemáticas

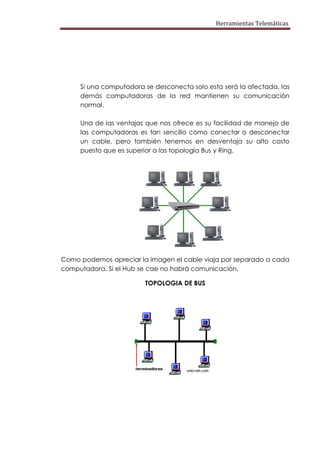

Si una computadora se desconecta solo esta será la afectada, las
demás computadoras de la red mantienen su comunicación
normal.
Una de las ventajas que nos ofrece es su facilidad de manejo de
las computadoras es tan sencillo como conectar o desconectar
un cable, pero también tenemos en desventaja su alto costo
puesto que es superior a las topología Bus y Ring.
Como podemos apreciar la imagen el cable viaja por separado a cada
computadora. Si el Hub se cae no habrá comunicación.
TOPOLOGIA DE BUS

7. Herramientas Telemáticas
Todas las computadoras están comunicadas en la misma línea. La
información viaja directamente o indirectamente si existe un
controlador, que se encarga de enrutar los datos a un destino correcto.
Si un computador falla la comunicación en la red se mantiene.
HUB: Es un equipo de redes que permite conectar entre si
computadoras o dispositivos retransmitiendo los paquetes de datos
desde uno de ellos hacia los demás, en otras palabras es tan sencillo
como una toma múltiple RJ45 que amplifica la señal de la red.
SWITCH O CONMUTADOR: se encarga de distribuir los datos a cada
computadora de destino. Tiene gran capacidad para trabajar en redes
con mayor número de computadoras que el HUB, además elimina las
eventualidades colisiones.
EL ROUTER: es un dispositivo de interconexión de redes que permite
asegurar el enrutamiento de paquetes entre redes o determinar la ruta
que requiere el paquete de datos, también permite el uso de varias
clases de direcciones IP dentro de una misma red, desde luego la
creación de subredes.

8. Herramientas Telemáticas

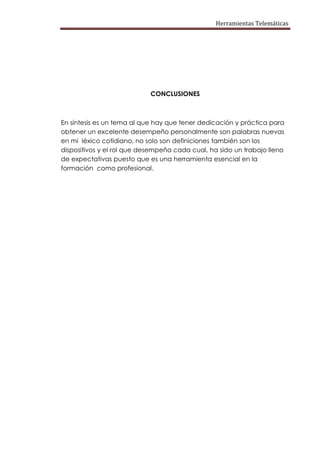

CONCLUSIONES
En síntesis es un tema al que hay que tener dedicación y práctica para
obtener un excelente desempeño personalmente son palabras nuevas
en mi léxico cotidiano, no solo son definiciones también son los
dispositivos y el rol que desempeña cada cual, ha sido un trabajo lleno
de expectativas puesto que es una herramienta esencial en la
formación como profesional.

9. Herramientas Telemáticas

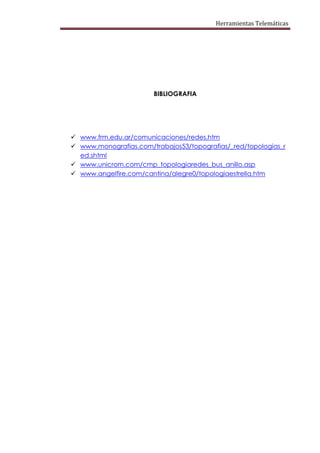

BIBLIOGRAFIA
