3. 1. INTRODUCCIÓN
En el presente contenido encontraremos temas específicos de la manera en que se desarrolla
la conectividad por medio de las redes, por lo cual partimos exponiendo a la red como el
medio en que dos o más computadoras puedan tener interconexión con el fin de compartir
información siendo una manera más de comunicación; en términos más técnicos la
interconexión de los nodos y un servidor; el flujo de datos que permiten que la información
que contenga un remitente y destinatario sea seguro sin interferir ni dañarla con la
seguridad de que los equipos pueden identificarse entre si, por lo cual se les determina de
manera lógica y física bajo el nombre de Topología de red.
De igual manera hace referencia a cada una de las topologías de red y la vista grafica en la
cual se muestra las especificaciones de cada una y la forma en la cual pueden ser acordes o
no con la necesidad. Es así como cada persona contiene una conexión de datos y en la
actualidad con la onda de las TIC`s se desconocen los principios básicos de los conceptos
que manejamos a diario la gran mayoría, por eso se hace necesario a manera cultural y
formativa el conocer acerca de estos contenidos.

4. 2. OBJETIVOS
2.1 OBJETIVO GENERAL:
Identificar la red como intercambio de información, los conceptos que conforman la
topología y sus componentes.
2.2 OBJETIVOS ESPECIFICOS
 Conocer la manera en la cual se hace el intercambio de datos.
 Comprender en que consiste la topologia de red.
 Explicar e interpretar cada una de las topologías de red.
 Definir de manera concisa los dispositivos de red.

5. 3. TOPOLOGIA DE REDES
3.1 DEFINICIÓN:
Se define como la cadena de comunicación usada por los nodos que conforman una red de
ordenadores para comunicarse.
3.2 TIPOS DE TOPOLOGIAS:

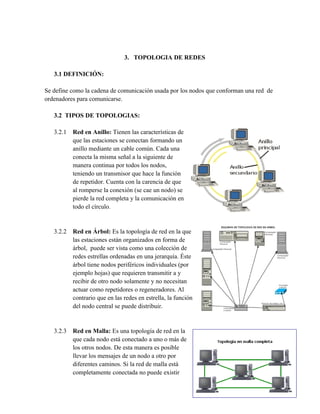

3.2.1 Red en Anillo: Tienen las características de
que las estaciones se conectan formando un
anillo mediante un cable común. Cada una
conecta la misma señal a la siguiente de
manera continua por todos los nodos,
teniendo un transmisor que hace la función
de repetidor. Cuenta con la carencia de que
al romperse la conexión (se cae un nodo) se
pierde la red completa y la comunicación en
todo el círculo.
3.2.2 Red en Árbol: Es la topología de red en la que
las estaciones están organizados en forma de
árbol, puede ser vista como una colección de
redes estrellas ordenadas en una jerarquía. Éste
árbol tiene nodos periféricos individuales (por
ejemplo hojas) que requieren transmitir a y
recibir de otro nodo solamente y no necesitan
actuar como repetidores o regeneradores. Al
contrario que en las redes en estrella, la función
del nodo central se puede distribuir.
3.2.3 Red en Malla: Es una topología de red en la
que cada nodo está conectado a uno o más de
los otros nodos. De esta manera es posible
llevar los mensajes de un nodo a otro por
diferentes caminos. Si la red de malla está
completamente conectada no puede existir

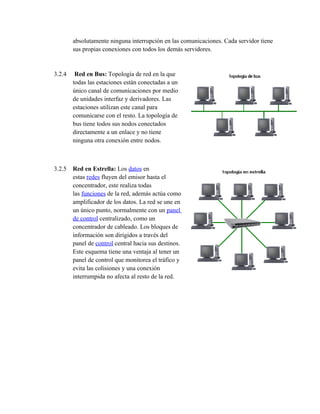

6. absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene
sus propias conexiones con todos los demás servidores.
3.2.4 Red en Bus: Topología de red en la que
todas las estaciones están conectadas a un
único canal de comunicaciones por medio
de unidades interfaz y derivadores. Las
estaciones utilizan este canal para
comunicarse con el resto. La topología de
bus tiene todos sus nodos conectados
directamente a un enlace y no tiene
ninguna otra conexión entre nodos.
3.2.5 Red en Estrella: Los datos en
estas redes fluyen del emisor hasta el
concentrador, este realiza todas
las funciones de la red, además actúa como
amplificador de los datos. La red se une en
un único punto, normalmente con un panel
de control centralizado, como un
concentrador de cableado. Los bloques de
información son dirigidos a través del
panel de control central hacia sus destinos.
Este esquema tiene una ventaja al tener un
panel de control que monitorea el tráfico y
evita las colisiones y una conexión
interrumpida no afecta al resto de la red.

7. 4. DISPOSITIVOS DE RED
4.1 CONCENTRADOR - HUB

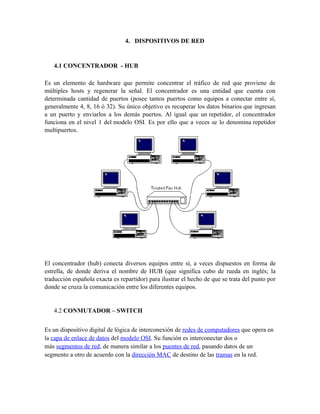

Es un elemento de hardware que permite concentrar el tráfico de red que proviene de
múltiples hosts y regenerar la señal. El concentrador es una entidad que cuenta con
determinada cantidad de puertos (posee tantos puertos como equipos a conectar entre sí,
generalmente 4, 8, 16 ó 32). Su único objetivo es recuperar los datos binarios que ingresan
a un puerto y enviarlos a los demás puertos. Al igual que un repetidor, el concentrador
funciona en el nivel 1 del modelo OSI. Es por ello que a veces se lo denomina repetidor
multipuertos.
El concentrador (hub) conecta diversos equipos entre sí, a veces dispuestos en forma de
estrella, de donde deriva el nombre de HUB (que significa cubo de rueda en inglés; la
traducción española exacta es repartidor) para ilustrar el hecho de que se trata del punto por
donde se cruza la comunicación entre los diferentes equipos.
4.2 CONMUTADOR – SWITCH
Es un dispositivo digital de lógica de interconexión de redes de computadores que opera en
la capa de enlace de datos del modelo OSI. Su función es interconectar dos o
más segmentos de red, de manera similar a los puentes de red, pasando datos de un
segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.

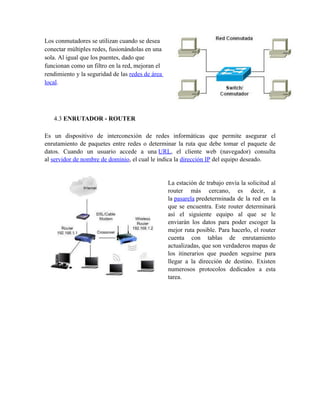

8. Los conmutadores se utilizan cuando se desea
conectar múltiples redes, fusionándolas en una
sola. Al igual que los puentes, dado que
funcionan como un filtro en la red, mejoran el
rendimiento y la seguridad de las redes de área
local.
4.3 ENRUTADOR - ROUTER
Es un dispositivo de interconexión de redes informáticas que permite asegurar el
enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de
datos. Cuando un usuario accede a una URL, el cliente web (navegador) consulta
al servidor de nombre de dominio, el cual le indica la dirección IP del equipo deseado.
La estación de trabajo envía la solicitud al
router más cercano, es decir, a
la pasarela predeterminada de la red en la
que se encuentra. Este router determinará
así el siguiente equipo al que se le
enviarán los datos para poder escoger la
mejor ruta posible. Para hacerlo, el router
cuenta con tablas de enrutamiento
actualizadas, que son verdaderos mapas de
los itinerarios que pueden seguirse para
llegar a la dirección de destino. Existen
numerosos protocolos dedicados a esta
tarea.

9. 5. CONCLUSIONES
El manejo de las redes hacen parte de la cotidianidad, y de ninguna manera hacemos énfasis
en ir más allá de satisfacer la necesidades de adquirir información, desconociendo los
procesos mediante los cuales la adquirimos. Podemos ver claramente las formas en la
cuales se hacen las conexiones y los tipos de topología que de acuerdo a sus características
aplican en las redes y de acuerdo a esto la amplificación y transporte de datos.
