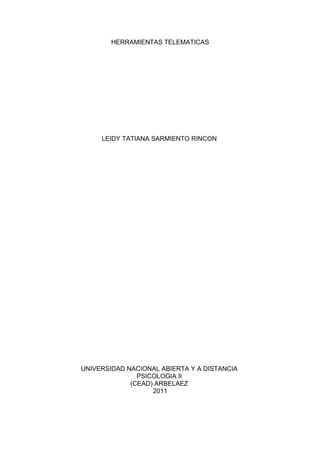

1. HERRAMIENTAS TELEMATICAS
LEIDY TATIANA SARMIENTO RINCON
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
PSICOLOGIA II
(CEAD) ARBELAEZ
2011

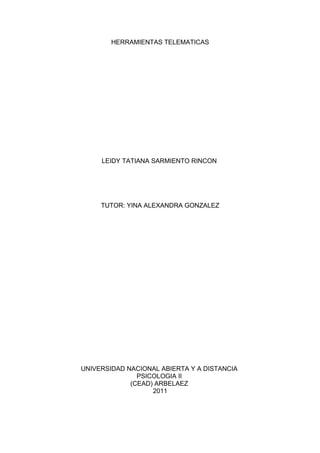

2. HERRAMIENTAS TELEMATICAS
LEIDY TATIANA SARMIENTO RINCON
TUTOR: YINA ALEXANDRA GONZALEZ
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
PSICOLOGIA II
(CEAD) ARBELAEZ
2011

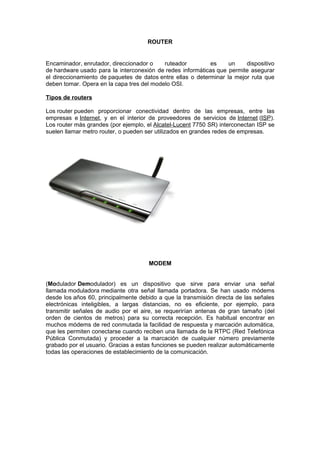

3. ROUTER
Encaminador, enrutador, direccionador o ruteador es un dispositivo
de hardware usado para la interconexión de redes informáticas que permite asegurar
el direccionamiento de paquetes de datos entre ellas o determinar la mejor ruta que
deben tomar. Opera en la capa tres del modelo OSI.
Tipos de routers
Los router pueden proporcionar conectividad dentro de las empresas, entre las
empresas e Internet, y en el interior de proveedores de servicios de Internet (ISP).
Los router más grandes (por ejemplo, el Alcatel-Lucent 7750 SR) interconectan ISP se
suelen llamar metro router, o pueden ser utilizados en grandes redes de empresas.
MODEM
(Modulador Demodulador) es un dispositivo que sirve para enviar una señal
llamada moduladora mediante otra señal llamada portadora. Se han usado módems
desde los años 60, principalmente debido a que la transmisión directa de las señales
electrónicas inteligibles, a largas distancias, no es eficiente, por ejemplo, para
transmitir señales de audio por el aire, se requerirían antenas de gran tamaño (del
orden de cientos de metros) para su correcta recepción. Es habitual encontrar en
muchos módems de red conmutada la facilidad de respuesta y marcación automática,
que les permiten conectarse cuando reciben una llamada de la RTPC (Red Telefónica
Pública Conmutada) y proceder a la marcación de cualquier número previamente
grabado por el usuario. Gracias a estas funciones se pueden realizar automáticamente
todas las operaciones de establecimiento de la comunicación.

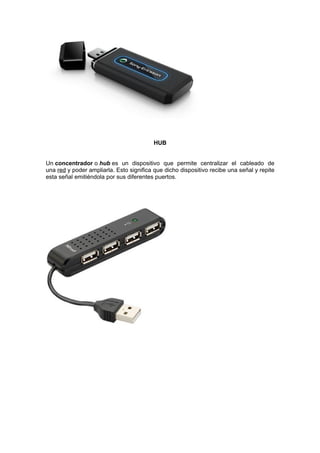

4. HUB
Un concentrador o hub es un dispositivo que permite centralizar el cableado de
una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite
esta señal emitiéndola por sus diferentes puertos.

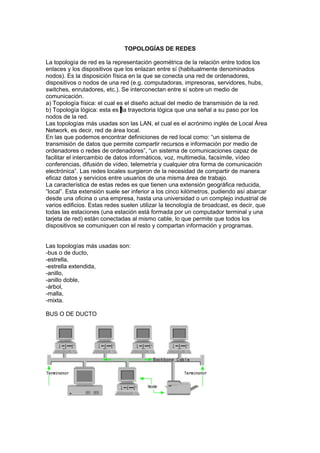

5. TOPOLOGÍAS DE REDES
La topología de red es la representación geométrica de la relación entre todos los
enlaces y los dispositivos que los enlazan entre sí (habitualmente denominados
nodos). Es la disposición física en la que se conecta una red de ordenadores,
dispositivos o nodos de una red (e.g. computadoras, impresoras, servidores, hubs,
switches, enrutadores, etc.). Se interconectan entre sí sobre un medio de
comunicación.
a) Topología física: el cual es el diseño actual del medio de transmisión de la red.
b) Topología lógica: esta es la trayectoria lógica que una señal a su paso por los
nodos de la red.
Las topologías más usadas son las LAN, el cual es el acrónimo inglés de Local Área
Network, es decir, red de área local.
En las que podemos encontrar definiciones de red local como: “un sistema de
transmisión de datos que permite compartir recursos e información por medio de
ordenadores o redes de ordenadores”, “un sistema de comunicaciones capaz de
facilitar el intercambio de datos informáticos, voz, multimedia, facsímile, vídeo
conferencias, difusión de vídeo, telemetría y cualquier otra forma de comunicación
electrónica”. Las redes locales surgieron de la necesidad de compartir de manera
eficaz datos y servicios entre usuarios de una misma área de trabajo.
La característica de estas redes es que tienen una extensión geográfica reducida,
“local”. Esta extensión suele ser inferior a los cinco kilómetros, pudiendo así abarcar
desde una oficina o una empresa, hasta una universidad o un complejo industrial de
varios edificios. Estas redes suelen utilizar la tecnología de broadcast, es decir, que
todas las estaciones (una estación está formada por un computador terminal y una
tarjeta de red) están conectadas al mismo cable, lo que permite que todos los
dispositivos se comuniquen con el resto y compartan información y programas.
Las topologías más usadas son:
-bus o de ducto,
-estrella,
-estrella extendida,
-anillo,
-anillo doble,
-árbol,
-malla,
-mixta.
BUS O DE DUCTO

6. Una topología de bus es multipunto. Un cable largo actúa como una red troncal que
conecta todos los dispositivos en la red.
Los nodos se conectan al bus mediante cables de conexión (latiguillos) y sondas. Un
cable de conexión es una conexión que va desde el dispositivo al cable principal. Una
sonda es un conector que, o bien se conecta al cable principal, o se pincha en el cable
para crear un contacto con el núcleo metálico.
Entre las ventajas de la topología de bus se incluye la sencillez de instalación. El cable
troncal puede tenderse por el camino más eficiente y, después, los nodos se pueden
conectar al mismo mediante líneas de conexión de longitud variable. De esta forma se
puede conseguir que un bus use menos cable que una malla, una estrella o una
topología en árbol.
ESTRELLA
En la topología en estrella cada dispositivo solamente tiene un enlace punto a punto
dedicado con el controlador central, habitualmente llamado concentrador. Los
dispositivos no están directamente enlazados entre sí.
A diferencia de la topología en malla, la topología en estrella no permite el tráfico
directo de dispositivos. El controlador actúa como un intercambiador: si un dispositivo
quiere enviar datos a otro, envía los datos al controlador, que los retransmite al
dispositivo final.
Una topología en estrella es más barata que una topología en malla. En una red de
estrella, cada dispositivo necesita solamente un enlace y un puerto de entrada/salida
para conectarse a cualquier número de dispositivos.
Este factor hace que también sea más fácil de instalar y reconfigurar. Además, es
necesario instalar menos cables, y la conexión, desconexión y traslado de dispositivos
afecta solamente a una conexión: la que existe entre el dispositivo y el concentrador.

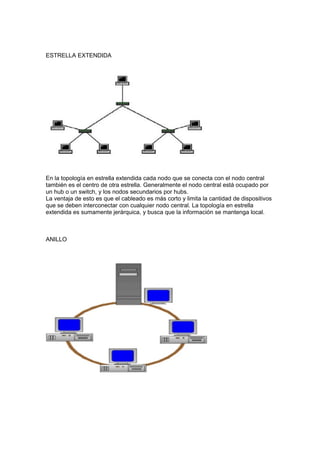

7. ESTRELLA EXTENDIDA
En la topología en estrella extendida cada nodo que se conecta con el nodo central
también es el centro de otra estrella. Generalmente el nodo central está ocupado por
un hub o un switch, y los nodos secundarios por hubs.
La ventaja de esto es que el cableado es más corto y limita la cantidad de dispositivos
que se deben interconectar con cualquier nodo central. La topología en estrella
extendida es sumamente jerárquica, y busca que la información se mantenga local.
ANILLO

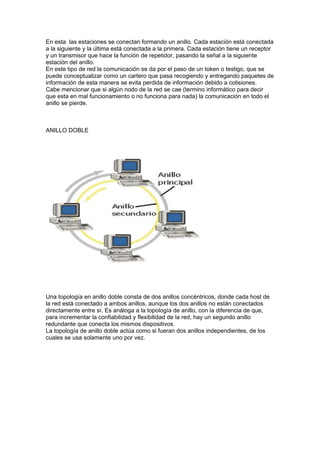

8. En esta las estaciones se conectan formando un anillo. Cada estación está conectada
a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor
y un transmisor que hace la función de repetidor, pasando la señal a la siguiente
estación del anillo.
En este tipo de red la comunicación se da por el paso de un token o testigo, que se
puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de
información de esta manera se evita perdida de información debido a colisiones.
Cabe mencionar que si algún nodo de la red se cae (termino informático para decir
que esta en mal funcionamiento o no funciona para nada) la comunicación en todo el
anillo se pierde.
ANILLO DOBLE
Una topología en anillo doble consta de dos anillos concéntricos, donde cada host de
la red está conectado a ambos anillos, aunque los dos anillos no están conectados
directamente entre sí. Es análoga a la topología de anillo, con la diferencia de que,
para incrementar la confiabilidad y flexibilidad de la red, hay un segundo anillo
redundante que conecta los mismos dispositivos.
La topología de anillo doble actúa como si fueran dos anillos independientes, de los
cuales se usa solamente uno por vez.

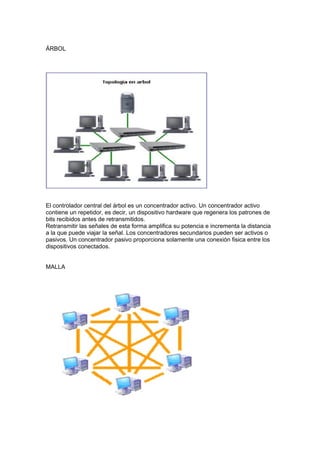

9. ÁRBOL
El controlador central del árbol es un concentrador activo. Un concentrador activo
contiene un repetidor, es decir, un dispositivo hardware que regenera los patrones de
bits recibidos antes de retransmitidos.
Retransmitir las señales de esta forma amplifica su potencia e incrementa la distancia
a la que puede viajar la señal. Los concentradores secundarios pueden ser activos o
pasivos. Un concentrador pasivo proporciona solamente una conexión fisica entre los
dispositivos conectados.
MALLA

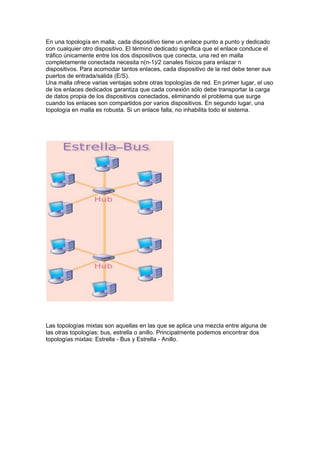

10. En una topología en malla, cada dispositivo tiene un enlace punto a punto y dedicado
con cualquier otro dispositivo. El término dedicado significa que el enlace conduce el
tráfico únicamente entre los dos dispositivos que conecta, una red en malla
completamente conectada necesita n(n-1)/2 canales físicos para enlazar n
dispositivos. Para acomodar tantos enlaces, cada dispositivo de la red debe tener sus
puertos de entrada/salida (E/S).
Una malla ofrece varias ventajas sobre otras topologías de red. En primer lugar, el uso
de los enlaces dedicados garantiza que cada conexión sólo debe transportar la carga
de datos propia de los dispositivos conectados, eliminando el problema que surge
cuando los enlaces son compartidos por varios dispositivos. En segundo lugar, una
topología en malla es robusta. Si un enlace falla, no inhabilita todo el sistema.
Las topologías mixtas son aquellas en las que se aplica una mezcla entre alguna de
las otras topologías: bus, estrella o anillo. Principalmente podemos encontrar dos
topologías mixtas: Estrella - Bus y Estrella - Anillo.

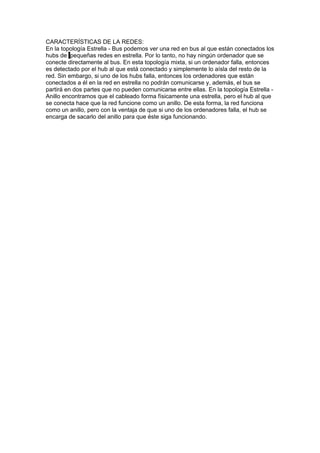

11. CARACTERÍSTICAS DE LA REDES:
En la topología Estrella - Bus podemos ver una red en bus al que están conectados los
hubs de pequeñas redes en estrella. Por lo tanto, no hay ningún ordenador que se
conecte directamente al bus. En esta topología mixta, si un ordenador falla, entonces
es detectado por el hub al que está conectado y simplemente lo aísla del resto de la
red. Sin embargo, si uno de los hubs falla, entonces los ordenadores que están
conectados a él en la red en estrella no podrán comunicarse y, además, el bus se
partirá en dos partes que no pueden comunicarse entre ellas. En la topología Estrella -
Anillo encontramos que el cableado forma físicamente una estrella, pero el hub al que
se conecta hace que la red funcione como un anillo. De esta forma, la red funciona
como un anillo, pero con la ventaja de que si uno de los ordenadores falla, el hub se
encarga de sacarlo del anillo para que éste siga funcionando.
