Las principales topologías de red son bus, estrella, anillo, árbol y malla. La topología de bus consiste en un cable principal con terminadores en cada extremo al que se conectan todos los nodos de red. La topología en estrella conecta cada computadora a un concentrador central. La topología de anillo conecta los nodos formando un círculo a través de un cable común. La topología de árbol se usa comúnmente en redes de televisión por cable. La topología de malla interconecta todos los nodos permitiendo rutas

1. Topología
de Redes
Informáticas
Diseño de Redes II
IS-502
Ingeniero: Antuan Harsányi Ponova
Por: Keila J. Solano G.

3. Se define como la cadena
de comunicación usada por
los computadores que
conforman una red para
intercambiar datos

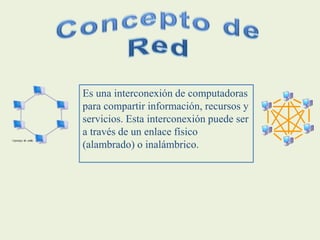

4. Es una interconexión de computadoras
para compartir información, recursos y
servicios. Esta interconexión puede ser
a través de un enlace físico
(alambrado) o inalámbrico.

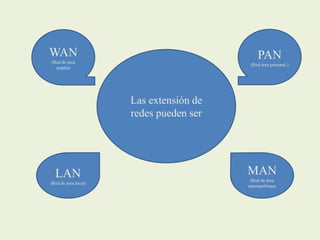

5. Las extensión de
redes pueden ser
LAN
(Red de área local)
MAN
(Red de área
metropolitana)
PAN
(Red área personal )
WAN
(Red de área
amplia)

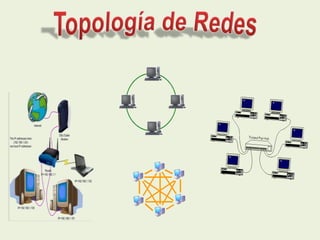

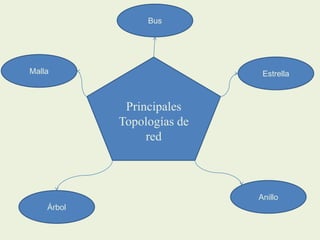

6. Principales
Topologías de
red
Bus
Estrella
Anillo
Árbol
Malla

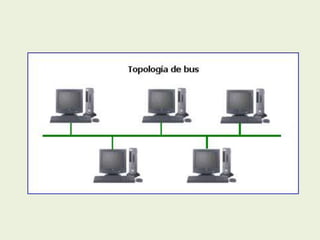

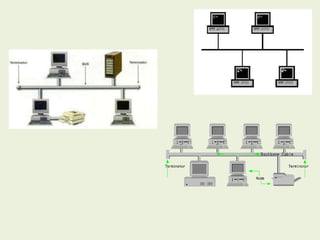

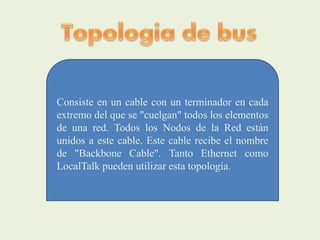

7. Consiste en un cable con un terminador en cada
extremo del que se "cuelgan" todos los elementos
de una red. Todos los Nodos de la Red están
unidos a este cable. Este cable recibe el nombre
de "Backbone Cable". Tanto Ethernet como
LocalTalk pueden utilizar esta topología.

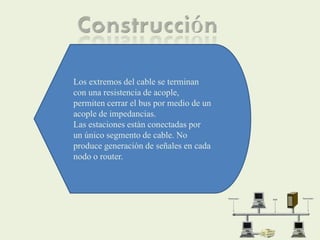

9. Los extremos del cable se terminan
con una resistencia de acople,
permiten cerrar el bus por medio de un
acople de impedancias.
Las estaciones están conectadas por
un único segmento de cable. No
produce generación de señales en cada
nodo o router.

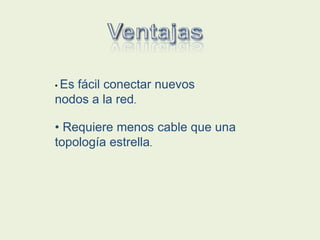

10. • Es fácil conectar nuevos
nodos a la red.
• Requiere menos cable que una
topología estrella.

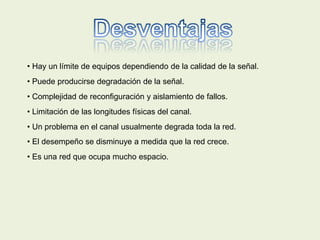

11. • Hay un límite de equipos dependiendo de la calidad de la señal.
• Puede producirse degradación de la señal.
• Complejidad de reconfiguración y aislamiento de fallos.
• Limitación de las longitudes físicas del canal.
• Un problema en el canal usualmente degrada toda la red.
• El desempeño se disminuye a medida que la red crece.
• Es una red que ocupa mucho espacio.

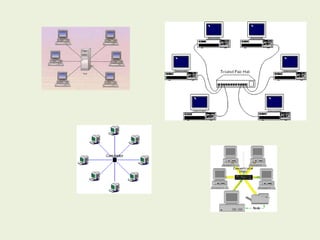

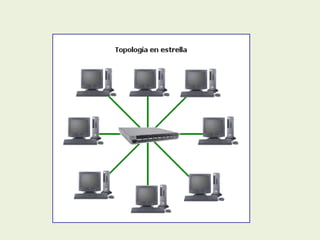

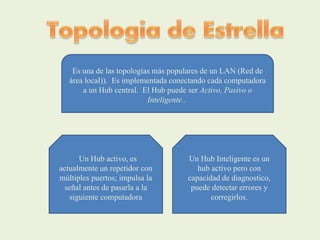

12. Es una de las topologías más populares de un LAN (Red de
área local)). Es implementada conectando cada computadora
a un Hub central. El Hub puede ser Activo, Pasivo o
Inteligente..
Un Hub activo, es
actualmente un repetidor con
múltiples puertos; impulsa la
señal antes de pasarla a la
siguiente computadora
Un Hub Inteligente es un
hub activo pero con
capacidad de diagnostico,
puede detectar errores y
corregirlos.

13. Los datos en estas redes fluyen del
emisor hasta el concentrador. Este
controla y realiza todas las funciones
de red además de actuar como
amplificador de los datos.. Tanto
Ethernet como LocalTalk utilizan este
tipo de topología.

15. • Es más tolerante.
• Es fácil de reconfigurar.

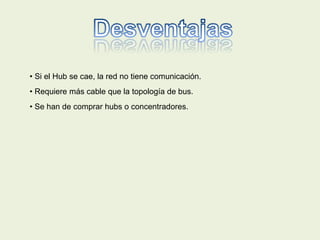

16. • Si el Hub se cae, la red no tiene comunicación.
• Requiere más cable que la topología de bus.
• Se han de comprar hubs o concentradores.

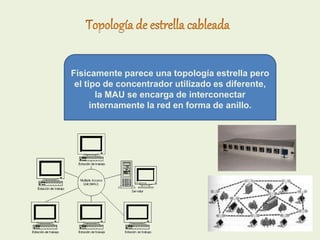

17. Físicamente parece una topología estrella pero
el tipo de concentrador utilizado es diferente,
la MAU se encarga de interconectar
internamente la red en forma de anillo.

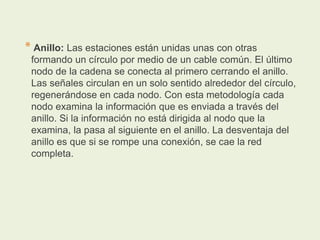

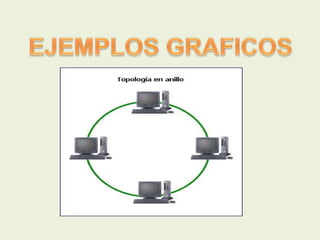

18. * Anillo: Las estaciones están unidas unas con otras
formando un círculo por medio de un cable común. El último
nodo de la cadena se conecta al primero cerrando el anillo.
Las señales circulan en un solo sentido alrededor del círculo,
regenerándose en cada nodo. Con esta metodología cada
nodo examina la información que es enviada a través del
anillo. Si la información no está dirigida al nodo que la
examina, la pasa al siguiente en el anillo. La desventaja del
anillo es que si se rompe una conexión, se cae la red
completa.

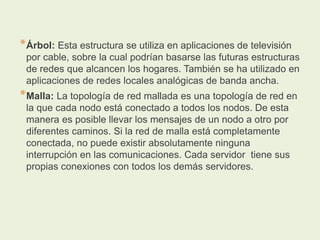

19. *Árbol: Esta estructura se utiliza en aplicaciones de televisión
por cable, sobre la cual podrían basarse las futuras estructuras
de redes que alcancen los hogares. También se ha utilizado en
aplicaciones de redes locales analógicas de banda ancha.

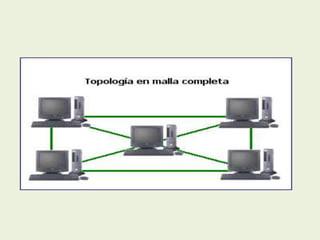

*Malla: La topología de red mallada es una topología de red en
la que cada nodo está conectado a todos los nodos. De esta
manera es posible llevar los mensajes de un nodo a otro por
diferentes caminos. Si la red de malla está completamente
conectada, no puede existir absolutamente ninguna
interrupción en las comunicaciones. Cada servidor tiene sus
propias conexiones con todos los demás servidores.

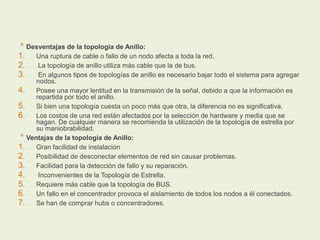

20. * Desventajas de la topologia de Anillo:
1. Una ruptura de cable o fallo de un nodo afecta a toda la red.
2. La topología de anillo utiliza más cable que la de bus.
3. En algunos tipos de topologías de anillo es necesario bajar todo el sistema para agregar
nodos.
4. Posee una mayor lentitud en la transmisión de la señal, debido a que la información es
repartida por todo el anillo.
5. Si bien una topología cuesta un poco más que otra, la diferencia no es significativa.
6. Los costos de una red están afectados por la selección de hardware y media que se
hagan. De cualquier manera se recomienda la utilización de la topología de estrella por
su maniobrabilidad.
* Ventajas de la topología de Anillo:
1. Gran facilidad de instalación
2. Posibilidad de desconectar elementos de red sin causar problemas.
3. Facilidad para la detección de fallo y su reparación.
4. Inconvenientes de la Topología de Estrella.
5. Requiere más cable que la topología de BUS.
6. Un fallo en el concentrador provoca el aislamiento de todos los nodos a él conectados.
7. Se han de comprar hubs o concentradores.

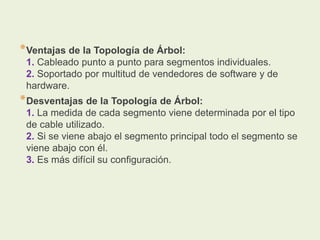

21. *Ventajas de la Topología de Árbol:
1. Cableado punto a punto para segmentos individuales.
2. Soportado por multitud de vendedores de software y de
hardware.
*Desventajas de la Topología de Árbol:
1. La medida de cada segmento viene determinada por el tipo
de cable utilizado.
2. Si se viene abajo el segmento principal todo el segmento se
viene abajo con él.
3. Es más difícil su configuración.

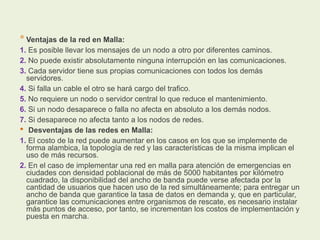

22. * Ventajas de la red en Malla:
1. Es posible llevar los mensajes de un nodo a otro por diferentes caminos.
2. No puede existir absolutamente ninguna interrupción en las comunicaciones.
3. Cada servidor tiene sus propias comunicaciones con todos los demás
servidores.
4. Si falla un cable el otro se hará cargo del trafico.
5. No requiere un nodo o servidor central lo que reduce el mantenimiento.
6. Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.
7. Si desaparece no afecta tanto a los nodos de redes.
• Desventajas de las redes en Malla:
1. El costo de la red puede aumentar en los casos en los que se implemente de
forma alambica, la topología de red y las características de la misma implican el
uso de más recursos.
2. En el caso de implementar una red en malla para atención de emergencias en
ciudades con densidad poblacional de más de 5000 habitantes por kilómetro
cuadrado, la disponibilidad del ancho de banda puede verse afectada por la
cantidad de usuarios que hacen uso de la red simultáneamente; para entregar un
ancho de banda que garantice la tasa de datos en demanda y, que en particular,
garantice las comunicaciones entre organismos de rescate, es necesario instalar
más puntos de acceso, por tanto, se incrementan los costos de implementación y
puesta en marcha.
