DIODOS
Electrónica I

2. DEFINICIÓN DE DIODO.
Diodo, componente electrónico que permite el paso de la corriente en un solo sentido.
Los diodos más empleados en los circuitos electrónicos actuales son los diodos fabricados con
material semiconductor. El más sencillo, el diodo con punto de contacto de germanio, se creó
en los primeros días de la radio. En los diodos de germanio (o de silicio) modernos, el cable y
una minúscula placa de cristal van montados dentro de un pequeño tubo de vidrio y
conectados a dos cables que se sueldan a los extremos del tubo.
CARACTERÍSTICAS PRINCIPALES DE LOS DIODOS.
El comportamiento de los diodos es más o menos similar al proporcionado por esa
curva, pero los valores resultantes pueden cambiar según la potencia del diodo.
Gráfico característico de los Diodos
En primer lugar tenemos la corriente en sentido directo (If) representada en
miliamperios (mA) que es la corriente que puede circular por el diodo cuando éste presenta la
mínima resistencia. Por otra parte, en la línea horizontal derecha tenemos la escala de las
tensiones directas (Vf) expresadas en voltios (V) a que puede ser sometido el diodo para el
paso de la corriente. Todo eso constituye la característica directa, es decir, el paso de la
corriente en sentido de paso. Un diodo que tuviera las características representadas en este
gráfico, al aplicarle una tensión de 20 V ya dejaría pasar unos 10 mA, pero entre 20 y 35 V se
'dispararía' y dejaría pasar más de 60 mA.
En la característica inversa, que está representada por la izquierda y en la parte baja del
gráfico, se trata de mostrar el funcionamiento del diodo en el sentido de bloqueo. Obsérvese

3. que aquí la tensión inversa (Vr) está en unidades de kilovoltios (kV), es decir, fracciones de
1000 V; y la intensidad (Ir) en fracciones mucho más pequeñas, de microamperios (uA), es
decir, fracciones que equivalen a 1/1000000 de amperio. Para que la corriente acceda a pasar
en sentido contrario en un diodo como el representado se precisaría una tensión entre 500 a
600 voltios con lo cual se produciría el paso de corrientes del orden de los 0,50 miliamperios.
Los valores de la característica inversa se llaman corrientes de fuga
CIRCUITOS CON DIODOS. (RECORTADORES)
Cabría recordar algunos de los circuitos con diodos más típicos. Puede observarse en
ellos el dibujo esquemático y las gráficas de salida de los mismos. Se ha incluido la fórmula de
cálculo de la tensión de salida o la tensión de inicio de funcionamiento.
 Recortador positivo de nivel. Se utiliza para eliminar una porción del semiperíodo
positivo de la señal. Como se muestra, el semiperíodo negativo queda inalterado. Sólo
indicar la disminución de la tensión debido a la pérdida sufrida por el divisor formado
por R1 y RLoad. La ecuación 3.5 está formada por una sumando, aproximadamente
constante, más otro sumando que añade una perturbación. Atenuada por la relación de
la resistencia dinámica del diodo y la resistencia limitadora del mismo.
Fig. 1 a) Circuito de un recortador positivo de nivel, b) Gráfica de salida
 Recortador negativo de nivel. Esta disposición es similar al anterior solo que elimina la
parte del semiperíodo negativo.

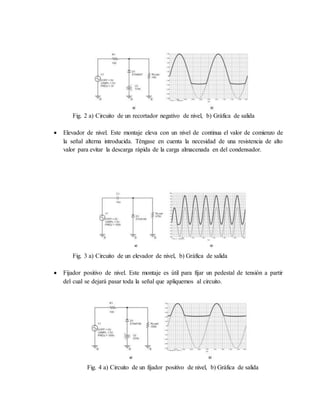

4. Fig. 2 a) Circuito de un recortador negativo de nivel, b) Gráfica de salida
 Elevador de nivel. Este montaje eleva con un nivel de continua el valor de comienzo de
la señal alterna introducida. Téngase en cuenta la necesidad de una resistencia de alto
valor para evitar la descarga rápida de la carga almacenada en del condensador.
Fig. 3 a) Circuito de un elevador de nivel, b) Gráfica de salida
 Fijador positivo de nivel. Este montaje es útil para fijar un pedestal de tensión a partir
del cual se dejará pasar toda la señal que apliquemos al circuito.
Fig. 4 a) Circuito de un fijador positivo de nivel, b) Gráfica de salida

5. El valor de la tensión inicial de conducción de la señal de salida viene definida por:
 Fijador negativo de nivel. Este circuito tiene un funcionamiento contrario al anterior.
Fig. 5 a) Circuito de un fijador negativo de nivel, b) Gráfica de salida
El valor de la tensión inicial de conducción de la señal de salida viene definida Por:
