El documento resume las diferentes categorías de cable UTP, incluyendo las categorías 1 a 7. Cada categoría se diseñó para transmitir datos a diferentes velocidades y frecuencias, y para usos como comunicaciones de voz, redes Ethernet y otros protocolos de red. Las categorías más antiguas como la 1 y 2 se usaban principalmente para voz, mientras que las categorías más recientes como la 6 y 7 son compatibles con Gigabit Ethernet y pueden transmitir datos a velocidades más altas.
2. ● Categoria 1
Cable de Categoría 1 (Cat 1) también
llamado cobre de grado de voz es un
grado de cable UTP definido por el
estándar TIA/EIA-568-B creado por la
Electronic Industries Alliance (Alianza
de Industrias Electrónicas o EIA) y la
Telecommunications Industry
Association (Asociación de la Industria
de Telecomunicaciones o TIA). El
Cable de Categoría 1 fue diseñado
para comunicaciones telefónicas
.
Cable utp
● Categoria 2
Cable de Categoría 2 o simplemente
Cat 2, es un tipo de cable de par
trenzado no protegido (unshielded)
definido por el estándar TIA/EIA-568-B.
Esta categoría de cable es capaz de
transmitir datos hasta 4 Mbit/s.
Generalmente ya dejó de ser usado.
3. Cable utp
● Categoria 3
Cable de Categoría 3, comúnmente llamado Cat
3, es un cable de par trenzado diseñado para
transportar fielmente data de hasta 10 Mbit/s,
con un posible ancho de banda de 16 MHz. Es
parte de una familia de estándares de cables de
cobre definido en conjunto por la Electronic
Industries Alliance y la Telecommunications
Industry Association, más específicamente por
el estándar EIA/TIA 568. La Categoría 3 fue un
formato popular de cableado entre
administradores de redes en los comienzos de
los noventa, pero cayó en popularidad frente al
similar pero superior estándar de Cable de
Categoría 5.
● Categoria 4
Cable de Categoría 4 es una
descripción no estandarizada de cable
que consiste en 4 cables UTP con una
velocidad de datos de 16 Mbit/s y un
rendimiento de hasta 20 MHz. Fue
usado en redes token ring, 10BASE-T,
100BASE-T4, y ha caído en desuso.
Fue rápidamente reemplazado por el
Cable de Categoría 5/5e, que poseen
100±15 Ohmios de impedancia.
4. Cable utp
● Categoria 5
El cable de categoría 5 (CAT 5) es un
tipo de cable de par trenzado cuya
categoría es uno de los grados de
cableado UTP descritos en el estándar
EIA/TIA 568B el cual se utiliza para
ejecutar CDDI y puede transmitir datos
a velocidades de hasta 100 Mbps a
frecuencias de hasta 100 MHz.
También puede alcanzar velocidades
de 1 Gbps aunque no está soportado
oficialmente.
● Categoria 6
El Cable de categoría 6, o Cat 6
(ANSI/TIA/EIA-568-B.2-1) es un
estándar de cables para Gigabit
Ethernet y otros protocolos de redes
que es retrocompatible con los
estándares de categoría 5/5e y
categoría 3. La categoría 6 posee
características y especificaciones para
evitar la diafonía (o crosstalk) y el
ruido. El estándar de cable se utiliza
para 10BASE-T, 100BASE-TX y
1000BASE-TX (Gigabit Ethernet).
5. Cable utp
● Categoria 7
El Cable de Categoría 7, o Cat 7, (ISO/IEC 11801:2002 categoría7/claseF), es un
estándar de cable para Ethernet y otras tecnologías de interconexión que puede
hacerse compatible hacia atrás con los tradicionales de ethernet
6. Cable utp

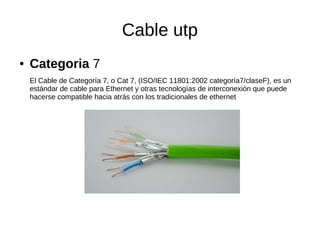

● Categoria 7
El Cable de Categoría 7, o Cat 7, (ISO/IEC 11801:2002 categoría7/claseF), es un
estándar de cable para Ethernet y otras tecnologías de interconexión que puede
hacerse compatible hacia atrás con los tradicionales de ethernet
