1. Realizado por: Marta Fe Martínez García Carmen Mª Lozano Picazo Las redes y su seguridad

2. Redes Es el conjunto de ordenadores y dispositivos electrónicos conectados entre si cuya finalidad es compartir recursos, información y servicios.

3. Según su tamaño o cobertura Conecta equipos en un entorno geográfico. Ej: Red telefónica WAN Conjunto de Redes LAN que puede conectar equipos en el entorno de un municipio. Ej: Wimax MAN Se pueden conectar varios dispositivos en el entorno de un edificio. Ej: Una red de un instituto LAN Se pueden conectar varios dispositivos en el entorno del usuario. Ej: Una PDA PAN

4. Según el medio físico utilizado Areas que están comunicadas por cables y otras comunicadas de forma inalámbrica Redes mixtas Utilizan ondas electromagnéticas Redes inalámbricas Utilizan cables para transmitir los datos Redes alámbricas

5. Según la topología de red Cada nodo está conectado al resto de los equipos con más de un cable. Es una red muy segura ante un fallo, la instalación es mas compleja. Malla Combinación de redes en estrella en la que cada switch se conecta a un servidor. Árbol Los nodos se conectan describiendo un anillo. El ordenador recibe un paquete de información con un código de destinatario, si no es el manda el paquete al siguiente anillo. Anillo Están conectados a un concentrador o hub central, pero no se encuentran conectados entre si. Los nodos trabajan independientemente. Estrella Utiliza un cable central con derivaciones a los nodos. Bus

6. Conexión de red * Dispositivos físicos Tarjeta de red : Su función es enviar y recibir información al resto de ordenadores. Se conecta a la placa madre mediante un bus, o bien esta integrado. Cada tarjeta tiene un código único para poder ser identificada en la red. Este código es la dirección de Mac. Cables de conexión de red : Los cables de conexión son necesarios para que puedan transmitirse los datos y realizan esta función. Tipos Pares trenzados Cable coaxial Cable de fibra óptica

7. Conexión de red * Dispositivos físicos Conmutador o switch : Un dispositivo que conecta a todos los equipos de una red de Enthernet en forma de estrella. Uno de los puertos del switch se destina a un router para obtener acceso a internet Router o Enrutador : Es un dispositivo que permite la conexión entre dos redes de ordenadores. Se llaman enrutadores porque seleccionan una ruta de comunicación adecuada para el envio de datos. El router es denominado como puerta de enlace y posee su propia dirección IP.

8. Conexión de red *Redes inalámbricas La conexión inalámbrica se realiza mediante ondas electromagnéticas que se propagan en el espacio entre una antena emisora y otra receptora. Para interconectar un punto de acceso inalámbrico el ordenador debe de disponer de una antena wifi o receptora y del software de gestión de la misma. La clave de acceso encriptada está puesta con el fin de que ningún equipo pueda conectarse a la red del administrador. Las redes híbridas son aquellas redes LAN que tienen conexión por cable pero alguno de sus nodos es un punto de acceso wireless que permite la conexión inalámbrica.

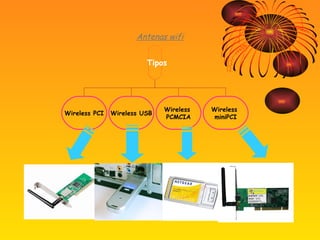

9. Antenas wifi Tipos Wireless PCI Wireless USB Wireless PCMCIA Wireless miniPCI

10. *Configuración básica de red Debemos tener en cuenta el nombre de equipo y el grupo de trabajo. El protocolo de comunicación que utilizan los ordenadores es el IP. Cada ordenador tiene un código único para ser identificado en la red. Recibe el nombre de dirección IP. Inicio/Panel de control/Propiedades del sistema * Configuración de una conexión de red automática . Para la configuración automática se debe tener activada una opción de configuración del router llamada servidor DHCP automático. Inicio/Panel de control/Conexiones de red e internet/Conexiones de red * Configuración de una conexión de red manualmente . También existe otra opción para asignar nosotros mismos la dirección de IP, la máscara subred y la puerta de enlace. 3 pasos a seguir: -Asignar la dirección IP -Asignar a máscara subred. -Asignar el servidor DNS.

11. *Configuración de una red inalámbriaca Para configurar una red inalámbrica seguimos las instrucciones mencionadas sobre el IP. En torno a windows accederemos al programa de gestión de redes inalámbricas especifico en nuestra antena wifi. Inicio/Panel de control/Conexiones de red e internet. Herramientas y configuración *Compartir carpetas y archivos * Compartir carpetas : Para compartir las carpetas seguimos los siguientes pasos: -Hacemos clic con el botón derecho y seleccionamos la opción compartir y seguridad. -Configuramos el nombre de la carpeta. Compartimos las carpeta en la red, y asi podremos permitir que otros usuarios cambien nuestros archivos. -Aplicamos y aceptamos los cambios.

12. *Especificar permisos para determinados usuarios de la red: Las opciones apareceran al cambiar la configuración predeterminada de la herramienta compartir y seguridad. Inicio/Panel de control/Herramientas/Opciones de carpeta Realizamos los siguientes pasos: -Accedemos a la carpeta compartir, y hacemos clic en el menú compartir y seguridad. -Pulsamos el botón permisos. -Marcamos los permisos. -Para añadir nuevos usuarios le damos al botón agregar *Compartir un dispositivo. *Compartir impresoras: Pueden ser compartidas de dos maneras: Con su propia dirección IP Compartida desde un equipo donde está instalada. Inicio/Impresoras y fases *Compartir lectores de DVD: Los lectores de DVD también pueden ser compartidos. Inicio/Mi PC

13. *Instalar una impresora compartida Seguimos los siguientes pasos: - Inicio/Impresoras y fases/Agregar impresora . -Seleccionamos una impresora de red o impresora conectada a otro equipo. -Seleccionamos la opción buscar una impresora. -Respondemos a la pregunta sobre si debe considerarse impresora predeterminada o no en nuestro equipo y finalizamos el asistente. Si los drivers han sido añadidos correctamente podra ser utilizada
