Los requisitos mínimos para instalar una red LAN incluyen dos o más computadoras con tarjetas de red instaladas correctamente, elegir un servidor principal, y determinar el tipo de hardware de red necesario como concentradores, switches o routers. Adicionalmente, se debe configurar el tipo de cable (cruzado o directo) dependiendo del número de dispositivos conectados y la topología de la red.

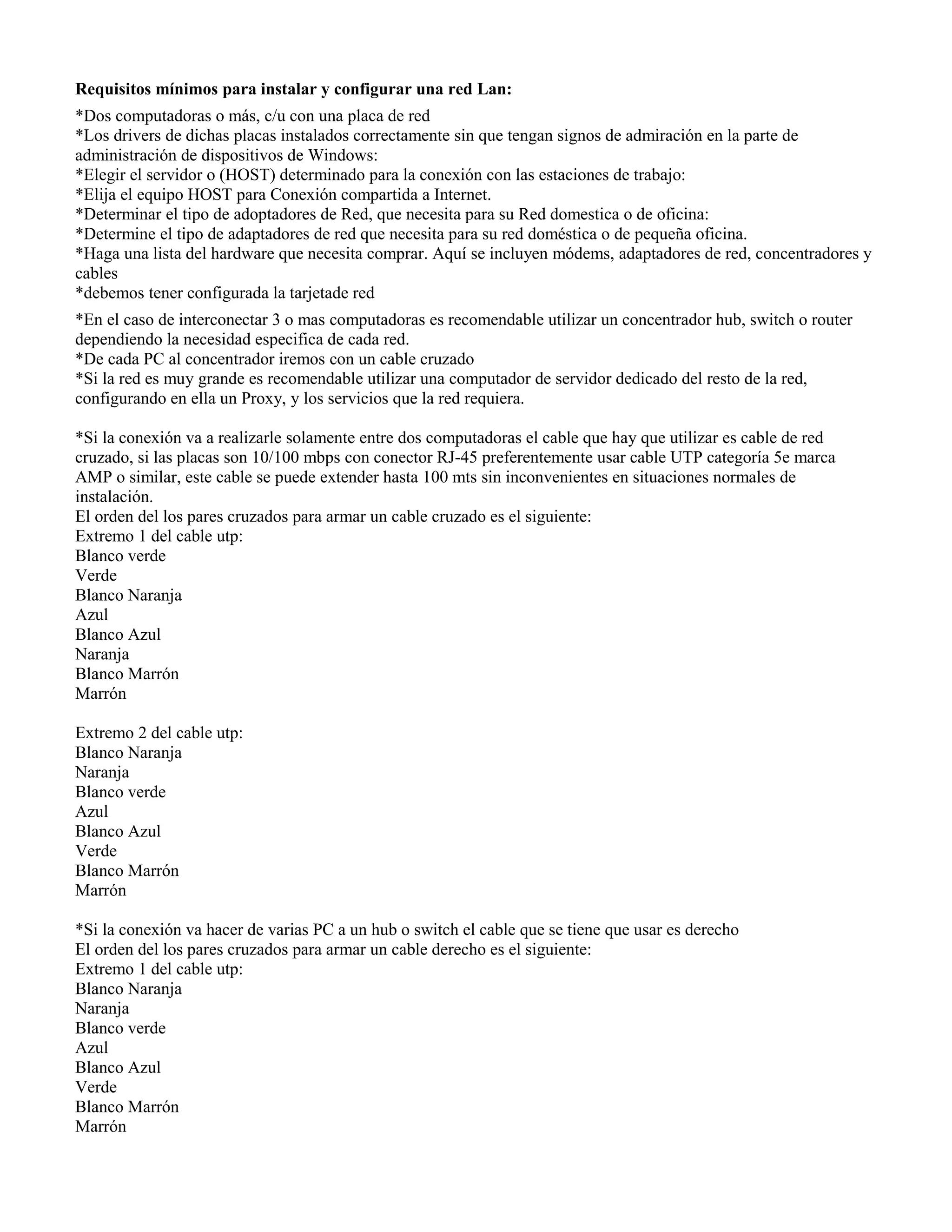

1. Requisitos mínimos para instalar y configurar una red Lan:
*Dos computadoras o más, c/u con una placa de red
*Los drivers de dichas placas instalados correctamente sin que tengan signos de admiración en la parte de
administración de dispositivos de Windows:
*Elegir el servidor o (HOST) determinado para la conexión con las estaciones de trabajo:
*Elija el equipo HOST para Conexión compartida a Internet.
*Determinar el tipo de adoptadores de Red, que necesita para su Red domestica o de oficina:
*Determine el tipo de adaptadores de red que necesita para su red doméstica o de pequeña oficina.
*Haga una lista del hardware que necesita comprar. Aquí se incluyen módems, adaptadores de red, concentradores y
cables
*debemos tener configurada la tarjetade red
*En el caso de interconectar 3 o mas computadoras es recomendable utilizar un concentrador hub, switch o router
dependiendo la necesidad especifica de cada red.
*De cada PC al concentrador iremos con un cable cruzado
*Si la red es muy grande es recomendable utilizar una computador de servidor dedicado del resto de la red,
configurando en ella un Proxy, y los servicios que la red requiera.
*Si la conexión va a realizarle solamente entre dos computadoras el cable que hay que utilizar es cable de red
cruzado, si las placas son 10/100 mbps con conector RJ-45 preferentemente usar cable UTP categoría 5e marca
AMP o similar, este cable se puede extender hasta 100 mts sin inconvenientes en situaciones normales de
instalación.
El orden del los pares cruzados para armar un cable cruzado es el siguiente:
Extremo 1 del cable utp:
Blanco verde
Verde
Blanco Naranja
Azul
Blanco Azul
Naranja
Blanco Marrón
Marrón
Extremo 2 del cable utp:
Blanco Naranja
Naranja
Blanco verde
Azul
Blanco Azul
Verde
Blanco Marrón
Marrón
*Si la conexión va hacer de varias PC a un hub o switch el cable que se tiene que usar es derecho
El orden del los pares cruzados para armar un cable derecho es el siguiente:
Extremo 1 del cable utp:
Blanco Naranja
Naranja
Blanco verde
Azul
Blanco Azul
Verde
Blanco Marrón
Marrón

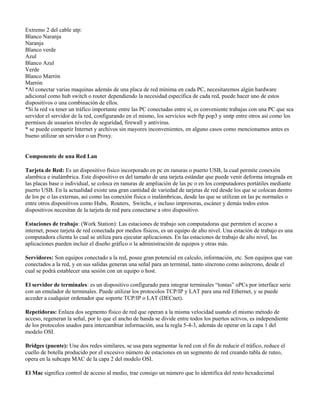

2. Extremo 2 del cable utp:
Blanco Naranja
Naranja
Blanco verde
Azul
Blanco Azul
Verde
Blanco Marrón
Marrón
*Al conectar varias maquinas además de una placa de red mínima en cada PC, necesitaremos algún hardware
adicional como hub switch o router dependiendo la necesidad específica de cada red, puede hacer uno de estos
dispositivos o una combinación de ellos.
*Si la red va tener un tráfico importante entre las PC conectadas entre sí, es conveniente trabajas con una PC que sea
servidor el servidor de la red, configurando en el mismo, los servicios web ftp pop3 y smtp entre otros así como los
permisos de usuarios niveles de seguridad, firewall y antivirus.
* se puede compartir Internet y archivos sin mayores inconvenientes, en alguno casos como mencionamos antes es
bueno utilizar un servidor o un Proxy.
Componente de una Red Lan
Tarjeta de Red: Es un dispositivo físico incorporado en pc en ranuras o puerto USB, la cual permite conexión
alambica e inalámbrica. Este dispositivo es del tamaño de una tarjeta estándar que puede venir deforma integrada en
las placas base o individual, se coloca en ranuras de ampliación de las pc o en los computadores portátiles mediante
puerto USB. En la actualidad existe una gran cantidad de variedad de tarjetas de red desde los que se colocan dentro
de los pc o las externas, así como las conexión física o inalámbricas, desde las que se utilizan en las pc normales o
entre otros dispositivos como Hubs, Routers, Switchs, e incluso impresoras, escáner y demás todos estos
dispositivos necesitan de la tarjeta de red para conectarse a otro dispositivo.
Estaciones de trabajo: (Work Station): Las estaciones de trabajo son computadoras que permiten el acceso a
internet, posee tarjeta de red conectada por medios físicos, es un equipo de alto nivel. Una estación de trabajo es una
computadora clienta lo cual se utiliza para ejecutar aplicaciones. En las estaciones de trabajo de alto nivel, las
aplicaciones pueden incluir el diseño gráfico o la administración de equipos y otras más.
Servidores: Son equipos conectado a la red, posee gran potencial en calculo, información, etc. Son equipos que van
conectados a la red, y en sus salidas generan una señal para un terminal, tanto síncrono como asíncrono, desde el
cual se podrá establecer una sesión con un equipo o host.
El servidor de terminales: es un dispositivo configurado para integrar terminales “tontas” oPCs por interface serie
con un emulador de terminales. Puede utilizar los protocolos TCP/IP y LAT para una red Ethernet, y se puede
acceder a cualquier ordenador que soporte TCP/IP o LAT (DECnet).
Repetidoras: Enlaza dos segmento físico de red que operan a la misma velocidad usando el mismo método de
acceso, regeneran la señal, por lo que el ancho de banda se divide entre todos los puertos activos, es independiente
de los protocolos usados para intercambiar información, usa la regla 5-4-3, además de operar en la capa 1 del
modelo OSI.
Bridges (puente): Une dos redes similares, se usa para segmentar la red con el fin de reducir el tráfico, reduce el
cuello de botella producido por el excesivo número de estaciones en un segmento de red creando tabla de ruteo,
opera en la subcapa MAC de la capa 2 del modelo OSI.
El Mac significa control de acceso al medio, trae consigo un número que lo identifica del resto hexadecimal

3. Routers: Es un dispositivo de hardware usado para la interconexión de redes informáticas que permite asegurar el
direccionamiento de paquetes de datos (enrutador) entre ellas o determinar la mejor ruta que debe tomar. (Opera en
la capa 3 del modelo OSI).
Brouter: (contracción de las palabras en inglés bridge y routers) es un dispositivo de interconexión de redes de
computadora que funciona como un puente de red y como un enrutador. Un brouter puede ser configurado para
actuar como puente de red para parte del tráfico de la red, y como enrutador para el resto. Un brouter puede
chequear primero si la red soporta el protocolo usado por el paquete que recibe y, si no lo hace, en lugar de descartar
el paquete, lo reenvía usando información de direcciones físicas. Los brouters pueden encaminar uno o varios
protocolos, como TCP/IP y XNS, y puentear todo el tráfico restante.
Multistation Access unit (Unidad de Acceso a Multiples Estaciones): La MAU es un concentrador de cableado al
cual se conectan todas las estaciones finales de una red Token Ring. Además es un dispositivo multi-puerto del
equipamiento en el que se conectan las estaciones (o puesto) de trabajo. La MAU brinda un control centralizado de
las conexiones en red. Mueve las señales desde una estación hasta la siguiente estación de trabajo activa en el anillo.
También presenta un relé incorporado capaz de impedir que se corte el servicio de la red si fallase una única
conexión o dispositivo.
Hubs: Es un dispositivo que permite centralizar el cableado de una red; poder ampliarla. Esto significa que dicho
dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos (concentrador).
Switch: (Conmutador) es un dispositivo digital de lógica de interconexión de redes de computadoras que opera en
la capa de enlace de datos del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera
similar a los puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las
tramas en la red. Conmutador de 16 puertos. Los conmutadores se utilizan cuando se desea conectar múltiples redes,
fusionándolas en una sola. Al igual que los puentes, dado que funcionan como filtro en la red, mejoran el
rendimiento y la seguridad de las redes de área local.
Una red inalámbrica debe contar con:
Servidor: este ejecuta el sistema operativo de red y ofrece los servicios de red a las estaciones de trabajo.
NIC: (Network Interface Controller) o tarjeta de interface de red. Una NIC esta desmañada para comunicarse a
través de una red informática . Permite a los usuarios conectarse entre sí mediante WIFI en impresoras, pc, router
ETC.; deben tener una tarjeta nic para comunicarse .
La funcionalidad de la nic se encuentra a menudo en el chipset de la placa base, cada nic tiene un número de serie de
un código único llamado "acceso a los medos" (dirección MAC).
Tienen velocidades diferentes hasta de un 1gbps.
Un controlador de interface inalámbrica (WNIC) usa una antena para comunicarse con mayor frecuencia a 2.4GHZ.
Antena: Es un dispositivo con el objetivo de emitir o recibir ondas de electromagnéticas. sus características de
penden para que se van a utilizar y su relación entre sus dimensiones y la longitud de onda de la señal transmitida o
recibida.
Tipos de antenas WIFI:
-Antenas Direccionales: Orienta la señal en una dirección muy determinada con un haz estrecho pero de largo
alcance.

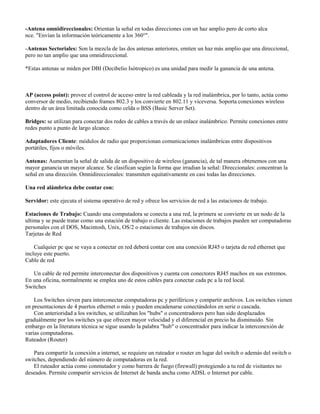

4. -Antena omnidireccionales: Orientan la señal en todas direcciones con un haz amplio pero de corto alca
nce. "Envían la información teóricamente a los 360°".
-Antenas Sectoriales: Son la mezcla de las dos antenas anteriores, emiten un haz más amplio que una direccional,
pero no tan amplio que una omnidireccional.
*Estas antenas se miden por DBI (Decibelio Isótropico) es una unidad para medir la ganancia de una antena.
AP (access point): provee el control de acceso entre la red cableada y la red inalámbrica, por lo tanto, actúa como
conversor de medio, recibiendo frames 802.3 y los convierte en 802.11 y viceversa. Soporta conexiones wireless
dentro de un área limitada conocida como celda o BSS (Basic Server Set).
Bridges: se utilizan para conectar dos redes de cables a través de un enlace inalámbrico. Permite conexiones entre
redes punto a punto de largo alcance.
Adaptadores Cliente: módulos de radio que proporcionan comunicaciones inalámbricas entre dispositivos
portátiles, fijos o móviles.
Antenas: Aumentan la señal de salida de un dispositivo de wireless (ganancia), de tal manera obtenemos con una
mayor ganancia un mayor alcance. Se clasifican según la forma que irradian la señal: Direccionales: concentran la
señal en una dirección. Omnidireccionales: transmiten equitativamente en casi todas las direcciones.
Una red alámbrica debe contar con:
Servidor: este ejecuta el sistema operativo de red y ofrece los servicios de red a las estaciones de trabajo.
Estaciones de Trabajo: Cuando una computadora se conecta a una red, la primera se convierte en un nodo de la
ultima y se puede tratar como una estación de trabajo o cliente. Las estaciones de trabajos pueden ser computadoras
personales con el DOS, Macintosh, Unix, OS/2 o estaciones de trabajos sin discos.
Tarjetas de Red
Cualquier pc que se vaya a conectar en red deberá contar con una conexión RJ45 o tarjeta de red ethernet que
incluye este puerto.
Cable de red
Un cable de red permite interconectar dos dispositivos y cuenta con conectores RJ45 machos en sus extremos.
En una oficina, normalmente se emplea uno de estos cables para conectar cada pc a la red local.
Switches
Los Switches sirven para interconectar computadoras pc y periféricos y compartir archivos. Los switches vienen
en presentaciones de 4 puertos ethernet o más y pueden encadenarse conectándolos en serie o cascada.
Con anterioridad a los switches, se utilizaban los "hubs" o concentradores pero han sido desplazados
graduálmente por los switches ya que ofrecen mayor velocidad y el diferencial en precio ha disminuido. Sin
embargo en la literatura técnica se sigue usando la palabra "hub" o concentrador para indicar la interconexión de
varias computadoras.
Ruteador (Router)
Para compartir la conexión a internet, se requiere un ruteador o router en lugar del switch o además del switch o
switches, dependiendo del número de computadoras en la red.
El ruteador actúa como conmutador y como barrera de fuego (firewall) protegiendo a tu red de visitantes no
deseados. Permite compartir servicios de Internet de banda ancha como ADSL o Internet por cable.

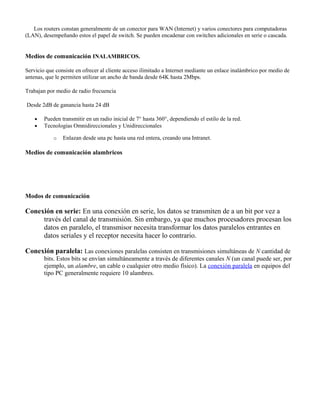

5. Los routers constan generalmente de un conector para WAN (Internet) y varios conectores para computadoras
(LAN), desempeñando estos el papel de switch. Se pueden encadenar con switches adicionales en serie o cascada.
Medios de comunicación INALAMBRICOS.
Servicio que consiste en ofrecer al cliente acceso ilimitado a Internet mediante un enlace inalámbrico por medio de
antenas, que le permiten utilizar un ancho de banda desde 64K hasta 2Mbps.
Trabajan por medio de radio frecuencia
Desde 2dB de ganancia hasta 24 dB
• Pueden transmitir en un radio inicial de 7° hasta 360°, dependiendo el estilo de la red.
• Tecnologías Omnidireccionales y Unidireccionales
o Enlazan desde una pc hasta una red entera, creando una Intranet.
Medios de comunicación alambricos
Modos de comunicación
Conexión en serie: En una conexión en serie, los datos se transmiten de a un bit por vez a
través del canal de transmisión. Sin embargo, ya que muchos procesadores procesan los
datos en paralelo, el transmisor necesita transformar los datos paralelos entrantes en
datos seriales y el receptor necesita hacer lo contrario.
Conexión paralela: Las conexiones paralelas consisten en transmisiones simultáneas de N cantidad de
bits. Estos bits se envían simultáneamente a través de diferentes canales N (un canal puede ser, por
ejemplo, un alambre, un cable o cualquier otro medio físico). La conexión paralela en equipos del
tipo PC generalmente requiere 10 alambres.
