1. LABORATORIO 1- REDES IP
JOSE ESPER MONTEALEGRE SEGURA
JHAN CARLOS VILLAMIL
EDINSON CASTILLO CADENA
SERVICIO NACIONAL DE APRENDIZAJE
CENTRO AGRO EMPRESARIAL Y DESARROLLO PECUARIO DEL HUILA
TECNICO EN SISTEMAS 1321974
GARZON – HUILA
2017
2. 2

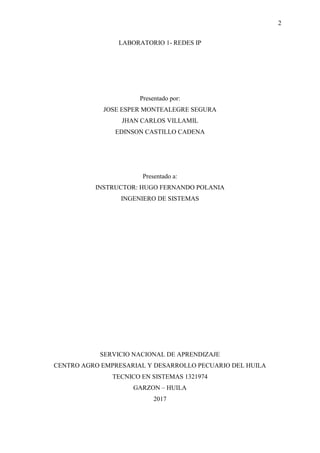

LABORATORIO 1- REDES IP
Presentado por:
JOSE ESPER MONTEALEGRE SEGURA
JHAN CARLOS VILLAMIL
EDINSON CASTILLO CADENA
Presentado a:
INSTRUCTOR: HUGO FERNANDO POLANIA
INGENIERO DE SISTEMAS
SERVICIO NACIONAL DE APRENDIZAJE
CENTRO AGRO EMPRESARIAL Y DESARROLLO PECUARIO DEL HUILA
TECNICO EN SISTEMAS 1321974
GARZON – HUILA
2017
6. 6
INTRODUCCIÓN
Analizando las redes de datos veremos cómo se identifica cada computador dentro de
una red aplicando el comando IPCOFIG/ALL el cual nos determina todos los elementos
relacionados que intervienen dentro de un sistema: MAC, IP, MASCARA, SERVIDOR
DHCP.
7. 7
OBJETIVOS
Objetivos Generales
Especificar los procesos de la red dentro del servidor que posee el centro de formación
para identificar los procesos que pose los computadores y la red.
Objetivos Específicos
Verificar los pines de algunos computadores para saber la conexión determinada con
el servidor.
Fundamentar las conexiones de una red.
Especificar el por qué algunos computadores rechazan la información IP con el
servidor.
Realizar PING a algunas páginas web.
8. 8
PRACTICA DE LABORATORIO
1. Ubique la dirección IP, Máscara de subred, Puerta de enlace, Servidor DHCP,
MAC y registre el descubrimiento y su importancia
Descubrimiento:
Fuente. Elaboración Propia
Importancia: El IPCONFIG/ALL nos permite conocer los componentes de enlace el cual la
máquina se encuentra enrrutada dentro de una red.
Ilustración 1 DESCUBRIMIENTO IP
9. 9

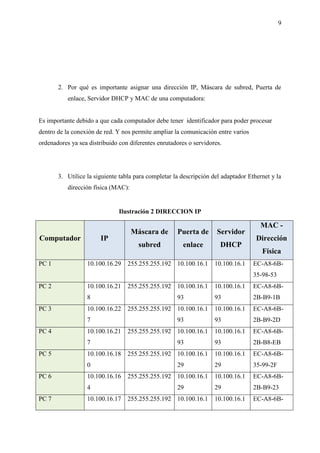

2. Por qué es importante asignar una dirección IP, Máscara de subred, Puerta de
enlace, Servidor DHCP y MAC de una computadora:
Es importante debido a que cada computador debe tener identificador para poder procesar
dentro de la conexión de red. Y nos permite ampliar la comunicación entre varios
ordenadores ya sea distribuido con diferentes enrutadores o servidores.
3. Utilice la siguiente tabla para completar la descripción del adaptador Ethernet y la
dirección física (MAC):
Ilustración 2 DIRECCION IP
Computador IP
Máscara de
subred
Puerta de
enlace
Servidor
DHCP
MAC -
Dirección
Física
PC 1 10.100.16.29 255.255.255.192 10.100.16.1 10.100.16.1 EC-A8-6B-
35-98-53
PC 2 10.100.16.21
8
255.255.255.192 10.100.16.1
93
10.100.16.1
93
EC-A8-6B-
2B-B9-1B
PC 3 10.100.16.22
7
255.255.255.192 10.100.16.1
93
10.100.16.1
93
EC-A8-6B-
2B-B9-2D
PC 4 10.100.16.21
7
255.255.255.192 10.100.16.1
93
10.100.16.1
93
EC-A8-6B-
2B-B8-EB
PC 5 10.100.16.18
0
255.255.255.192 10.100.16.1
29
10.100.16.1
29
EC-A8-6B-
35-99-2F
PC 6 10.100.16.16
4
255.255.255.192 10.100.16.1
29
10.100.16.1
29
EC-A8-6B-
2B-B9-23
PC 7 10.100.16.17 255.255.255.192 10.100.16.1 10.100.16.1 EC-A8-6B-
10. 10
0 29 29 C9-23-A3
PC 8 10.100.16.15
9
255.255.255.192 10.100.16.1
29
10.100.16.1
29
EC-A8-6B-
35-97-A1
PC 9 10.100.16.22
2
255.255.255.192 10.100.16.1
93
10.100.16.1
93
EC-A8-6B-
35-99-1D
PC 10 10.100.16.14
4
255.255.255.192 10.100.16.1
29
10.100.16.1
29
EC-A8-6B-
35-94-04
Fuente. Elaboración Propia
Ilustración 3 IPCONFIG/ALL PC 1
FUENTE: Elaboración propia
11. 11

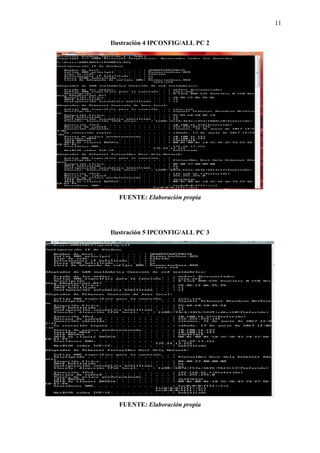

Ilustración 4 IPCONFIG/ALL PC 2
FUENTE: Elaboración propia
Ilustración 5 IPCONFIG/ALL PC 3
FUENTE: Elaboración propia
12. 12

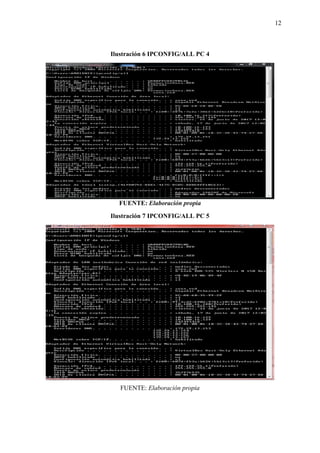

Ilustración 6 IPCONFIG/ALL PC 4
FUENTE: Elaboración propia
Ilustración 7 IPCONFIG/ALL PC 5
FUENTE: Elaboración propia
13. 13

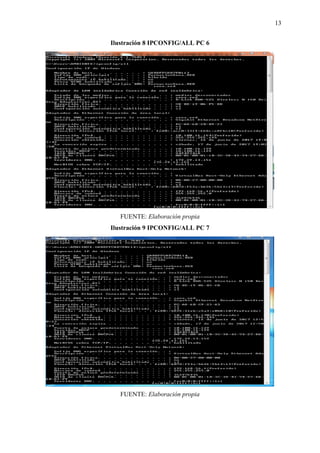

Ilustración 8 IPCONFIG/ALL PC 6
FUENTE: Elaboración propia
Ilustración 9 IPCONFIG/ALL PC 7
FUENTE: Elaboración propia
14. 14
Ilustración 10 IPCONFIG/ALL PC 8
FUENTE: Elaboración propia
Ilustración 11 IPCONFIG/ALL PC 9
FUENTE: Elaboración propia
16. 16

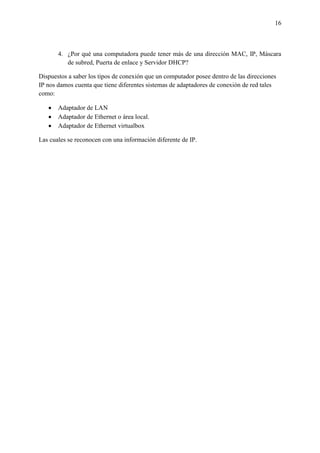

4. ¿Por qué una computadora puede tener más de una dirección MAC, IP, Máscara
de subred, Puerta de enlace y Servidor DHCP?
Dispuestos a saber los tipos de conexión que un computador posee dentro de las direcciones
IP nos damos cuenta que tiene diferentes sistemas de adaptadores de conexión de red tales
como:
Adaptador de LAN
Adaptador de Ethernet o área local.
Adaptador de Ethernet virtualbox
Las cuales se reconocen con una información diferente de IP.
17. 17

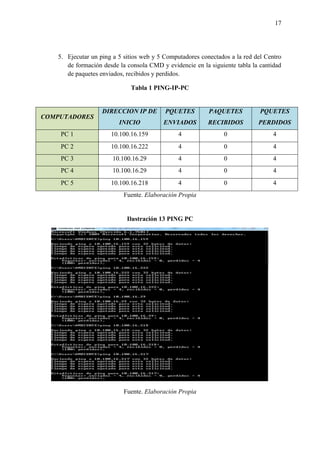

5. Ejecutar un ping a 5 sitios web y 5 Computadores conectados a la red del Centro
de formación desde la consola CMD y evidencie en la siguiente tabla la cantidad
de paquetes enviados, recibidos y perdidos.
Tabla 1 PING-IP-PC
Fuente. Elaboración Propia
Ilustración 13 PING PC
Fuente. Elaboración Propia
COMPUTADORES
DIRECCION IP DE
INICIO
PQUETES
ENVIADOS
PAQUETES
RECIBIDOS
PQUETES
PERDIDOS
PC 1 10.100.16.159 4 0 4
PC 2 10.100.16.222 4 0 4
PC 3 10.100.16.29 4 0 4
PC 4 10.100.16.29 4 0 4
PC 5 10.100.16.218 4 0 4
18. 18

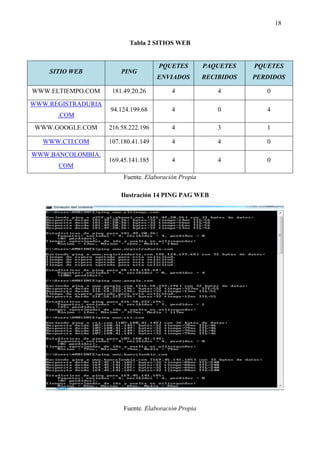

Tabla 2 SITIOS WEB
Fuente. Elaboración Propia
Fuente. Elaboración Propia
SITIO WEB PING
PQUETES
ENVIADOS
PAQUETES
RECIBIDOS
PQUETES
PERDIDOS
WWW.ELTIEMPO.COM 181.49.20.26 4 4 0
WWW.REGISTRADURIA
.COM
94.124.199.68 4 0 4
WWW.GOOGLE.COM 216.58.222.196 4 3 1
WWW.CTI.COM 107.180.41.149 4 4 0
WWW.BANCOLOMBIA.
COM
169.45.141.185 4 4 0
Ilustración 14 PING PAG WEB
19. 19
6. De manera individual exponga los conocimientos apropiados en 500 palabras.
Los sistemas de red que he manejado durante mi historial laboral son Satelitales y Terrestres.
La clase de equipos que he instalado y configurado son:
MODEM – SKYEDGE
ROUTER – BUFALO
SWICH
ATA (adaptador de telefonía) SISCO, AUDIO CODE, LYNSYK.
EQUIPOS PORTATILES, (plataformado sistema operativo Windows server 2012).
SATELITAL:
El Internet es suministrado satelitalmente llega a un Modem el cual configuramos con una
frecuencia y parámetros el cual la parte de soporte ingeniería nos suministra.
Desde el Modem utilizamos un puerto LAN distribuimos un cable UTP que llega a la WAN
del Router, donde nos permite adaptarle internet a este dispositivo para distribuirlos a los
diferentes canales de LAN que posee este equipo.
Del Router Sacamos un cable UTP GJ-45 a un Swich donde nos permite conectar otros
ordenadores.
Cada equipo cliente va conectado a la Red bajo un cable UTP RJ-45
Hay un servidor que es el equipo que suministra los servicios a estos equipos ya que manejan
un sistema de tarificación el cual controla toda la red WIFI, de tal forma que soliciten un
código de permiso para poderlos conectar, y los equipos que van conectados a la red LAN
quedan libres para el servicio.
Manejamos instalaciones de 5 puntos de Red LAN y 5 puntos de Red Eléctricos.
Siempre he manejado el tipo de ponchado para los conectores RJ 45 la norma (T586 B). En
los dos extremos.
BLANCO NARANJA – NARANJA
BLANCO VERDE – AZUL
BLANCO AZUL – VERDE
BLANCO CAFÉ- CAFÉ
20. 20
Nuestro sistema de energía sale del TDG principal de local existente e instalamos nuestro
TDG secundario para regularlo con un equipo, el cual nos permite controlar todo el sistema
de alto o bajo voltaje.
Manejamos un sistema de sistema de tierra SPAT (Varilla copper well, hidrosolta, cable # 8
de tierra, y conector), para aterrizar nuestro TDG el cual nos permite proteger nuestro sistema
eléctrico.
He realizado estudio de campo para instalaciones satelital y terrestres, con toda la
documentación y registro fotográfico.
Reconozco como se encuentra constituido un PC, HARDWARE Y SOFTWARE.
HARDWARE: está conformado por
Torre, monitor, mouse, teclado, parlante, cámara web, disco duro, tarjeta madre, memoria
RAM, procesador, tarjeta de video, fuente de poder,
SOFTWARE: está formado por:
Sistema operativo, aplicativos, driver, sistema de programación.
Tengo conocimiento como instalar un sistema operativo, con su paquete ofimático y sus
aplicativos primordiales.
Tengo conocimiento de los conceptos básicos de los pc, su funcionamiento.
Manejo desensamble y ensamble de un computador, posibles fallas generales.
Se realizar mantenimiento preventivo a los equipos, utilizando las herramienta necesarias
como: BLOWER, BROCHA, PAQUETES DE DESTORNILLADORES, BORRADOR
NATA, MANILLA ANTIESTATICA, PASTA TERMICA, LIMPIADOR DE CONTACTO,
LIMPIADOR ELECTRONICO, FROTEX, GUANTES, TAPABOCAS, UN LIMPION.
Soy una persona responsable, capaz realizar una red LAN y eléctrica, con todas las normas de
instalación, capaz de llevar un liderazgo dentro de un proyecto, capaz de aplicar mi
conocimiento como técnico en Sistema, en el campo de las telecomunicaciones.
Con el curso técnico de sistema en el SENA de garzón, me ayudo a adquirir un conocimiento
más el cual no lo sabía, como lo es, realizar mantenimiento preventivo y predictivo de los PC,
al igual complementación de conceptos de redes.
21. 21
CONCLUSIONES
La identificación de la IP, Mascara, Puerta de enlace, MAC de un equipo se
realiza por medio del comando IP CONFIG/ALL.
Todos los equipos manejan una identificación cuando se conectan a un sistema de
Red, ya sea por Ethernet, o Inalámbrico.
Todo usuario configurado con una IP, ayuda a la seguridad de información ya que
se puede programar con determinado sistema.
22. 22

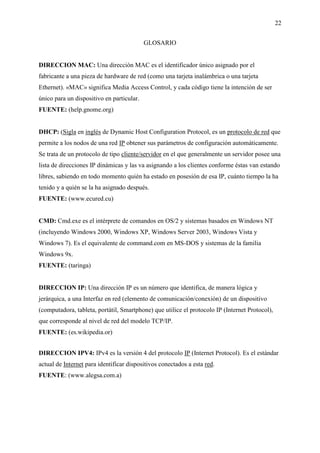

GLOSARIO
DIRECCION MAC: Una dirección MAC es el identificador único asignado por el
fabricante a una pieza de hardware de red (como una tarjeta inalámbrica o una tarjeta
Ethernet). «MAC» significa Media Access Control, y cada código tiene la intención de ser
único para un dispositivo en particular.
FUENTE: (help.gnome.org)
DHCP: (Sigla en inglés de Dynamic Host Configuration Protocol, es un protocolo de red que
permite a los nodos de una red IP obtener sus parámetros de configuración automáticamente.
Se trata de un protocolo de tipo cliente/servidor en el que generalmente un servidor posee una
lista de direcciones IP dinámicas y las va asignando a los clientes conforme éstas van estando
libres, sabiendo en todo momento quién ha estado en posesión de esa IP, cuánto tiempo la ha
tenido y a quién se la ha asignado después.
FUENTE: (www.ecured.cu)
CMD: Cmd.exe es el intérprete de comandos en OS/2 y sistemas basados en Windows NT
(incluyendo Windows 2000, Windows XP, Windows Server 2003, Windows Vista y
Windows 7). Es el equivalente de command.com en MS-DOS y sistemas de la familia
Windows 9x.
FUENTE: (taringa)
DIRECCION IP: Una dirección IP es un número que identifica, de manera lógica y
jerárquica, a una Interfaz en red (elemento de comunicación/conexión) de un dispositivo
(computadora, tableta, portátil, Smartphone) que utilice el protocolo IP (Internet Protocol),
que corresponde al nivel de red del modelo TCP/IP.
FUENTE: (es.wikipedia.or)
DIRECCION IPV4: IPv4 es la versión 4 del protocolo IP (Internet Protocol). Es el estándar
actual de Internet para identificar dispositivos conectados a esta red.
FUENTE: (www.alegsa.com.a)
23. 23
Ipconfig: Es una aplicación de consola que muestra los valores de configuración de red de
TCP/IP actuales y actualiza la configuración del protocolo DHCP y el sistema de nombres de
dominio (DNS). También existen herramientas con interfaz gráfica.
FUENTE: (es.wikipedia.org)
MÁSCARA DE SUBRED: La máscara de subred indica al sistema cuál es el esquema de
particionamiento de subred. Esta máscara de bits está formada por la parte de la dirección de
red y la parte de la dirección de subred de la dirección Internet.
FUENTE: (www.ibm.com)
24. 24

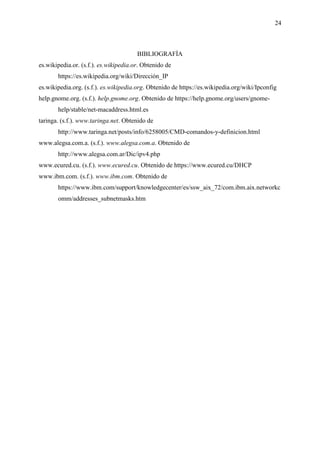

BIBLIOGRAFÍA
es.wikipedia.or. (s.f.). es.wikipedia.or. Obtenido de
https://es.wikipedia.org/wiki/Dirección_IP
es.wikipedia.org. (s.f.). es.wikipedia.org. Obtenido de https://es.wikipedia.org/wiki/Ipconfig
help.gnome.org. (s.f.). help.gnome.org. Obtenido de https://help.gnome.org/users/gnome-
help/stable/net-macaddress.html.es
taringa. (s.f.). www.taringa.net. Obtenido de
http://www.taringa.net/posts/info/6258005/CMD-comandos-y-definicion.html
www.alegsa.com.a. (s.f.). www.alegsa.com.a. Obtenido de
http://www.alegsa.com.ar/Dic/ipv4.php
www.ecured.cu. (s.f.). www.ecured.cu. Obtenido de https://www.ecured.cu/DHCP
www.ibm.com. (s.f.). www.ibm.com. Obtenido de
https://www.ibm.com/support/knowledgecenter/es/ssw_aix_72/com.ibm.aix.networkc
omm/addresses_subnetmasks.htm
