1. TRABAJO DE
HARDWARE Y REDES

2. TRANSISTOR
 DEFINICION:El transistor es un dispositivo
electrónico semiconductor utilizado para
entregar una señal de salida en respuesta a
una señal de entrada
 FUNCION:Los transistores amplifican ,
oscilan, conmutan o rectifica CORRIENTE
por ejemplo pueden ser usados para
amplificar la pequeña corriente de salida de
un circuito integrado (IC) lógico.

4.  Un transistor puede ser usado como un
interruptor encendido ON, o con ninguna
corriente apagado OFF) y como amplificador
(siempre conduciendo corriente). La cantidad
amplificada de corriente es llamada ganancia
de corriente.
 Transistor (Resistencia de transferencia)

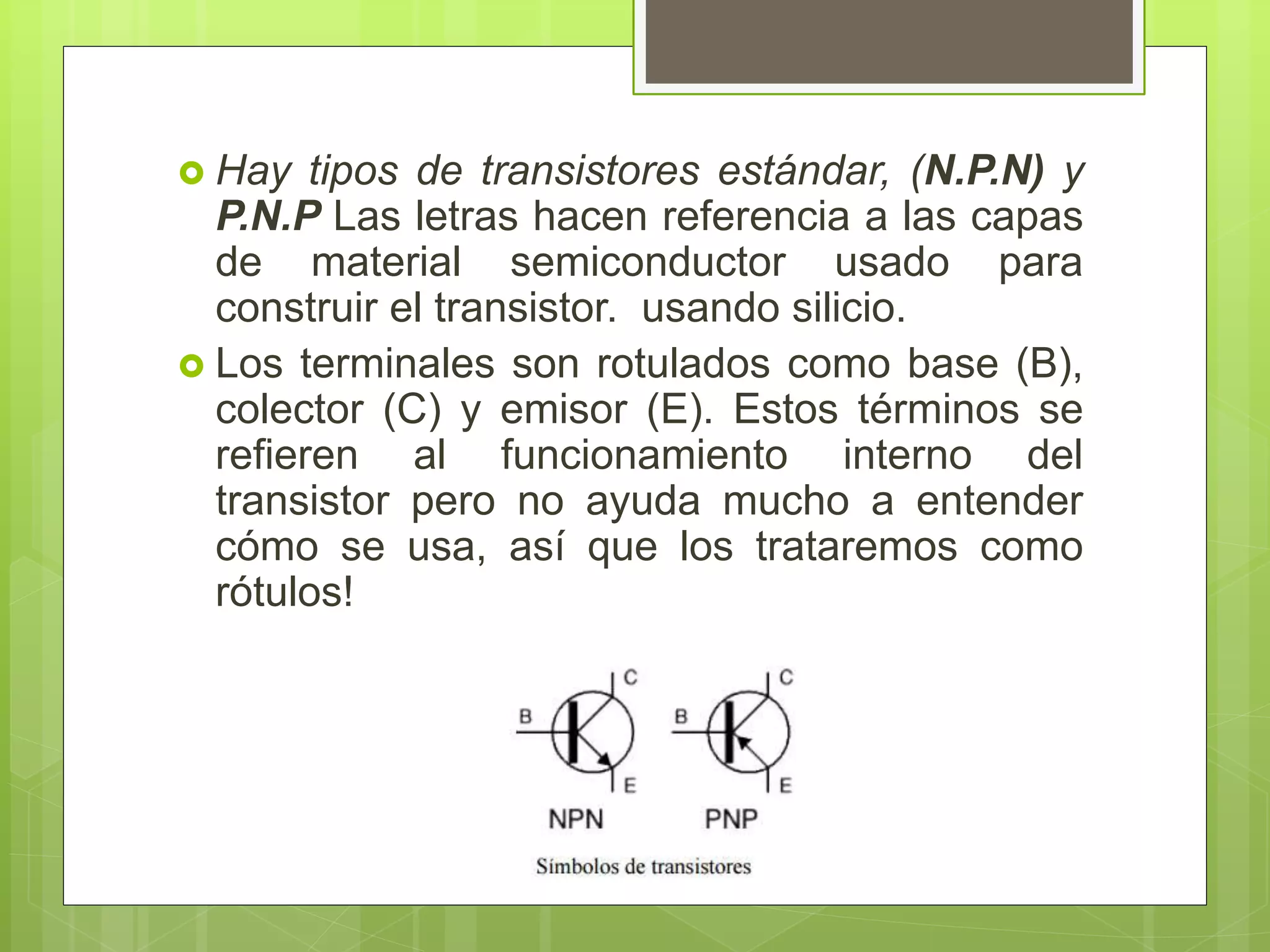

5.  Hay tipos de transistores estándar, (N.P.N) y
P.N.P Las letras hacen referencia a las capas
de material semiconductor usado para
construir el transistor. usando silicio.
 Los terminales son rotulados como base (B),
colector (C) y emisor (E). Estos términos se
refieren al funcionamiento interno del
transistor pero no ayuda mucho a entender
cómo se usa, así que los trataremos como
rótulos!

7.  Tipos de Transistor
 Transistor de contacto puntual
 Primer transistor, consta de una base de
germanio semiconductor, sobre la que se
apoyan, muy juntas, dos puntas metálicas
que constituyen el emisor y el colector. La
corriente de base es capaz de modular la
resistencia que se "ve" en el colector .

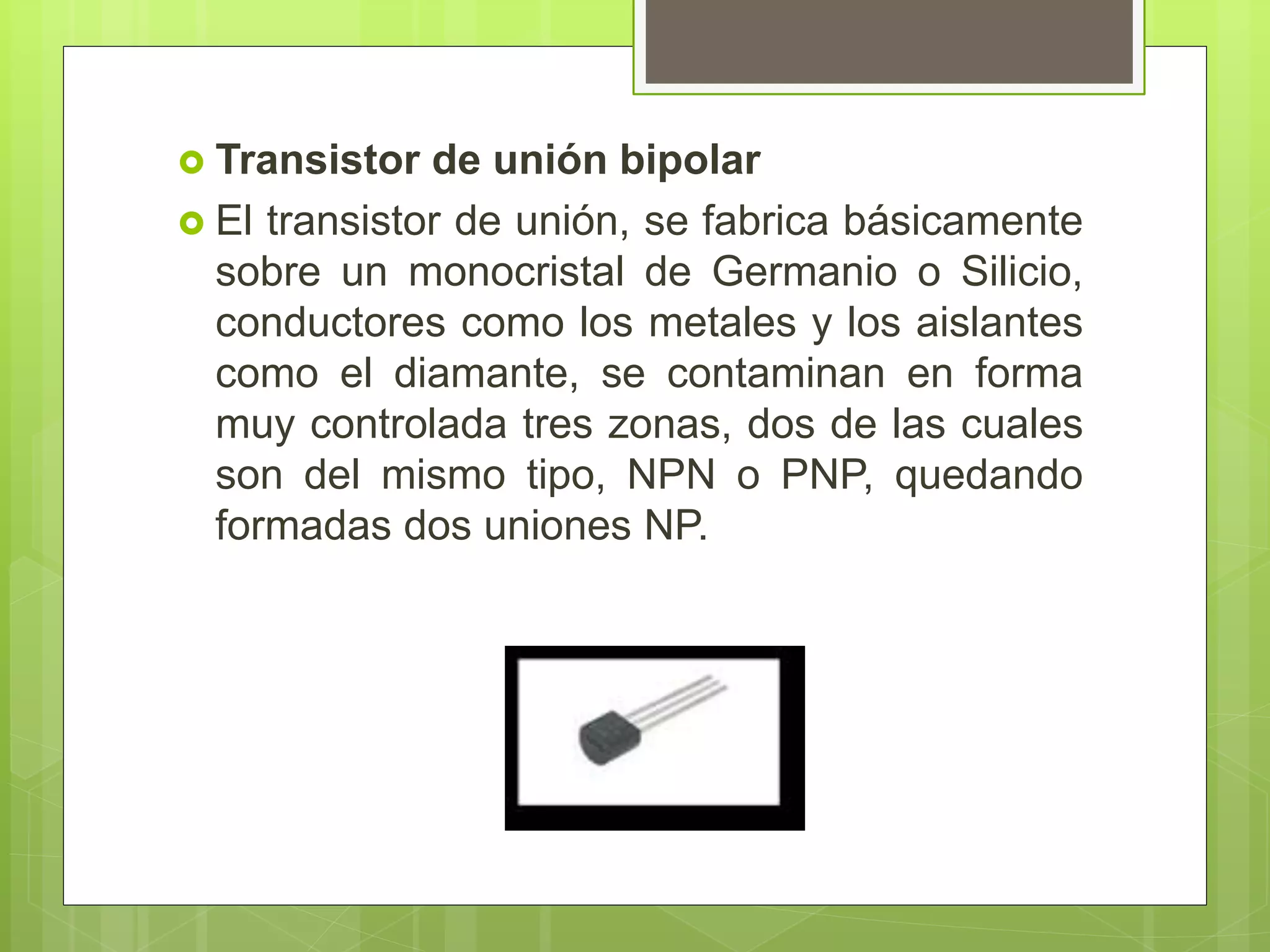

8.  Transistor de unión bipolar
 El transistor de unión, se fabrica básicamente
sobre un monocristal de Germanio o Silicio,
conductores como los metales y los aislantes
como el diamante, se contaminan en forma
muy controlada tres zonas, dos de las cuales
son del mismo tipo, NPN o PNP, quedando
formadas dos uniones NP.

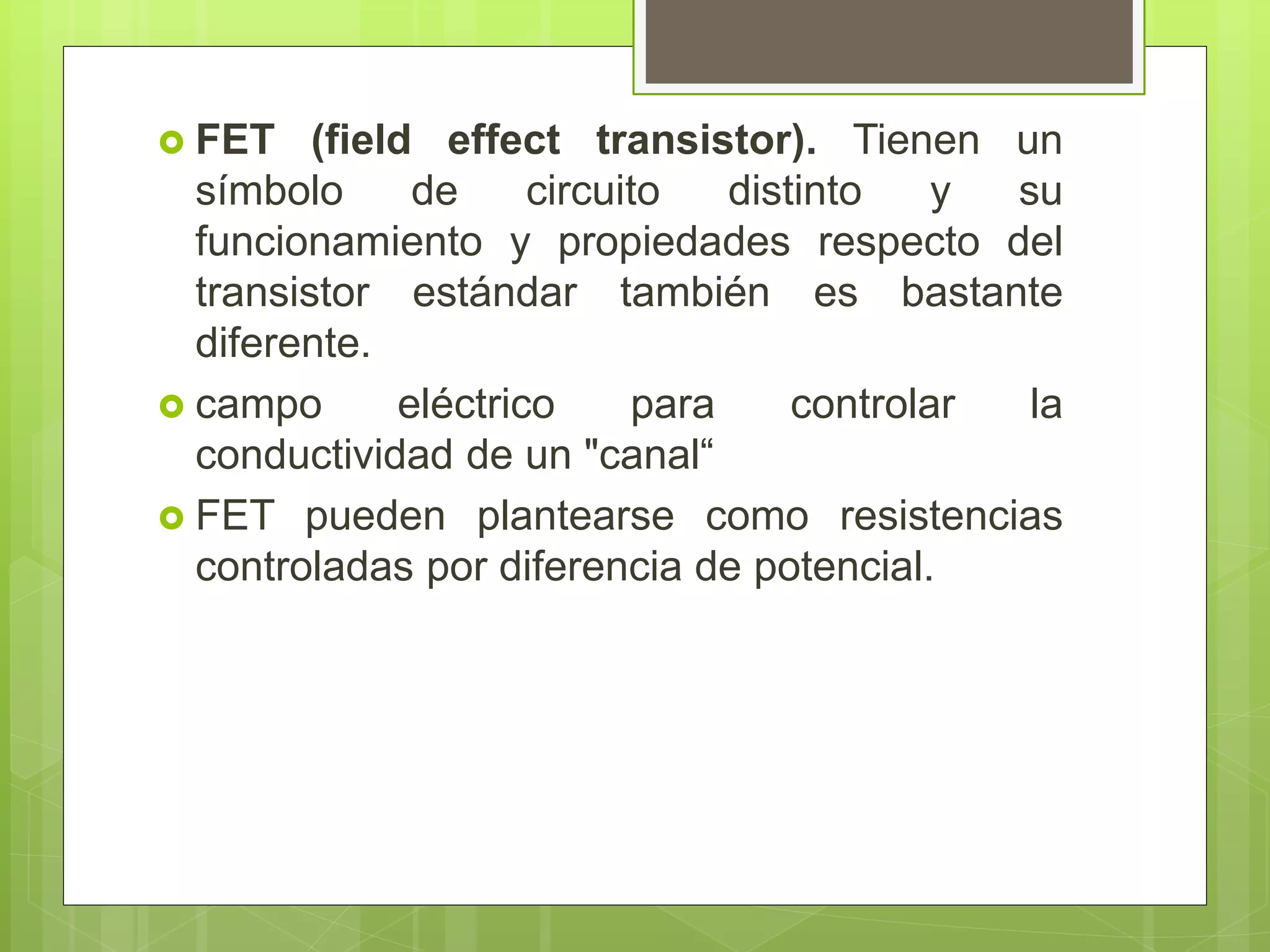

9.  FET (field effect transistor). Tienen un
símbolo de circuito distinto y su
funcionamiento y propiedades respecto del
transistor estándar también es bastante
diferente.
 campo eléctrico para controlar la
conductividad de un "canal“
 FET pueden plantearse como resistencias
controladas por diferencia de potencial.

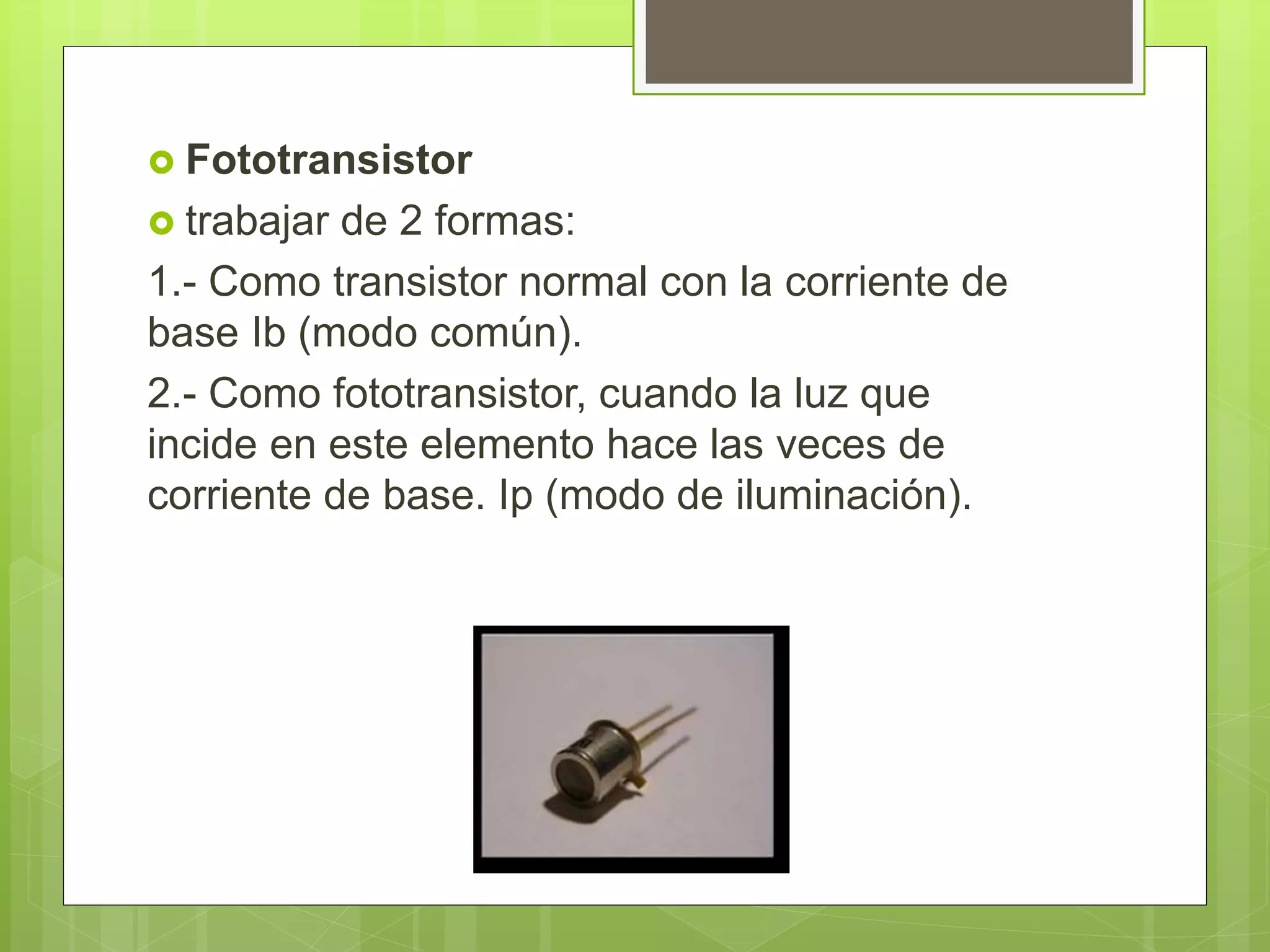

10.  Fototransistor
 trabajar de 2 formas:
1.- Como transistor normal con la corriente de
base Ib (modo común).
2.- Como fototransistor, cuando la luz que
incide en este elemento hace las veces de
corriente de base. Ip (modo de iluminación).

11.  SOLDADURA: Los transistores pueden ser
dañados por calor cuando son soldados así si
tú no eres un experto es necesario usar un
disipador de calor unido al terminal entre la
soldadura y el cuerpo del transistor. Un clip
cocodrilo de metal puede ser usado como
disipador de calor.

12.  DISIPADOR DE CALOR :Calor residual se
produce en los transistores debido al flujo de
corriente que los atraviesa. Un disipador de
calor es necesario para los transistores de
potencia porque por ellos suele pasar mucha
corriente.
 Se compone basicamente de aluminio.

13.  Probando un transistor
• Probarlo con un multímetro
• Probarlo en un sencillo circuito de conmutación

14. Códigos en los transistores Hay tres series
principales de códigos de transistores:
 Códigos que comienzan con B (o A), por ejemplo
BC108, AD478
 La primera letra B es para silicio, A es para
germanio (raramente usado).
 La segunda letra indica el tipo o uso habitual; por
ejemplo C significa baja potencia audio
frecuencia; D significa alta potencia audio
frecuencia; F significa baja potencia alta
frecuencia. El resto de los códigos identifican los
transistores particulares. No hay ninguna lógica
obvia para el sistema de numeración

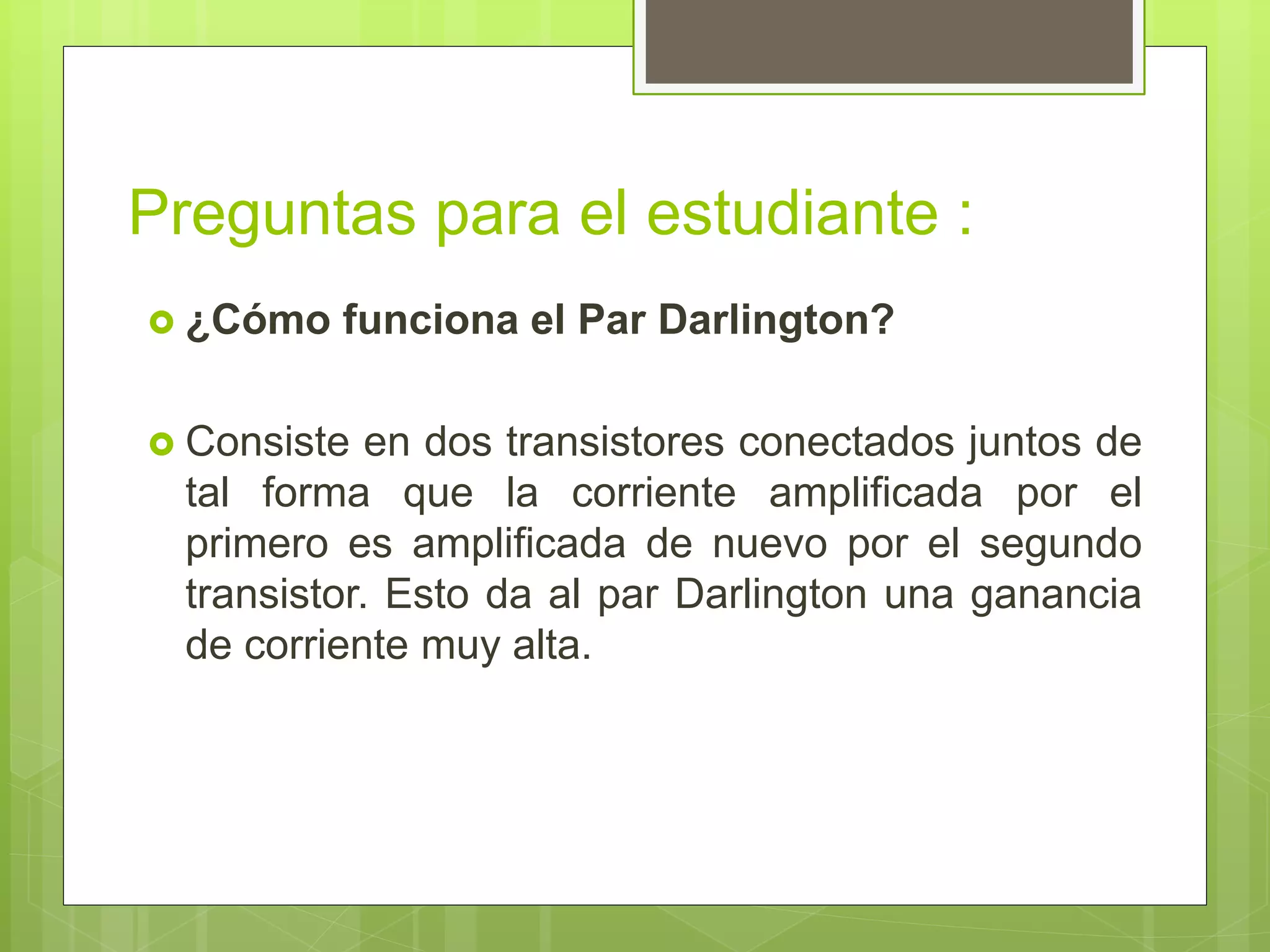

15.  Par Darlington
 Consiste en dos transistores conectados
juntos de tal forma que la corriente
amplificada por el primero es amplificada de
nuevo por el segundo transistor. Esto da al
par Darlington una ganancia de corriente muy
alta.

16. TRIAC
 El triac es un dispositivo semiconductor de
tres terminales que se usa para controlar el
flujo de corriente promedio a una carga, con
la particularidad de que conduce en ambos
sentidos y puede ser bloqueado por
inversión de la tensión o al disminuir la
corriente por debajo del valor de
mantenimiento.

17.  Triodo para Corriente Alterna (TRIAC)
 Entrada, Salida y Puerta (G)

18. DESCRIPCION GENERAL
Cuando el triac conduce, hay una trayectoria de
flujo de corriente de muy baja resistencia de una
terminal a la otra, dependiendo la dirección de flujo
de la polaridad del voltaje externo aplicado.
Aplicaciones más comunes
 Su versatilidad lo hace ideal para el control de
corriente alterna (C.A.).
 Una de ellas es su utilización como interruptor
estático ofreciendo muchas ventajas sobre los
interruptores mecánicos convencionales y los
relés.
 Funciona como interruptor electrónico y también a
pila.

19.  Cuando el triac deja de conducir no puede
fluir corriente entre las terminales principales
sin importar la polaridad del voltaje externo
aplicado por tanto actúa como un interruptor
abierto.

20. CARACTERISTICA TENSION – CORRIENTE
 Muestra la corriente a través del Triac como una
función de la tensión entre los ánodos T2 yT1.
 El punto VBD ( tensión de ruptura) es el punto por
el cual el dispositivo pasa de una resistencia alta a
una resistencia baja.

21. FORMAS DE ONDA DE LOS TRIACS
La corriente promedio entregada a la carga
puede variarse alterando la cantidad de tiempo
por ciclo que el triac permanece en el estado
encendido. Si permanece una parte pequeña
del tiempo en el estado encendido, el flujo de
corriente promedio a través de muchos ciclos
será pequeño, en cambio si permanece durante
una parte grande del ciclo de tiempo encendido,
la corriente promedio será alta.

22.  Un triac no esta limitado a 180 de conducción
por ciclo. Con un arreglo adecuado del
disparador, puede conducir durante el total de
los 360 del ciclo. Por tanto proporciona
control de corriente de onda completa, en
lugar del control de media onda que se logra
con un SCR.

23. CLABES DE 20 CM
 MACHO-MACHO
 MACHO-HEMBRA
 HEMBRA-HEMBRA

24.  cable puente para prototipos o simplemente
puente para prototipos se usa normalmente
para interconectar entre sí los componentes
en una placa de pruebas. P.E.

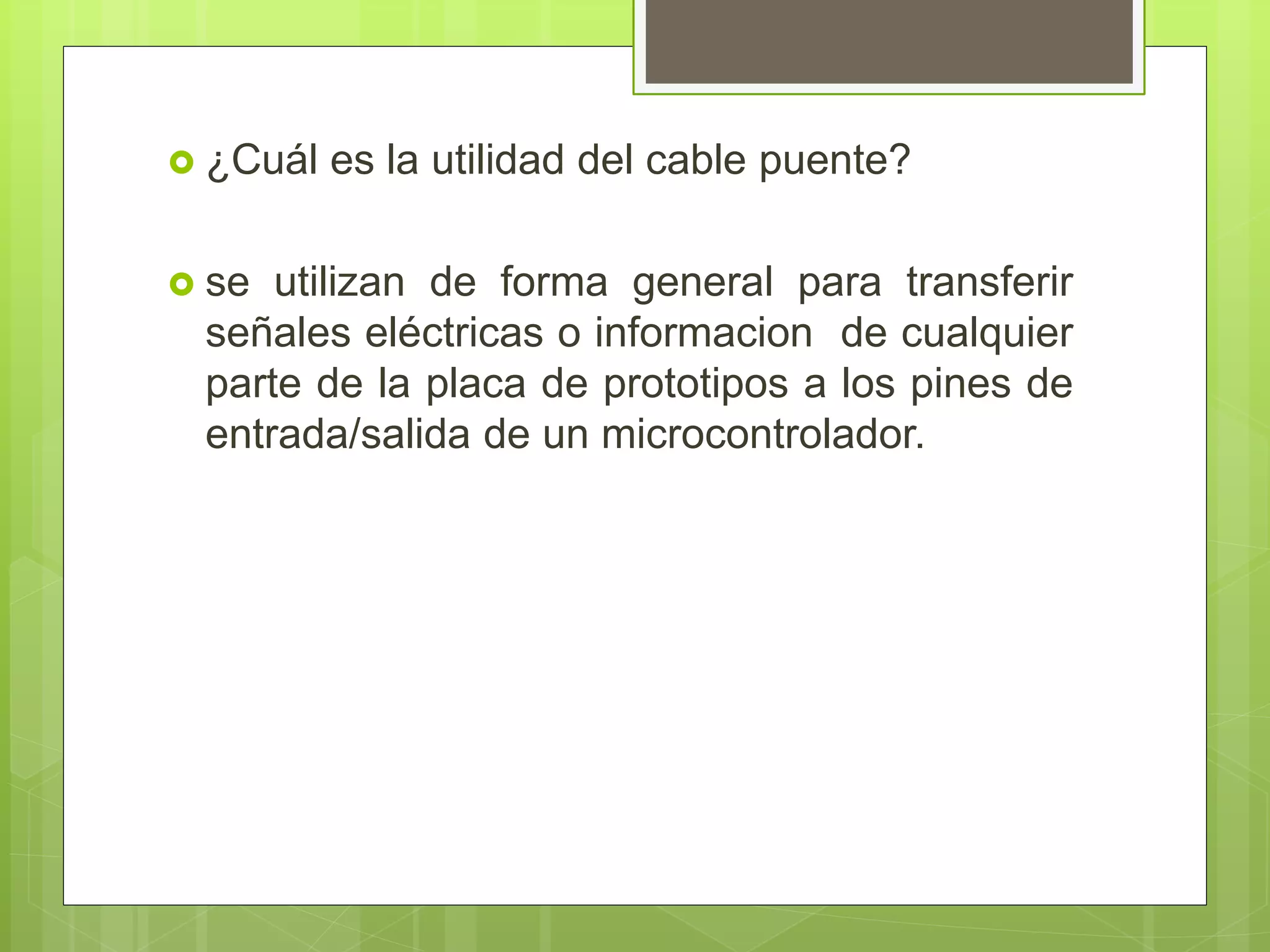

 se utilizan de forma general para transferir
señales eléctricas o informacion de cualquier
parte de la placa de prototipos a los pines de
entrada/salida de un microcontrolador.

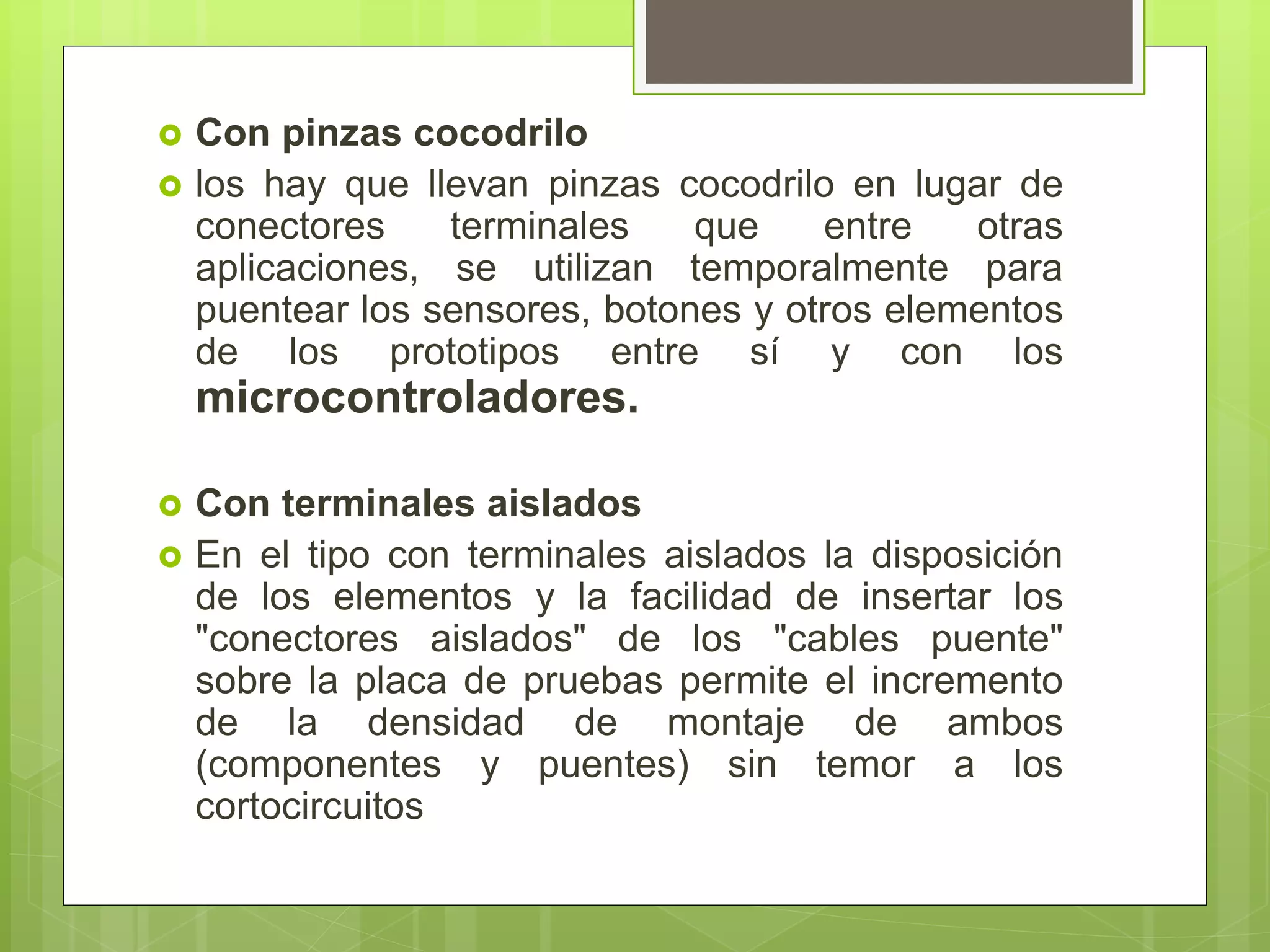

25.  Con pinzas cocodrilo
 los hay que llevan pinzas cocodrilo en lugar de
conectores terminales que entre otras
aplicaciones, se utilizan temporalmente para
puentear los sensores, botones y otros elementos
de los prototipos entre sí y con los
microcontroladores.
 Con terminales aislados
 En el tipo con terminales aislados la disposición
de los elementos y la facilidad de insertar los
"conectores aislados" de los "cables puente"
sobre la placa de pruebas permite el incremento
de la densidad de montaje de ambos
(componentes y puentes) sin temor a los
cortocircuitos

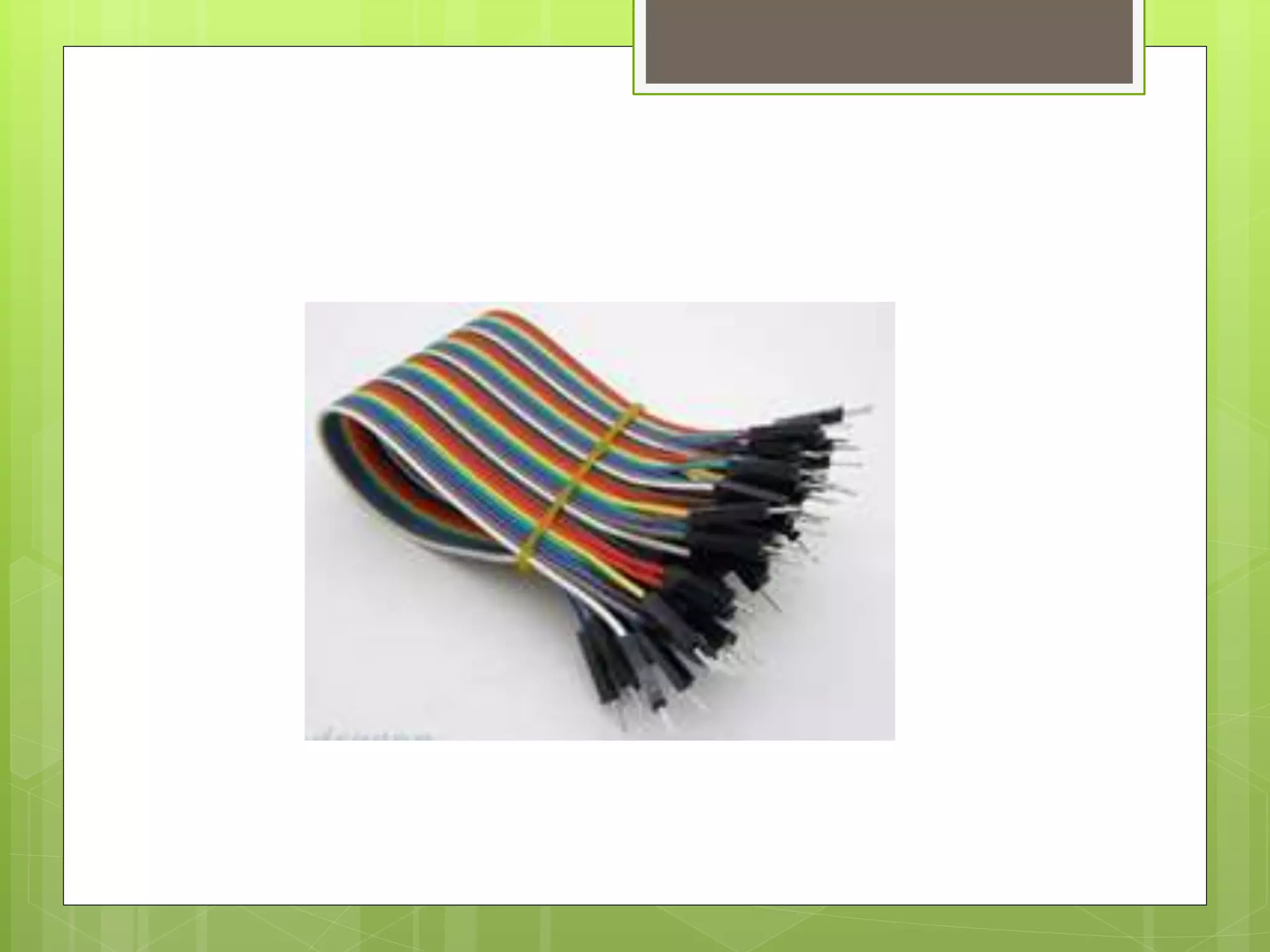

26.  MACHO-MACHO

27. FUNCION
Práctico arnés de cable macho macho. Los
conectores permiten realizar prototipos y
montajes semi-definitivos o definitivos con grán
facilidad.
 Descripción del Producto
 Realiza Las conexiones de forma profesional,
sin soldaduras, sin falsos contactos y sin
desorden con este arnés de cable dupont
macho macho.

28.  Los cables vienen en un arnés de cable plano
(tipo listón) de 40 conductores, cada uno con
su conector independiente. Puedes
separarlos todos y utilizarlos de manera
individual o crear tus arneses especiales de
2, 4, 8 o más conductores removiendo
solamente unas piezas conforme se
requieran.
 Estos cables funcionan con tiras de pines
(headers) con espaciado estándar de 0.1″ ya
sean sencillas o dobles.

30.  Características del cable dupont macho
macho:
 • 20 centímetros de longitud
 • 40 Piezas por arnés
 • Conector Dupont Macho en ambos
extremos
 • Colores variados en el arnés
 • Excelente conductividad eléctrica
 • Espaciado estándar 0.1″ (10 milésimas
de pulgada) entre conexiones

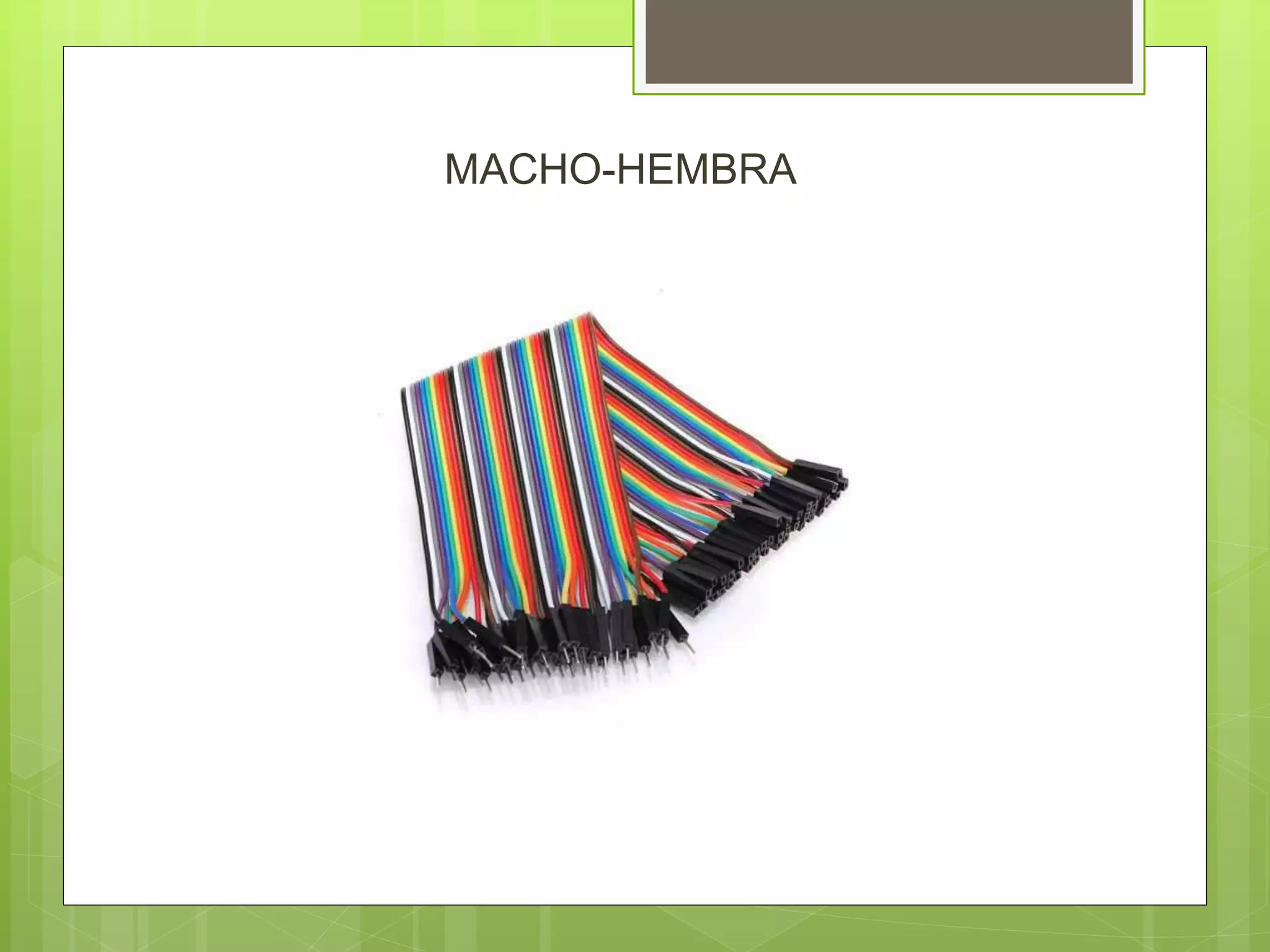

31. MACHO-HEMBRA

32.  FUNCION
 Práctico arnés de cable macho hembra . Los
conectores permiten realizar prototipos de
proyectos y montajes semi-definitivos o
definitivos con grán facilidad.
 Descripción del Producto
 Realiza Las conexiones de forma más
profesional, sin soldaduras, sin falsos
contactos y sin desorden con este arnés de
cable dupont macho hembra.

33.  Características del cable dupont macho
hembra:
 20 centímetros de longitud
 40 Piezas por arnés
 Conector Dupont macho en Un extremo y al
otro extremo hembra.
 Colores variados en el arnés
 Excelente conductividad eléctrica
 Espaciado estándar 0.1″ (10 milésimas de
pulgada) entre conexiones

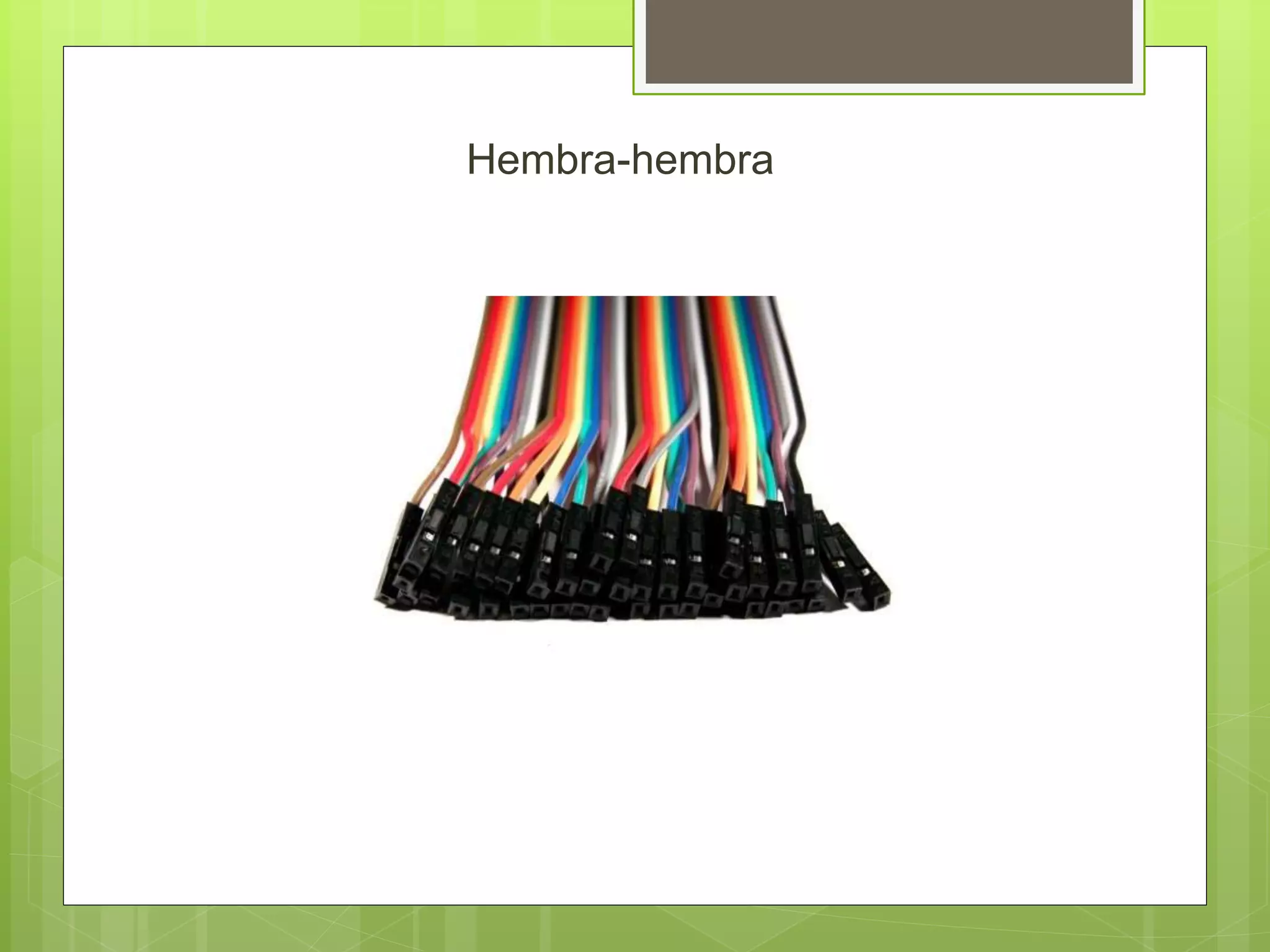

34. Hembra-hembra

35.  Descripción del Producto
 Los cables vienen en un arnés de cable plano
(tipo listón) de 40 conductores, cada uno con
su conector independiente. Puedes
separarlos todos y utilizarlos de manera
individual o crear tus arneses especiales de
2, 4, 8 o más conductores removiendo
solamente unas piezas conforme se
requieran.
 Estos cables funcionan de maravilla con tiras
de pines (headers) con espaciado estándar
de 0.1.

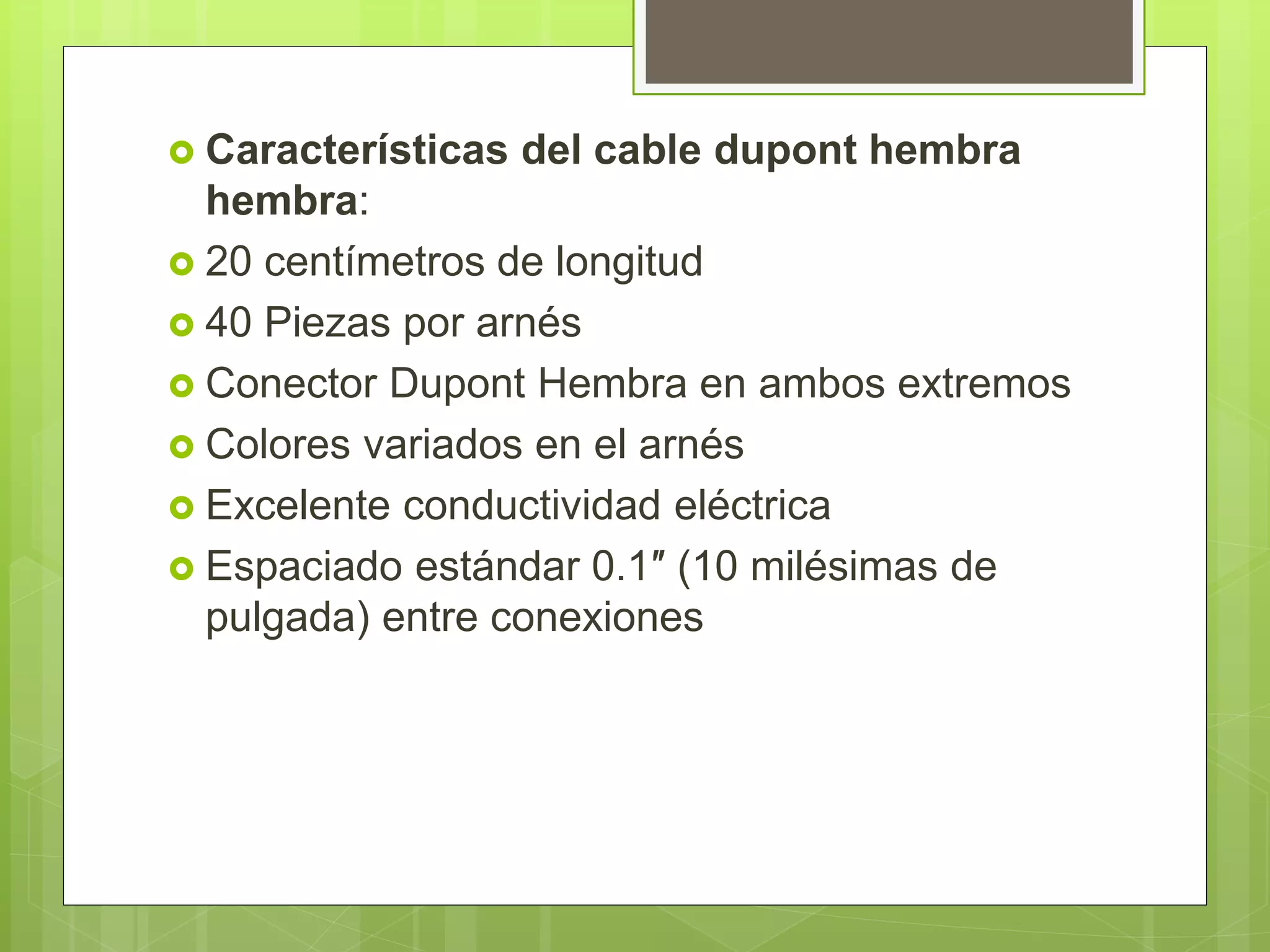

36.  Características del cable dupont hembra
hembra:
 20 centímetros de longitud
 40 Piezas por arnés
 Conector Dupont Hembra en ambos extremos
 Colores variados en el arnés
 Excelente conductividad eléctrica
 Espaciado estándar 0.1″ (10 milésimas de
pulgada) entre conexiones

37. ACTIVO ZUMBADOR
ALARMA MODULO SENSOR
DE SEÑAL PARCIAL
ARDUINO COCHE SMART

38.  ZUMBADOR. buzzer en inglés, es un transductor
electroacústico que produce un sonido o zumbido
continuo o intermitente de un mismo tono
(generalmente agudo). Sirve como mecanismo de
señalización o aviso y se utiliza en múltiples
sistemas
 ALARMA:Señal que avisa de un peligro o evento.
 MODULO:Medida que se toma
convencionalmente como norma o regla para
medir o valorar cosas de la misma naturaleza.
 SENSORUn sensor es un dispositivo capaz de
detectar magnitudes físicas o químicas, llamadas
variables de instrumentación, y transformarlas en
variables eléctricas

39.  Zumbador pasiva se caracteriza por:
 un pasivo interno fuentes sin choques, así que si la
señal de DC no puede hacer con un tweet. Debe 2K ~
5K onda cuadrada .
 sonido frecuencia controlable, puede hacer un efecto
"más de un metro de pelo Suola Xi".
 en algunos casos especiales, puede volver a utilizar un
control .
 Zumbador activo se caracteriza por:
 fuente de un zumbador interno activo con el choque,
que se llamará un poder
 programa fácil de controlar, SCM puede permitir un
sonidos altos y bajos, mientras que zumbador pasiva
no puede

40.  Descripción de un módulo
 un módulo que utiliza la unidad de transistor 9012
 2 tensión de 3.3V a 5V
 6 con agujero de perno fijo para fácil instalación
 7 pequeñas placas tamaño del PWB: 3,3 cm * 1,3
cm
 Especificación de interfaz de módulo dos (3 hilos)
 1 VCC externos 3.3V-5V Voltaje (microcontrolador
de 5v y puede conectarse directamente a 3,3 v
MCU)
 externos GND GND de 2.
 3 / O microcontrolador externo Puerto de IO

41. Mq-3 METANO GAS
SENSOR NATURAL
CARBON CON METANO
DETECTOR MODULO PARA
ARDUINO

42.  Características:
 Metano Gas Sensor Módulo
 Prueba de gas: gas natural, metano
 La detección de concentración: 300-10000ppm
 Tensión de bucle: 24 V DC
 Tensión calentador: ± 2 V ACorDC
 Resistencia de carga: ajustable
 Resistencia de calefacción: 31±3 (temperatura interior)
 Disipación de calor: 900 mW
 Parte sensible resistencia de la superficie: 2 K-20 K
 Sensibilidad: RS (en el aire)/RS (5000ppmCH4) 5
 Gradiente de concentración: 0.6
 Temperatura, Humedad: 20±2, 65% ± 5% de humedad relativa
 Circuito de prueba estándar: Vc: 5 V ± 1 V: 5 V ± 1 V, VH: 5 V ±
1 V
 Precaliente el tiempo: más de 48 horas
 Condición: nuevo
 Color se muestra como imágenes

43.  Sensor de óxido de carbono Permanente
 El patrón de sonido es de cuatro cortos pitidos de
alarma. El LED rojo parpadea en el modo de alarma.
 Un chirrido cada 30 segundos en una indicación de
que la batería está baja (necesidad de reemplazo)
 LED sigue parpadeando una vez cada 30 segundos).
 Test/Reset botón para probar la unidad y verifica el
funcionamiento adecuado de la unidad y restablecer la
unidad durante la alarma de CO.
 Función de memoria de alarma: Si la unidad de
alarmas, al pulsar el botón, el LED verde parpadea una
vez por segundo durante un minuto y el nivel de alarma
máximo se indicará en la pantalla LCD.

44. Preguntas para el estudiante :
 ¿Cómo funciona el Par Darlington?
 Consiste en dos transistores conectados juntos de
tal forma que la corriente amplificada por el
primero es amplificada de nuevo por el segundo
transistor. Esto da al par Darlington una ganancia
de corriente muy alta.

45.  ¿Cuáles son las aplicaciones mas comunes
del TRIAC?
 Su versatilidad lo hace ideal para el control de
corriente alterna (C.A.).
 Una de ellas es su utilización como interruptor
estático ofreciendo muchas ventajas sobre los
interruptores mecánicos convencionales y los
relés.
 Funciona como interruptor electrónico y también a
pila.

46.  ¿Cuál es la utilidad del cable puente?
 se utilizan de forma general para transferir
señales eléctricas o informacion de cualquier
parte de la placa de prototipos a los pines de
entrada/salida de un microcontrolador.
