El documento describe diferentes componentes electrónicos básicos como una placa protoboard para construir circuitos, pilas, resistores, parlantes, cable UTP, broches para pilas, potenciómetros, capacitores electrolíticos, SCR, LEDs, fotoceldas, circuitos integrados, transistores y pulsadores normalmente abiertos. Explica brevemente las funciones y características de cada uno de estos componentes fundamentales en electrónica.

1. Por:
Andrés Felipe Payan
Sebastián campo
7-3

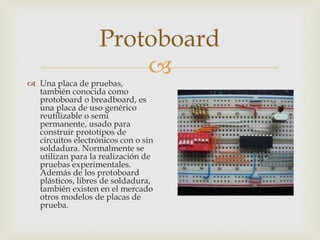

2. Protoboard

 Una placa de pruebas,
también conocida como
protoboard o breadboard, es
una placa de uso genérico
reutilizable o semi
permanente, usado para
construir prototipos de
circuitos electrónicos con o sin
soldadura. Normalmente se
utilizan para la realización de
pruebas experimentales.
Además de los protoboard
plásticos, libres de soldadura,
también existen en el mercado
otros modelos de placas de
prueba.

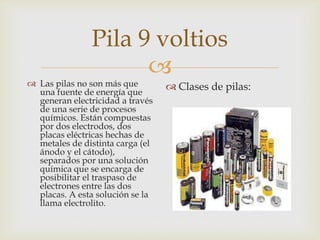

3. Pila 9 voltios

 Las pilas no son más que
una fuente de energía que
generan electricidad a través
de una serie de procesos
químicos. Están compuestas
por dos electrodos, dos
placas eléctricas hechas de
metales de distinta carga (el
ánodo y el cátodo),
separados por una solución
química que se encarga de
posibilitar el traspaso de
electrones entre las dos
placas. A esta solución se la
llama electrolito.
 Clases de pilas:

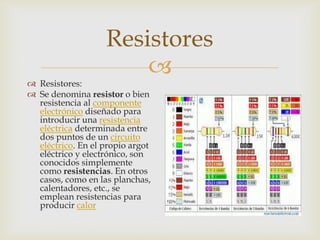

4. Resistores

 Resistores:
 Se denomina resistor o bien
resistencia al componente
electrónico diseñado para
introducir una resistencia
eléctrica determinada entre
dos puntos de un circuito
eléctrico. En el propio argot
eléctrico y electrónico, son
conocidos simplemente
como resistencias. En otros
casos, como en las planchas,
calentadores, etc., se
emplean resistencias para
producir calor

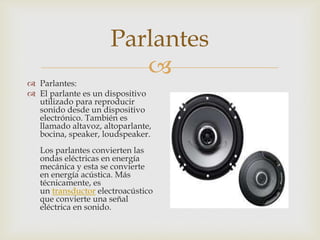

5. Parlantes

 Parlantes:
 El parlante es un dispositivo
utilizado para reproducir
sonido desde un dispositivo
electrónico. También es
llamado altavoz, altoparlante,
bocina, speaker, loudspeaker.
Los parlantes convierten las
ondas eléctricas en energía
mecánica y esta se convierte
en energía acústica. Más
técnicamente, es
un transductor electroacústico
que convierte una señal
eléctrica en sonido.

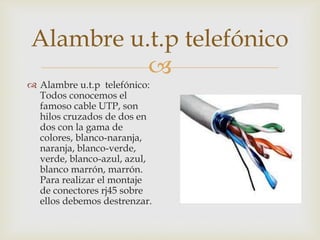

6. Alambre u.t.p telefónico

 Alambre u.t.p telefónico:
Todos conocemos el
famoso cable UTP, son
hilos cruzados de dos en
dos con la gama de
colores, blanco-naranja,
naranja, blanco-verde,
verde, blanco-azul, azul,
blanco marrón, marrón.
Para realizar el montaje
de conectores rj45 sobre
ellos debemos destrenzar.

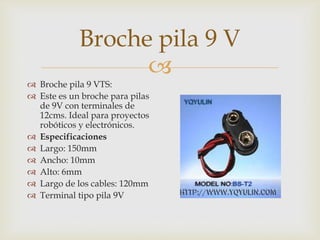

7. Broche pila 9 V

 Broche pila 9 VTS:
 Este es un broche para pilas
de 9V con terminales de
12cms. Ideal para proyectos
robóticos y electrónicos.
 Especificaciones
 Largo: 150mm
 Ancho: 10mm
 Alto: 6mm
 Largo de los cables: 120mm
 Terminal tipo pila 9V

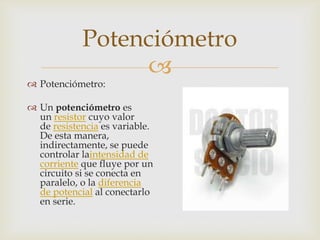

8. Potenciómetro

 Potenciómetro:
 Un potenciómetro es
un resistor cuyo valor
de resistencia es variable.
De esta manera,
indirectamente, se puede
controlar laintensidad de
corriente que fluye por un
circuito si se conecta en
paralelo, o la diferencia
de potencial al conectarlo
en serie.

9. Capacitor Electrolítico

 Capacitor Electrolítico:
 Se llama capacitor a un
dispositivo que almacena
carga eléctrica. El
capacitor está formado
por dos conductores
próximos uno a otro,
separados por un aislante,
de tal modo que puedan
estar cargados con el
mismo valor, pero con
signos contrarios.

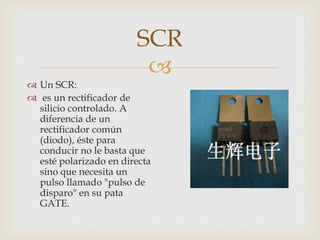

10. SCR

 Un SCR:
 es un rectificador de
silicio controlado. A
diferencia de un
rectificador común
(diodo), éste para
conducir no le basta que
esté polarizado en directa
sino que necesita un
pulso llamado "pulso de
disparo" en su pata
GATE.

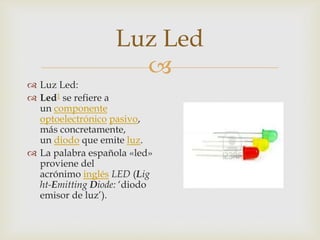

11. Luz Led

 Luz Led:
 Led1 se refiere a
un componente
optoelectrónico pasivo,
más concretamente,
un diodo que emite luz.
 La palabra española «led»
proviene del
acrónimo inglés LED (Lig
ht-Emitting Diode: ‘diodo
emisor de luz’).

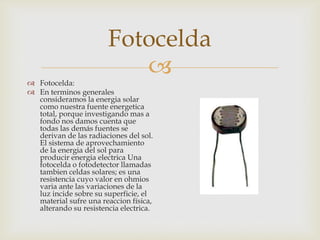

12. Fotocelda

 Fotocelda:
 En terminos generales
consideramos la energia solar
como nuestra fuente energetica
total, porque investigando mas a
fondo nos damos cuenta que
todas las demás fuentes se
derivan de las radiaciones del sol.
El sistema de aprovechamiento
de la energia del sol para
producir energia electrica Una
fotocelda o fotodetector llamadas
tambien celdas solares; es una
resistencia cuyo valor en ohmios
varia ante las variaciones de la
luz incide sobre su superficie, el
material sufre una reaccion física,
alterando su resistencia electrica.

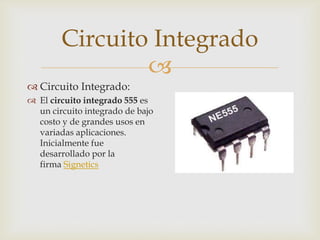

13. Circuito Integrado

 Circuito Integrado:
 El circuito integrado 555 es
un circuito integrado de bajo
costo y de grandes usos en
variadas aplicaciones.
Inicialmente fue
desarrollado por la
firma Signetics

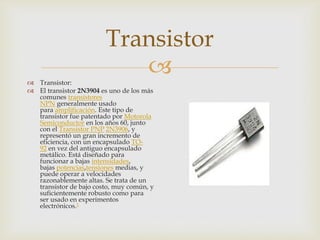

14. Transistor

 Transistor:
 El transistor 2N3904 es uno de los más
comunes transistores
NPN generalmente usado
para amplificación. Este tipo de
transistor fue patentado por Motorola
Semiconductor en los años 60, junto
con el Transistor PNP 2N3906, y
representó un gran incremento de
eficiencia, con un encapsulado TO92 en vez del antiguo encapsulado
metálico. Está diseñado para
funcionar a bajas intensidades,
bajas potencias,tensiones medias, y
puede operar a velocidades
razonablemente altas. Se trata de un
transistor de bajo costo, muy común, y
suficientemente robusto como para
ser usado en experimentos
electrónicos.1

15. 
Pulsador NA:
Pulsador NA

 Un pulsador es simplemente un
interruptor o switch cuya funcion
es permitir o interrumpir el paso de
la corriente electrica, a diferencia de
un switch comun, un pulsador solo
realiza su trabajo mientras lo tengas
presionado. Existen pulsadores NC
y NA, es decir normalmente
abiertos y normalmente cerrados,
cuando pulsas uno de tipo NC, se
abre mientras lo pesiones es decir
no permite le pas ode la corriente, y
en un NA, cuando lo presionas
permites el paso, es decir lo
contrario, genralmente se usa para
enviar pulsos o para activar algo.
Como ejemplo el teclado de tu PC
cada tecla es un pulsador, cuando
presionas uno permite el paso de
una señal electrica que le dice a la
CPU que estas presionando esa
tecla.
