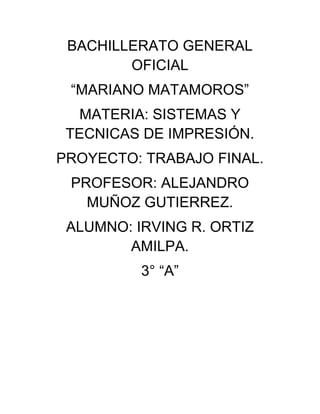

1. BACHILLERATO GENERAL
OFICIAL
“MARIANO MATAMOROS”
MATERIA: SISTEMAS Y
TECNICAS DE IMPRESIÓN.
PROYECTO: TRABAJO FINAL.
PROFESOR: ALEJANDRO
MUÑOZ GUTIERREZ.
ALUMNO: IRVING R. ORTIZ
AMILPA.
3° “A”

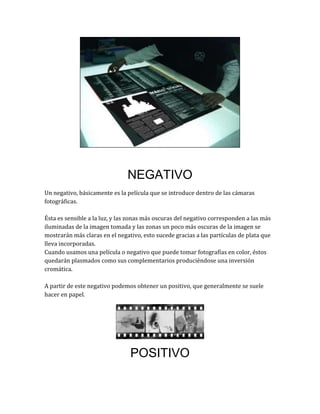

2. NEGATIVO
Un negativo, básicamente es la película que se introduce dentro de las cámaras
fotográficas.
Ésta es sensible a la luz, y las zonas más oscuras del negativo corresponden a las más
iluminadas de la imagen tomada y las zonas un poco más oscuras de la imagen se
mostrarán más claras en el negativo, esto sucede gracias a las partículas de plata que
lleva incorporadas.
Cuando usamos una película o negativo que puede tomar fotografías en color, éstos
quedarán plasmados como sus complementarios produciéndose una inversión
cromática.
A partir de este negativo podemos obtener un positivo, que generalmente se suele
hacer en papel.
POSITIVO

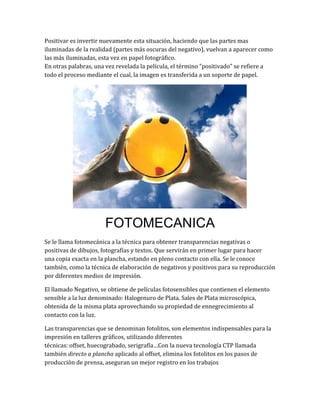

3. Positivar es invertir nuevamente esta situación, haciendo que las partes mas
iluminadas de la realidad (partes más oscuras del negativo), vuelvan a aparecer como
las más iluminadas, esta vez en papel fotográfico.
En otras palabras, una vez revelada la película, el término "positivado" se refiere a
todo el proceso mediante el cual, la imagen es transferida a un soporte de papel.
FOTOMECANICA
Se le llama fotomecánica a la técnica para obtener transparencias negativas o
positivas de dibujos, fotografías y textos. Que servirán en primer lugar para hacer
una copia exacta en la plancha, estando en pleno contacto con ella. Se le conoce
también, como la técnica de elaboración de negativos y positivos para su reproducción
por diferentes medios de impresión.
El llamado Negativo, se obtiene de películas fotosensibles que contienen el elemento
sensible a la luz denominado: Halogenuro de Plata. Sales de Plata microscópica,
obtenida de la misma plata aprovechando su propiedad de ennegrecimiento al
contacto con la luz.
Las transparencias que se denominan fotolitos, son elementos indispensables para la
impresión en talleres gráficos, utilizando diferentes
técnicas: offset, huecograbado, serigrafía…Con la nueva tecnología CTP llamada
también directo a plancha aplicado al offset, elimina los fotolitos en los pasos de
producción de prensa, aseguran un mejor registro en los trabajos

4. PRE-PRENSA
Una vez finalizado el diseño, comienza la segunda etapa: la pre prensa o pre
impresión, que como su nombre lo dice, corresponde a la etapa previa al proceso de
impresión del producto. Antes de mandar a imprimir, el diseño tiene que pasar por un
proceso que lo prepara y transfiere a las placas de impresión y puede ser de modo
tradicional o digital.
Las tareas más evidentes son la filmación de películas y el copiado de planchas (o más
recientemente la confección directa de planchas), a lo que debe agregarse en muchos
casos la digitalización, ajuste, recorte y aplicación de foto cromos, las pruebas digitales
y a partir de películas, la aplicación de trapping, la imposición de páginas para formar
pliegos.
La falta de conocimientos o de interés de parte de los diseñadores, hace que sea
responsabilidad del personal de pre prensa revisar y corregir los archivos que se
reciben para ser procesados, con el fin de solucionar los problemas que puedan
contener. El principal objetivo de esta guía es señalar cuáles suelen ser estos
problemas y servir a los diseñadores como una ayuda a la hora de evitarlos. Como su
nombre bien lo dice estamos hablando de procesos anteriores o previos a la prensa, a
la impresión, al trabajo de reproducir en sistemas tradicionales (por ejemplo, offset)

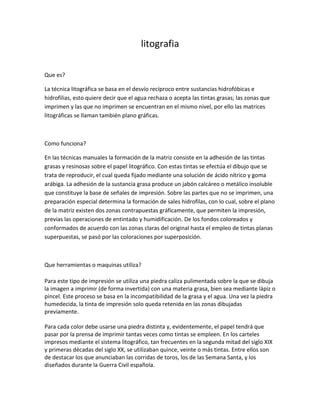

5. litografia
Que es?
La técnica litográfica se basa en el desvío recíproco entre sustancias hidrofóbicas e
hidrofilias, esto quiere decir que el agua rechaza o acepta las tintas grasas; las zonas que
imprimen y las que no imprimen se encuentran en el mismo nivel, por ello las matrices
litográficas se llaman también plano gráficas.
Como funciona?
En las técnicas manuales la formación de la matriz consiste en la adhesión de las tintas
grasas y resinosas sobre el papel litográfico. Con estas tintas se efectúa el dibujo que se
trata de reproducir, el cual queda fijado mediante una solución de ácido nítrico y goma
arábiga. La adhesión de la sustancia grasa produce un jabón calcáreo o metálico insoluble
que constituye la base de señales de impresión. Sobre las partes que no se imprimen, una
preparación especial determina la formación de sales hidrofilas, con lo cual, sobre el plano
de la matriz existen dos zonas contrapuestas gráficamente, que permiten la impresión,
previas las operaciones de entintado y humidificación. De los fondos coloreados y
conformados de acuerdo con las zonas claras del original hasta el empleo de tintas planas
superpuestas, se pasó por las coloraciones por superposición.
Que herramientas o maquinas utiliza?
Para este tipo de impresión se utiliza una piedra caliza pulimentada sobre la que se dibuja
la imagen a imprimir (de forma invertida) con una materia grasa, bien sea mediante lápiz o
pincel. Este proceso se basa en la incompatibilidad de la grasa y el agua. Una vez la piedra
humedecida, la tinta de impresión solo queda retenida en las zonas dibujadas
previamente.
Para cada color debe usarse una piedra distinta y, evidentemente, el papel tendrá que
pasar por la prensa de imprimir tantas veces como tintas se empleen. En los carteles
impresos mediante el sistema litográfico, tan frecuentes en la segunda mitad del siglo XIX
y primeras décadas del siglo XX, se utilizaban quince, veinte o más tintas. Entre ellos son
de destacar los que anunciaban las corridas de toros, los de las Semana Santa, y los
diseñados durante la Guerra Civil española.

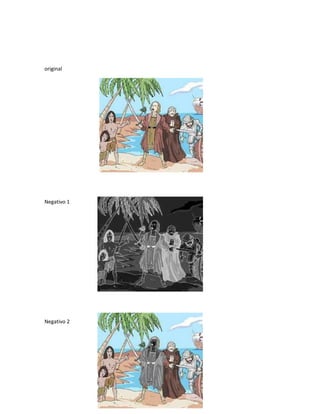

6. original
Negativo 1
Negativo 2

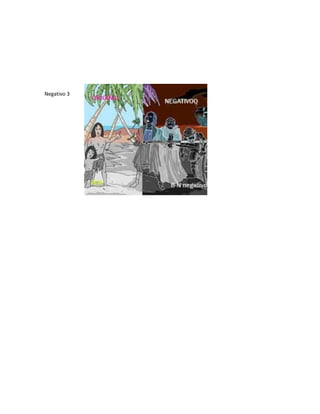

7. Negativo 3
