Este documento describe diferentes sistemas de impresión, incluyendo offset, huecograbado, serigrafía, flexografía, impresión digital por inyección de tinta e impresión láser. Cada sistema se explica brevemente, describiendo los componentes clave y el proceso de impresión.

1. OFFSET
HUECOGRABADO
SERIGRAFIA
FLEXOGRAFÍA
DIGITAL INJEKT
LÁSER

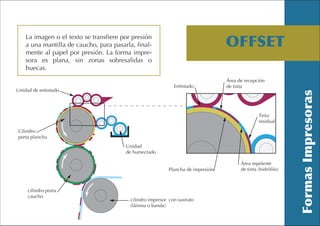

2. OFFSET
La imagen o el texto se transfiere por presión
a una mantilla de caucho, para pasarla, final-
mente al papel por presión. La forma impre-
sora es plana, sin zonas sobresalidas o
huecas.
Área de recepción
Entintado de tinta
Unidad de entintado
Tinta
residual
Cilindro
porta plancha
Unidad
de humectado
Área repelente
Plancha de impresión de tinta (hidrófilo)
cilindro porta
caucho
cilindro impresor con sustrato
(lámina o banda)

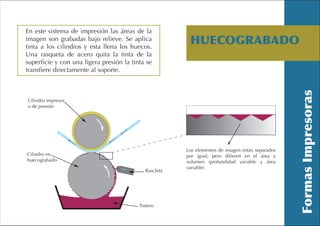

3. En este sistema de impresión las áreas de la
imagen son grabadas bajo relieve. Se aplica
tinta a los cilindros y esta llena los huecos.
HUECOGRABADO
Una rasqueta de acero quita la tinta de la
superficie y con una ligera presión la tinta se
transfiere directamente al soporte.
Cilindro impresor
o de presión
Los elementos de imagen están separados
Cilindro en por igual, pero difieren en el área y
huecograbado volumen (profundidad variable y área
variable)
Rascleta
Tintero

4. Es un proceso de impresión que utiliza formas
planas y permeables llamadas pantallas, de SERIGRAFÍA
modo que la tinta traspasa la forma impresora
para llegar al soporte.
La emulsión tapa
la malla
Tinta Residual
pantalla con emulsión
Rasqueta
Película de tinta
Pantalla
Área permeable
Base de impresión Marco de tinta
Sustrato

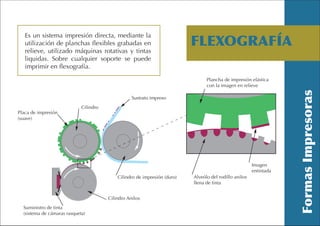

5. Es un sistema impresión directa, mediante la
utilización de planchas flexibles grabadas en FLEXOGRAFÍA
relieve, utilizado máquinas rotativas y tintas
liquidas. Sobre cualquier soporte se puede
imprimir en flexografía.
Plancha de impresión elástica
con la imagen en relieve
Sustrato impreso
Cilindro
Placa de impresión
(suave)
Imagen
entintada
Cilindro de impresión (duro) Alveólo del rodillo anilox
llena de tinta
Cilindro Anilox
Suministro de tinta
(sistema de cámaras rasqueta)

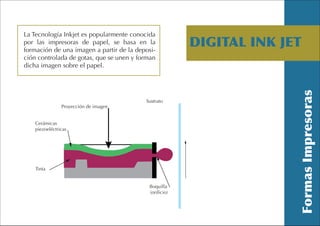

6. La Tecnología Inkjet es popularmente conocida
por las impresoras de papel, se basa en la
formación de una imagen a partir de la deposi-
DIGITAL INK JET
ción controlada de gotas, que se unen y forman
dicha imagen sobre el papel.
Sustrato
Proyección de imagen
Cerámicas
piezoeléctricas
Tinta
Boquilla
(orificio)

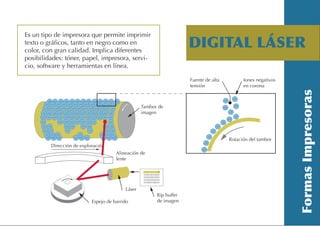

7. Es un tipo de impresora que permite imprimir
texto o gráficos, tanto en negro como en
color, con gran calidad. Implica diferentes
DIGITAL LÁSER
posibilidades: tóner, papel, impresora, servi-
cio, software y herramientas en línea.
Fuente de alta Iones negativos
tensión en corona
Tambor de
imagen
Rotación del tambor
Dirección de exploración
Alineación de
lente
0110000000110
0011001001100
0011011101100
0001110111000
0001100011000
Láser
Rip buffer
Espejo de barrido de imagen
