Apellido y Nombres: JEAMPIER RIVERA BALDEON
Tema: FUNDAMENTOS DE TECNOLOGIA DE MATERIALES
ELECTRICOS
NOTA
1. ¿Qué se entiende de los materiales conductores?
Es un material que permite el paso de la energía, ya sea esta calorífica, eléctrica u otra.
son materiales cuya resistencia al paso de la electricidad es muy baja. Los mejores
conductores eléctricos son metales, por ejemplo:
Materiales cuya resistencia al paso de la corriente es muy baja.
Un material aislante posee una resistencia de hasta 〖10〗^24 veces que un buen
material conductor.
Sus propiedades generales son: las eléctricas, las mecánicas y las físico-químicas.
Se subdividen en conductores, semiconductores y superconductores.
Propiedades Eléctricas de los Materiales Conductores
Resistencia eléctrica.
Constituye un índice de la oposición que ofrece ante el paso de la corriente
eléctrica.
Resistividad eléctrica.
Es la medida de una cantidad de unidad de material dado.
Conductividad eléctrica.
Es la inversa de la resistividad.
Propiedades Mecánica de los Materiales Conductores
Por estar sometidos a esfuerzos mecánicos, están las siguientes propiedades:
Coeficiente de trabajo a la tracción.
Coeficiente de trabajo a la compresión.
Coeficiente de trabajo a la flexión.
Coeficiente de trabajo a la cortadura.
Módulo de elasticidad.
Dureza.
2. UNIVERSIDAD NACIONAL DEL CALLAO

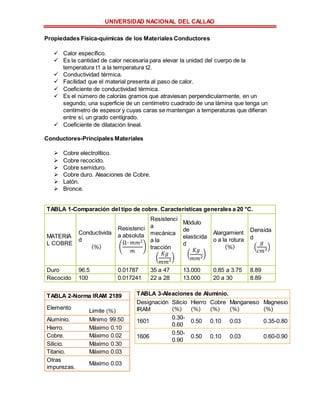

Propiedades Física-químicas de los Materiales Conductores
Calor específico.
Es la cantidad de calor necesaria para elevar la unidad del cuerpo de la
temperatura t1 a la temperatura t2.
Conductividad térmica.
Facilidad que el material presenta al paso de calor.
Coeficiente de conductividad térmica.
Es el número de calorías gramos que atraviesan perpendicularmente, en un
segundo, una superficie de un centímetro cuadrado de una lámina que tenga un
centímetro de espesor y cuyas caras se mantengan a temperaturas que difieran
entre sí, un grado centígrado.
Coeficiente de dilatación lineal.
Conductores-Principales Materiales
Cobre electrolítico.
Cobre recocido.
Cobre semiduro.
Cobre duro. Aleaciones de Cobre.
Latón.
Bronce.
TABLA 3-Aleaciones de Aluminio.
Designación
IRAM
Silicio
(%)
Hierro
(%)
Cobre
(%)
Manganeso
(%)
Magnesio
(%)
1601
0.30-
0.60
0.50 0.10 0.03 0.35-0.80
1606
0.50-
0.90
0.50 0.10 0.03 0.60-0.90
TABLA 1-Comparación del tipo de cobre. Características generales a 20 °C.
MATERIA
L COBRE
Conductivida
d
(%)
Resistenci
a absoluta
(
Ω∙ 𝑚𝑚2
𝑚
)
Resistenci
a
mecánica
a la
tracción
(
𝐾𝑔
𝑚𝑚2
)
Módulo
de
elasticida
d
(
𝐾𝑔
𝑚𝑚2
)
Alargamient
o a la rotura
(%)
Densida
d
(
𝑔
𝑐𝑚3)
Duro 96.5 0.01787 35 a 47 13.000 0.85 a 3.75 8.89
Recocido 100 0.017241 22 a 28 13.000 20 a 30 8.89
TABLA 2-Norma IRAM 2189
Elemento
Limite (%)
Aluminio. Mínimo 99.50
Hierro. Máximo 0.10
Cobre. Máximo 0.02
Silicio. Máximo 0.30
Titanio. Máximo 0.03
Otras
impurezas.
Máximo 0.03
3. UNIVERSIDAD NACIONAL DEL CALLAO
2. ¿Qué se entiende de los materiales conductores?
Se denomina material aislante eléctrico a toda sustanciade tan baja conductividad eléctrica,
que el paso a través de ella puede ser despreciado. La pequeña corriente que pasa a través
del aislante se denomina corriente de fuga y la intensidad de esta que puede ser tolerada,
determinará la clase de material que puede utilizarse. También se les denomina
dieléctricos.
Cumplen 2 misiones fundamentales:
Permitir aislar eléctricamente los conductores entre sí y estos mismos conductores
respecto a tierra o a una masa metálica.
Modificar, en gran proporción el campo eléctrico que los atraviesa.
Tipos de Materiales Aislantes
Materiales cerámicos.
Materiales aislantes a base de mica.
Materiales aislantes celulósicos y textiles.
Elastómeros.
Siliconas.
Aceites.
Plásticos (Polímero).
Baquelita (Polímero).
Lubricantes.
Clasificación de los Materiales Aislantes
Clase Y (trabajo bajo los 90 °C)
Algodón.
Seda.
Papel sin impregnación.
Polietileno reticulado.
Cartones aislantes sin impregnar fibra vulcanizada.
Madera, etc.
Clase A (trabajo bajo los 105 °C)
o Algodón, seda, papel, impregnados o sumergidos en dieléctrico líquido.
o Materiales moldeados o estratificados con relleno de celulosa.
o Láminas y hojas de acetato de celulosa y otros derivados de celulosa de
propiedades semejantes.
o Fibra vulcanizada y madera, convenientemente impregnadas.
o Poli cloruro de vinilo.
o Barnices aislantes a base de resinas naturales, asfaltos naturales y fenólicos
modificados.
4. UNIVERSIDAD NACIONAL DEL CALLAO
Clase E (trabajo bajo los 120 °C)
Esmaltes a base de acetato de polivinilo, esmaltados cubiertos con fibras naturales
o artificiales.
Papel baquelizado, películas de tereftalato de polietileno. Fenólicas u otras resinas
de características semejantes.
Moldeados y estratificados con base de algodón o papel y resinas.
Barnices de resinas alquidicas.
Especificaciones Técnicas de los Materiales Aislantes
Especificaciones Técnicas Mecánicas.
Resistencia a la tracción.
Resistencia a la compresión.
Resistencia a la flexión.
Resistencia a la cortadura.
Resistencia al choque.
Dureza.
Límite elástico.
Maquinabilidad.
Especificaciones Técnicas Térmicas.
Calor específico.
Conductividad térmica.
Inflamabilidad.
Temperatura de seguridad.
