Este documento contiene información sobre diferentes tipos de transistores como JFET, MOSFET, Darlington y BJT. Explica cómo funcionan estos dispositivos semiconductores y sus aplicaciones típicas como amplificadores, convertidores y accionadores electrónicos.

1. UNIVERSIDAD PRIVADA
TELESUP

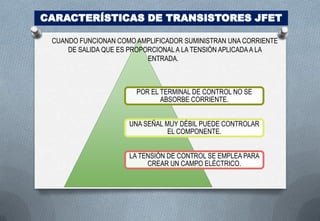

2. CUANDO FUNCIONAN COMO AMPLIFICADOR SUMINISTRAN UNA CORRIENTE
DE SALIDA QUE ES PROPORCIONAL A LA TENSIÓN APLICADA A LA
ENTRADA.
POR EL TERMINAL DE CONTROL NO SE
ABSORBE CORRIENTE.
UNA SEÑAL MUY DÉBIL PUEDE CONTROLAR
EL COMPONENTE.
LA TENSIÓN DE CONTROL SE EMPLEA PARA
CREAR UN CAMPO ELÉCTRICO.

3. TRANSISTORES EFECTO DE CAMPO (JFET)
EL JFET DE CANAL N ESTÁ EN UN JFET DE CANAL N, O
CONSTITUIDO POR UNA NJFET, LA TENSIÓN DE
BARRA DE SILICIO DE DRENADOR DEBE SER
MATERIAL SEMICONDUCTOR MAYOR QUE LA DE LA
DE TIPO N CON DOS FUENTE PARA QUE EXISTA
REGIONES (ISLAS) DE UN FLUJO DE CORRIENTE A
MATERIAL TIPO P SITUADAS A TRAVÉS DE CANAL.
AMBOS LADOS.
ES UN ELEMENTO TRI- LA POLARIZACIÓN DE UN
TERMINAL CUYOS JFET EXIGE QUE LAS
TERMINALES SE DENOMINAN UNIONES P-N ESTÉN
DRENADOR (DRAIN), FUENTE INVERSAMENTE
(SOURCE) Y PUERTA (GATE). POLARIZADAS.

4. •
• EN LOS MOSFET DE • EN LOS MOSFET DE • APLICACIONES
ACUMULACIÓN A DEPLEXIÓN UNA TÍPICAS:
LA CORRIENTE DE PARTIR DE UN DIFUSIÓN ADICIONAL CONVERTIDORES Y
DRENADOR SE CIERTO VALOR PERMITE LA ACCIONADORES
CONTROLA UMBRAL DE UGS SE CIRCULACIÓN DE LA ELECTRÓNICOS DE
MEDIANTE LA FORMA EL CANAL Y CORRIENTE DE POTENCIA, ETAPAS
TENSIÓN UGS PUEDE CIRCULAR LA DRENADOR INCLUSO AMPLIFICADORAS,
CORRIENTE DE PARA TENSIÓN UGS CIRCUITOS
DRENADOR. NULA . DIGITALES.

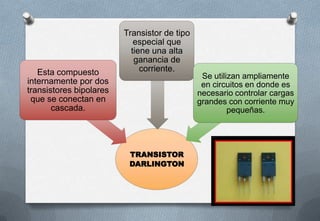

5. Transistor de tipo
especial que
tiene una alta
ganancia de
Esta compuesto corriente.
Se utilizan ampliamente
internamente por dos en circuitos en donde es
transistores bipolares necesario controlar cargas
que se conectan en grandes con corriente muy
cascada. pequeñas.
TRANSISTOR
DARLINGTON

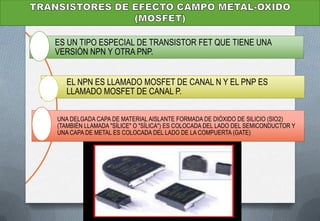

6. ES UN TIPO ESPECIAL DE TRANSISTOR FET QUE TIENE UNA
VERSIÓN NPN Y OTRA PNP.
EL NPN ES LLAMADO MOSFET DE CANAL N Y EL PNP ES
LLAMADO MOSFET DE CANAL P.
UNA DELGADA CAPA DE MATERIAL AISLANTE FORMADA DE DIÓXIDO DE SILICIO (SIO2)
(TAMBIÉN LLAMADA "SÍLICE" O "SÍLICA") ES COLOCADA DEL LADO DEL SEMICONDUCTOR Y
UNA CAPA DE METAL ES COLOCADA DEL LADO DE LA COMPUERTA (GATE)

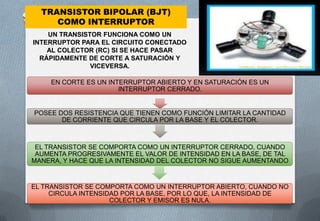

7. TRANSISTOR BIPOLAR (BJT)
COMO INTERRUPTOR
UN TRANSISTOR FUNCIONA COMO UN
INTERRUPTOR PARA EL CIRCUITO CONECTADO
AL COLECTOR (RC) SI SE HACE PASAR
RÁPIDAMENTE DE CORTE A SATURACIÓN Y
VICEVERSA.
EN CORTE ES UN INTERRUPTOR ABIERTO Y EN SATURACIÓN ES UN
INTERRUPTOR CERRADO.
POSEE DOS RESISTENCIA QUE TIENEN COMO FUNCIÓN LIMITAR LA CANTIDAD
DE CORRIENTE QUE CIRCULA POR LA BASE Y EL COLECTOR.
EL TRANSISTOR SE COMPORTA COMO UN INTERRUPTOR CERRADO, CUANDO
AUMENTA PROGRESIVAMENTE EL VALOR DE INTENSIDAD EN LA BASE, DE TAL
MANERA, Y HACE QUE LA INTENSIDAD DEL COLECTOR NO SIGUE AUMENTANDO
EL TRANSISTOR SE COMPORTA COMO UN INTERRUPTOR ABIERTO, CUANDO NO
CIRCULA INTENSIDAD POR LA BASE, POR LO QUE, LA INTENSIDAD DE
COLECTOR Y EMISOR ES NULA.
