Este documento describe los procedimientos para trefilar manualmente hilos de plata delgados utilizando una hilera. Los objetivos son reconocer las técnicas de trefilado y desarrollar habilidad en el manejo de instrumentos. Se explican los materiales, herramientas y proceso requerido que incluye recocer el alambre, montar la hilera, limar un extremo, introducirlo en la hilera, estirar el alambre con un alicate y verificar el calibre hasta alcanzar el deseado.

1. 03/12/11 Profesor Dr. Miguel Quintana Ortiz UNIVERSIDAD NACIONAL DE EDUCACIÓN Enrique Guzmán y Valle “ ALMA MÁTER DEL MAGISTERIO NACIONAL” FACULTAD DE TECNOLOGÍA TREFILADO MANUAL DE PLATA

2. Reconocer las técnicas y procedimientos de trefilado de hilos de plata, mediante el uso de la hilera. Desarrollar habilidad y destreza en el manejo de instrumentos de calibración de hilos de plata. Aplicar normas de seguridad e higiene durante el trabajo de trefilado manual con hilera y dados OBJETIVOS A LOGRAR 03/12/11 Profesor Dr. Miguel Quintana Ortiz

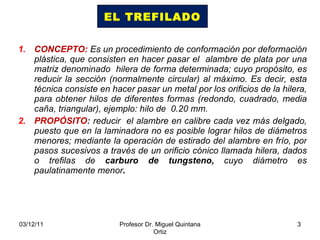

3. CONCEPTO: Es un procedimiento de conformación por deformación plástica, que consisten en hacer pasar el alambre de plata por una matriz denominado hilera de forma determinada; cuyo propósito, es reducir la sección (normalmente circular) al máximo. Es decir, esta técnica consiste en hacer pasar un metal por los orificios de la hilera, para obtener hilos de diferentes formas (redondo, cuadrado, media caña, triangular), ejemplo: hilo de 0.20 mm. PROPÓSITO : reducir el alambre en calibre cada vez más delgado, puesto que en la laminadora no es posible lograr hilos de diámetros menores; mediante la operación de estirado del alambre en frío, por pasos sucesivos a través de un orificio cónico llamada hilera, dados o trefilas de carburo de tungsteno, cuyo diámetro es paulatinamente menor . EL TREFILADO 03/12/11 Profesor Dr. Miguel Quintana Ortiz

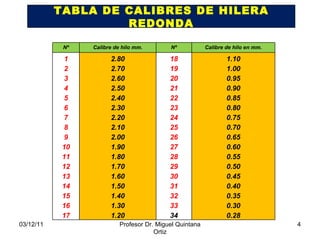

4. 03/12/11 Profesor Dr. Miguel Quintana Ortiz TABLA DE CALIBRES DE HILERA REDONDA Nº Calibre de hilo mm. Nº Calibre de hilo en mm. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 2.80 2.70 2.60 2.50 2.40 2.30 2.20 2.10 2.00 1.90 1.80 1.70 1.60 1.50 1.40 1.30 1.20 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 1.10 1.00 0.95 0.90 0.85 0.80 0.75 0.70 0.65 0.60 0.55 0.50 0.45 0.40 0.35 0.30 0.28

5. Materiales e insumos Alambre de plata laminada en forma redondo no mayor al calibre 2.80 Cera parafina, grasa o aceite para lubricar Depósito con acido sulfúrico (para desengrase) Depósito con agua (para enjuague después del recocido) Encendedor Herramientas y equipos Equipo de Tornillo de banco Hilera P inza para agarrar el metal Alicate de electricista(con dientes) Tanque con gas propano y/o tanque bencina y soplete Lima bastarda 03/12/11 Profesor Dr. Miguel Quintana Ortiz EQUIPOS Y MATERIALES PARA TREFILADO MANUAL CON HILERA Alambre para trefilar

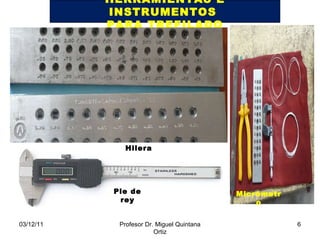

6. Hilera 03/12/11 Profesor Dr. Miguel Quintana Ortiz HERRAMIENTAS E INSTRUMENTOS PARA TREFILADO Micrómetro Pie de rey

7. 03/12/11 Profesor Dr. Miguel Quintana Ortiz HERRAMIENTAS E INSTRUMENTOS PARA TREFILADO Lima Alicate Tornillo de banco

8. Seleccionar materiales, equipos y herramientas para trefilado de plata. Se efectúa el recocido del alambre de plata antes de trefilar materiales y equipos para el laminado manual de plata . 03/12/11 Profesor Dr. Miguel Quintana Ortiz PROCEDIMIENTO SECUENCIAL DE TREFILADO Recocido de alambre

9. e efectúa el decapado del alambre de plata, para eliminar la suciedad y los óxidos superficiales; para lo cual, se introduce el alambre en una solución diluida de ácido sulfúrico al 10%, seguidamente se enjuaga con agua. Hacer el montaje de la hilera en el tornillo de banco 03/12/11 Profesor Dr. Miguel Quintana Ortiz MONTAJE DE LA HILERA Montaje de la hilera en el tornillo de banco

10. 03/12/11 Profesor Dr. Miguel Quintana Ortiz PREPARAR ALAMBRE PARA INICIAR EL TREFILADO Para iniciar el trefilado, se lima uno de los extremos del alambre hasta que ingrese al orificio por donde se debe hacer pasar, como se muestra en las siguientes imágenes. Limar una de las puntas del hilo para adelgazar

11. 03/12/11 Profesor Dr. Miguel Quintana Ortiz FORMA DE TREFILAR 6. Se echa lubricante en la superficie del alambre de plata. El limado gradual del extremo del alambre, permite que salga suficientemente alambre por el agujero de la ahilera lo que facilita sujetar y jalar con el alicate. Introducir la punta limada del hilo en el orificio de la hilera A B

12. 03/12/11 Profesor Dr. Miguel Quintana Ortiz INICIO DE TREFILADO DE PLATA 8 . Utilizando alicate iniciar el trefilado de plata Estirado

13. 03/12/11 Profesor Dr. Miguel Quintana Ortiz Trefilado

14. 03/12/11 Profesor Dr. Miguel Quintana Ortiz 9. Utilizando alicate, se sujeta por el extremo afilado del alambre y se jala a notable velocidad. Estirado de alambre

15. 03/12/11 Profesor Dr. Miguel Quintana Ortiz CALIBRADO DEL HILO Se debe realizar tantas veces sea necesario el estirado, hasta conseguir el calibre requerido; por ello, es necesario intercalarse el recocido entre dos y tres pasadas del alambre por la hilera. Usando el calibrador o micrómetro, se va verificando el grosor del metal durante el proceso de trefilado, para obtener así la medida deseada del hilo. Calibrado

16. 03/12/11 Profesor Dr. Miguel Quintana Ortiz ENRROLLADO DE ALAMBRE 12. Al finalizar el trefilado de hilo, se debe enrollar para guarda Enrolladlo

17. 03/12/11 Profesor Dr. Miguel Quintana Ortiz 13. Para finalizar, se corta el extremo afilado del hilo trefilado, luego se enrolla para efectuar un recocido final contra el agrietamiento, quedando listo para ser utilizado. Muestra de hilo plata trefilado
