MANUAL DE AUTOCAD BASICO
Por Mtro. José del Carmen Magaña González
Josemg80@hotmail.com

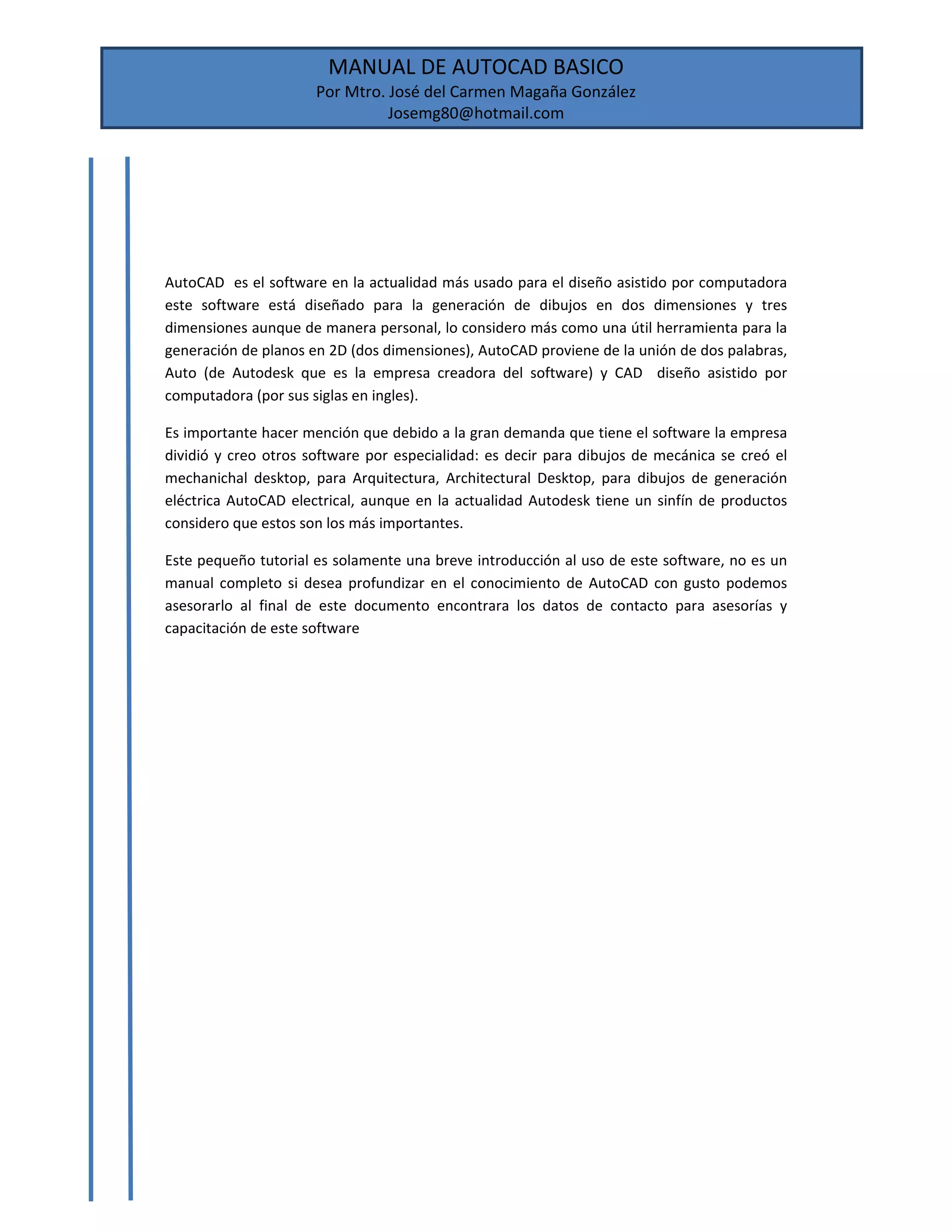

AutoCAD es el software en la actualidad más usado para el diseño asistido por computadora
este software está diseñado para la generación de dibujos en dos dimensiones y tres
dimensiones aunque de manera personal, lo considero más como una útil herramienta para la
generación de planos en 2D (dos dimensiones), AutoCAD proviene de la unión de dos palabras,
Auto (de Autodesk que es la empresa creadora del software) y CAD diseño asistido por
computadora (por sus siglas en ingles).
Es importante hacer mención que debido a la gran demanda que tiene el software la empresa
dividió y creo otros software por especialidad: es decir para dibujos de mecánica se creó el
mechanichal desktop, para Arquitectura, Architectural Desktop, para dibujos de generación
eléctrica AutoCAD electrical, aunque en la actualidad Autodesk tiene un sinfín de productos
considero que estos son los más importantes.
Este pequeño tutorial es solamente una breve introducción al uso de este software, no es un
manual completo si desea profundizar en el conocimiento de AutoCAD con gusto podemos
asesorarlo al final de este documento encontrara los datos de contacto para asesorías y
capacitación de este software

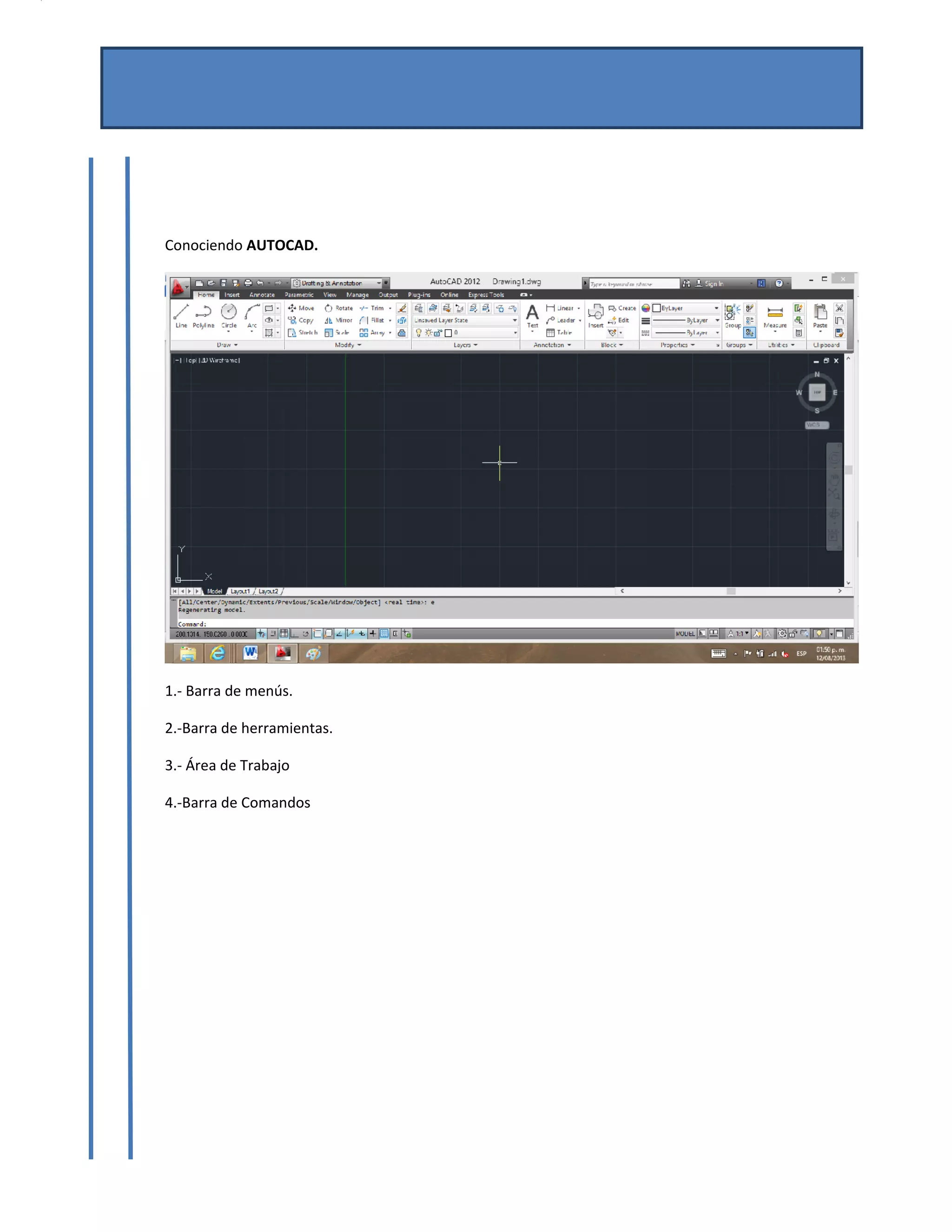

Conociendo AUTOCAD.

1.‐ Barra de menús.
2.‐Barra de herramientas.
3.‐ Área de Trabajo
4.‐Barra de Comandos

1
2
3
4

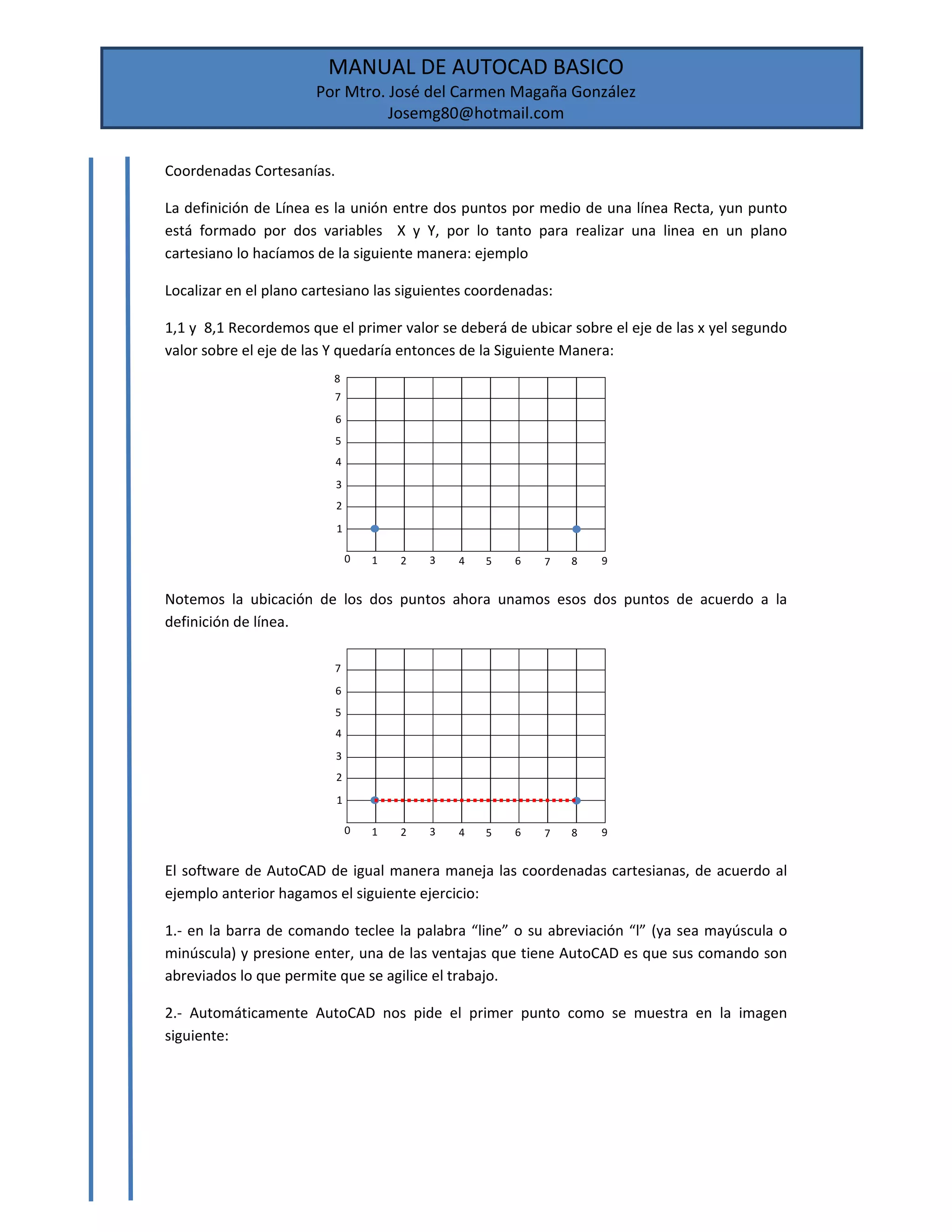

Coordenadas Cortesanías.
La definición de Línea es la unión entre dos puntos por medio de una línea Recta, yun punto
está formado por dos variables X y Y, por lo tanto para realizar una linea en un plano
cartesiano lo hacíamos de la siguiente manera: ejemplo
Localizar en el plano cartesiano las siguientes coordenadas:
1,1 y 8,1 Recordemos que el primer valor se deberá de ubicar sobre el eje de las x yel segundo
valor sobre el eje de las Y quedaría entonces de la Siguiente Manera:

Notemos la ubicación de los dos puntos ahora unamos esos dos puntos de acuerdo a la
definición de línea.

El software de AutoCAD de igual manera maneja las coordenadas cartesianas, de acuerdo al
ejemplo anterior hagamos el siguiente ejercicio:
1.‐ en la barra de comando teclee la palabra “line” o su abreviación “l” (ya sea mayúscula o
minúscula) y presione enter, una de las ventajas que tiene AutoCAD es que sus comando son
abreviados lo que permite que se agilice el trabajo.
2.‐ Automáticamente AutoCAD nos pide el primer punto como se muestra en la imagen
siguiente:

0 1 2 3 4 5 6 7 8 9
1
2
3
4
5
6
7
8
0 1 2 3 4 5 6 7 8 9
1
2
3
4
5
6
7

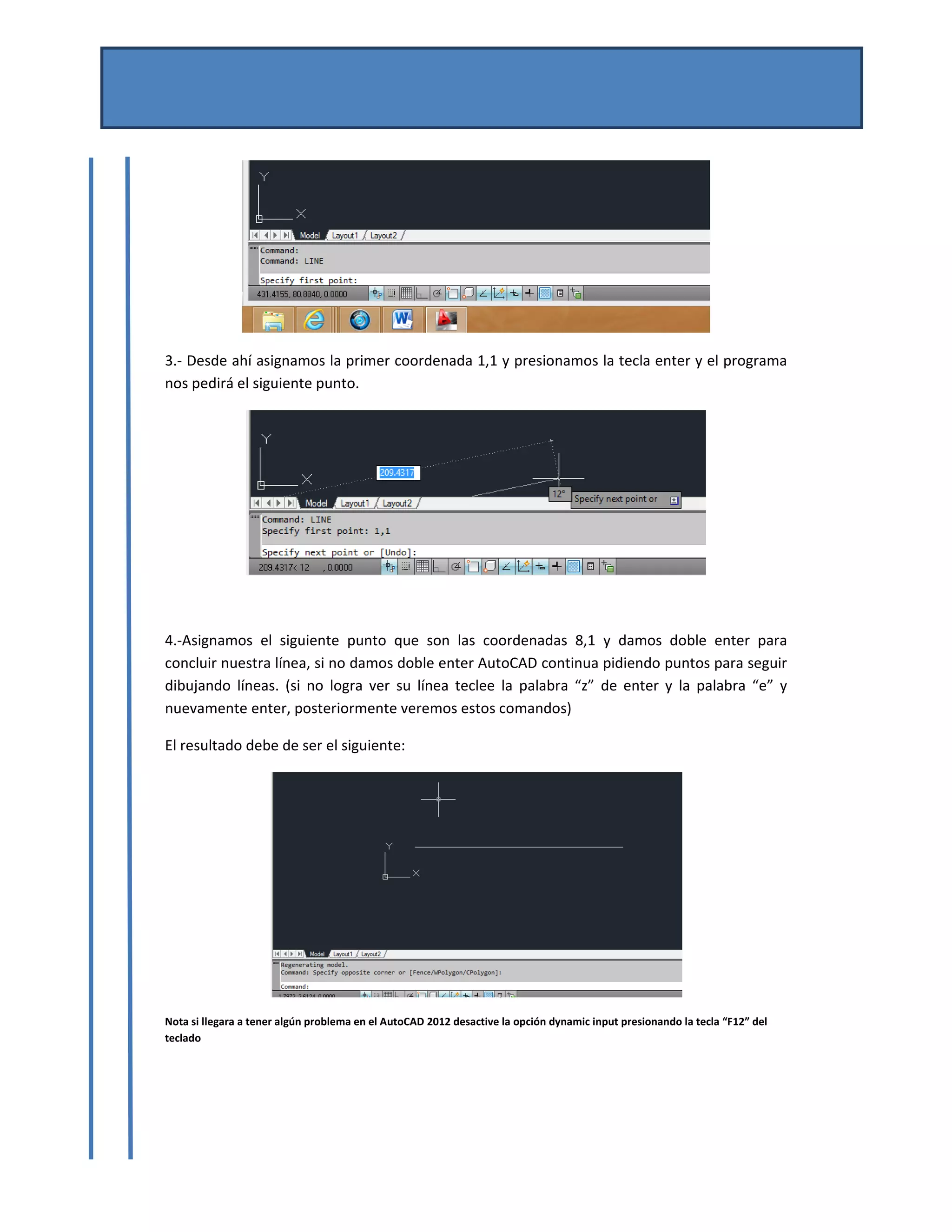

3.‐ Desde ahí asignamos la primer coordenada 1,1 y presionamos la tecla enter y el programa
nos pedirá el siguiente punto.

4.‐Asignamos el siguiente punto que son las coordenadas 8,1 y damos doble enter para
concluir nuestra línea, si no damos doble enter AutoCAD continua pidiendo puntos para seguir
dibujando líneas. (si no logra ver su línea teclee la palabra “z” de enter y la palabra “e” y
nuevamente enter, posteriormente veremos estos comandos)
El resultado debe de ser el siguiente:

Nota si llegara a tener algún problema en el AutoCAD 2012 desactive la opción dynamic input presionando la tecla “F12” del
teclado


A partir de aquí estaremos dibujando en AutoCAD.
Ejercicio No 1. Localizar los siguientes puntos en el plano cartesiano y posteriormente realizar
el dibujo en AutoCAD.
1.‐ (3,3) 2.‐ (18,3) 3.‐ (18,9) 4.‐ (3,9) 5.‐ (3,3)

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 29 20
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

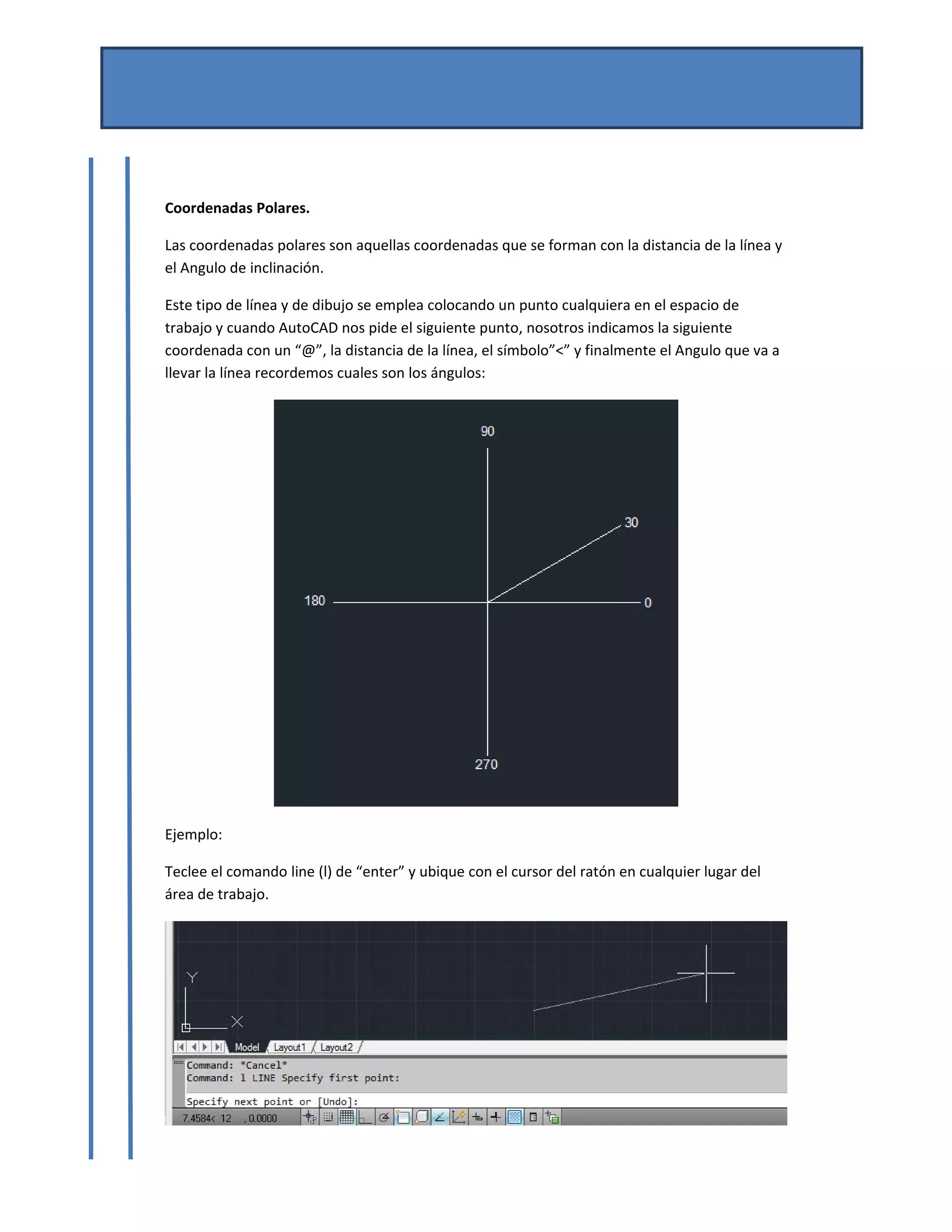

Coordenadas Polares.
Las coordenadas polares son aquellas coordenadas que se forman con la distancia de la línea y
el Angulo de inclinación.
Este tipo de línea y de dibujo se emplea colocando un punto cualquiera en el espacio de
trabajo y cuando AutoCAD nos pide el siguiente punto, nosotros indicamos la siguiente
coordenada con un “@”, la distancia de la línea, el símbolo”<” y finalmente el Angulo que va a
llevar la línea recordemos cuales son los ángulos:

Ejemplo:
Teclee el comando line (l) de “enter” y ubique con el cursor del ratón en cualquier lugar del
área de trabajo.

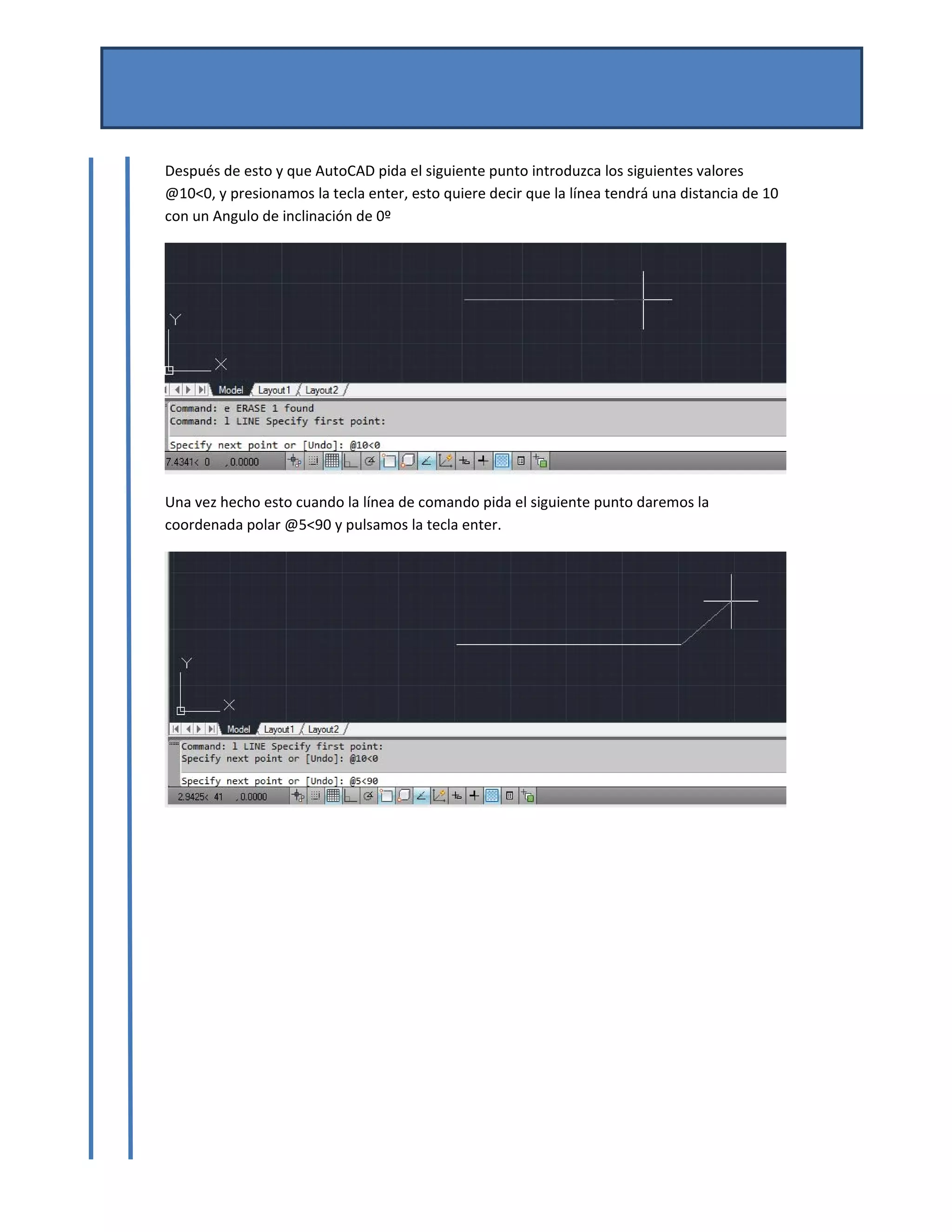

Después de esto y que AutoCAD pida el siguiente punto introduzca los siguientes valores
@10<0, y presionamos la tecla enter, esto quiere decir que la línea tendrá una distancia de 10
con un Angulo de inclinación de 0º

Una vez hecho esto cuando la línea de comando pida el siguiente punto daremos la
coordenada polar @5<90 y pulsamos la tecla enter.

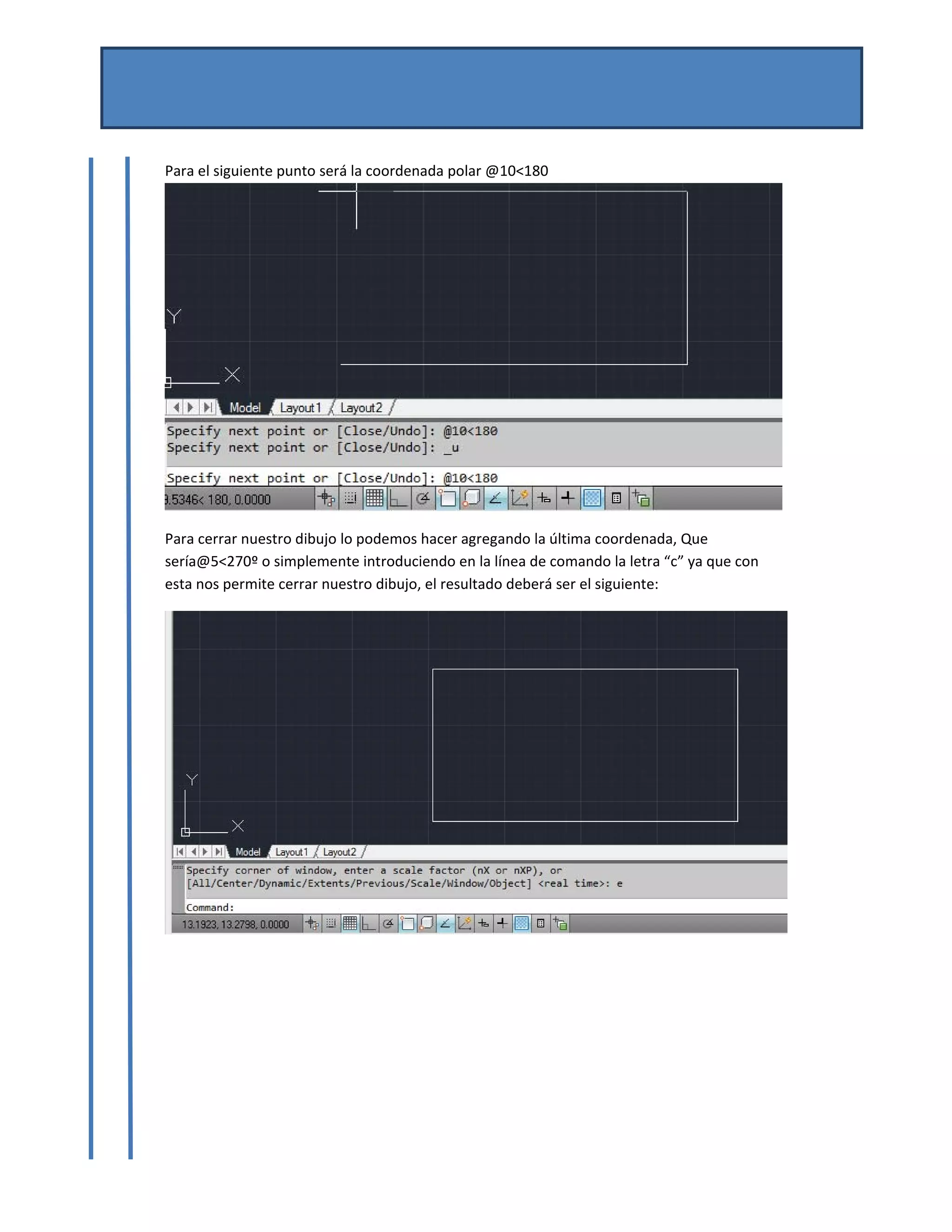

Para el siguiente punto será la coordenada polar @10<180

Para cerrar nuestro dibujo lo podemos hacer agregando la última coordenada, Que
sería@5<270º o simplemente introduciendo en la línea de comando la letra “c” ya que con
esta nos permite cerrar nuestro dibujo, el resultado deberá ser el siguiente:

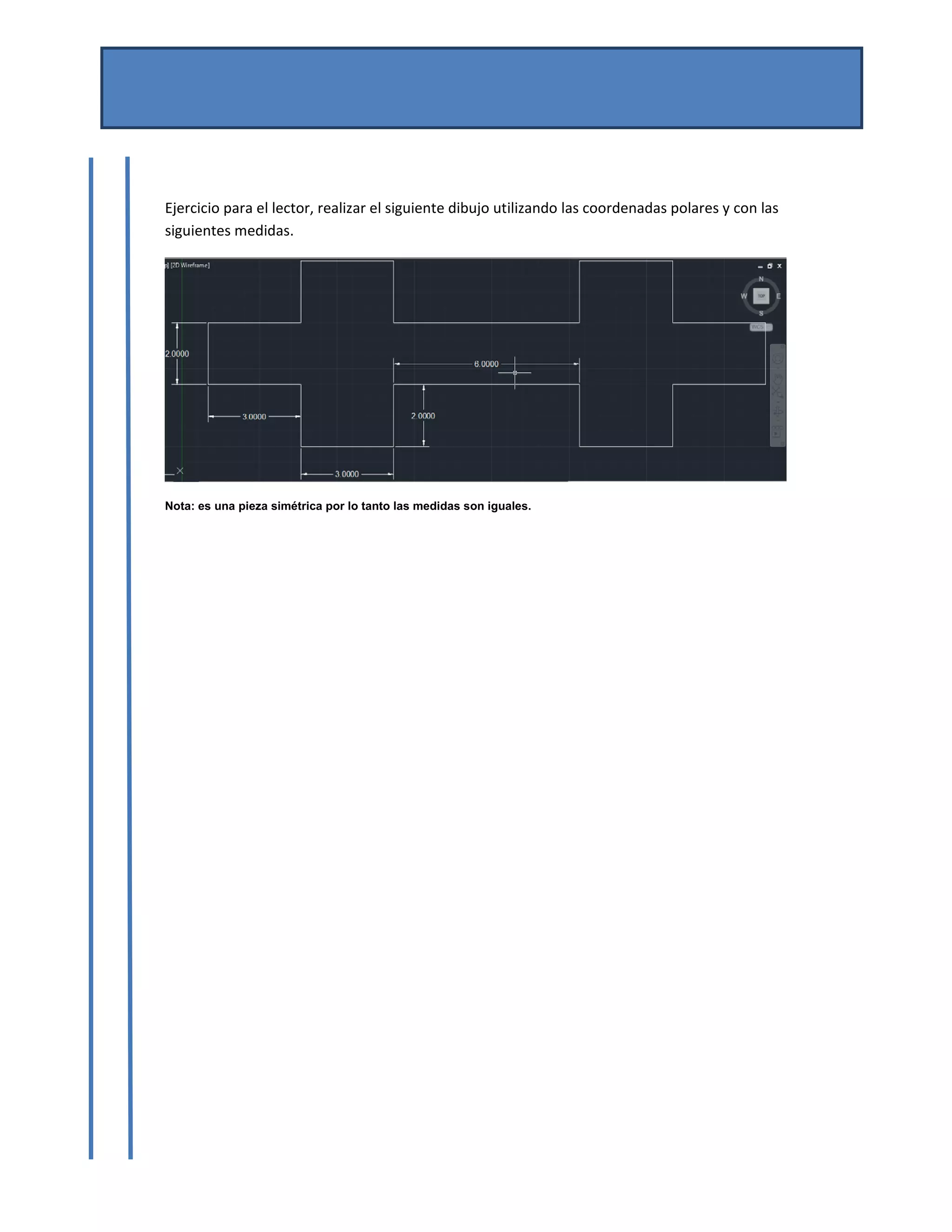

Ejercicio para el lector, realizar el siguiente dibujo utilizando las coordenadas polares y con las
siguientes medidas.

Nota: es una pieza simétrica por lo tanto las medidas son iguales.

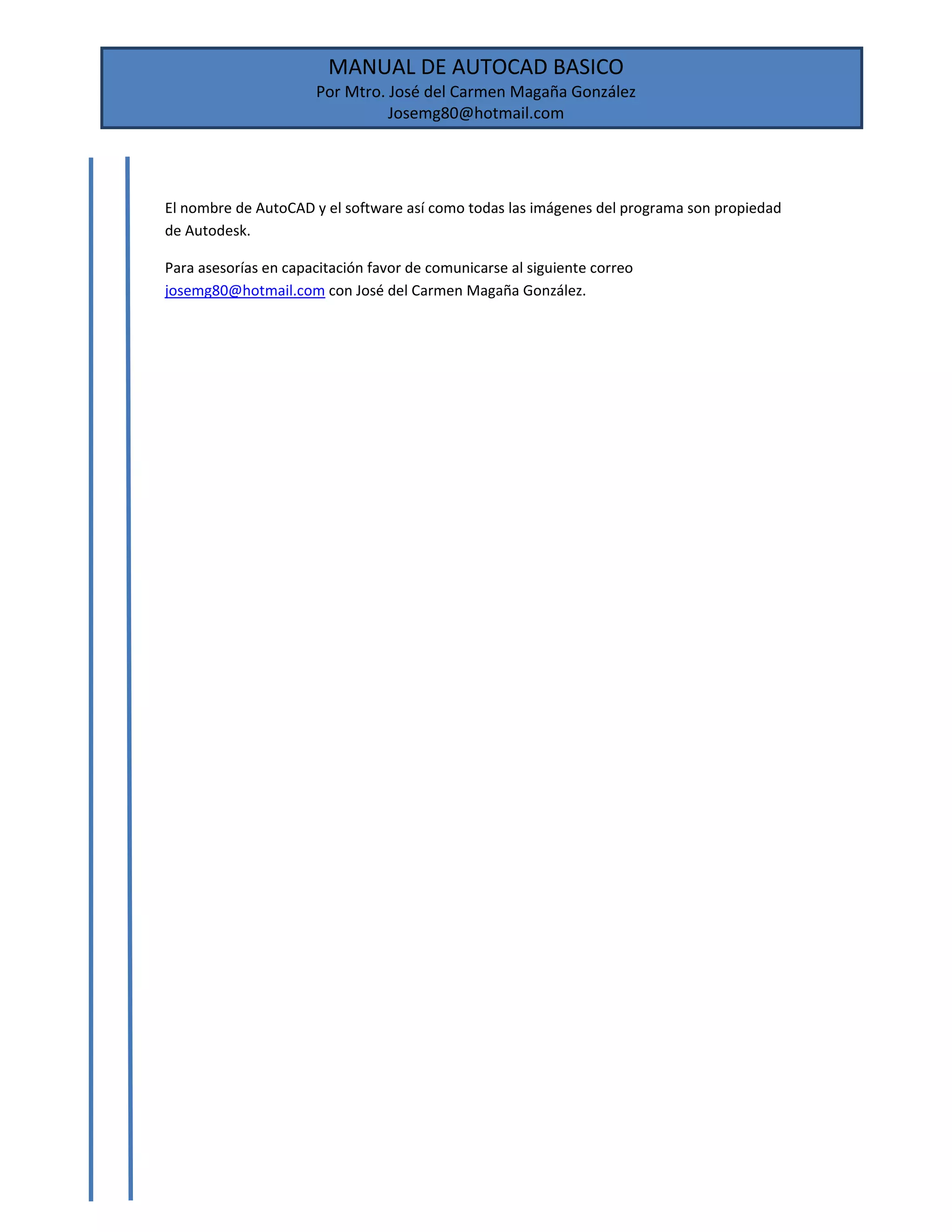

El nombre de AutoCAD y el software así como todas las imágenes del programa son propiedad
de Autodesk.
Para asesorías en capacitación favor de comunicarse al siguiente correo
josemg80@hotmail.com con José del Carmen Magaña González.
