1. AutoCAD
Nivel - I
06. Edición de Dibujos I
Soluciones e Innovaciones en Tecnologías de la Información

2. EDICION DE DIBUJOS
Las herramientas de dibujo en AutoCAD están clasificadas en
Herramientas de dibujo, edición, modelado, impresión y
operaciones con documentos.
En esta oportunidad veremos como emplear los comandos de
dibujo.
Soluciones e Innovaciones en Tecnologías de la Información 2
Introducción

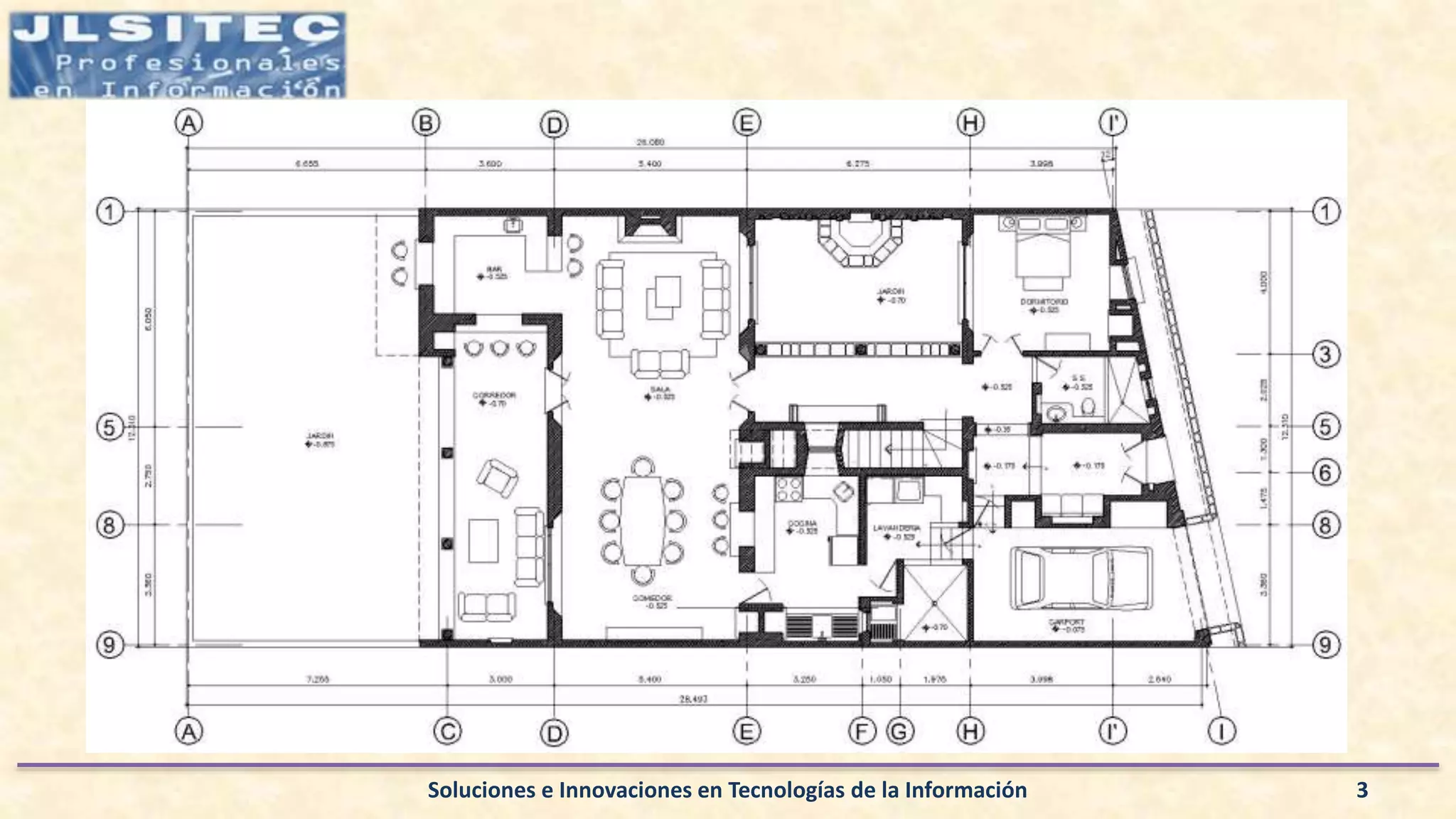

3. Soluciones e Innovaciones en Tecnologías de la Información 3

4. DIBUJO BÁSICO
Objetivo
Al finalizar este tema estará en condiciones de:
 Emplear de forma adecuada las herramientas de
dibujo de selección y edición de dibujos como Grupos,
Corregir errores, Borrar, Mover, Ordenar, Copiar
Objetos.
Soluciones e Innovaciones en Tecnologías de la Información 4

5. DIBUJO BÁSICO
Contenido
1) SELECCIÓN DE OBJETOS (SELECT)
2) GRUPO (GROUP)
3) CORREGIR ERRORES (UNDO)
4) BORRAR OBJETOS (ERASE)
5) MOVER OBJETOS (MOVE)
6) ORDENAR OBJETOS (DRAW ORDER)
7) COPIAR OBJETOS (COPY)
Soluciones e Innovaciones en Tecnologías de la Información 5

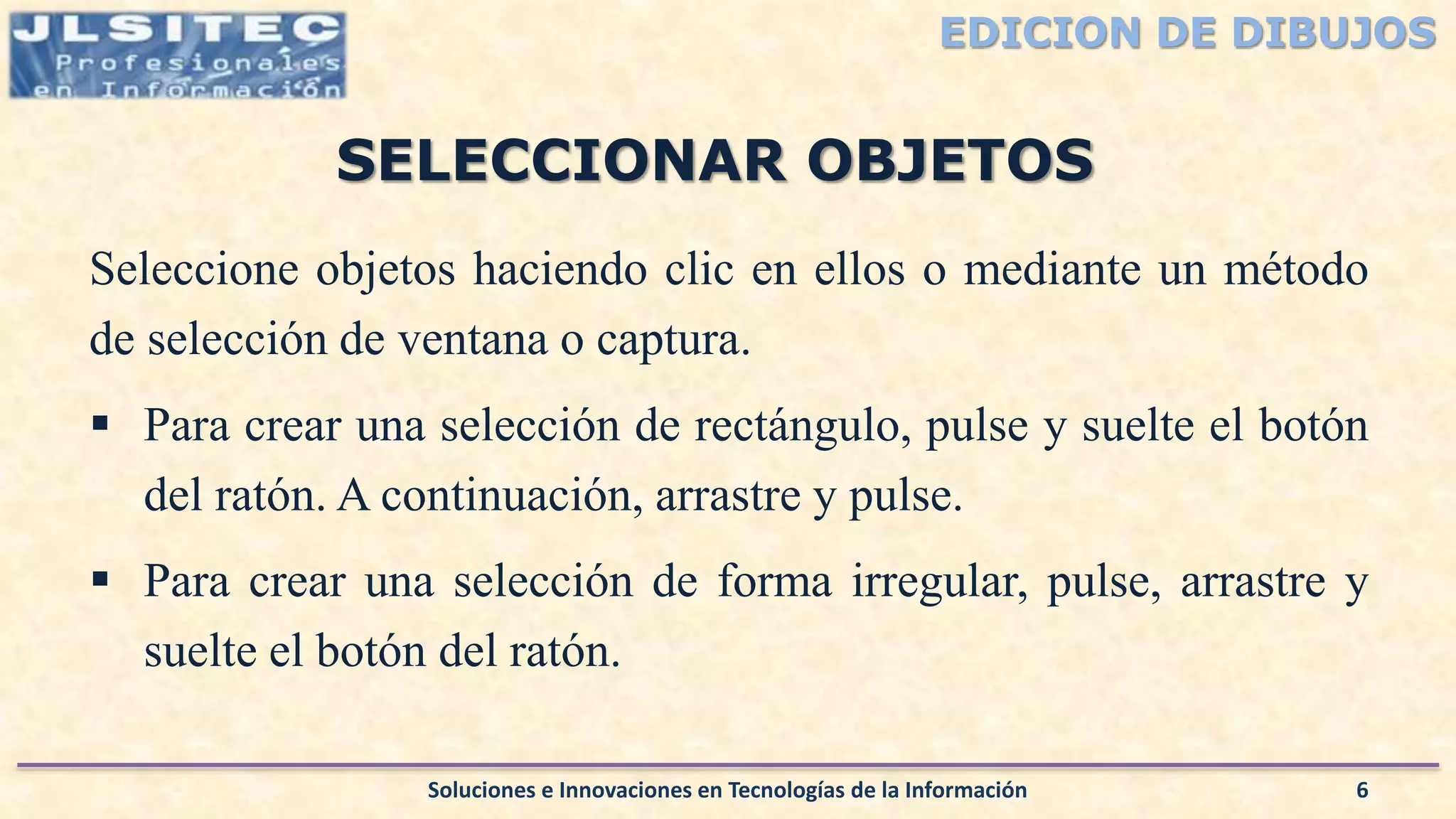

6. EDICION DE DIBUJOS
Seleccione objetos haciendo clic en ellos o mediante un método
de selección de ventana o captura.
 Para crear una selección de rectángulo, pulse y suelte el botón
del ratón. A continuación, arrastre y pulse.
 Para crear una selección de forma irregular, pulse, arrastre y
suelte el botón del ratón.
Soluciones e Innovaciones en Tecnologías de la Información 6
SELECCIONAR OBJETOS

7. EDICION DE DIBUJOS
Los grupos representan una forma sencilla de combinar varios
objetos que es necesario manipular como una unidad.
Por defecto, al seleccionar cualquier miembro del grupo, se
seleccionan todos los objetos de ese grupo, y puede desplazar,
copiar, girar y modificar grupos como si fuesen objetos
individuales. Cuando haya de terminado de trabajar con un
grupo, es igual de fácil desagrupar los objetos.
Soluciones e Innovaciones en Tecnologías de la Información 7
GRUPOS

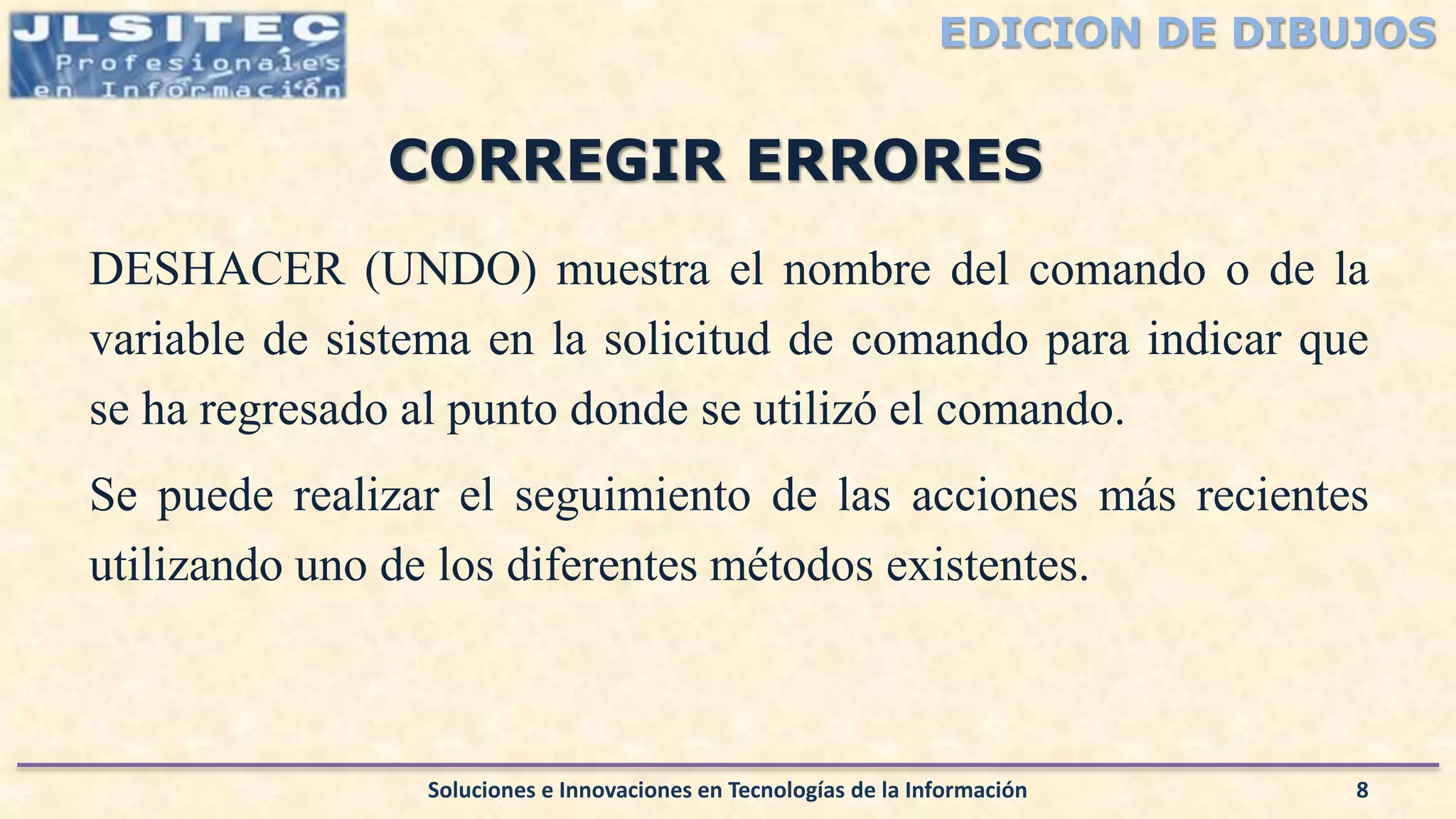

8. EDICION DE DIBUJOS
DESHACER (UNDO) muestra el nombre del comando o de la
variable de sistema en la solicitud de comando para indicar que
se ha regresado al punto donde se utilizó el comando.
Se puede realizar el seguimiento de las acciones más recientes
utilizando uno de los diferentes métodos existentes.
Soluciones e Innovaciones en Tecnologías de la Información 8
CORREGIR ERRORES

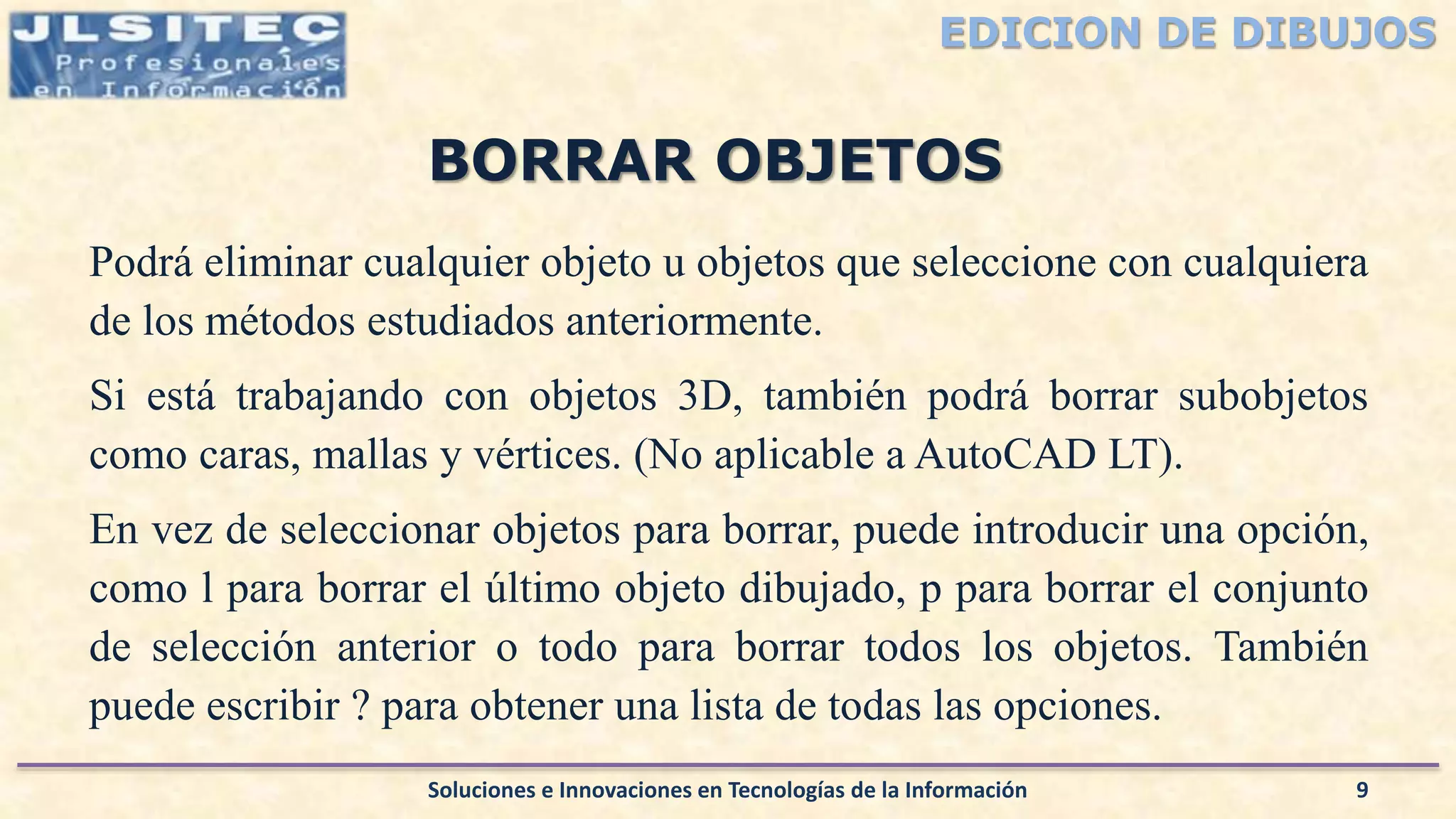

9. EDICION DE DIBUJOS
Podrá eliminar cualquier objeto u objetos que seleccione con cualquiera
de los métodos estudiados anteriormente.
Si está trabajando con objetos 3D, también podrá borrar subobjetos
como caras, mallas y vértices. (No aplicable a AutoCAD LT).
En vez de seleccionar objetos para borrar, puede introducir una opción,
como l para borrar el último objeto dibujado, p para borrar el conjunto
de selección anterior o todo para borrar todos los objetos. También
puede escribir ? para obtener una lista de todas las opciones.
Soluciones e Innovaciones en Tecnologías de la Información 9
BORRAR OBJETOS

10. EDICION DE DIBUJOS
Es posible trasladar un objeto de una ubicación a otra, para ello
solo deberá seleccionar el objeto y especificar un punto de
referencia para el desplazamiento (Base point), desde el cual se
contará la distancia a mover hasta llegar a un segundo punto de
destino.
Soluciones e Innovaciones en Tecnologías de la Información 10
MOVER OBJETOS

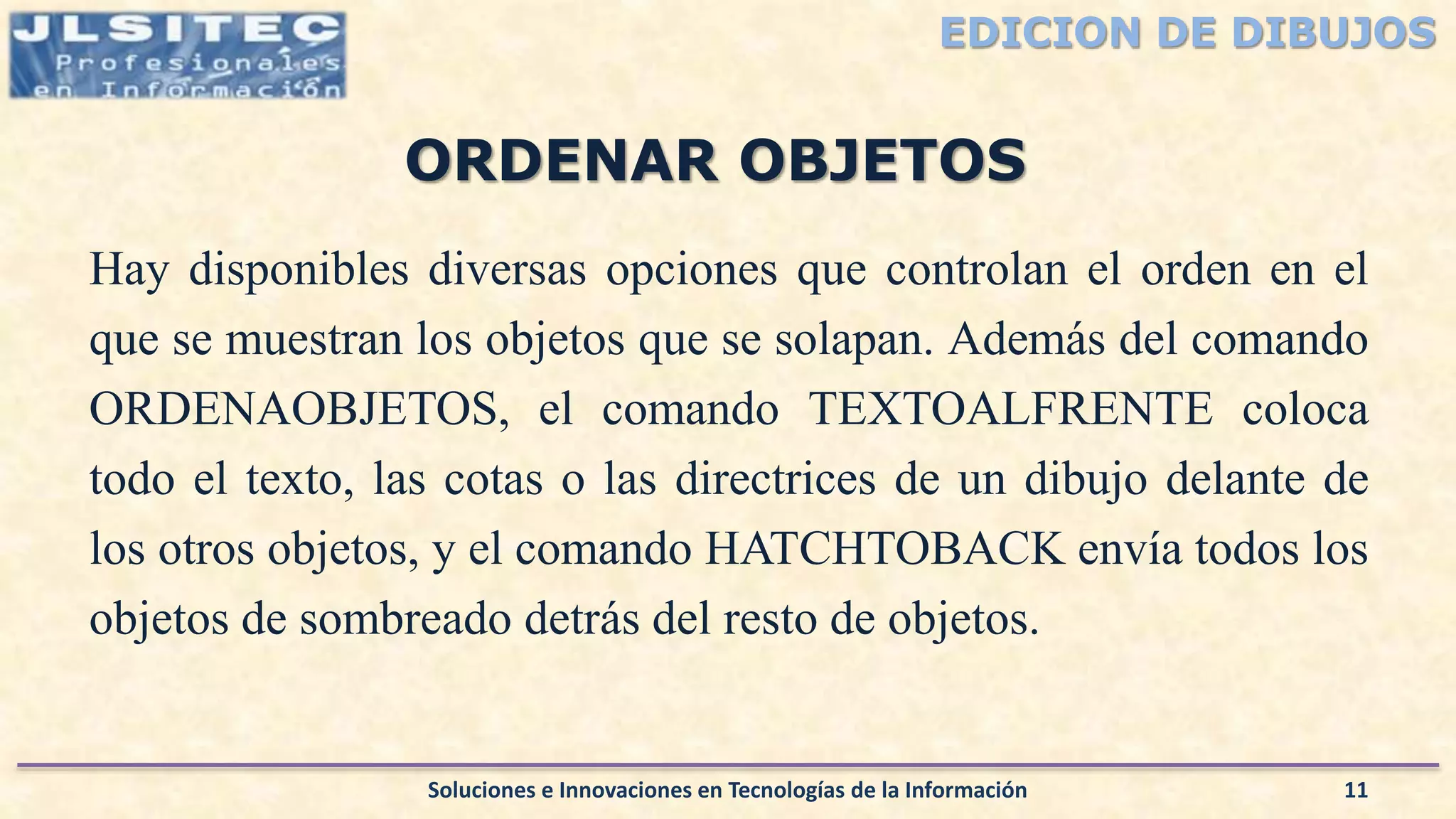

11. EDICION DE DIBUJOS
Hay disponibles diversas opciones que controlan el orden en el
que se muestran los objetos que se solapan. Además del comando
ORDENAOBJETOS, el comando TEXTOALFRENTE coloca
todo el texto, las cotas o las directrices de un dibujo delante de
los otros objetos, y el comando HATCHTOBACK envía todos los
objetos de sombreado detrás del resto de objetos.
Soluciones e Innovaciones en Tecnologías de la Información 11
ORDENAR OBJETOS

12. EDICION DE DIBUJOS
Con el comando COPY, se puede hacer duplicados exactos de
los objetos seleccionados. Después de seleccionar los objetos
para ser copiados, se pide ubicar el punto base para el
desplazamiento (base point) y el punto donde se ubicará la copia.
El proceso de copia se realizará la cantidad de veces que desee y
podrá terminarlo presionando ENTER.
Soluciones e Innovaciones en Tecnologías de la Información 12
COPIAR OBJETOS

13. EDICION DE DIBUJOS
 Las herramientas de edición de dibujos ayudan a mejorar el
diseño en AutoCAD y gestiona tareas de manera rápida y
apropiada.
 Es importante conocer todas los opciones de selección de
objetos en AutoCAD para obtener el máximo beneficio.
 Conocer los alias y tareas abreviadas en la manipulación de
comandos de edición.
Soluciones e Innovaciones en Tecnologías de la Información 13
Resumen
